Questão 1/5 - Transferência de Calor

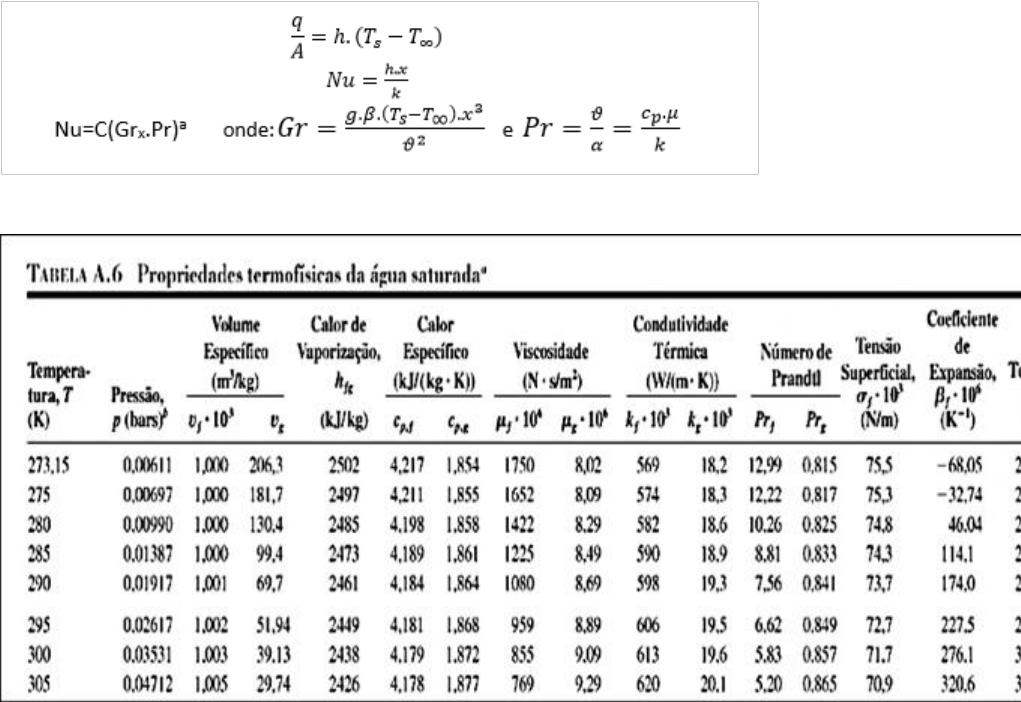

Determinar o fluxo de calor por convecção natural que ocorre sobre uma placa plana, sabendo que água a 22°C está contida entre duas placas verticais, sendo que a anterior está a 70°C e a posterior está a 22°C. Observar que há uma velocidade crítica de circulação de 5m/s a uma distância crítica de 300 mm da superfície da placa aquecida.
Nota: 20.0

	A
	q' = 346,2 kW/m2

	B
	q' = 34,62 kW/m2
Você acertou!

	C
	q' = 346,2 W/m2

	D
	q' = 34,62 W/m2
Questão 2/5 - Transferência de Calor
Uma parede plana composta de uma camada interna de compensado de madeira de 20mm, seguida de aglomerado de alta densidade de 12 mm de espessura, e madeira de lei de 10mm. Determinar a quantidade de calor unidirecional que passa por esta parede, sabendo que a temperatura externa média é de 32°C e a interna é mantida a 24°C e que a área de seção transversal da parede é de 60 m2.
Nota: 20.0

	A
	q = 1600 W
Você acertou!

	B
	q = 160 W

	C
	q = 16000 W

	D
	q = 160000 W
Questão 3/5 - Transferência de Calor
Determinar a quantidade de calor transferida em regime permanente através de uma tubulação de aço inoxidável AISI 316, com 1 ” de raio interno , 1,5mm de espessura de parede , com revestimento externo de fibra de vidro de espessura 12mm , sabendo que internamente circula vapor a 127°C e externamente a temperatura média é de 27°C. Considerar comprimento do tubo de 5 m.


Nota: 20.0

	A
	q = - 33,112 kW

	B
	q = - 331,12 kW

	C
	q = - 33,112 W

	D
	q = - 331,12 W
Você acertou!
Segundo Aula Tórica 2 , Tema 5:
Questão 4/5 - Transferência de Calor
Determinar o fluxo de calor e o coeficiente de transferência de calor por convecção, para a ebulição da água em um Boiler de aço do tipo AISI 304 polido, sabendo que a água está a 102°C e a temperatura da superfície do sólido está a 117°C.
Nota: 20.0

	A
	309072 W/m2   e   20604,8 W/m2K
Você acertou!

	B
	30907,2 W/m2 e  2060,48 W/m2K

	C
	3090,72 W/m2   e   206,048 W/m2K

	D
	309,072 W/m2   e   20,6048 W/m2K
Questão 5/5 - Transferência de Calor
Neste tipo de convecção, o movimento relativo entre o fluido e a superfície é mantido por meios externos, como um ventilador/soprador ou uma bomba, e não pelas forças de empuxo devidas aos gradientes de temperatura no fluido. Qual é este tipo de convecção?
Nota: 20.0

	A
	Convecção Natural.

	B
	Convecção Forçada.
Você acertou!
Na convecção forçada, o movimento relativo entre o fluido e a superfície é mantido por meios externos, como um ventilador/soprador ou uma bomba, e não pelas forças de empuxo devidas aos gradientes de temperatura no fluido.

	C
	Convecção Plana.

	D
	Convecção Radial.
