Gessos odontológicos

Prévia do material em texto

1 Mariana Magalhães – 5º Período
MATERIAIS II

 Prof. Maria Carmen Serpa

GESSOS ODONTOLÓGICOS



- São materiais utilizados para obtenção de
trabalhos indiretos
- Moldagem → Molde → Réplica
- Moldagem, é o processo de moldar. Molde é
uma cópia negativa. Réplica é a reprodução
do modelo.
- Materiais para moldagem devem ser plásti-
cos, ou seja, possuir boa capacidade de
escoamento

 Indicações:

CONSTRUÇÃO DE MODELOS DIVERSOS:
- Modelo de estudo (ortodontia)
- Modelo de trabalho (executados em labora-
tório)
- Antagonista
- Montagem em articulador

OBTENÇÃO DE TROQUÉIS (modelo de gesso
de dente unitário, utilizado para construção
de padrões de cera para fundição)

COMO CONSTITUINTE DE REVESTIMENTO
DE FUNDIÇÃO

- Os gessos são obtidos a partir da Gipsita
(gesso natural/mineral), encontrado na
natureza
- Devemos ter consciência na sua utilização
e evitar desperdícios
- Encontrado em abundância na Alemanha,
Escócia e Brasil (Mossoró- RN)

- Os gessos odontológicos são obtidos a
partir da calcinação da Gipsita (gesso
natural). A formação de obtenção do pó
determina as características do gesso após a
presa
- Sulfato de cálcio diidratado é ressecado até
que seja funcional para a odontologia
- O que diferencia um gesso natural, de um
gesso odontológico, é sua estrutura crista-
lina (possuem características distintas,
devido aos métodos de fabricação)

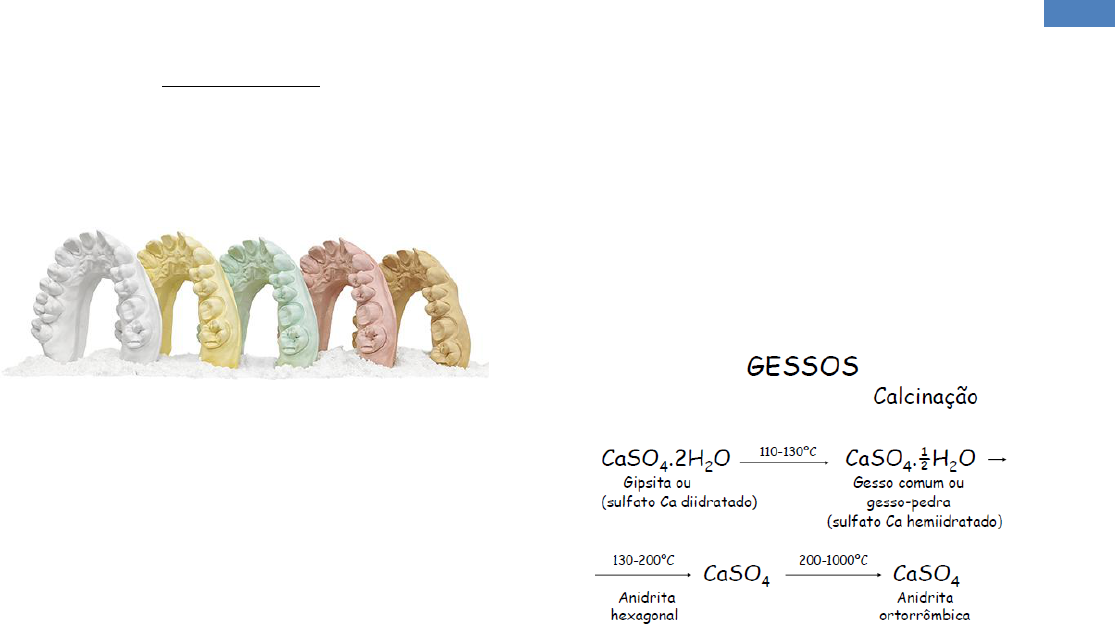

 Fabricação:

- O gesso é triturado em partículas bem finas
e é calcinado, em temperaturas que variam
de 110° a 130°C, com isso ocorre a perda de
água, convertendo a forma de diidrato em
hemidrato de CaSO4.



 Calcinação x Características Físicas

- Quando a gipsita é aquecida sob pressão
em ambiente úmido é produzido um hemi-
hidrato cristalino na forma de bastões ou
prismas chamado gesso-pedra.
- Os pós resultantes, são frequentemente
chamados de α-hemidrato para o gesso-
pedra e β-hemihidrato para o gesso comum.
- α-hemidrato: Cristais clivados, bastões e
prismas, mais densos.
- β-hemidrato: Cristais finos, esponjoso,
com poros capilares, irregular.
- Quando as partículas do hemi-hidrato são
misturadas com a água, a reção química
mostrada anteriormente se inverte.
- O α-hemidrato produz uma estrutura de di-
hidrato muito mais resistente e dura do que
daquela resultante do β-hemidrato.
- A principal razão para essa diferença, é que
os cristar de β-hemidrato são mais
irregulares e porosos e, por esse motivo,
necessitam de mais água para molhar as
partículas do pó para que possam ser
misturadas e vazadas
- A forma alfa requer menos água para reagir
que a forma beta, e produz um produto final
com mais dureza.
- O pó resultante é esfriado e a ele é
adicionado elementos químicos (controlam
as propriedades) e aditivos (controlam a
alteração dimensional)
- Quando os gessos tomam presa,com o
passar do tempo, ocorre uma ligeira
alteração dimensional para mais.

2 Mariana Magalhães – 5º Período
 Tipos de Gesso

- A produção de diferentes tipos de gesso
depende:
 . da granulometria do pó
 . do tipo de calcinação (forno aberto
ou fechado)
 . temperatura e ambiente (dentro do
forno)



- Os mais usados na Odontologia, são os
tipos: II, III e IV.
- Aumento da resistência mecânica:
I < II < III < IV < V

- A reação química que ocorre nos diferentes
tipos de gesso é a mesma: Hidratação
- ¾ da água de cristalização são eliminados
durante essa reação
- A estrutura cristalina se altera sem
reorganização das partículas
- Diferenças:
 . Forma de liberação da água
 . Formato dos cristais de hemi-hidrato

- Quanto melhor a manipulação, maior a
quantidade de partículas hidratadas.

SEMPRE COLOCAR O PÓ NA ÁGUA!!!!

 Tipo II, Paris ou Comum

- É um β-hemidrato
- Aquece rápido
- Fabricados em calcinadores abertos (110° a
120°C)
- É poroso, irregular
- Exige maior proporção água/pó
- Indicação: Modelo, preenchimento de mufla
para a confecção de Prótese Total Removível,
quando a expansão de presa não é crítica, e
a resistência é adequada
- Geralmente comercializado na cor branca
natural, dessa forma contrastando com o
gesso-pedra que geralmente é colorido

 Tipo III, gesso-pedra

- É um α-hemidrato
- Calcinação feita em autoclave a 125°C
- Possui melhor qualidade dos cristais, maior
rigidez final
- Exige menor proporção água/pó que o tipo
II
- Suas partículas são pequenas, uniformes,
regulares e mais densas
- Utilizados para confecção de modelos para
Prótese Total Removível, pois apresenta
resistência suficiente para esse propósito e é
fácil remover o gesso da prótese após o
processamento.

 Tipo IV, gesso-pedra de alta resis-
tência, especial, para troquel


- É um α-hemidrato
- Sua calcinação é feita em forno fechado,
em contato com cloreto de Ca
- A água do gesso é evaporada e substituída
pelo cloreto de Ca (atrai água)
- Exige menos água para sua reação que o
tipo II e III
- Utilizado para a confecção de troquel

3 Mariana Magalhães – 5º Período
- Requisitos para ser usado na confecção de
troquel: resistência, dureza e expansão de
presa mínima

 Tipo V, gesso de alta expansão e
alta dureza



- Alta resistência com menor proporção
água/pó
- Cristais do tipo Densita, menos densos
- Alta expansão para compensar a contração
de solidificação de algumas ligas, como
aquelas de metais básicos, que apresentam
uma maior contração de resfriamento do que
as ligas tradicionais de metais nobres
- Utilizado para a fabricação de troquéis
- Deve-se evitar o uso do gesso tipo V para a
produção de troqueis para inlays e onlays,
uma vez que a alta expansão pode resultar
em peças excessivamente justas no dente
preparado
- É específico

 Gesso sintético

- α e β-hemidrato (subprodutos da fabri-
cação de ac. fosfórico)
- Seu método de processamento é um
segredo industrial
- Possui maior dureza e resistência
- É menos poroso
- Mais caro $$$$

 Proporção Água/Pó:

QUANTO MAIOR A PROPORÇÃO A:P

- Maior a porosidade
- Menor a resistência
- Maior volume em bloco (expansão)
- Maior tempo de presa
- A água evapora e deixa espaços vazios
entre as partículas.



ÁGUA DE COMBINAÇÃO:

- 18,6ml de água para 100g de pó
- 18,6ml, é a água estritamente necessária
para hidratar o gesso, como parte da água
evapora, colocamos 30ml.
- O restante da água é chamado de água de
manipulação

“O controle cuidadoso da quantidade de água
é necessário para a manipulação adequada e
manutenção das qualidades ideais da massa
cristalizada.” CRAIG & POWERS, 2004

QUANTIDADE DE ÁGUA:
- A proporção A:P é variável de acordo com o
tipo de gesso
- Tamanho das partículas
- Área total de superfície
- Distribuição do tamanho das partículas
- Adesão entre as partículas do hemidrato (a
adição de goma arábica e cal diminui a quan-
tidade de água necessária)
- Forma e compactação dos cristais






Resistência à compressão é uma função da
relação A:P para os 5 tipos produtos de gipsita

4 Mariana Magalhães – 5º Período
 Espatulação:


Técnica:
- Manual: 1minuto
- Mecânica: 30segundos
- Sua cristalização ocorre por nucleação
- O gral deve estar limpo e ser liso
- Quanto mais água, maior o crescimento
dos cristais, e maior o tempo de presa
- Água gessada: acelera o tempo de presa,
mas possui piores propriedades mecânicas
- O gesso sofre uma expansão normal de
presa de acordo com o fabricante,e isso
ocorre dentro das proporções A:P

Expansão higroscópica: quando as
proporções A:P são aumentadas: ↑ a quanti-
dade de água
Ponto de nucleação: Alterado por sugidade
e pó de gesso. Usar sempre água limpa.

Sobrespatulação:
- Quebra dos cristais
- Aumento no número de novos núcleos
- Perda das propriedades física

Viscosidade:
- Quanto maior a viscosidade, mais bolhas
no modelo
- Gesso comum: menos viscosidade (molda-
gem mucostática)
- O gesso é viscopseudoplástico
- A vibração aumenta seu escoamento




 Reação química de presa:





 Reação de presa:
Hemidrato + Água:
- Suspensão fluida e manipulável
- Dissolução do hemidrato até formação de
solução saturada
- Supersaturação e precipitação de didrato
- Precipitação do didrato, que continua a se
dissolver; formação de novos cristais ou
agregação aos já formados
- Quando a água reage com o gesso em pó,
ocorre ligeira expansão:
 . Cerca de 0,06 a 0,5%
 . Expansão pode ser reduzida com a
incorporação (pelo fabricante) de agentes
como NaCl, KSO4 ou 2% de K2CO3.

Expansão higroscópica:
- Presa em presença de água
- A expansão de presa poderá ser maior que
o dobro em magnitude devido ao crescimento
adicional dos cristais
- É um processo físico
- 75% após a primeira hora.

 Tempo de presa:



5 Mariana Magalhães – 5º Período
- Perda de brilho: Presa inicial
 . Diminuição da água livre
 . Exotermia: 20min
 . Resist. à remoção: 30min
- Resistência úmida: 1 hora após a manipu-
lação
- Resistência seca: excesso de água ausente
- Acelerada: forno até 60ºC (< resistência)
- Presa final: Após 60 minutos
- Resistência úmida x Resistência seca

 Modificadores:

ACELERADORES:
- K2SO4(2%)
- NaCl (aumenta expansão e tempo de presa)
- CaSO4
- menor coesão intercristalina

RETARDADORES:
- K2SO4(1%) (diminui o tempo de presa sem
alterar a expansão)
- Cola-gelatina
- Resinas
- Citratos


 Dureza:
- Aumenta quando seco
- Úmido: 2 a 3 vezes menor valor de dureza
- Secagem total do gesso: 7 dias
- Embebição em óleo ou glicerina: a dureza
permanece a mesma, e o desgaste superficial
diminui
- Mistura com sílica coloidal: Aumenta a
dureza, e a resistência à abrasão permanece
a mesma

 Resistência à tração:
- Baixa: friável
- Remoção: por não flexionar, pode fraturar
- Resistência à tração diametral:
Tipo III: úmida (1hora): 2,3Mpa (1/5 da RC)
Tipo IV: úmida ou seca: 2x maior que III
Tipo V: seca: Mpa (1/10 da RC)

 Reprodução de detalhes:
Especificação nº. 25 da ADA
- Tipos I e II: fissuras com 75 μm
- Tipos III a V: fissuras com 50 μm
- Molhamento limitado
- Enxágue e secagem: melhora
- Sulfactantes iônicos (polissulfetos e
siliconas): melhora molhamento
- Vibrador: diminui bolhas, aumenta
escoamento
- Comportamento pseudoplástico

 Vazamento de moldes:
- Tempo de trabalho: 3 minutos
- Moldes devem ser, antes de vazados,
lavados em água corrente, para remoção de
muco, sangue, saliva, etc.; e desinfetados
com produtos e tempos apropriados;
- Após a lavagem, remover todo o excesso de
água antes da colocação do gesso

 Controle de infecções:
- Todas as impressões e modelos de gesso podem
ser desinfectados pelo Glutaraldeído a 2% (ácido
ou alcalino), antes de serem enviados ao
laboratório.
- Todos os técnicos devem ser estimulados a usar
luvas durante a manipulação destes.
- Quanto aos vírus HIV e HBV, estes são
inativados pelo glutaraldeído a 2% e hipoclorito
de sódio a 1%. Entretanto, este microorganismo
por serem mais resistentes, não são destruídos
pela clorexidina a 0,5%.
- Contaminação cruzada.
- Na dúvida sobre a desinfecção prévia do molde:
imersão em hipoclorito a 10%, 30 min;
glutaraldeído a 2%, 10-15 min
- Alguns gessos podem já conter desin-fetantes
incorporados na composição pelo fabricante.
