Questão 1/5 - Desenho Técnico Mecânico

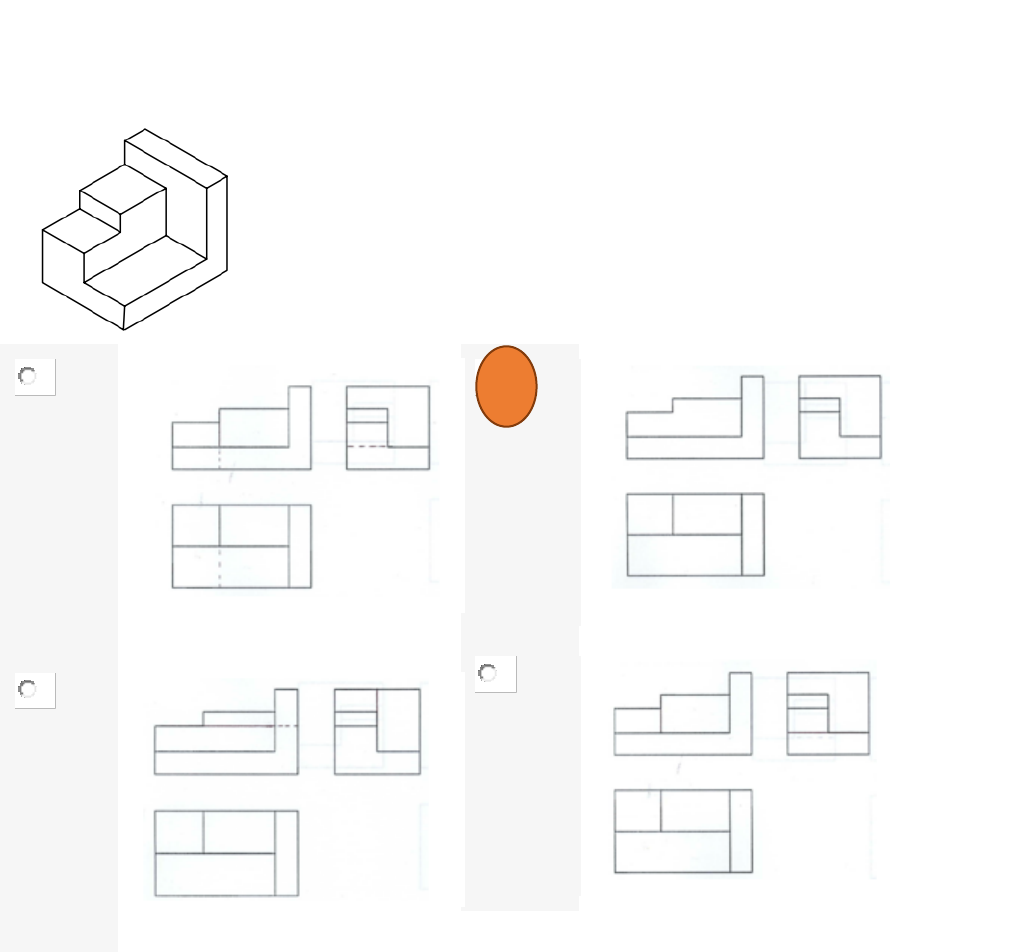

De acordo com o desenho em perspectiva, qual das quatro alternativas apresenta as três vistas ortogonais devidamente desenhadas?

	A


	B


	C


	D

Analise a perspectiva isométrica dada, e assinale a alternativa que apresente a vista ortogonal faltante.

	A


	B


	C


	D

Verificando o desenho em perspectiva dado abaixo, responda qual das alternativas apresenta as três vistas ortogonais devidamente desenhadas.

	A


	B





	C


	D

Uma preocupação que o desenhista deve ter é em relação ao tipo de linha a ser usada no desenho e o tipo de grafite a ser usado, pois esses detalhes definem a qualidade do desenho. Qual o tipo de grafite recomendado quando queremos traçar rascunhos e traços finos?

	A
	3H, 2H ou H

	B
	2H, H ou F

	C
	HB, H ou F

	D
	H2, F ou H
Analise as alternativas abaixo e marque a que apresenta corretamente a vista faltante em relação à perspectiva isométrica dada.

	A


	B


	C


	D
