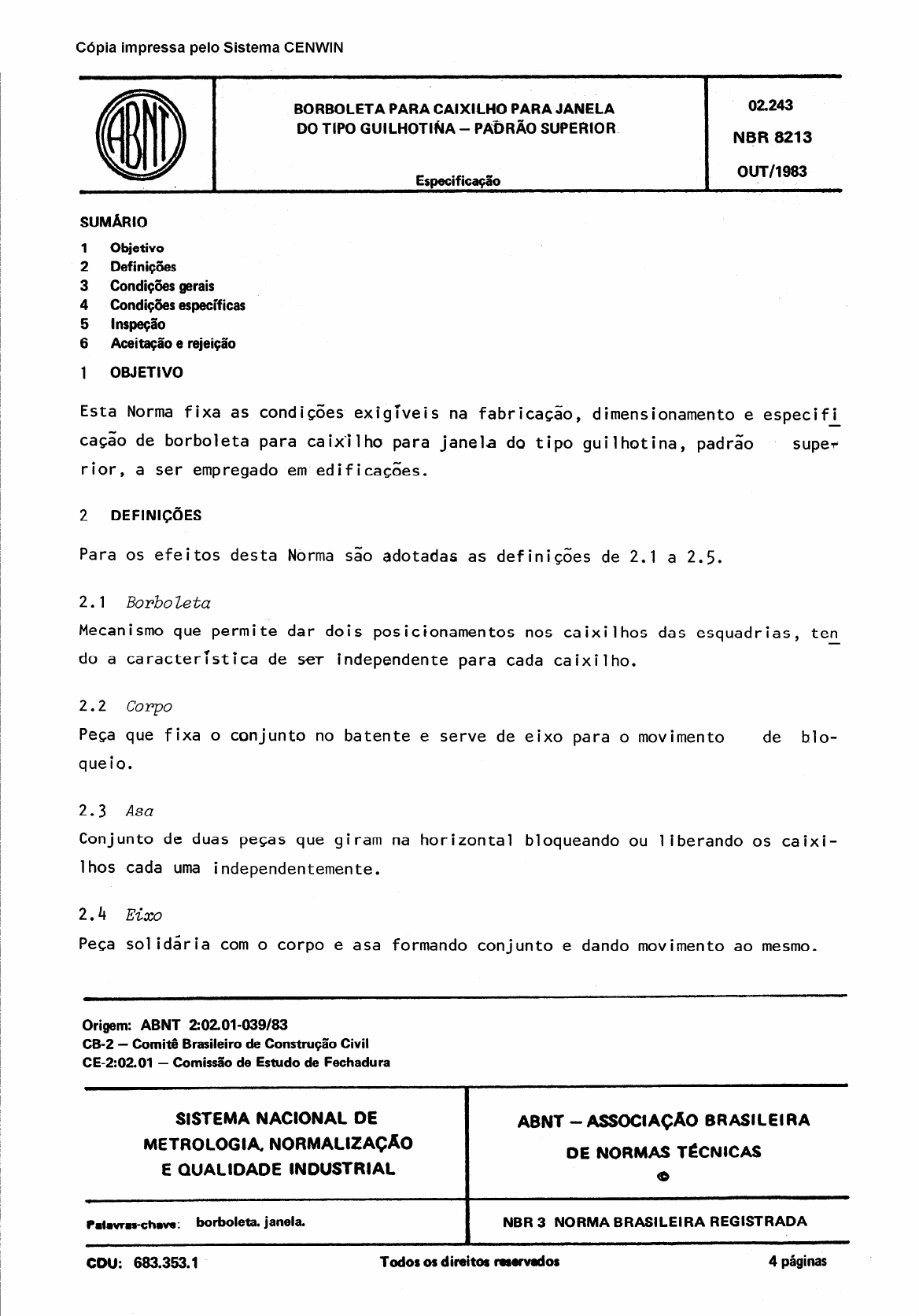

C6pia impressa pelo Sistema CENWIN
BORBOLETA PARA CAlXllHO PARA JANELA
00 TIP0 GUlLHOTlkA - PAbRA SUPERIOR
02.243
NBR 8213
EspecificaqZio
OUT/1983
SUMARIa
1 Objetivo
2 Defini@es
3 CondiG& gerais
4 Condi@es especificas
5 Inspe@o
6 Aceita@o e rejei@o
1 OBJETIVO
Esta Norma fixa as condicGes exigiveis na fabricacso, dimensionamento e especifi -
catso de borboleta para caixilho para janela do tipo guilhotina, padrzo super
rior, a ser empregado em edificacges.
2 DEFINI@ES
Para OS efeitos desta Norma szo adotadas as definicoes de 2.1 a 2.5.
2.1 BorboZeta
Mecanismo que permite dar dois posicionamentos nos caixilhos das esquadrias, ten -
do a caracteristica de SKY independente para cada caixilho.
2.2 corpo
Peca que f
queio.
ixa o conjunto no batente e serve de eixo para o movimento de blo-
2.3 Asa
Conjunto de duas pecas que giram na horizontal bloqueando ou liberando OS caixi-
1 hos cada uma i ndependentemente.
2.4 Eixo
Peca solid&-ia corn o corpo e asa formando conjunto e dando movimento ao mesmo.
Origem: ABNT 2:02.01-039/83
CB-2 - Comiti Brasileiro de Constru@o Civil
CE-2:02.01 - Comissfio de Estudo de Fechadura
SISTEMA NACIONAL DE ABNT - AssOaACAO BRASILEIRA
METROLOGIA, NORMALIZACAO DE NORMAS T&NlCAS
E QUALlDADE INDUSTRIAL tB
pa(wn-cho~: borboleta. janela.
I
NBR 3 NORMA BRASILEIRA REGISTRADA
~~~-
CW: 683.353.1 Todos 01 dimitos mewados 4 p5ginas
C6pia impressa pelo Sistema CENWIN
2.5 Caixi Zho
Element0 construtivo constituido de uma ou mais folhas nas quais se fixam as cha -
pas de vidro.
3 CONDI@ES GERAIS
3.1 Este tipo de borboleta possui combinados OS elementos definidos nesta Nor-
ma, conforme mostra a Figura e Tabela 1.
cotas em mm
FIGURA
C6pia impressa pelo Sistema CENWIN
NBR 821311983
TABELA 1 - Especifiaq$io dos componentes
3
Componen tes
1 - 2 asa
3 corpo
4 eixo
5 parafuso
Material Espessura
min. (mm)
zama k 4
t latso 195
zama k 4
1 atso 295
1 at50
aw
Superf icie Aca bamen to
isenta de re c romado
barbas -
isenta de re cromado
barbas -
I cromado
pol ida I cromado
3.2 As diversas peGas da borboleta devem ser construidas corn OS materiais espy
cificados da Tabela 1, ou corn materiais de caracteristicas fisicas equivalentes
ou superiores aos citados.
3.3 A borboleta deve ter suas dimens6es minimas conforme as especificadas na
Tabela 1 e Figura e ter seu funcionamento conforme 2.1.
3.4 A protesao e embelezamento aplicados ,?I superficie das peGas sso dados pe-
lo acabamento, onde set-i colocada a marca do fabricante.
3.5 Por superficie entende-se o estado em que a face externa das peGas deve se
apresentar para 0 funcionamento.
3.6 As borboletas devem ser acondicionadas em inv6lucros de modo a garantir a
permanhcia de todas as caracteristicas do produto.
4 CONDIC6ES ESPECCFICAS
A resisthcia mecgnica da borboleta 6 garantida pela espessura minima constante
na Tabela 1.
5 INSPECiiO
5.1 Local
A inspeCs 6 realizada no local de entrega dos produtos ou em laborathio, quan -
do da receptzo dos mesmos pelo consumidor.
5.2 Seqiie’ncia dos -trabaZhos da inspe&o
52.1 Sio verificados no local da recepsao, atravgs da inspetio visual, no mi -
nimo, OS requisitos de dimensao, funcionamento e acabamento.
C6pia impressa pelo Sistema CENWIN
5.2.2 Sso verificados em laboratorio, simulando uma utilizacgo prolongada do
produto por meio de recursos mekicos, a durabilidade e OS esforcos a que o mes -
mo pode ser submetido.
5.3 Amostragem
5.3.1 0 nGmero de amostras a retirar do lote para a inspeczo visual 6 de acordo
corn a Tabela 2.
TABELA 2 - Formaqio da amostra
Tamanho do lote para amostragem
I
No de amostra a reti rar
la 50
I
1
51 a 100
I
2
101 a 200 I 3
201 a 500 I 4
501 a 1000
I
5
1001 e mais I 0,5% do total
5.3.2 Cada amostra retirada do lote constitui urn corpo-de-prova.
6 ACElTACiiO E REJEIC?iO
6.1 Se as amostras retiradas conforme a Tabela 2 atenderem 2s prescricoes desta
Norma, o lote e aceito.
6.2 Se qualquer corpo-de-prova apresentar defeito de fabricaC:o ou falha de fun-
cionamento, e substituido por outro.
6.3 Para lotes de ate 100 unidades, se qualquer amostra falhar, o lote pode ser
rejeitado ou o comprador pode ensaiar cada uma das pecas separadamente e rejei-
tar apenas as reprovadas.
6.4 Se for obtido qualquer valor dimensional diferente, falha de funcionamento
e de acabamento, inclusive na repeticzo do ensaio, o lote e rejeitado.
IMPRESSA NA ABNT - RIO DE JANEIRO
