•••• A via permanente da ferrovia
Texto atualizado em 26 de Fevereiro de 2008 -

por Sílvio dos Santos *


Caros leitores,

Hoje, vamos dar uma pequena idéia da via permanente, que
constitui a linha por onde os trens trafegam.

*************************

A linha por onde o trem circula é denominada de via
permanente, sendo composta por diversos elementos, cada um
com uma função específica. Para ilustrar este artigo,
utilizaremos quadros e figuras elaboradas pelo ferroviário
Telmo Giolito Porto, professor da Escola Politécnica da
Universidade de São Paulo, como já fizemos no tema
sinalização ferroviária.

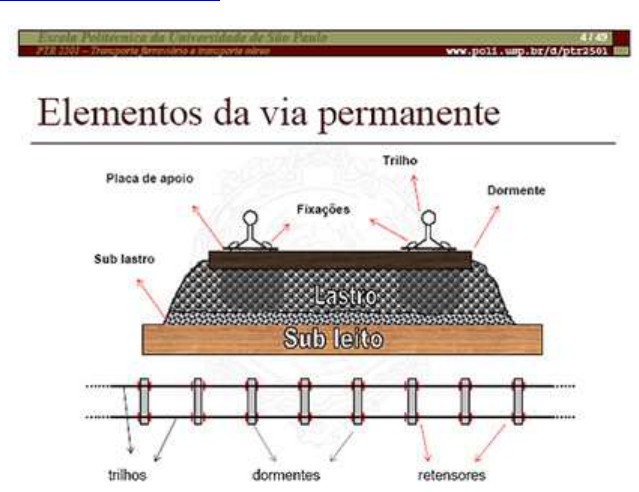

A via permanente é composta pelos trilhos, dormentes, lastro,
sub-lastro e sub-leito, além das fixações e placas de apoio que
unem os trilhos aos dormentes.

As barras dos trilhos têm o comprimento de 12 ou 18 metros e
são unidas por meio de talas de junção ou soldadas, formando
assim um trilho contínuo.



A soldagem dos trilhos pode ser feita em um estaleiro de solda
no canteiro de obra ou no próprio local. Enquanto no canteiro
se obtém uma melhor qualidade, existe a dificuldade do
transporte das barras soldadas que atingem centenas de
metros.






Os trilhos são assentados sobre as placas de apoio e são presos
aos dormentes através das fixações que podem ser rígidas ou
elásticas. Os retensores também auxiliam a manter o
alinhamento dos trilhos.








Os dormentes usualmente são de madeira ou de concreto, os
quais ficam assentados no lastro que é composto de pedra
britada com uma granulometria específica. Sob o lastro, são
executadas ainda duas outras camadas: a de sub-lastro e a de
sub-leito, que têm função de distribuir ao solo os pesos e
esforços que todo o conjunto da via permanente está
submetido.

Em função da utilização desses diversos componentes, que
devem estar sempre ajustados, a execução de uma ferrovia é
onerosa e necessita de manutenção permanente para que
todos os componentes possam trabalhar adequadamente.

 Por exemplo, se em uma rodovia ocorrer um pequeno
recalque devido a problema de adensamento de solo, o
conjunto do pavimento acompanha esse recalque formando
uma depressão e o rodado do caminhão também acompanha a
nova conformação da pista de rolamento. Na ferrovia, esse
pequeno recalque provocaria um descarrilamento, pois todo o
conjunto desde os trilhos, fixações e dormentes ficariam
desalinhados e deixariam de guiar as rodas do trem.






Em função dessas características, acrescidas da pequena
inclinação longitudinal, rampa até 1%, e de raios amplos,
maiores que 500 metros, que os trens longos e pesados
necessitam, o custo de implantação de uma ferrovia (trens de
carga com locomotivas diesel) é em média de 4 a 5 vezes o de
uma rodovia de pista simples. Entretanto deve-se lembrar que
o custo operacional de uma ferrovia moderna é da ordem US$
20,00/1.000 tku (tonelada x quilometro útil), enquanto o da
rodovia supera os US$ 35,00/1.000 tku.
