Exercício 1: (PUC-RIO 2009)

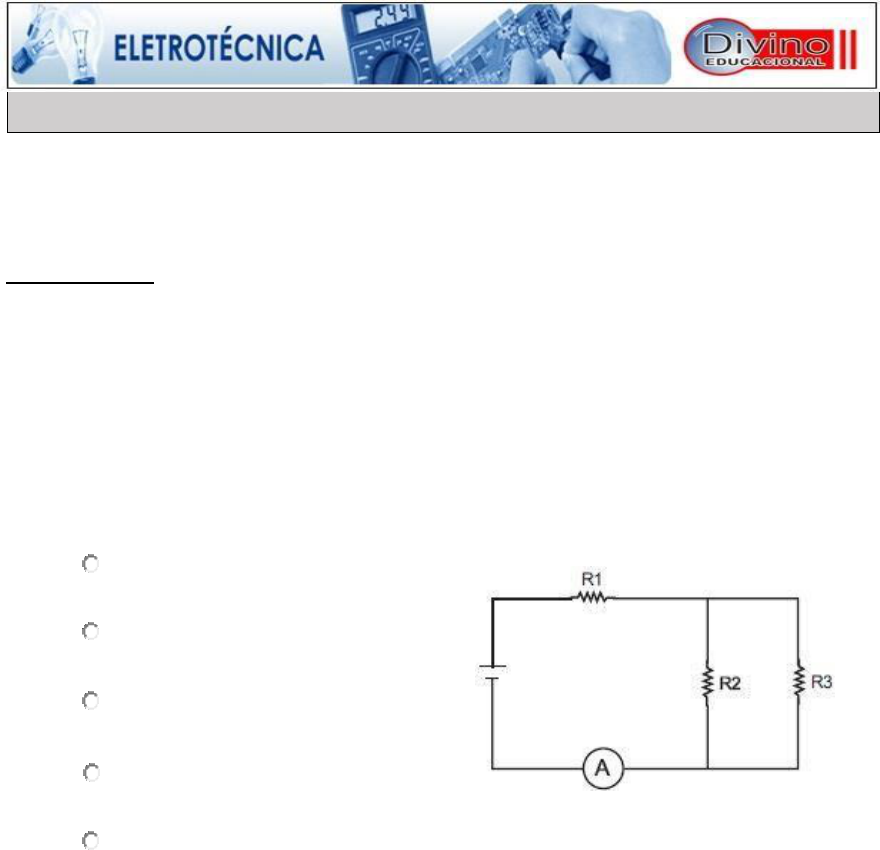

No circuito apresentado na figura, onde V = 12 V, R1 = 5 Ω, R2 = 2 Ω, R3 = 2
Ω, podemos dizer que a corrente medida pelo amperímetro A colocado no
circuito é:

Resposta:
Resistor equivalente da associação em paralelo

Req = R2*R3 / R2 + R3
Req = 2*2 /2 + 2
Req = 4/4
Req = 1 ohm

Agora o resistor equivalente total

Req = 1 + 5
Req = 6 ohm

Agora a corrente

I = V/R
i = 12/6
i = 2 A

O resistor q está em serie tem a corrente 2 A já os em paralelo tem a corrente 1A cada
um, como o amperimetro está medindo a corrente da associação em paralelo somam-
se as correntes dos resistores em paralelo 1+1 = 2A

Letra B


A) 1 A

B) 2 A

C)

3 A

D)

4 A

E) 5 A




 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO


Exercício 2: (PUC-RIO 2007)

Ao aplicarmos uma diferença de potencial de 9,0 V em um resistor de 3,0 Ω,
podemos dizer que a corrente elétrica fluindo pelo resistor e a potência dissipada,
respectivamente, são:
Calculando a corrente pela fórmula
U=R.i:
9 = 3.i
i = 3A
Calcula-se a potência por
P=R.i^2
P = 3.3^2
P = 27 W

Ou
Dados:
U=9,0V
R=3,0Ω.
i=?
i=U/R
i=9,0/3,0
i=3
Dados:
U=9,0V
i=3A
P=?
P=U.i
P=9,0 x 3
P=27 W.


Resposta: Letra C

A) 1,0 A e 9,0 W

B)

2,0 A e 18,0 W

C)

3,0 A e 27,0 W

D)

4,0 A e 36,0 W

E)

5,0 A e 45,0 W



 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO

Exercício 3: (FUVEST 2009)

Uma das mais importantes formas de produção de energia elétrica, em nossa
vida cotidiana, é proveniente de processos de transformação que envolvem a
obtenção dessa energia pelo movimento. A construção de geradores de energia
elétrica baseia-se nos estudos de Faraday, que observou correntes elétricas
(induzidas) em circuitos fechados, sem que pilhas ou baterias estivessem
conectadas aos mesmos. As figuras representam, esquematicamente, situações
fundamentais para a compreensão das condições necessárias para a obtenção
de corrente elétrica induzida.

Correntes elétricas induzidas aparecem em um circuito fechado quando:

I. um ímã ou uma bobina permanecem parados próximos ao circuito.

II. um ímã ou um eletroímã movem-se na região do circuito.

III. ocorrem variações, com o tempo, do campo magnético na região do circuito.



 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO

Está correto o que se afirma apenas em


















Resposta: Letra E



Exercício 4: (FUVEST 2009)

Dínamos de bicicleta, que são geradores de pequeno porte, e usinas
hidrelétricas funcionam com base no processo de indução eletromagnética,
descoberto por Faraday. As figuras abaixo representam esquematicamente o
funcionamento desses geradores.

A) I

B)

II

C)

III

D)

I e III

E)

II e III



 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO
Nesses dois tipos de geradores, a produção de corrente elétrica ocorre devido
a transformações de energia:

















Resposta: Letra A




Exercício 5: (UFMG 2010)

Um professor pediu a seus alunos que ligassem uma lâmpada a uma pilha com
um pedaço de fio de cobre. Nestas figuras, estão representadas as montagens
feitas por quatro estudantes:


Considerando-se essas quatro ligações, é CORRETO afirmar que a lâmpada
vai acender apenas:




A) mecânica em energia elétrica.

B)

potencial gravitacional em energia elétrica.

C)

luminosa em energia elétrica.

D)

potencial elástica em energia elétrica.

E)

eólica em energia elétrica.



 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO











Resposta: Letra C


Exercício 6: (UFF 2010)

Duas lâmpadas incandescentes A e B são ligadas em série a uma pilha,
conforme mostra a figura 1. Nesse arranjo, A brilha mais que B. Um novo arranjo
é feito, onde a polaridade da pilha é invertida no circuito, conforme mostrado na
figura 2. Assinale a opção que descreve a relação entre as resistências elétricas
das duas lâmpadas e as suas respectivas luminosidades na nova situação.



A) As resistências elétricas são iguais e, na nova situação, A brilha menos que B.

B)

A tem maior resistência elétrica e, na nova situação, brilha menos que B.

C)

A tem menor resistência elétrica e, na nova situação, brilha mais que B.

D)

A tem menor resistência elétrica e, na nova situação, brilha menos que B.

E) A tem maior resistência elétrica e, na nova situação, brilha mais que B.
A) na montagem de Mateus

B)

na montagem de Pedro.

C) nas montagens de João e Pedro.

D)

nas montagens de Carlos, João e Pedro.



 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO

Resposta: Letra E

Exercício 7: (UFF 2008)



Em residências antigas, era comum que todos os eletrodomésticos fossem
ligados a um único circuito elétrico, em geral montado com fios de ligação finos.
Um modelo deste tipo de circuito está esquematizado na figura ao lado, onde r
representa a resistência total dos fios de ligação.

Ao ligar eletrodomésticos com resistência baixa, como chuveiros elétricos,
percebia-se uma diminuição no brilho das lâmpadas. Marque a alternativa que
justifica tal diminuição no brilho das lâmpadas.



Resposta: Letra E
A) A corrente total no circuito diminui, fazendo com que a diferença de potencial (ddp)
aplicada às lâmpadas diminua e, portanto, a corrente através delas seja menor.

B)

Embora a diferença de potencial (ddp) nas lâmpadas permaneça a mesma, a
corrente total no circuito diminui, diminuindo assim a corrente nas lâmpadas.

C)

A corrente total no circuito permanece a mesma mas, como a maior parte dela
passa através do chuveiro, sobra menos corrente para as lâmpadas.

D)

A corrente total no circuito aumenta, aumentando assim a resistência das
lâmpadas, o que diminui a corrente através delas.

E) A corrente total no circuito aumenta, causando maior queda de potencial através
de r e diminuindo assim a diferença de potencial (ddp) e a corrente nas lâmpadas.



 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO
Exercício 8: (Enem 2013)

Um circuito em série é formado por uma pilha, uma lâmpada incandescente e
uma chave interruptora. Ao se ligar a chave, a lâmpada acende quase
instantaneamente, irradiando calor e luz. Popularmente, associa-se o fenômeno
da irradiação de energia a um desgaste da corrente elétrica, ao atravessaro
filamento da lâmpada, e à rapidez com que a lâmpada começa a brilhar. Essa
explicação está em desacordo com o modelo clássico de corrente.

De acordo com o modelo mencionado, o fato de a lâmpada acender quase
instantaneamente está relacionado à rapidez com que:


Resposta: Letra D
























A) o fluido elétrico se desloca no circuito.

B)

as cargas negativas móveis atravessam o circuito

C)

a bateria libera cargas móveis para o filamento da lâmpada.

D)

o campo elétrico se estabelece em todos os pontos do circuito.

E) as cargas positivas e negativas se chocam no filamento da lâmpada.



 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO


Exercício 9: (Enem 2011)


Um curioso estudante, empolgado com a aula de circuito elétrico que assistiu na
escola, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da pilha,
retiradas do equipamento, e de um fio com as extremidades descascadas, faz
as seguintes ligações com a intenção de acender a lâmpada:


Tendo por base os esquemas mostrados, em quais casos a lâmpada acendeu?


A) (1), (3), (6)

B)

(3), (4), (5)

C)

(1), (3), (5)

D)

(1), (3), (7)

E)

(1), (2), (5)




Resposta: Letra D










 Aluna: Viviane Nunes Alves – Curso Técnico em Eletrotécnica
 Fundamentos da Eletricidade – Módulo I
EXERCÍCIOS DE FIXAÇÃO



Exercício 10: (Enem 2010)
Os dínamos são geradores de energia elétrica utilizados em bicicletas para
acender uma pequena lâmpada. Para isso, é necessário que a parte móvel
esteja em contato com o pneu da bicicleta e, quando ela entra em movimento, é
gerada energia elétrica para acender a lâmpada. Dentro desse gerador,
encontram-se um ímã e uma bobina.


O princípio de funcionamento desse equipamento é explicado pelo fato de que
a:
A) corrente elétrica no circuito fechado gera um campo magnético nessa região.

B)

bobina imersa no campo magnético em circuito fechado gera uma corrente elétrica.

C)

bobina em atrito com o campo magnético no circuito fechado gera uma corrente elétrica.

D)

corrente elétrica é gerada em circuito fechado por causa da presença do campo magnético.

E) corrente elétrica é gerada em circuito fechado quando há variação do campo magnético.


Resposta: Letra E
