Prof. Borsato
63

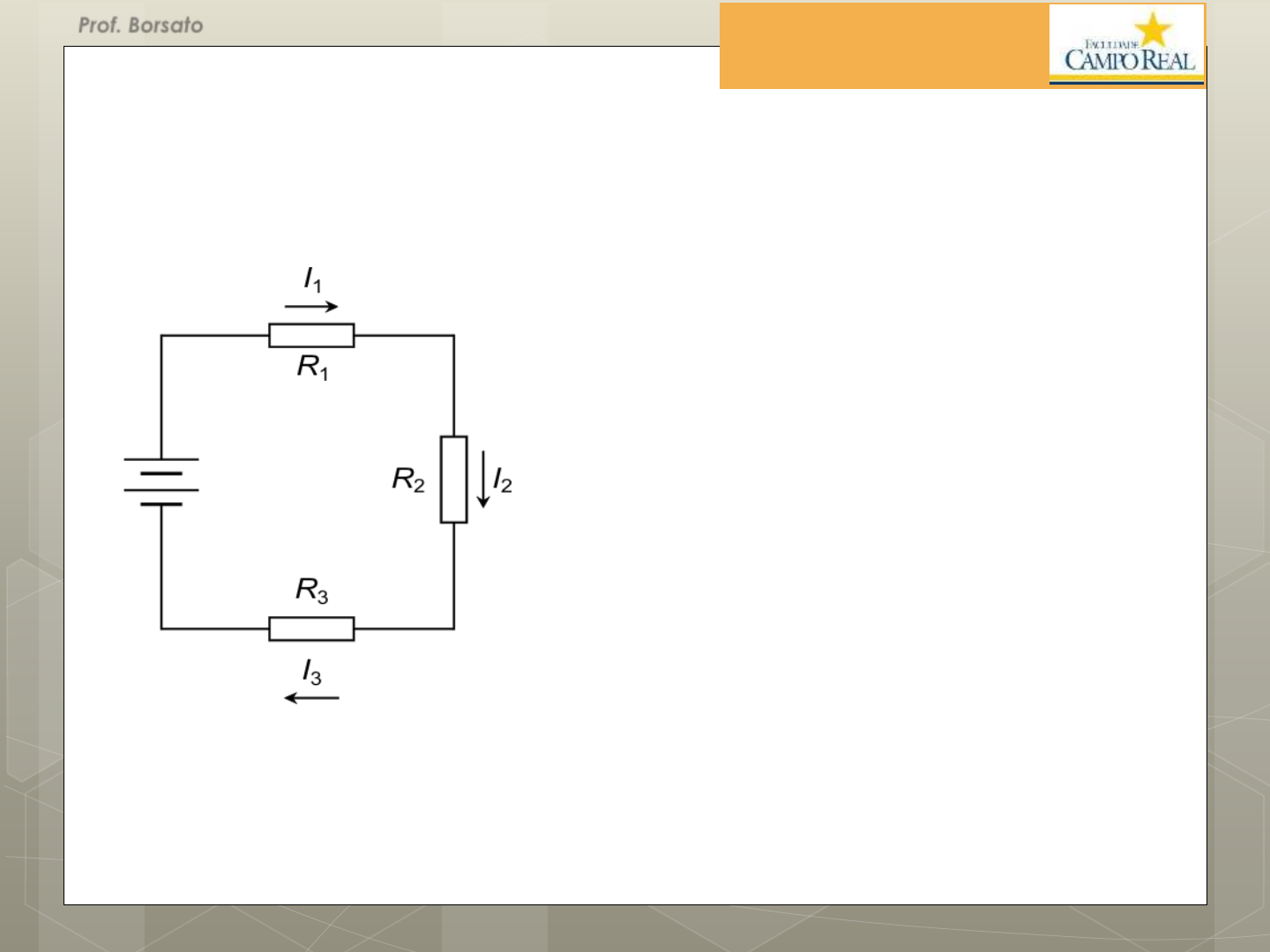

PROPRIEDADES DA ASSOCIAÇÃO EM
SÉRIE DE RESISTORES
 A corrente que circula pelos
resistores é a mesma em
qualquer ponto do circuito,
porque só há um caminho por
onde ela pode fluir. Então:

 I1 = I2 = I3
U
Prof. Borsato
64
 Cada resistor ficará
submetido a uma d.d.p.,
de acordo com a Lei de
Ohm:

 V1 = R1 · I1

 V2 = R2 · I2

 V3 = R3 · I3

 A soma das tensões nos
resistores é igual à força
eletromotriz da fonte:

 U = V1 + V2 + V3
U
Prof. Borsato
65
 Para a fonte, é como se
houvesse um único resistor
no circuito solicitando cor-
rente. Este resistor é o
resistor equivalente Req:

 V = Req · I

 o resistor equivalente é igual
à soma dos resistores
associados:

 Req = R1 + R2 + R3
U
U
Prof. Borsato
66
PROPRIEDADES DOS RESISTORES
ASSOCIADOS EM PARALELO

 Todos os resistores as-
sociados são submetidos
à mesma tensão V da
fonte:

 U = V1 = V2 = V3
 A corrente I fornecida
pela fonte se divide pelos
resistores associados, de
modo que:

 I = I1 + I2 + I3
U
Prof. Borsato
67
 Da Lei de Ohm segue o cálculo das
correntes individuais nos resistores:
U
Prof. Borsato
68

 o resistor equivalente é
obtido pela equação:
 Se somente dois resistores
estiverem associados em
paralelo, usa-se a regra do
produto dividido pela
soma:
U
Prof. Borsato
69
CIRCUITO ABERTO
 É o impedimento total à passagem da corrente
elétrica através do circuito. É como se fosse ligado
ao circuito um resistor de valor infinitamente
grande, que representa oposição total à
passagem da corrente elétrica.
U
Prof. Borsato
70
CURTO-CIRCUITO
 É a ligação intencional ou acidental entre dois ou
mais pontos de um circuito, estando ou não sob
d.d.p., através de um fio de resistência desprezível.
U
Prof. Borsato
71
O DIVISOR DE TENSÃO RESISTIVO
 O cálculo das tensões nos
resistores é simplificado:
 Resistores em série formam um divisor de tensão
resistivo:
U
U
U
U
Prof. Borsato
72
EXERCÍCIO 3
Sabendo-se que a tensão no resistor R1 é 3 V, qual a
tensão aplicada pela fonte?
U
Prof. Borsato
73
 Solução:

 Como os resistores estão em série, a corrente em um
deles é igual em qualquer ponto do circuito,
inclusive no resistor equivalente.

 Req = R1 + R2 + R3

 Req = 4 + 8 + 2 = 14 W

 A corrente no resistor 1 é obtida:
Prof. Borsato
74
 Sabendo que em resistores em série temos:

 I = I1 = I2 = I3

 I = 0,75 A

 U = Req · I
 U = 14 · 0,75
 U = 10,5 V
Prof. Borsato
75
LEIS DE KIRCHHOFF
 São o resultado de um trabalho desenvolvido por
Gustav Kirchhoff, que facilita o cálculo dos circuitos
elétricos.

Conceitos:

Nó: é qualquer ponto do circuito onde concorrem três ou
mais condutores.
Prof. Borsato
76
Ramo: é qualquer trecho do circuito compreendido entre
dois nós consecutivos.
Prof. Borsato
77
Malha: é qualquer circuito fechado, formado por
ramos.
Prof. Borsato
78
A 1.ª Lei de Kirchhoff ou Lei dos nós diz que:

 A soma algébrica das correntes que chegam a um
nó é igual à soma algébrica das correntes que
saem deste nó.
I1 + I2 = I3
Prof. Borsato
79
 A corrente convencional, partindo da fonte e se
dividindo pelos nós, polariza com sinal positivo o
“lado” do resistor por onde ela entra. Dessa
maneira, estabelecem-se as polaridades das
tensões nos resistores:
U
Prof. Borsato
80
A 2.ª Lei de Kirchhoff ou Lei das Malhas diz:

Percorrendo-se uma malha, num mesmo sentido, a
soma das tensões nos elementos de circuito
encontrados é igual a zero.

 Para aplicar a 2a Lei de Kirchhoff, considera-se,
para cada tensão, o primeiro sinal encontrado no
sentido do percurso. Para cada malha, o sentido
do percurso é arbitrado.
Prof. Borsato
81
–U + V1 + V3 + V2 = 0
U = V1 + V3 + V2
U
Prof. Borsato
82
 –V3 + V4 + V5 + V6 = 0
V3 = V4 + V5 + V6
U
Prof. Borsato
83
– U + V1 + V4 + V5 + V6 + V2 = 0
U = V1 + V4 + V5 + V6 + V2
U
Prof. Borsato
84
 A resolução de circuitos elétricos contendo
associações mistas de resistores não tem uma
regra-padrão. Geralmente, há mais de uma
maneira de visualizar o problema e encontrar a
solução. A experiência é obtida com a prática.
A seguinte sequência de etapas é sugerida,
para resolver os circuitos de modo racional:

1. enumerar de modo organizado as grandezas
conhecidas e aquelas a serem calculadas;

2. identificar os nós e as malhas do circuito;

3. atribuir a cada ramo do circuito o sentido para
as correntes e a polaridade das tensões nos
resistores;
Prof. Borsato
85
4. escrever as equações de corrente para cada
nó e as de tensões para cada malha, de
acordo com as leis de Kirchhoff;

5. utilizar, sempre que possível, as propriedades das
associações série e paralelo e a Lei de Ohm,
para determinar tensões e correntes
desconhecidas;

6. escolher as equações convenientes dentre
aquelas obtidas na 4a etapa; cada equação só
permite determinar uma incógnita, não sendo
útil aquela que, após a substituição dos valores
conhecidos, apresentar mais de um termo a ser
determinado.
Prof. Borsato
86
EXEMPLO
No circuito abaixo:
a) determinar a polaridade das tensões nos resistores;
b) escrever as equações das tensões em todas as malhas;
c) obter as tensões e as correntes em todos os resistores.
Prof. Borsato
87
 Solução:

a) A corrente parte da fonte e percorre o circuito, se
dividindo pelos resistores e polarizando-os como se
vê:
Prof. Borsato
88
 As equações das correntes nos nós:

 nó b: I1 = I2 + I3

 nó e: I2 + I4 = I1
Prof. Borsato
89
b) As equações das tensões nas malhas:

malha a-b-e-f-a: V = V1 + V2
malha a-b-c-d-e-f-a: V = V1 + V3 + V4
malha b-c-d-e-b: V2 = V3 + V4
Prof. Borsato
90
c) Quando há resistores em série com a fonte, a
corrente que percorre este resistor, neste caso, R1, é
a mesma que sai da fonte.

Para determinar a corrente fornecida pela fonte,
deve ser conhecido o resistor equivalente do
circuito:
Prof. Borsato
91
Prof. Borsato
92
a corrente fornecida pela fonte:
 Conseqüentemente:
 I1 = 0,5 A
 V1 = R1 · I1
 V1 = 10 · 0,5 = 5 V

 A equação da malha a-b-e-f-a:
 V = V1 + V2
 10 = 5 + V2
 V2 = 5 V
Prof. Borsato
93
 A corrente no resistor R2 é obtida pela Lei de Ohm:
 A equação da corrente no nó b:

 0,5 = 0,25 + I3
 I3 = 0,25 A
Prof. Borsato
94
Com R3 em série com R4
 I4 = 0,25 A

E pela lei de Ohm:
 V3 = R3 · I3
 V3 = 15 · 0,25 = 3,75 V

 V4 = R4 · I4
 V4 = 5 · 0,25 = 1,25 V
Prof. Borsato
95
EXERCÍCIO 4
No circuito abaixo, calcular a Tensão e a Corrente
no resistor R2?
U
R1 20 Ω
R2 40 Ω
R3 120 Ω
R4 60 Ω
U 110 V
DADOS:
