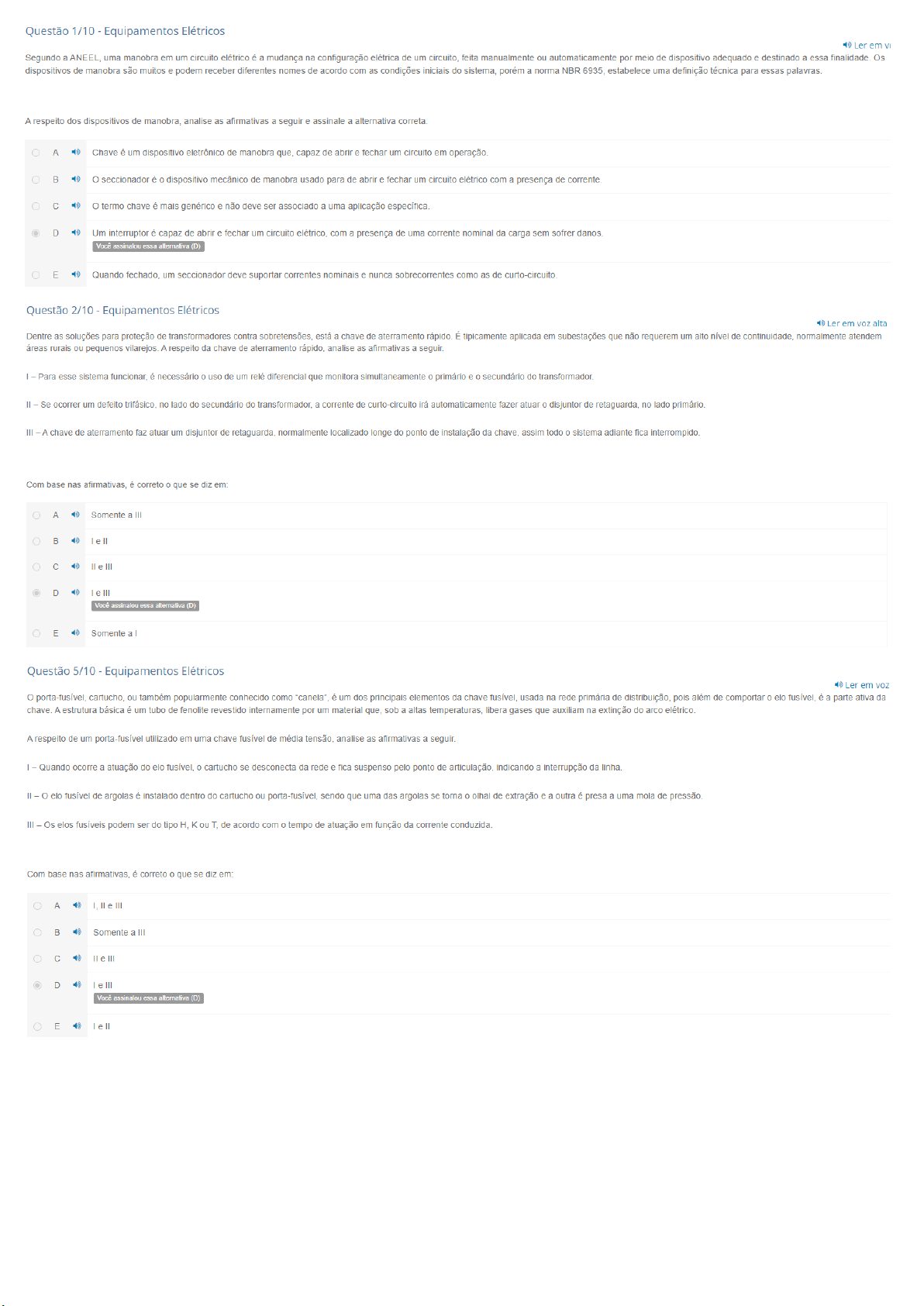

Questão 1/10 Equipamentos Elétricos Ler em Segundo a ANEEL, uma manobra em um circuito elétrico é a mudança na configuração elétrica de um circuito, feita manualmente ou automaticamente por meio de dispositivo adequado e destinado a essa finalidade. Os dispositivos de manobra são muitos e podem receber diferentes nomes de acordo com as condições iniciais do sistema, porém a norma NBR 6935, estabelece uma definição técnica para essas palavras. A respeito dos dispositivos de manobra, analise as afirmativas a seguir e assinale a alternativa A Chave é um dispositivo eletrônico de manobra que, capaz de abrir e fechar um circuito em operação. seccionador é dispositivo mecânico de manobra usado para de abrir e fechar um circuito elétrico com a presença de corrente. termo chave é mais genérico e não deve ser associado a uma aplicação específica. D Um interruptor é capaz de abrir e fechar um circuito elétrico, com a presença de uma corrente nominal da carga sem sofrer danos. Você assinalou essa alternativa (D) E Quando fechado, um seccionador deve suportar correntes nominais e nunca sobrecorrentes como as de Questão 2/10 Equipamentos Elétricos Ler em voz alta Dentre as soluções para proteção de transformadores contra sobretensões, está a chave de aterramento rápido. É tipicamente aplicada em subestações que não requerem um alto nível de normalmente atendem áreas rurais ou pequenos vilarejos. A respeito da chave de aterramento rápido, analise as afirmativas a seguir. Para esse sistema funcionar, é necessário uso de um relé diferencial que monitora simultaneamente primário e secundário do transformador. - Se ocorrer um defeito trifásico, no lado do secundário do transformador, a corrente de curto-circuito irá automaticamente fazer atuar disjuntor de retaguarda, no lado primário. III A chave de aterramento faz atuar um disjuntor de retaguarda, normalmente localizado longe do ponto de instalação da chave, assim todo sistema adiante fica Com base nas afirmativas, é correto que se diz em: A Somente a III III D III Você assinalou essa alternativa (D) E Somente Questão 5/10 Equipamentos Elétricos Ler em porta-fusível, cartucho, ou também popularmente conhecido como "canela", é um dos principais elementos da chave usada na rede primária de distribuição, pois além de comportar elo fusível, é a parte ativa da chave. A estrutura básica é um tubo de fenolite revestido internamente por um material que, sob a altas temperaturas, libera gases que auxiliam na extinção do arco A respeito de um porta-fusível utilizado em uma chave fusível de média tensão, analise as afirmativas a seguir. Quando ocorre a atuação do elo fusível, cartucho se desconecta da rede e fica suspenso pelo ponto de articulação, indicando a interrupção da linha. elo fusível de argolas é instalado dentro do cartucho ou porta-fusível, sendo que uma das argolas se torna olhal de extração e a outra é presa a uma mola de pressão. III Os elos fusíveis podem ser do tipo H, K ou T, de acordo com 0 tempo de atuação em função da corrente conduzida. Com base nas afirmativas, é correto 0 que se diz em: A III Somente III III III Você assinalou essa alternativa (D) EQuestão 6/10 Equipamentos Elétricos Ler em alt Uma usina geradora pode apresentar baixa produtividade em função da ausência de chuvas por exemplo ou ainda parar para correção de falhas. Nesses casos, para suprir a demanda e evitar interrupções no fornecimento, parte da carga é destinada a outra fonte geradora. No entanto, é necessário que os sistemas estejam interligados entre si, essa estrutura é chamada de Sistema Interligado Nacional (SIN). A respeito da caracterização do sistema elétrico brasileiro, analise as afirmativas a seguir. Esquema Regional de Alívio de Carga (ERAC) monitora a corrente elétrica da rede e prevê um possível desligamento por sobrecarga. Quando se insere uma carga não planejada na rede elétrica, ocorre aumento da corrente nominal e, ao perceber essa alteração no valor da corrente, 0 ERAC atua desligando parte das cargas. sistema elétrico de potência brasileiro é dividido em três partes principais, a geração, a transmissão e a distribuição de energia. III fornecimento de energia para consumidores pode ser feito em quatro níveis de tensão distintos: transmissão, subtransmissão, distribuição primária e distribuição secundária. Com base nas afirmativas, é correto que se diz em: A B Você assinalou essa alternativa (B) Somente D Somente III E Todas estão corretas Questão 7/10 Equipamentos Elétricos Ler em VC Os capacitores são dispositivos muito versáteis, atuando nos mais variados níveis, desde pequenos circuitos eletrônicos até nas altas tensões do setor elétrico. Um capacitor é basicamente constituído de um par placas condutoras, instaladas paralelamente e separadas por um material dielétrico. seu funcionamento está baseado na capacidade de armazenar uma certa quantidade de energia no campo elétrico formado entre as placas. A respeito da aplicação de bancos de capacitores, analise as afirmativas a seguir. uso de capacitores para correção do fator de potência, baseia-se em cancelar efeito indutivo da carga, deixando 0 sistema com comportamento resistivo. Os bancos em derivação ou bancos em derivância, são usados em geradores para que consigam maior potência ativa. III Para as instalações de média tensão, entre 2,4 e 25 kV, com potência reativa abaixo de 400 0 uso de capacitores é inviável para correção do fator de potência. Com base nas afirmativas, é correto que se diz em: A Somente a Somente a III III III E Você assinalou essa alternativa (E) Questão 8/10 Equipamentos Elétricos Ler Uma chave de uso interno é projetada exclusivamente para instalação interna a um edifício ou alojamento, onde está protegida contra intempéries como vento, chuva, depósito de poeira, condensação e granizo. A respeito das chaves seccionadoras para uso interno, analise as afirmativas a seguir e assinale a alternativa A Apesar do nome, um seccionador simples pode ser bastante complexo, com uso de motores auxiliares e dispositivos eletrônicos. B seccionador fusível exerce também a função de proteção, devido ao fusível instalado junto ao equipamento, por isso pode ser usado para realizar manobra com a presença de corrente. C As lâminas de fibra de um seccionador simples garantem uma ótima isolação, por isso é utilizado em tensões de 15 a 36 kV. D Um seccionador reversível é utilizado e subestações de consumidor para reverter 0 sentido da corrente entre dois circuitos. E Um seccionador interruptor possui duas lâminas com tempos de abertura distintos e uma câmara de extinção de arco, além de fusíveis de proteção. Você assinalou essa alternativa (E)Questão 9/10 Equipamentos Elétricos Uma subestação pode ser definida como uma construção destinada a alojar as instalações de equipamentos de medição, proteção e transformação de energia elétrica. A respeito da classificação das subestações, analise as afirmativas a seguir e assinale a alternativa correta. A Quanto ao tipo, pode ser da concessionária de energia ou particular, geralmente industrial. Você assinalou essa alternativa (A) B Quanto à função, pode ser conversora de frequência, inversora ou retificadora. Quanto à natureza da corrente, pode ser de transmissão, subtransmissão e distribuição. D Quanto ao nível de tensão, pode ser elevadora ou abaixadora. E Quanto ao isolamento, pode ser abrigada ou ao tempo. Questão 10/10 Equipamentos Elétricos Ler em alta A geração de energia de uma região (continente, país, estado, etc.) é dividida em setores, em função das fontes de energia. A relação das fontes geradoras e seu percentual individual de produtividade, chama-se matriz energética. Nessa relação estão as principais as formas de uso energético, como combustíveis veiculares, aquecimento de fornos e muitas outras, mas em especial, a geração de energia elétrica. Quando se relaciona apenas as fontes capazes de gerar energia elétrica, chama-se matriz elétrica. A respeito das principais fontes de geração de energia elétrica no Brasil, analise as afirmativas a seguir e assinale a alternativa A Em uma usina hidrelétrica, a força da água gira eixo da turbina, que está conectado ao rotor do gerador. Este, terá valor da tensão de saída definido pela velocidade de rotação da turbina. Os sistemas fotovoltaicos têm pouca aplicação prática, devido às perdas do material, como é caso de módulos de disseleneto de cobre-índio que têm eficiência em torno de 13 a 15% Para estimar 0 potencial eólico de uma região, recomenda-se um histograma de pelo menos um ano, para isso utiliza-se um equipamento chamado heliógrafo. Um aerogerador produz energia em corrente alternada, porém com variações de amplitude, por isso passa por uma dupla conversão: CA-CC e CC-CA Você assinalou essa E Apesar de muito explorada, a geração termoelétrica não pode ser considerada limpa e renovável. Questão 1/10 Equipamentos Elétricos Ler em alta Os consumidores comuns, como residências com potência inferior a 75 são alimentados diretamente da rede secundária de energia. Porém consumidores com potência superior a 75 kVA necessitam instalar sua própria subestação de consumidor, que é tipicamente utilizada em alguns tipos de comércios e empresas. A figura abaixo mostra um exemplo de uma subestação aérea, com medição no lado de média 1 2 3 5 De acordo com a figura, assinale a alternativa que relaciona corretamente os números aos nomes dos equipamentos ali representados. A 1 Isolador de pino; 5 Bucha de passagem e6 - Transformador de potência. 2 Isolador de disco; 4 Chave fusível indicadora unipolar e 3 - Conjunto de medição. Você assinalou essa alternativa (B) 3 Religador; 5 Para-raios e 1 Isolador pedestal. 4 Chave seccionadora monopolar; 5 - Para-raios e 3 Religador. E 6 Transformador de potencial; 1 - Isolador de pino e 2 Isolador deQuestão 2/10 Equipamentos Elétricos Ler em Em instalações de média e alta tensão, cada ponto de conexão como emendas e terminais deve ser devidamente isolado para evitar problemas oriundos do campo elétrico. Para condutores isolados deve-se manter 0 nível de isolamento também nas conexões, assim são aplicadas as muflas e terminações. A respeito das muflas terminais e terminações, analise as afirmativas a seguir e assinale a alternativa correta. A Devido à sua eficiência, atualmente se usa muflas feitas de porcelana vitrificada com enchimento feito com fitas de material elastomérico semicondutor. fenômeno flash over não pode ser evitado com uma terminação, pois trata-se da formação de um arco elétrico entre 0 condutor e a malha de blindagem metálica. C Terminações feitas de silicone contrátil podem ser aplicadas a quente ou a frio, em cabos monopolares ou tripolares, porém apenas para uso interno. Muflas e terminações são equipamentos utilizados somente em cabos isolados de média tensão. E Devido à poluição provocada por processos industriais, 0 fenômeno tracking provoca danos graves à isolação de cabos, permitindo a circulação de uma corrente de fuga. Você assinalou essa alternativa Questão 5/10 - Equipamentos Elétricos Ler em voz alta Uma chave para uso externo deve ser adequada para instalação ao livre, capaz de suportar vento, chuva e demais intempéries. Pode ser utilizada em subestações de potência de pequeno, médio e grande porte, além das redes de distribuição rurais ou urbanas. A respeito das chaves seccionadoras para uso externo, analise as afirmativas a seguir e assinale a alternativa correta. A A chave seccionadora monopolar é bastante utilizada em linhas de transmissão, também para interligar subestações com tensão de 69 a 500 kV. Em uma chave seccionadora de haste vertical, quando acionada a lâmina condutora abre lateralmente formando um Você assinalou essa alternativa (B) Uma chave seccionadora de abertura vertical é composta por três colunas de isoladores e uma lâmina instalada na posição vertical. D Uma chave seccionadora de dupla abertura lateral possui dois contatos móveis que, ao se fecharem, se encontram de forma simultânea no centro do equipamento. E Uma chave seccionadora de abertura singela caracteriza-se pelo movimento de apenas uma das suas colunas isolantes e opera com tensão de até 15 Questão 6/10 Equipamentos Elétricos Ler em As buchas de passagem são utilizadas para realizar a transição de um circuito entre dois ambientes, podendo ser esses ambientes, cubículos de alvenaria ou metálicos além de equipamentos como transformadores, por exemplo. A figura abaixo mostra três tipos de buchas de passagem, analise as afirmativas a seguir de acordo com tipo de bucha e seu local de instalação. A B C- A bucha "A" é usada em casos especiais, nos quais é necessário separar dois ambientes que estejam expostos ao meio exterior, como barreiras corta-fogo usadas para proteger A bucha "B" é de larga aplicação em subestações abrigadas e em cabines primárias, quando é necessário que sistema de alimentação externo adentre 0 ambiente abrigado. III Em uma subestação abrigada de alvenaria, quando se deseja fazer a passagem entre cubículos adjacentes, utiliza-se a bucha "C", que pode ser de porcelana ou resina epóxi. IV A bucha "B" também é utilizada para fazer a passagem do meio externo ao interior de um equipamento, como transformadores, disjuntores a óleo e religadores. Com base nas afirmativas, é correto 0 que se diz em: A IV B III III D e IV Você assinalou essa alternativa (D) E Todas estão corretasQuestão 9/10 Equipamentos Elétricos Ler em voz Os transformadores de potência em delta-estrela (?-Y) possuem 0 secundário com 0 neutro solidamente aterrado. aterramento é muito importante para a isolação e aplicação de equipamentos de proteção como para- raios. Além disso, os sistemas solidamente aterrados oferecem baixa impedância para corrente de sequência zero, 0 que facilita na identificação do defeito. A função de um transformador de aterramento é permitir a detecção de um defeito fase-terra em sistemas alimentados em delta. A respeito de um transformador de aterramento, analise as afirmativas a seguir. A configuração típica de um transformador de aterramento é com 0 enrolamento primário em estrela aterrado e secundário pode ser do tipo delta aberto ou zigue-zague. secundário de um transformador de aterramento pode ser usado como sensor de corrente de sequência zero. III - Além da proteção, um transformador de aterramento é responsável pelo segundo estágio de elevação da tensão ao nível de Com base nas afirmativas, é correto 0 que se diz em: A Você assinalou essa alternativa = C III D Somente a I E Somente a III Questão 10/10 Equipamentos Elétricos Ler em voz Em instalações abrigadas, alguns equipamentos são separados em cubículos com funções específicas de proteção e segurança. Em instalações ao tempo essas separações do espaço também podem ocorrer, por isso as buchas de passagem são amplamente utilizadas, especialmente para garantir a isolação no ponto de transição entre dois ambientes. A respeito das buchas de passagem, analise as afirmativas a seguir e assinale a alternativa correta. A Uma bucha deve ser sempre instalada na posição horizontal, de modo que seja inserido em um furo passante, um condutor maciço de cobre ou alumínio. Devido às suas características construtivas, as buchas convencionais são imunes ao efeito corona, que é bastante presente nesse tipo de equipamento. A adição de camadas de material semicondutor, auxiliam na uniformização das linhas de força, reduzindo a ionização do ar no ponto de contato com a flange. Você assinalou essa alternativa (C) D No ponto de conexão entre condutor e a bucha, devido a alteração do material, as linhas de campo são agrupadas provocando a ionização do ar. E Perdas de energia e desgaste prematuro dos isoladores, são exemplos de consequência do uso de buchas de passagem.Questão 5/10 Equipamentos Elétricos Ler em voz alta Quando ocorre um curto-circuito, a corrente pode ser tão elevada a ponto de danificar a isolação de cabos, transformadores e demais equipamentos, gerando um efeito cascata e provocando diversas consequências Por isso fusíveis são dispositivos fundamentais em uma instalação, especialmente para sistemas susceptíveis a surtos. A respeito do elo fusível, analise as afirmativas a seguir e assinale a alternativa correta. Nota: 10.0 A elemento fusível é feito de um material condutor de alto ponto de fusão, que não sofre alterações mecânicas e Um elo fusível de botão possui nas duas extremidades botões metálicos responsáveis pela sua fixação. A cordoalha ou rabicho tem diâmetro de acordo com a corrente nominal do circuito, que pode variar de 4 mm a 9,5 mm para correntes de 1 a 200 Você assinalou essa alternativa (C) Você acertou! Cordoalha ou rabicho é condutor utilizado para conectar elemento fusível às argolas ou ao porta-fusível A corrente nominal conduzida irá definir 0 diâmetro do rabicho, que pode ser de 4 mm para correntes de 1 a 50 A ou 6,5 mm, de 65 até 100 A ou ainda, mm para a faixa de 140 a 200 conforme apresentado no item da Aula 5, Tema 1. D Elos fusíveis de argolas são muito usados junto a transformadores de altas potências, nos quais uma das argolas fica conectada à linha e a outra na bucha do transformador. E Geralmente, um fusível é feito de uma liga de estanho, que se funde a uma temperatura maior que cobre para garantir a segurança do condutor. Questão 6/10 Equipamentos Elétricos Ler em alta A chave fusível indicadora unipolar tem um destaque especial dentre as demais chaves, por ser responsável pela proteção contra sobrecorrentes nas redes aéreas de distribuição ou em pequenas subestações de consumidor. A importância desse equipamento está relacionada à sua rápida atuação, capacidade de interrupção e baixo custo, se comparada aos demais dispositivos que oferecem essa proteção, como disjuntores e religadores. A respeito de uma chave fusível indicadora unipolar, analise as afirmativas a seguir. Esse tipo de equipamento não é capaz de realizar manobra com corrente nominal sem uso de um load De acordo com a tensão, os terminais da fonte e da carga podem ser isolados por um corpo único de porcelana ou por dois isoladores do tipo pedestal. III elo fusível fica tensionado no interior do cartucho e quando ocorre a fusão do elemento fusível, sistema ejeta 0 cartucho através da ação de uma mola carregada. Com base nas afirmativas, é correto 0 que se diz em: Nota: 10.0 A B Somente a Você assinalou essa alternativa (B) Você acertou! Conforme apresentado na Aula 5, Tema 2. C Somente III III E III Questão 9/10 Equipamentos Elétricos Ler em alta Os fusíveis são dispositivos fundamentais em uma instalação, especialmente para sistemas susceptíveis a surtos. Um fusível limitador primário pode ser feito de um corpo de porcelana vitrificada ou esmaltada, que abriga um invólucro interno no qual estão localizados elemento fusível, a mola de acionamento e percursor. A respeito dos fusíveis limitadores primários, analise as afirmativas a seguir e assinale a alternativa Nota: 10.0 A Assim como elo fusível, um fusível limitador primário é tipicamente instalado em um cartucho, com objetivo de proteger transformadores de potência. Na proteção contra surtos, um fusível limitador pode substituir um disjuntor devido à sua capacidade de interromper altas correntes em um curto intervalo de tempo. Você assinalou essa alternativa (B) Você acertou! Conforme apresentado no item da Aula 5, Tema 1. Os fusíveis que são acoplados a um seccionador operam em uma estreita faixa, com valores que variam de 5 a 35 D Para um sistema com tensão nominal de 13,8 kV, 0 fusível limitador pode ter valores entre 160 e 315 E Como tem uma elevada capacidade de ruptura, esse equipamento não é recomendado para ser aplicado em sistemas cuja corrente de curto-circuito é muito
