Exercícios Equação da Continuidade

1 - Ar escoa num tubo convergente. A área da maior seção do tubo é 20 cm² e a da
menor é 10 cm². A massa específica do ar na seção 1 é 0,12 utm/m³ enquanto que na
seção 2 é 0,09 utm/m³. Sendo a velocidade na seção 1 de 10 m/s, determinar a
velocidade na seção 2 e a vazão em massa.

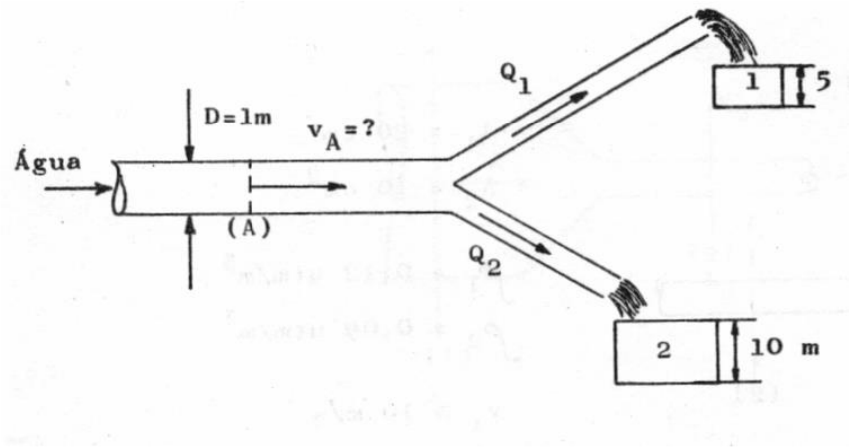

2 - Os reservatórios (1) e (2) da figura são cúbicos. São enchidos pelos tubos
respectivamente em 100 seg. e 500 seg. Determinar a velocidade da água na seção A
indicada, sabendo-se que o diâmetro é 1m.




3 - Uma tubulação conduz 2.400 l de água por segundo. Determinar seu diâmetro para
que a velocidade do líquido não ultrapasse 2 m/s.

4 - Uma tubulação é formada por dois trechos de diâmetros diferentes, D1= 0,25m e
D2= 0,15m, afim de transportar uma vazão contínua de 50 l/. Determinar sua velocidade
média em cada trecho.

5 - Um tubo transporta um certo líquido em escoamento permanente e conservativo. Na
seção inicial do tubo, com diâmetro D1 = 0,48 m, a velocidade média é de 1,6 m/s. Na
posição em que o diâmetro do tubo passa para D2 = 0,60 m, calcular a vazão e a nova
velocidade média.

6 - A água escoa com uma velocidade média de 45 cm/s em um tubo de 2 cm de
diâmetro, servindo para irrigação em jardins. Na extremidade deste tubo há uma peça
(aspersor) com 15 pequenos furos, cada um destes tendo 2 mm de diâmetro.
Desprezando perdas, calcular a velocidade média de saída nos furos.

7 - Na extremidade de um tubo com diâmetro interno de 3 cm, há um aspersor com
9 pequenos furos. Para que a velocidade média na saída de cada furo seja 16 vezes
maior que a velocidade média do tubo, determinar o raio de cada furo no aspersor.

Respostas:

1 - V2 = 26,7 m/s
Qm = 0 0024 utm/s
2 - VA = 4,14m/ s
3 – D = 1,75 m
4 - V1 = 1,02 m/s
V2 = 2,83 m/s
5 - V2 = 1,024m/s
Q = 0,2895m³/s
6 - V = 3 m/s
7 - R = 1,25 mm

Exercícios Conservação da Energia

1 - Na tubulação abaixo escoam 71 l/s de água, de modo que, no manômetro superior lê-
se 0,60 kgf/cm². Calcular a pressão no manômetro inferior, usando g = 10 m/s².



2 - Pelo tubo (1), de diâmetro D1= 600mm, escoa água com vazão Q1 = 240 l/s, a
pressão de 5 mca. Em uma determinada seção parte desta vazão sobe pelo tubo (2),
vertical a perpendicular ao tubo (1), de diâmetro D2 = 50mm, á altura de 4,5 m, para
alimentar o reservatório R de 0,29m³ de capacidade. Determinar o tempo necessário
para encher R.

3 - Em um conduto de 100 mm de raio, escoa um líquido (ɣ = 800kgf/m³), sob pressão
efetiva de 12.000 kgf/m². Sabe-se que, em um plano situado a 1,85 m abaixo do eixo do
conduto, a energia total é de 17,15 kgf.m por kgf de líquido. Calcular, usando
g = 10 m/s²:

a) a vazão em l/s;
b) a respectiva velocidade média no conduto.

4 - A água escoa num tubo cujo diâmetro é de 200 mm e a velocidade média é de 4 m/s.
Num determinado ponto, a pressão é de 10 kgf/cm², a partir daí o tubo sofre um
aumento gradual da seção transversal, nos próximos 10 m, até chegar a um novo
diâmetro de 400 mm e pressão desconhecida. Sabendo que o tubo esta na vertical e que
o primeiro ponto está acima do segundo, determinar a pressão no segundo ponto.
Usar g = 10 m/s².

5 - De uma caixa d’água sai um tubo horizontal, com diâmetro d1 = 200 mm e pequeno
comprimento. Logo após a saída, o tubo reduz seu diâmetro passando-o para d2 = 75mm
e jorra a água na atmosfera, com vazão em volume Q = 32 l/s. Calcular:
a) a velocidade média após a redução;
b) a energia total He;
c) a pressão no ponto 1.
Usar g = 10 m/s².



6- Sabendo que Pm= 5 m.c.a., pede-se para calcular a vazão de saída da tubulação que
despeja água na atmosfera. Obter as linhas energética e piezométrica cotadas.
Considerar o plano horizontal de referência (PHR) na cota zero, desprezar as perdas e
usar g = 10m/s².



7 - Calcular, para γ = 10 000 N/m³ (água):
a) a vazão Q;
b) a altura manométrica Hm;
c) a potencia da bomba Pb;
São dados ainda; Vsucçao = 1m/s; Dsucção = 100mm; Drecalque = 50mm
Desenhar LP e LE.


8- Desprezando-se as perdas, calcular a altura manométrica e a potência da bomba no
sistema condutor de 5 l/s de água. Obter LE e LP. Usar g = 10m/s².



Respostas:

1 - P2 = 1 kgf/cm²
2 - t = 67 s
3 - Q = 76,97 l/s
V1 = 2,45 m/s
4 - P2 = 11,075 kgf/cm²
5 - a) V2 = 7,243 m/s
b) He = 2,623m
c) P1/Ɣ = 2,571 m.c.a.
6- Q = 11,61 l/s
7 - a) Q = 7,854 x 10
-3
m
3
/s;
b) Hm = 19 m
c) Pb = 1492,26 W
8- a) Hm = 3,5 m
b) Pb = 175 W


Exercícios Quantidade de Movimento

1 - O tubo horizontal sofre uma redução de diâmetro de 0,3m para 0,2m. O ângulo de
curvatura é de 60° e a vazão que percorre a tubulação é de 100 l/s de água. Calcular as
resultantes Fx e Fy para que a pressão na seção (1) seja igual a 30 mca. Usar g = 10m/s².



2 - Um desviador de jato move-se com velocidade de 9 m/s. Um bocal com 5 cm de
diâmetro lança um jato de óleo com velocidade de 15 m/s, de tal forma que o jato incide
sobre o desviador. O ângulo de saída é de 60° e o peso específico do óleo é 8000 N/m³.
Desprezando o peso, calcular a força do jato contra o desviador. Obs. Perceba que o jato
é livre.


3 - A figura a seguir mostra um alargamento gradual numa tubulação vertical condutora
de água. O conjunto todo, desde a seção (1) até a seção (2) pesa 1000 N. Calcular: a) a
pressão na seção (2), sabendo que a pressão na seção (1) é de 30 kPa; b) a resultante das
forças aplicadas á direção da vazão. Usar g = 10 m/s².


4 - Pela tubulação a seguir passa água numa proporção de 10 l/s. Sendo o peso do tubo
250 N, a pressão na seção (2) igual a 5 mca., e o volume de água que o intervalo
comporta igual a 10 litros, calcular a força resultante no tubo. O diâmetro é constante
igual a 100 mm e a diferença de cotas é desprezível. Usar g = 10 m/s².


5 - Em uma curva de redução (350 mm de diâmetro na entrada e 200 mm na saída),
disposta no plano vertical, a vazão é de 0,28 m³/s de água. Tratando-se de uma curva de
pequeno comprimento e considerando-se a mesma cota para o eixo do tubo. A pressão
na entrada é de 7 m.c.a., e o volume de água contido nessa curva é de 0,084 m³. Usando
g = 10m/s² e γágua = 10 000 N/m³, obter:
a) o módulo da reação ao empuxo total na curva;
b) a direção da resultante.



6 - Em uma curva de 62°, com D1 = 0,15 m de entrada e D2 = 0,12 m na saída, disposta
no plano vertical, tem-se a reação total R = 187,5 kgf, que faz o ângulo ϴ = 35,05° com
OX. O líquido tem peso específico γ = 870 kgf/m³. A quantidade de líquido dentro da
curva pesa 26,1 kgf. Para g = 10 m/s² e vazão Q = 100 l/s, obter:
a) as reações Fx e Fz;
b) as velocidades médias V1 e V2;
c) os esforços F1 e F2;

Respostas:

1) Fx = 16,5kN
Fy = 8,33 kN
2) FR = 56,6 N
3) a) p2 = 12,9kPa
b) Fz = 4,34kN de baixo para cima.
4) FR = 154 N
5) a) FR = 10,1kN
b) y = 23°
6) a) Fx = 153,5 kgf
Fz = 107,7 kgf
b) V1 = 5,66 m/s
V2 = 8,84 m/s
c) F1 = 147,6 kgf
