JFET´s – Análise CC

CELET – Coordenação do Curso Técnico em Eletrônica
Professor: Edvaldo Moraes Ruas, EE
Vitória da Conquista - 2009

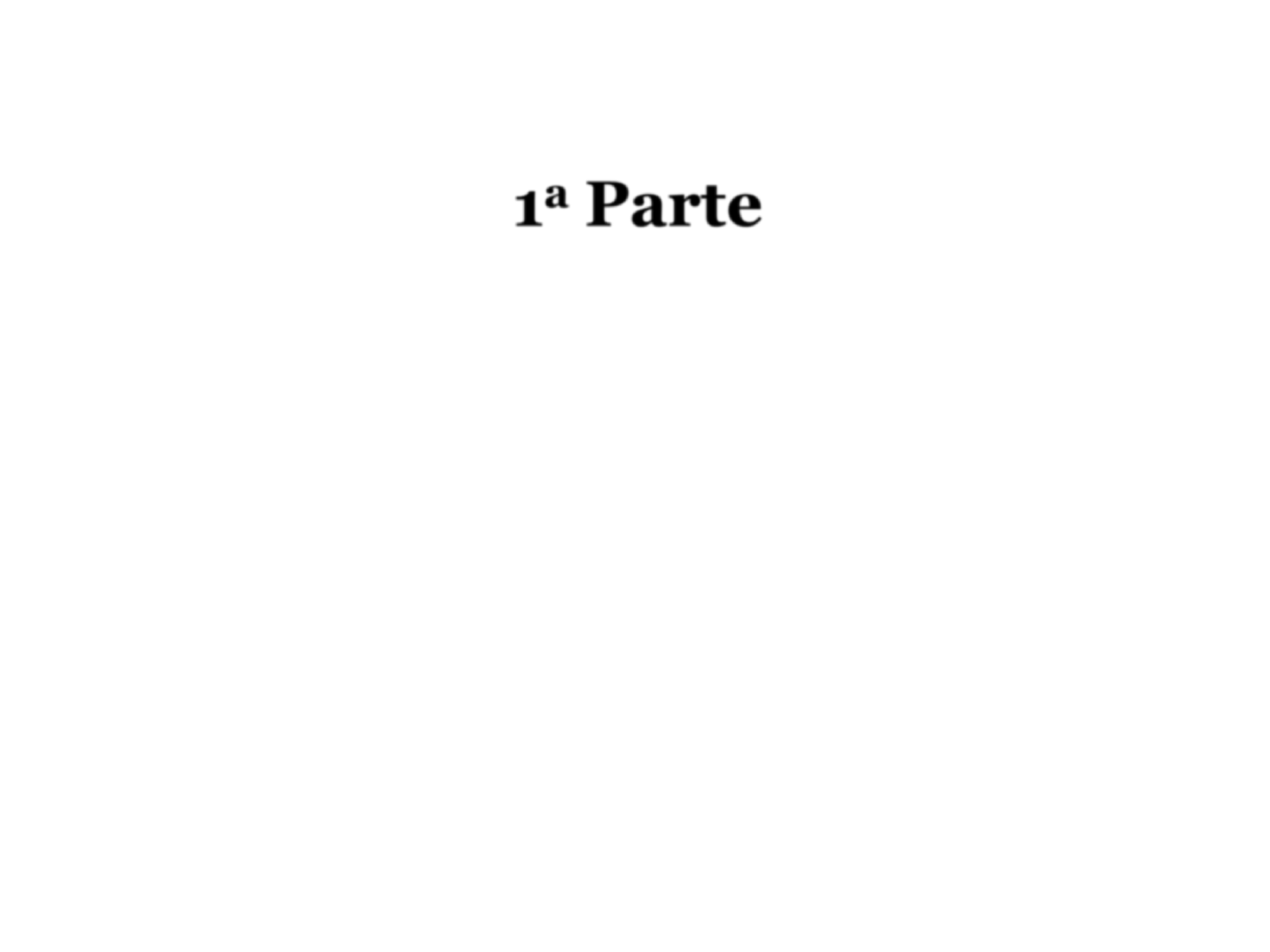

1a Parte

IFBA
• Transistor de junção por efeito de campo (Junction Field-Effect
Transistor);
• É um transistor unipolar, depende somente de um tipo de carga,
ou as lacunas ou os elétrons;

• Fonte porque os elétrons livres entram no
dispositivo nesse ponto;
• Dreno por onde os elétrons livres saem;
• Porta = gate.


• É um dispositivo sensível a tensão
JFET´s - estrutura e símbolo
 Polarização (funcionamento)
– Uma alimentação positiva VDD é ligada entre o dreno e a fonte, o que estabelece
um fluxo de elétrons livres;
– A tensão reversa VGG aplicada na junção porta-fonte cria uma camada de
depleção em volta das regiões p;
– Quanto mais negativa essa tensão, mais estreito torna-se o canal. Ou seja a
tensão reversa controla o fluxo de elétrons livres;
 A impedância de entrada alta (dezenas ou centenas de megohms).


JFET´s - Funcionamento
JFET´s
– De 0 a 4 V a corrente sobe rapidamente, região ôhmica;
– De 4 a 30 V se comporta como uma fonte de corrente, região ativa;
– Acima de 30 V, o JFET rompe-se, região de ruptura;
– Para VGS(desligado) = -4 V, a corrente de dreno ID é aproximadamente 0, região de
corte;

• Curvas de Dreno – Análise














JFET´s
– Observe que VGS(desligado) = -4 V é igual em módulo a VDS máximo na região
ôhmica;
– VGS = 0, equivale a um curto entre a porta e a fonte, e
 IDSS = 10 mA = máxima corrente do Dreno;
– Quanto mais negativa VGS menor ID.
• Curvas de Dreno – Análise














• Curva de Transcondutância
– A curva é um trecho de parábola;
– A equação desta curva, para
qualquer JFET é:

– Muitas folhas de dados só fornecem IDSS e VGS(desligado);







– A partir daí pode-se traçar a curva usando
os pontos:

JFET´s
• Polarização da Porta
– É a pior forma de polarizar o JFET;

– Em razão da variação na corrente de dreno ser
tão grande;

JFET´s – Análise CC
(b) Figura simplificada (a) Polarização da Porta
(c) O ponto Q varia demais com
polarização da porta
• Autopolarização

– Usa RS para estabilizar o circuito;
– Em um 1o momento:
 A corrente ID aumenta, logo VS aumenta pois RS é fixo;
 Isso aumenta a tensão reversa VG, que por sua vez estreita o canal e reduz
ID;
– Em um 2o momento:
 A corrente ID diminui, logo VS diminui pois RS é fixo;
 Isso diminui a tensão reversa VG, que por sua vez aumenta o canal e
aumenta ID;
– O que compensa parcialmente o aumento inicial em ID estabilizando o circuito.

JFET´s – Análise CC
• Autopolarização – Tensão porta-fonte

– Como a porta tem polarização reversa, flui uma corrente de porta
desprezível através de RG, assim:
 VG = 0
– A tensão da Fonte ao terra:
 VS = IDRS
– A tensão da porta-fonte:
 VGS = VG –VS = 0 – IDRS

 VGS = – IDRS

JFET´s – Análise CC
• Linha de Autopolarização
 ID = – VGS
 RS
– Exemplos:
→VGS = 0 ID = 0 = 0
 500

→VGS = -1 V ID = -(-1) = 2 mA
 500

→VGS = -2 V ID = -(-2) = 4 mA
 500

– A corrente de dreno varia linearmente com VGS.


JFET´s – Análise CC
Autopolarização
• Efeito da variação da Resistência da Fonte







• Projeto gráfico
 RS = – VGS
 ID
• Projeto conveniente
 RS = VGS(desligado)
 IDSS



JFET´s – Análise CC
Autopolarização
• Tolerância
– Devido às variações de VGS(desligado) e IDSS para valor de RS a ser usado em
grande escala;
– As folhas de dados incluem duas curvas, a mínima e a máxima.




JFET´s – Análise CC
• Polarização por Divisor de Tensão

 VTh = R2___ VDD VS = VTh – VGS
 R1 + R2

 ID = VTh – VGS VD = VDD – IDRD
 RS
– Se VTh for suficientemente grande para sobrepujar VGS,
 ID será aproximadamente constante;

 Problema num JFET:
– O VGS pode variar vários volts de um JFET
para outro;

– Ficando difícil estabelecer o valor de VTh.



JFET´s – Análise CC
• Polarização por Divisor de Tensão

Linha de polarização

– Quanto maior for VTh, mais horizontal a linha de
polarização se torna, porém há um limite;





JFET´s – Análise CC
• Polarização por Fontes

– A idéia aqui é de sobrepujar as variações de VGS fazendo VSS >> VGS,
porém isso é difícil.

 ID = VSS – VGS
 RS



JFET´s – Análise CC
• Polarização por Fonte de Corrente (com 2 Alimentações)

– A idéia aqui é produzir uma corrente do dreno que seja independente de VGS.
Uma corrente constante.
 IC = VEE – VBE
 RE



JFET´s – Análise CC
• Polarização por Fonte de Corrente (com 1 Alimentação)

– O TBJ, fonte de corrente, força a corrente do dreno ser igual à do coletor,
que é constante.
 ID = IC




JFET´s – Análise CC
JFET´s - Análise CA

CELET – Coordenação do Curso Técnico em Eletrônica
Prof. Edvaldo Moraes Ruas (EE)
Vitória da Conquista - 2010

IFBA
2a Parte
• É a razão: gm = ∆ID .
 ∆VGS
• Como as variações em ID e em VGS são equivalentes à correte e à tensão
CA, a equação fica
gm = id .
 vgs
 que é uma fórmula para pequeno sinal, exata para variações
infinitesimais.
• Usaremos está equação como uma aproximação para gm toda vez que o
valor de pico a pico de id for menor do que 10% da corrente do dreno no
ponto Q.
• Exemplo de como calcular gm e sua apresentação:
id = 0,2 mA gm = 0,2 m .= 2000 µS
vgs = 0,1 V 0,1

Transcondutância
• A transcondutância gm nos informa sobre o controle que a tensão da porta
tem sobre a corrente do dreno. Quanto mais alto gm mais eficiente é a
tensão da porta no controle da corrente do dreno.

Transcondutância
• Modelo π
 Esse modelo é para baixas frequências.



• Outra equação

gm = gm0 [ 1 – VGS/VGS(desl.)]

 onde: gm0 para VGS = 0;
 VGS(desl.) para gm = 0.

• Um valor preciso de VGS(off)

 VGS(off) = – 2IDSS .
 gm0

 Funcionamento
• Quando um pequeno sinal CA é acoplado à porta, ele produz variações na
tensão da porta-fonte;
• Isto produz uma corrente de dreno que varia também e que flui através do
resistor do dreno;
• Obtendo assim uma tensão CA amplificada na saída semelhante ao
pequeno sinal CA da porta.

 Inversão de fase
• Um aumento na tensão da porta-fonte
 produz mais corrente de dreno, portanto
 diminui a tensão de dreno.
• Assim, inverte a tensão de saída.

Amplificador Fonte Comum (SC)
 R1 || R2;

 RGS >> 0 circuito aberto;

 vsaída = – gmvgsRD sinal “–” inversão de fase

 vent = vgs

 vsaída . = – gmRD
 vent

 A = – gmRD

 Modelo CA do estágio SC

Ganho de Tensão (Amplificador SC)
onde:
 A= ganho de tensão sem carga;
 gm= transcondutância;
 RD = resistência do dreno.



• Este tipo de distorção é chamado distorção por lei quadráticaporque a
curva de transcondutância é parabólica;
• Uma forma de se minimizar a distorção é manter o sinal pequeno;









• Um sinal é pequeno quando a corrente do dreno tem um valor de pico a
pico menor do que 10% da corrente do dreno quiescente.






Distorção
• Se rS for suficientemente grande, a linearização local poderá reduzir a não
linearidade da curva de transcondutância.

• Tensão de entrada
 RGS >> 0
vent – vgs – gmvgsrS = 0
vent = (1 + gmrS ).vgs

• Tensão de saída
 vsaída = – gmvgsRD

Resistor de linearização (Amplificador SC)
• Ganho
vsaída = – gmRD A = – RD
 vent 1 + gmrS rS + 1/gm
rS reduz o ganho de tensão;
gm têm menos efeito no ganho de tensão;
Para se reduzir por linearização as variações em
gm, rS precisa ser muito maior do que 1/gm.

 Neste caso a tensão de saída é aproximadamente igual a tensão de entrada
e esta em fase com ela.
 Por isso o circuito é chamado de seguidor de fonte;
 Devido a sua alta impedância de entrada ele é geralmente usado no
terminal de entrada de instrumentos de medição.

Amplificador de Dreno Comum (DC)

• Tensão de entrada
 vent – vgs – gmvgsRS = 0
 vent = (1 + gmRS ).vgs

• Tensão de saída é:
 vsaída = gmvgsRS

Amplificador de Dreno Comum (DC)
• Ganho
vsaída = gmRS A = RS
 vent 1 + gmRS RS + 1/gm


O seguidor de fonte tem menor distorção que um
amplificador SC devido ao resistor da fonte não
derivado.
• Tensão de saída
 vsaída = RS . vent
 RS + 1/gm

Isto lembra um divisor de tensão.
Logo, aproximadamente: zsaída(fonte) = 1 .
 gm

 Impedância de Entrada e Saída

 zent = RS + (1/gm)

 zsaída = RS || (1/gm)

• zent = R1 || R2 para um Divisor de Tensão
• zent = RG para Autopolarização


 zsaída = RS || (1/gm)

Amplificador de Dreno Comum (DC)
• Corrente CA de entrada
 ient = id = gm vgs

Rearranjado
vgs = 1 .
ient gm

Como vgs = vent
zent = 1 .
 gm
Por exemplo, se g = 2000 µS,
zent = 1 . = 500 Ω
 2000 µ

• Portanto a impedância de entrada é baixa, por isso ele tem apenas
algumas aplicações.
Amplificador de Porta Comum (GC)
• A idéia consiste em usar somente dois pontos da linha de carga:
 corte e saturação.





Saturação Corte
VGS = 0 VGS ≤ VGS(desl.)


 Resistência CC do Estado Ligado

 A Chave JFET não é perfeita porque uma pequena resistência aparece na
saturação.
 RDS(lig.) = VGS .
 ID
Chave Analógica JFET
 Resistência CA do Estado Ligado

 A Resistência CA aparece quando o transistor esta saturado e é aplicado
um sinal CA.
 rds(lig.) = ΔVDS .
 Δ ID


 Chave Shunt






 Chave Série


Chave Analógica JFET
 Multiplexando

 Normalmente somente um dos sinais de entrada aparece na saída, ou seja,
um dos sinais de controle é zero.


Chave Analógica JFET
 Chopper JFET (Interruptor Pulsante)

• Se utilizarmos acoplamento direto, sem capacitores de acoplamento e de
derivação, e se ligarmos vários estágios, a desvantagem é o drift ou
deriva;
• Drift é um lento desvio na tensão de saída produzido pelas variações da
alimentação e do transistor.
• Para resolver esse problema é que utilizamos o método Chopper.


Chave Analógica JFET
 Algumas aplicações dos JFET´s em que suas propriedades dão uma
vantagem sobre o TBJ.

 Amplificador Buffer
• Um buffer isola o estágio anterior do posterior;
• Idealmente, um buffer deve ter uma alta impedância de entrada (na faixa
dos megohms em baixas frequências), que significa uma corrente baixa
para o estágio anterior;
• E deve ter uma baixa impedância de saída para que ele dê conta de cargas
pesadas;



• Seguidor da Fonte é um amplificador buffer.


Outras Aplicações JFET
 Amplificador de Baixo Ruído

• Ruído é qualquer perturbação indesejada superposta ao sinal útil;
• Qualquer dispositivo eletrônico produz uma certa quantidade de ruído;
• O JFET é um dispositivo de baixo ruído;
• Isto é especialmente desejável na seção de entrada, justamente porque os
estágios subsequentes amplificam o ruído com o sinal de entrada.
Outras Aplicações JFET
 Resistência Variável com a Tensão
• A região de saturação de um JFET também é chamada região ôhmica;
• Na região ôhmica, rds(ligado) pode ser controlada por VGS;
• Quanto mais negativo VGS, maior torna-se rds(ligado);
 Exemplo, de um 2N5951
 Para VGS = 0 V, ID = 0,75 mA e VDS = 100 mV
 rds(ligado) = 100 m =133 Ω
 0,75 m
 Para VGS = – 2 V, ID = 0,4 mA e VDS = 100 mV
 rds(ligado) = 100 m = 250 Ω
 0,4 m
• Quando usado dessa forma, o JFET não precisa de uma tensão CC de
dreno de alimentação, e sim, um sinal de entrada.


Outras Aplicações JFET
 Controle Automático de Ganho
• Para contrabalançar as variações de volume indesejadas, a maioria dos
receptores utilizam um controle automático de ganho.
 A = – gm rD


Outras Aplicações JFET
 Amplificador Cascode
• Amplificador Cascode é um amplificador de fonte comum que alimenta
um amplificador com porta comum;
• O amplificador SC tem ganho de
 A1 = – gm RD
• A impedância de entrada do amplificador GC é 1/gm; logo
 A1 = – gm RD = – gm 1 . = – 1
 gm
• O amplificador GC tem um ganho de
 A2 = gm RD
• Logo, o ganho total dos dois é
 A2 = A1 A2 = – gm RD
• Portanto o amplificador cascode tem o mesmo ganho do amplificador SC.
A vantagem é a sua baixa capacitância de entrada.
Outras Aplicações JFET
Amplificador GC e SC
• Ganho
vsaída = – gmRD A = – RD
 vent 1 + gmrS rS + 1/gm
• Corrente CA de entrada
 ient = id = gm vgs

Rearranjado
vgs = 1 .
ient gm

Como vgs = vent
zent = 1 .
 gm
 Limitador de Corrente
• O Limitador é capaz de proteger uma carga contra uma corrente
excessiva;

• Por exemplo, suponha que a corrente de carga normal seja
 de 1 mA. Se IDSS = 10 mA e rDS(ligado) = 200 Ω, então uma
 corrente de carga normal de 1 mA significa que o JFET
 está na região ôhmica;
 VDS = 1 m .200 = 0,2 V
• Praticamente toda a tensão da alimentação aparece na carga;

• Suponha agora que a carga esteja em curto; a corrente de carga tenta
aumentar excessivamente, forçando o JFET a ir para região ativa, onde
esta limitada a corrente de 10 mA, e funciona agora como uma fonte de
corrente.
Outras Aplicações JFET
