Adalberto Nunes de Siqueira
 Agosto - 2016

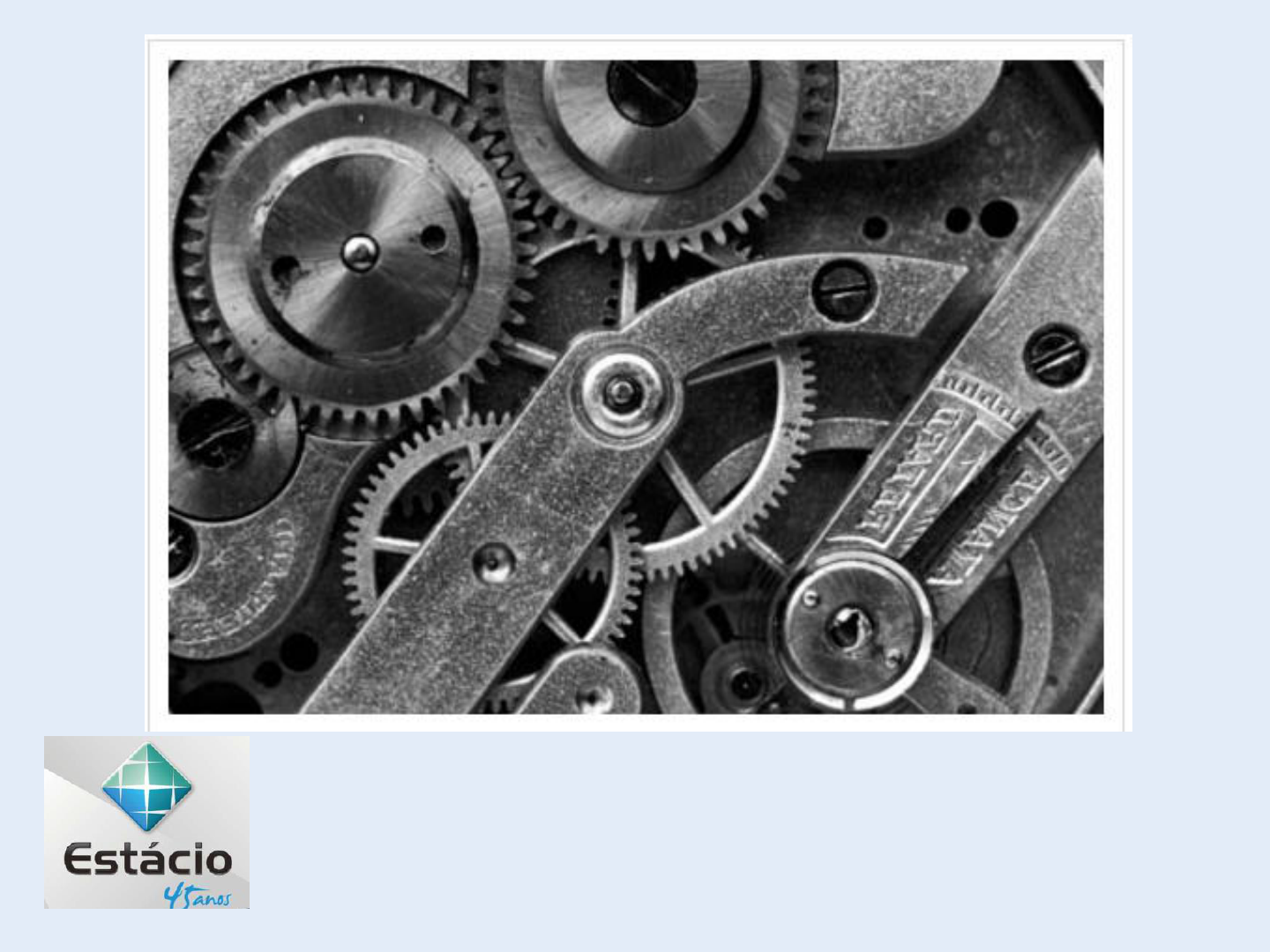

Capítulo 4 : Engrenagens
Engrenagens (filme)

São rodas com dentes padronizados internos ou externos, utilizados
para transmitir movimento e forca entre dois eixos. Sendo muitas
vezes usadas quando se deseja variar o numero de rotações e/ou
sentido da rotação de um eixo para outro. A transmissão de
movimento tem normalmente como finalidade aproveitar o máximo
de potencia gerada em trabalho mecânico util.
O movimento de rotação entre as engrenagens ocorre quando as
rodas (engrenagens) estão engrenadas, ou seja, em contato por meio
de seus dentes, permitindo que haja rotação. As engrenagens de um
mesmo conjunto podem ter tamanhos diferentes, de forma que,
quando um par de engrenagens tem rodas de tamanhos diferentes, a
engrenagem maior chama-se coroa, e a menor de pinhão.
Engrenamento : é o processo através do qual e possível
acionar rodas dentadas e gerar trabalho mecânico util.
Engrenamento indireto – é aquele no qual a movimentacão das rodas
se realiza através de correntes, conforme Figura 5.1.


Figura 5.1: Engrenamento indireto
Engrenamento direto – neste processo o movimento das rodas se
realiza sem auxilio de correntes, ou seja, as rodas se acoplam
diretamente, obedecendo ao perfil do dentado de cada uma delas.

Figura 5.2: Engrenamento direto
Classificação das engrenagens: Os principais tipos de engrenagens empregadas na
indústria e em equipamentos são:
• Engrenagens cilíndricas de dentes retos ou frontais.
• Engrenagens cilíndricas de dentes helicoidais.
• Engrenagens cônicas.

 Engrenagens cilíndricas de dentes retos ou frontais:
São engrenagens que apresentam dentados paralelos ao eixo
geométrico da roda, sendo empregadas para transmitir potencias
medias, com rotação variada.
A engrenagem cilíndrica de dentes retos e considerada o tipo mais
comum.
A seguir estão dispostos, conforme as Figuras 5.2 e 5.3, as partes de
uma engrenagem de dentes retos. Os dentes de uma engrenagem são
considerados a parte mais importante.
Figura 5.2: Partes de uma engrenagem de dentes retos
Figura 5.3: Altura do dente de uma engrenagem de dentes retos
Cremalheira – e uma barra provida de dentes, destinada a engrenar uma roda
dentada. Através desse sistema, pode-se transformar movimento de rotação
em movimento retilíneo e vice-versa.
Mecanismos de quatro barras
Dimensões de uma engrenagem : A Figura 5.4 r apresenta as dimensões de uma
engrenagem de dentes retos.
Figura 5.4: Dimensões de engrenagens de
dentes retos
Figura 5.7: Nomenclatura de uma engrenagem de dentes retos ou frontais
Cremalheira – e uma barra provida de dentes, destinada a engrenar uma roda
dentada. Através desse sistema, pode-se transformar movimento de rotação
em movimento retilíneo e vice-versa.
Engrenagens cilíndricas de dentes helicoidais
 Estas engrenagens se caracterizam pela inclinação do dentado em relação
ao eixo geométrico da roda, tendo como vantagens a alta resistência e
trabalho silencioso. São utilizadas quando ha necessidade de grandes
esforços como em caixa de redução, de cambio, etc. Além disso, permitem
transmitir potencias maiores com rotação variada.
 Entre as engrenagens helicoidais, a aplicação da engrenagem para rosca
sem fim se destaca quando se deseja uma redução de velocidade na
transmissão do movimento. As engrenagens cilíndricas com dentes
helicoidais possuem como característica a transmissão de rotação entre
eixos diversos (não paralelos), além de apresentarem um ruído menor do que
as engrenagens cilíndricas com dentes retos.


Engrenagens cônicas
 As engrenagens cônicas apresentam a forma de tronco de cone, e podem ter
dentes retos ou helicoidais, porem apresentam uma grande característica
que e a transmissão de movimento entre eixos ortogonais. Nestas
engrenagens, o dente apresenta espessura variada decrescendo da periferia
para o centro da engrenagem.
 De acordo com a inclinação do dente da roda, em relação ao seu eixo
geométrico, pode se adotar a seguinte classificação:
Obtenção de engrenagens (ver vídeo??)
Rodas dentadas podem ser obtidas através de dois processos básicos, que são:
 1) Obtenção de engrenagens com remoção de material
É o processo mais comum e pode ser realizado através de:
Fresa módulo – e considerado o processo mais simples, normalmente
empregado para rodas frontais. Neste processo, o dentado obtido pela
usinagem total de cada dente, e realizado isoladamente, sendo isto uma
desvantagem.
Escolha da fresa – para se usinar as engrenagens, são utilizadas as fresas
modulo, sendo a escolha condicionada ao numero de dentes das
engrenagens.
Fresa caracol – este processo faz parte de um processo conhecido como
geração, no qual o dentado da roda vai surgindo como um todo, porém o
perfil do dente, só e definido no final do processo, quando a engrenagem se
encontra concluída.
figura 5.10: Fabricação de engrenagem com fresa caracol
Obtenção de engrenagens sem remoção de material
 A produção de rodas dentadas, sem remoção de material, pode ser feita
através dos seguintes processos:
a) Fundição – processo empregado para obter engrenagens de grande porte, com
reduzido numero de rotações, e que atuarão mais em função do peso do que
pelo esforço.
b) Extrusão – o processo de extrusão se aplica em engrenagens com grande
numero de dentes, pequeno diâmetro e espessura, onde o esforço de
trabalho é extremamente reduzido. Exemplos de materiais utilizados na
fabricação destes tipos de engrenagens: latão, bronze, materiais não
ferrosos.
c) Estampagem – se destina a produzir engrenagens de diâmetro médio, com
elevado numero de dentes e espessura reduzida.
d) Forjamento – esse processo e utilizado para engrenagens cônicas, cujo
numero de dentes e variado, porem com maior quantidade de material.
Cálculo de engrenagens de dentes retos ou frontais:

Engrenagens cilíndricas de dentes retos ou frontais
 O modulo de uma engrenagem refere-se ao quociente resultante da divisão
do diâmetro primitivo, em relação ao numero de dentes, sempre expresso em
milímetros (mm). O modulo e normalizado e expresso com números inteiros
ou decimais. E com base no modulo e no numero de dentes que o fresador
escolhe a ferramenta que ira utilizar para usinar os dentes da engrenagem.
Posteriormente, a verificação da peca executada também e feita em função
dessas características.
Componentes de uma engrenagem de dentes retos ou frontais
Figura 5.11: Vista em corte de uma
engrenagem de dentes retos ou
frontais
Cálculo do diâmetro
O diâmetro externo corresponde ao diâmetro primitivo (dp), mais duas vezes a altura da
cabeça do dente (a) que, por sua vez, e igual a um modulo (m). Isso é fácil de verificar,
observando a Figura 5.14.
Ou seja, matematicamente:
A altura total (h) do dente de uma engrenagem cilíndrica de dentes retos,
conforme Figura 5.15, e igual a 2 módulos mais 1/6 de um modulo.
O que pode ser comprovado tematicamente por:
A altura total do dente da engrenagem, de acordo com a Figura 5.16, e obtida
através da soma da altura da cabeça do dente (a), mais a altura do pé do
dente (b), ou seja, h = a + b
Engrenagens helicoidais
 Em função da inclinação do dente da engrenagem e em relação ao seu eixo
geométrico, pode-se adotar a seguinte classificação para as engrenagens
helicoidais:
a) Roda de baixa rotação – angulo de inclinação 10º.
b) Roda de media rotação – angulo de inclinação 30º.
c) Rodade alta rotação – angulo de inclinação 45º.
Na engrenagem cilíndrica, com dentes helicoidais, a característica em sua conformação e
evidenciada conforme Figura 5.18, através do angulo α, ou seja, o angulo de inclinação da
hélice.
Cálculo de engrenagens dentes helicoidais
Estas formulas sao utilizadas para obter os valores dimensionais referentes a
engrenagens de dentes helicoidais.
Engrenagens cônicas
Em uma engrenagem cônica, o diâmetro externo (De) pode ser medido, o numero de dentes
(Z) pode ser contado e o angulo primitivo (δ) pode ser calculado. Na Figura 5.19, podemos
ver a posição dessas cotas.
Parafuso com rosca sem-fim: E o tipo de parafuso que pode apresentar uma ou
mais entradas, sendo que este número tem influência no sistema de
transmissão. Se um parafuso com rosca sem-fim tem apenas uma entrada e
esta acoplado a uma coroa de 60 dentes, em cada volta dada no parafuso a
coroa vai girar apenas um dente. Neste caso, então, como a coroa tem 60
dentes, será necessário realizar 60 voltas no parafuso para que a coroa gire
uma volta. Desta forma, a rpm da coroa e 60 vezes menor que a do parafuso.
 Se, por exemplo, o parafuso com rosca sem-fim esta girando a 1.800 rpm, a
coroa girara a 1.800 rpm, divididas por 60, que resultara em 30 rpm.
Suponha, agora, que o parafuso com rosca sem-fim tenha duas entradas e a
coroa tenha 60 dentes. Assim, a cada volta dada no parafuso com rosca
sem-fim, a coroa girará dois dentes. Portanto, será necessário dar 30 voltas
no parafuso para que a coroa gire uma volta.
 Assim, a rpm da coroa é 30 vezes menor que a rpm do parafuso com rosca
sem-fim. Se, por exemplo, o parafuso com rosca sem-fim esta girando a
1.800 rpm, a coroa girara a 1.800, divididas por 30, que resultara em 60
rpm.
