ELEMENTOS, PROJETO E CONSTRUÇÃO DE
MÁQUINAS


Atividade 1: Unidade de Estudo 1 e 2

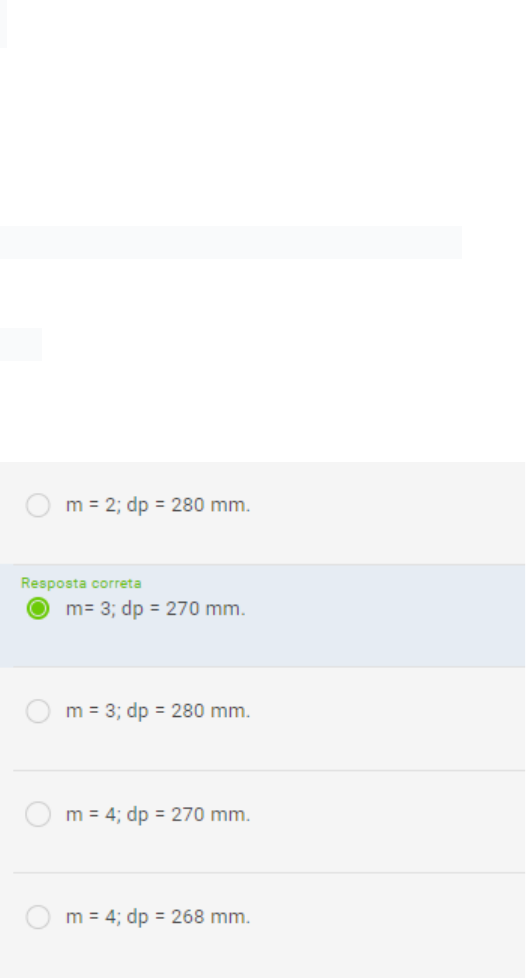

1 - Um operador de uma fábrica está diante de algumas engrenagens de dentes
retos, e o chefe dele pediu-lhe que avaliasse as engrenagens. Ele pegou uma
engrenagem aleatoriamente e percebeu que aquela tinha 90 dentes e um diâmetro
externo de 272 mm. Nesse sentido, assinale a alternativa correta sobre qual é o
módulo e o diâmetro primitivo da engrenagem, respectivamente.

2 - Um operador de uma fábrica notou que a engrenagem helicoidal de uma máquina
muito importante da fábrica quebrou. Sendo assim, ele comunicou ao chefe dele o
ocorrido, que lhe pediu que calculasse a nova engrenagem a ser substituída. O
operador, então, observou que a máquina tinha rotação média e que a engrenagem
tinha diâmetro externo de 44 mm e módulo 2. Com base nos dados que o operador
tem, assinale a alternativa que apresenta corretamente a quantidade de dentes da
engrenagem selecionada.

3 - Leia o excerto a seguir:
“Quando se deseja transmitir ou transferir potência ou movimento de um eixo rotativo
para outro existem muitas alternativas disponíveis para o projetista, incluindo correias
planas, correias em V, correias dentadas sincronizadas, transmissão por corrente,
transmissão com volantes de atrito e transmissões por engrenagens” (MOTT, 2015, p.
493).

MOTT, R. L. Elementos de máquinas em projetos mecânicos. 5. ed. São Paulo:
Pearson Education do Brasil, 2015.

Nesse sentido, assinale a alternativa em que a transmissão por engrenagem é a mais
indicada.

4 - Usam-se engrenagens cilíndricas de dentes retos para a transmissão de
movimento rotativo entre eixos paralelos; nesse caso, os dentes são retos e paralelos
ao eixo de rotação. As partes de uma engrenagem cilíndrica de dentes retos estão
representadas na figura a seguir.

Fonte: Engrenagens... (2021, on-line).
#PraCegoVer: a figura mostra o desenho de uma engrenagem de dentes retos
contendo três dentes. Na direção horizontal da figura, temos entre o final do primeiro e
o final do segundo dente, a cota “a)”. Entre o final do primeiro dente e o início do
segundo dente, está cota “c)”. Na direção vertical da figura, temos, entre o meio dos
dentes até a extremidade superior, a cota “d)”. E entre a linha mais inferior da figura
até o meio dos dentes, está a cota ”b)”.

ENGRENAGENS II. Essel, [2021]. Disponível
em: https://essel.com.br/cursos/material/01/ElementosMaquinas/33elem.pdf. Acesso
em: 25 ago. 2021.

Sobre as letras em vermelho marcadas na figura, associe o que significa cada letra às
denominações delas (a, b, c, d):

( ) Vão.
( ) Diâmetro primitivo.
( ) Passo.
( ) Cabeça do dente.

A partir das relações feitas anteriormente, assinale a alternativa que apresenta a
sequência correta.
https://essel.com.br/cursos/material/01/ElementosMaquinas/33elem.pdf

5 - A um grupo de projetistas foi dada a missão de dimensionar uma engrenagem
helicoidal. Para isso, eles precisam calcular alguns dados dessa engrenagem, que
trabalha em uma máquina de rotação média. Sabe-se que essa engrenagem tem
diâmetro interno de 33 mm e um dente com altura de 6,5 mm.

Com base nesses dados, assinale a alternativa correta para o número de dentes da
engrenagem:

6 - As máquinas e os mecanismos são formados por diversos componentes chamados
de elementos de máquinas. A divisão dos tipos de elementos é realizada, geralmente,
pelo tipo de utilização dele; dessa forma eles podem ser de apoio, de união, dentre
outros. Dentre os elementos de união, podemos destacar os acoplamentos que podem
ter a função de realizar a união entre árvores de transmissão. Um exemplo é a união
entre o eixo de um motor elétrico e de uma bomba centrífuga. Em relação aos
acoplamentos, analise as afirmativas abaixo:

I. Em uma aplicação em que os eixos não precisam ser desacoplados durante o
funcionamento deles, mas podem ser desacoplados para manutenção, utiliza-se o
acoplamento permanente.
II. O acoplamento flexível é recomendado para ser utilizado quando as árvores estão
perfeitamente alinhadas.
III. Os acoplamentos rígidos se caracterizam por vínculo completo entre as partes. Os
elementos envolvidos nesse tipo de acoplamento são as chavetas, as árvores
estriadas e os flanges.
IV. O acoplamento de dentes arqueados permite até três graus de desalinhamento
angular.

Está correto o que se afirma em:

7 - Uma fábrica está em parada programada e algumas engrenagens precisam ser
analisadas para uma possível troca. Um operador, que está fazendo a inspeção nas
máquinas, percebeu que uma engrenagem estava com as cabeças dos dentes
danificadas. Então, ele contou a quantidade de dentes (50 dentes) e resolveu medir a
altura total deles, chegando ao valor de 10,83 mm.

Com base nessa medida, assinale a alternativa correta sobre qual é o diâmetro interno
e o módulo da engrenagem, respectivamente.

8 - As engrenagens cilíndricas de dentes helicoidais são adequadas para a
transmissão de eixos paralelos entre si e para eixos com alguma inclinação. Esse tipo
de engrenagem é muito utilizado em projetos veiculares como caixa de câmbio, por
exemplo, que exige velocidade alta e baixo ruído.

Sobre a inclinação dos dentes das engrenagens helicoidais, analise as afirmativas a
seguir:

I. Para baixa rotação, o ângulo é de 10º.
II. Para baixa rotação o ângulo é menor que 10º.
III. Para alta rotação, o ângulo é de 45º.
IV. Para média rotação, o ângulo é de 45º.
V. Para alta rotação, o ângulo é de 35º.

Está correto o que se afirma em:

9 - Leia o excerto a seguir:
“Quando se usam engrenagens para transmitir movimento entre eixos concorrentes, é
necessária a utilização de engrenagens cônicas. Embora as engrenagens cônicas
sejam usualmente fabricadas para ângulo entre eixos de 90º, podem ser projetadas
para quase todos os ângulos. Os dentes podem ser fundidos, fresados ou gerados”
(SHIGLEY, 1984, p. 525).

SHIGLEY, J. E. Elementos de máquinas. Rio de Janeiro: LTC, 1984.

Com base no texto e no que foi visto durante a unidade, analise as alternativas abaixo:

I. As engrenagens cônicas de dentes retos produzem menos ruído que as
engrenagens cônicas de dentes helicoidais.
II. As engrenagens cônicas de dentes helicoidais são utilizadas quando a velocidade é
considerada alta e quando não é exigido um controle de ruído.
III. As engrenagens cônicas de dentes retos são indicadas para aplicações com
velocidade até 5 m/s.
IV. O conjunto de engrenamento é formado por uma engrenagem menor chamada
coroa, e uma engrenagem maior, pinhão.

Está correto o que se afirma em:

10 - Um estagiário está aprendendo com o chefe dele como calcular uma engrenagem
helicoidal. Ele leu, nas especificações, um termo chamado: “passo da hélice”, ficou
curioso e perguntou ao chefe como calcular essa característica da engrenagem.
Então, o chefe deu-lhe um desafio: você tem uma engrenagem helicoidal, trabalhando
em alta rotação, com módulo 2 e 18 dentes.

Nessas condições, assinale a alternativa correta para o valor aproximado do passo da
hélice.
