Prática Eletrônica Digital

Prévia do material em texto

Instituto de Engenharia e Tecnologia – IET
Curso: Engenharia Elétrica Disciplina: Eletrônica Digital


Professor: Rogério Rodrigues Lima Datas:


Realização: 10 e 17 / 05 / 2018

Entrega: 24 / 05 / 2018

Turma: EEL5BN-CM


Integrantes: Informações da Aula Prática:

1) Alexandre Teixeira Toledo - 11515698 Número: 7
2) Jíullio César da Silva - 115112686
3) Rafael Lopes Almeida - 115114523
4) Thiago Gonçalves de Abreu – 115112879

1. Objetivos
Esta prática teve como objetivo principal consolidar o conhecimento adquirido em sala de aula sobre somadores e
subtratores e nos proporcionar uma visão prática de como circuitos digitais podem ser implementados. Esta prática
teve como objetivos específicos: interpretar o diagrama fornecido pelo professor orientador, montar o circuito
somador, montar o circuito subtrator e testar o funcionamento.

2. Resultados
Materiais Utilizados:
• 1 painel (kit) Exsto XD101 (NS 0077468);
• Cabos conectores;
• 1 CI 74LS86 (XOR);
• 1 CI 74LS83 (Somador).



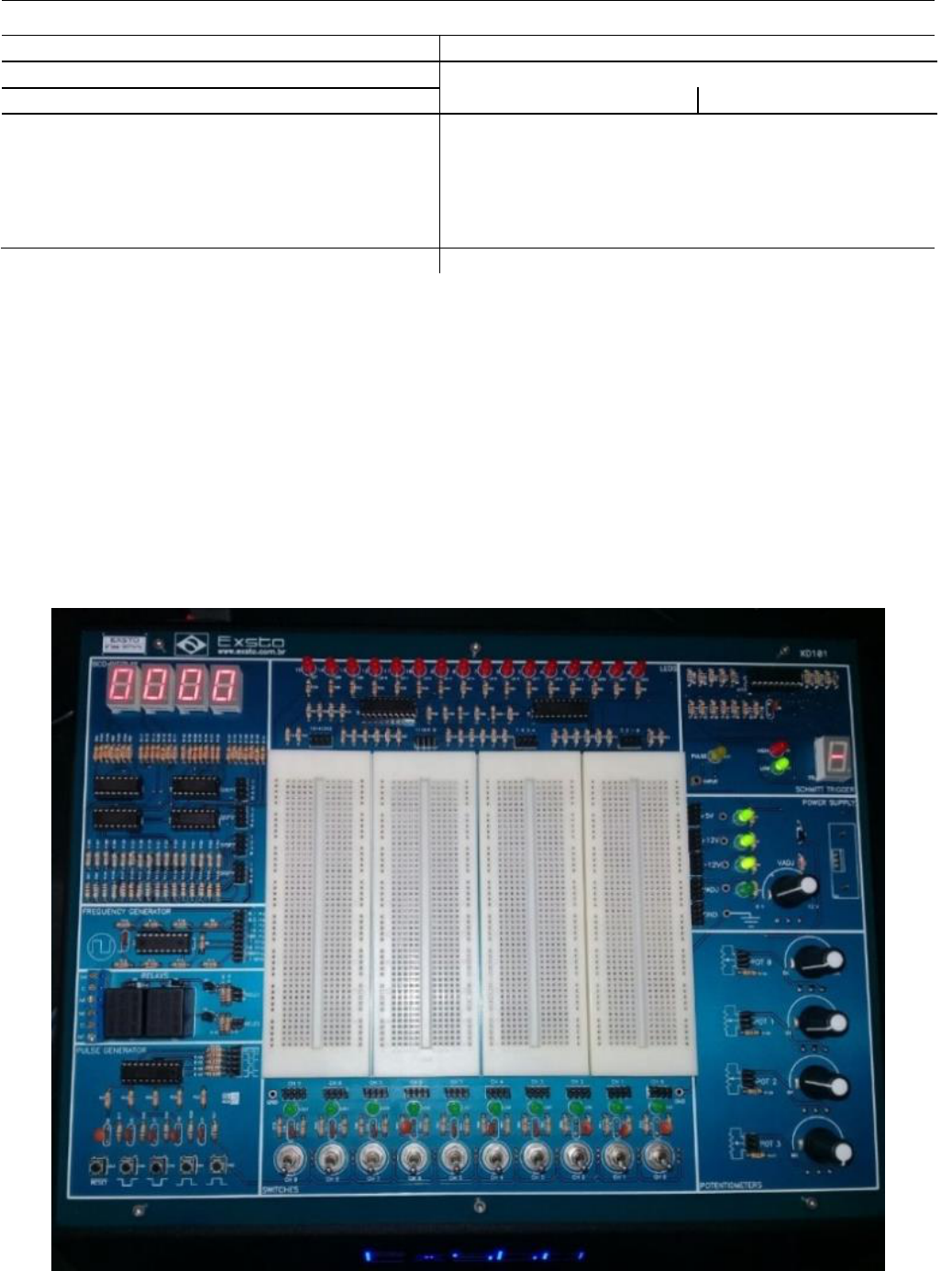

Figura 1 – Painel Exsto XD101.
FONTE: OS AUTORES, 2018.
Título: Circuito Somador Subtrator



Figura 2 – Cabos conectores e portas lógicas utilizadas na prática.
FONTE: OS AUTORES, 2018.


A primeira parte da prática foi realizar os testes dos CIs necessários, a fim de se detectar possíveis problemas antes
da execução dos procedimentos (evitando erros generalizados nas respostas). Durante os testes, nenhuma
anormalidade for detectada. Logo, avançou-se para próxima etapa do procedimento prático.

Iniciou-se a montagem do circuito lógico, que consiste em montar um circuito somador subtrator, conforme mostra
a Figura 3.



Figura 3 – Circuito somador subtrator, montado nesta prática.
FONTE: Material de Apoio.


Para esta etapa, utilizou-se o CI 74LS83 (somador) e o CI 74LS86 (XOR), diretamente. A Figura 4 mostra uma das
etapas da montagem do circuito, e a Figura 5 mostra o circuito completamente montado.


Figura 4 – Montagem do circuito somador subtrator.
FONTE: OS AUTORES, 2018.



Figura 5 – Circuito somador subtrator completamente montado.
FONTE: OS AUTORES, 2018.


Após a montagem do circuito, acionaram-se as chaves de entrada e, com os resultados de saída, construiu-se a
tabela-verdade, conforme Tabela 2.


Tabela 2 – Tabela-verdade do circuito montado



Figura 6 – Teste do circuito implementado, com resultado decimal igual a 3.
FONTE: OS AUTORES, 2018.

Durante a realização da soma (seleção com nível “0”), percebeu-se que o circuito se comportava de maneira
estranha, com LEDs não utilizados nas ligações acionados, e o display 7-segmentos com faixas “meio” acesas,
“meio” apagadas e mostrando valores incompatíveis com as somas, conforme mostra a Figura 7.


Figura 7 – Comportamento anômalo do circuito montado.
FONTE: Material de apoio.

Acionou-se, então, a chave de seleção, a fim de se verificar onde estava o erro (se foi montagem, problemas no
painel e nos cabos, se o CI estava com defeito). No entanto, ao acionar o carry de saída e, consequentemente o
circuito subtrator, os resultados foram obtidos sem problemas, e o circuito não apresentou efeitos anômalos.
Resolveu-se, então, montar o circuito novamente, utilizando outro painel e novos CIs. Na primeira tentativa, foi
possível realizar a soma entre 0 e 2 (fato comemorado pelos integrantes do grupo), mas logo em seguida, ocorreu
o mesmo problema, viabilizando a hipótese de problemas de conexão entre os cabos e o painel (mau contato).


Figura 8 – Remontagem do circuito utilizando outros componentes.
FONTE: OS AUTORES, 2018.


Com a falta de tempo no dia, optou-se por realizar a prática na seguinte.
Na nova oportunidade, foi realizada a montagem do circuito adotando uma nova estratégia: inversão das chaves
utilizadas. Com a inversão das chaves, modificou-se a conexão entre cabos e CIs. Mesmo com a nova tática, o
erro encontrado na semana anterior se repetiu, e não foi possível realizar a soma entre 4 e 6 e 7 e 9. Ao final da
montagem, o circuito foi desmontado, os materiais foram guardados e as bancadas, organizadas.

3. Observações
Durante o teste do circuito montado o painel apresentou comportamento atípico, com acendimento de leds que não
deveriam aceder, e com o display de 7 segmentos mostrando traços meio acessos. A principal suspeita foi de
problemas nos CI’s. Realizou-se a troca dos CI’s e se montou o circuito novamente. Percebeu-se que o problema
continuava, mesmo com sucessivas trocas dos CI’s. Trocou-se o painel e realizou a montagem novamente. No
entanto o problema perdurou; optou-se pela troca dos cabos e mesmo assim o problema não foi resolvido. Mesmos
com os vários testes não foi possível solucionar o problema e, consequentemente, não foi possível alcançar os
objetivos da pratica.

4. Conclusões

Está prática teve suma importância para fixar o conteúdo visto em sala de aula, pois apenas o conhecimento teórico
acerca de um tema não é abrangente para um engenheiro. É necessário também que ele possua uma visão prática
de como as coisas são executadas. A prática contribuiu muito para o incremento do raciocínio do grupo, pois houve
situações que foi necessário o debate entre os membros para a correção pontuais do circuito.
