Questão 1/4 - Instalações Elétricas Industriais

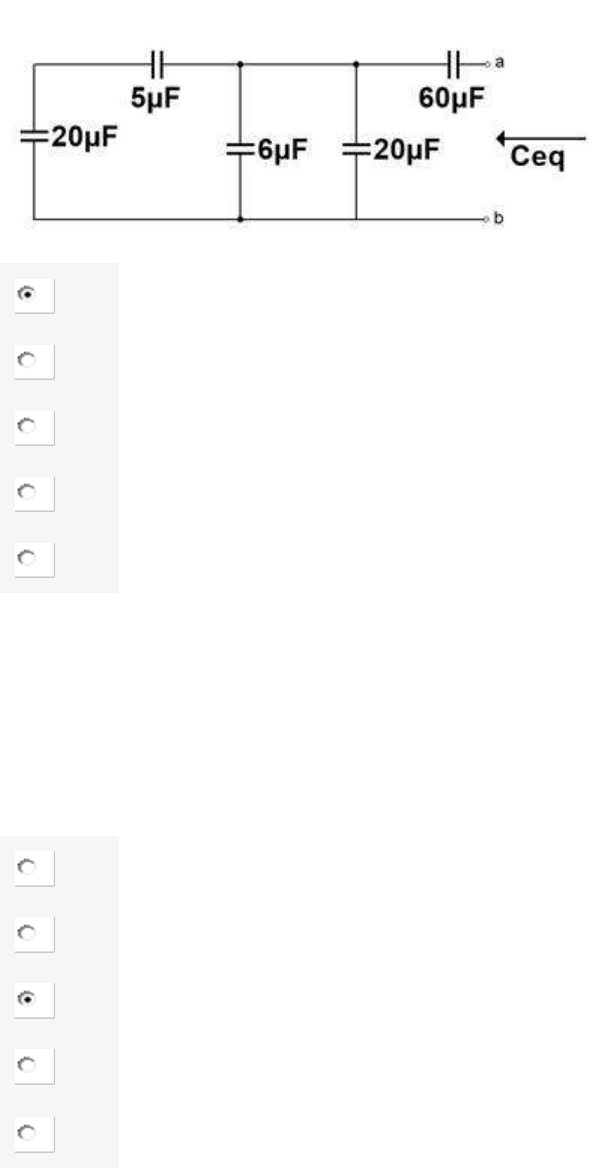

Capacitor é um componente que armazena cargas elétricas num campo
elétrico, acumulando um desiquilibrio interno de carga elétrica. Calcule a
capacitância equivalente vista pelos terminais a e b do circuito a seguir:



A 20μF20μF

B 111μF111μF

C 40μF40μF

D 2μF2μF

E 2F2F
Questão 2/4 - Instalações Elétricas Industriais
Os motores, os transformadores e outros equipamentos de unidades
consumidoras têm como força a energia elétrica, que é utilizada de duas
formas distintas: a energia reativa e a energia ativa.
A primeira delas, a energia reativa não realiza trabalho efetivo, mas é
necessária e consumida na geração do campo eletromagnético responsável
pelo funcionamento de motores, transformadores e geradores.
Qual é a unidade de medida da energia reativa?

A V

B A

C kVArh

D kW

E Km
Questão 3/4 - Instalações Elétricas Industriais
Um capacitor é um dispositivo que consiste em duas placas condutoras
(chamadas armaduras), separadas por um material isolante (dielétrico), que
serve para armazenar cargas.
A capacidade que tem um capacitor para armazenar cargas depende da
sua capacitância (C) que, por sua vez, depende da área das placas, da
espessura do dielétrico e do material de que é feito o dielétrico.
Calcule a reatância de um capacitor de 5μF5μF na frequência de 50Hz (use
o valor com arredondamento)

A 5Ω5Ω

B 50Ω50Ω

C 600Ω600Ω

D 637Ω637Ω

E 5∗10−2Ω5∗10−2Ω
Questão 4/4 - Instalações Elétricas Industriais
Circuitos na prática possuem, ambos, resistência e indutância, isto significa que a
corrente, ao percorrer tal circuito, encontrará dois tipos de oposição: a oferecida pela
resistência e a oposição da força eletromotriz de autoindução (reatância indutiva).
Tomamos como exemplo o circuito em paralelo a seguir:




A partir dessas informações calcule a impedância total (Z) desse circuito. Qual será o
valor de Z?

A 48Ω48Ω

B 60Ω60Ω

C 80Ω80Ω

D 140Ω140Ω

E 20Ω20Ω
