Teste seu conhecimento acumulado

Disc.: CIRCUITOS ELÉTRICOS I
Aluno(a): JOÃO LUIZ PINTO 201508713881
Acertos: 8,0 de 10,0 07/10/2022


Acerto: 1,0 / 1,0

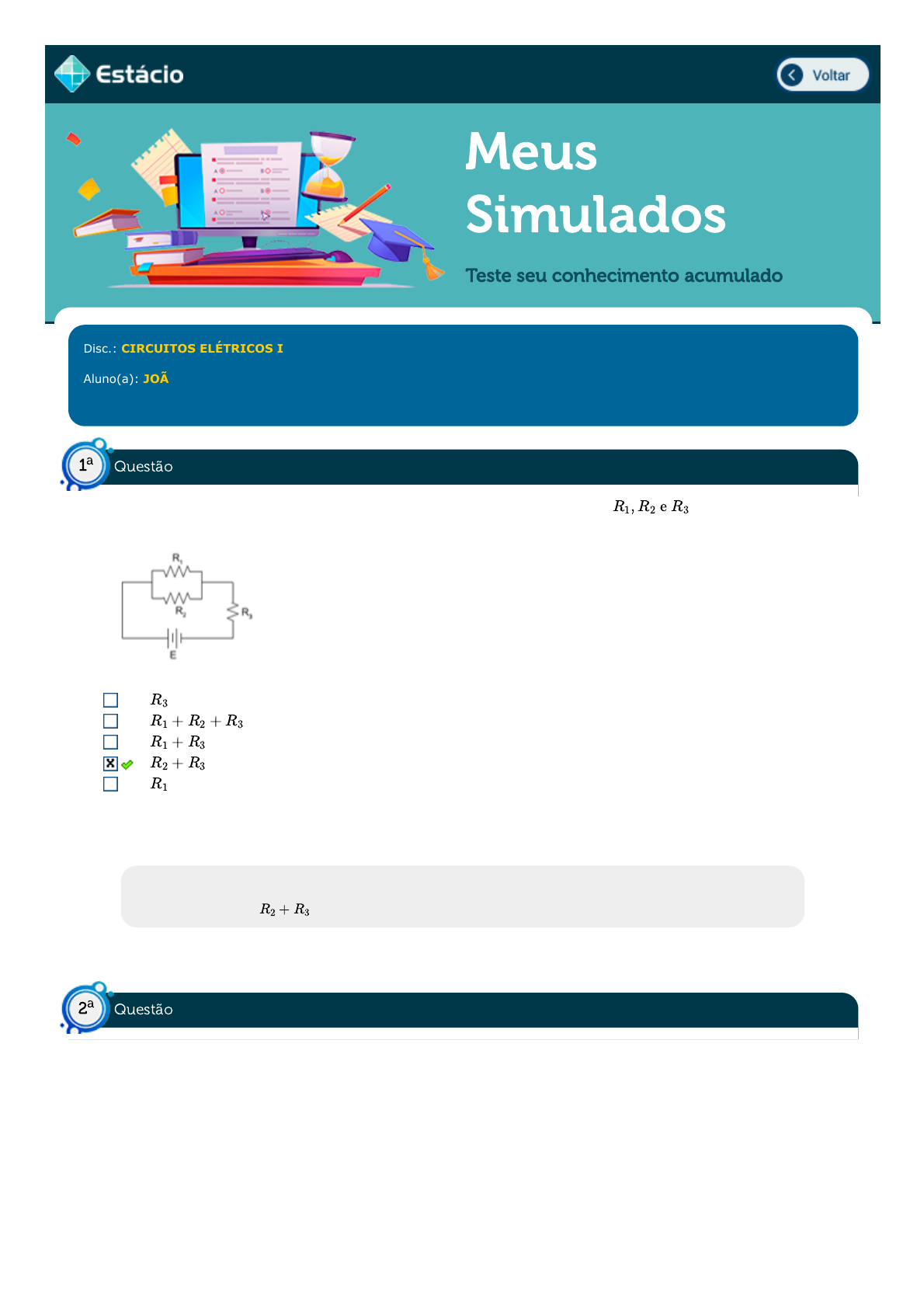

O circuito elétrico mostrado na figura a seguir é constituído de três resistores ( ) e uma fonte de
tensão E.

Respondido em 07/10/2022 18:54:21


Explicação:
A resposta correta é:


Acerto: 1,0 / 1,0
Considerando que, no circuito precedente, todos os elementos sejam ideais e c seja o nó de referência, com
tensão igual a zero, qual a tensão de Thévenin?
R1,R2 e R3
R3
R1 + R2 + R3
R1 + R3
R2 + R3
R1
R2 + R3
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
11/10/2022 08:58 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/6

Respondido em 07/10/2022 18:54:58


Explicação:
A resposta correta é:


Acerto: 1,0 / 1,0
(IF-TO,2016) Considere a associação de capacitores mostrado na figura a seguir.
Figura S4: Complementar ao exercício - Fonte IF-TO, 2016.
Determine a capacitância equivalente entre os terminais A e B.
CAB = 10 μF
CAB = 7 μF
CAB = 2,5 μF
CAB = 5 μF
 CAB = 6 μF
Respondido em 07/10/2022 18:55:24


Explicação:
A resposta certa é: CAB = 6 μF

−Va + Vb
Va
−Va
−Vb
−Vc
Va
 Questão3
a
11/10/2022 08:58 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/6

Acerto: 0,0 / 1,0
(Uesb-BA) Um capacitor de um circuito de televisão tem uma capacitância de 1,2μF. Sendo a diferença de
potencial entre seus terminais de 3.000V, a energia que ele armazena é de:
 4,6J
3,9J
 5,4J
2,8J
6,7J
Respondido em 07/10/2022 18:56:09


Explicação:
A resposta certa é: 5,4J


Acerto: 1,0 / 1,0
Considere um circuito RC, cujos valores para os componentes são:
R=5Ω
C=0,1F
Qual o valor da constante de tempo desse circuito?
50.
0,02.
 0,05.
1.
5.
Respondido em 07/10/2022 18:56:57


Explicação:
A resposta certa é: 0,05.


Acerto: 1,0 / 1,0
Considere um circuito RL sem fonte descrito como abaixo:
Qual a constante de tempo deste circuito?
1000
 0,001
1
10
100
Respondido em 07/10/2022 18:57:30
 Questão4
a
 Questão5
a
 Questão6
a
11/10/2022 08:58 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/6


Explicação:
A resposta certa é: 0,001


Acerto: 1,0 / 1,0
(COPEL - 2016) Considerando que o circuito elétrico mostrado ao lado opera em regime permanente, assinale
a alternativa que apresenta o valor da potência fornecida pela fonte de tensão:
Figura Q19 complementar ao exercício - Fonte: COPEL, 2016.
 40 W
50 W
33,3 W
0 W
20 W
Respondido em 07/10/2022 18:58:16


Explicação:
A resposta certa é: 40 W


Acerto: 1,0 / 1,0
(CESPE - 2018) No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de
tensão de amplitude A aplicado em um instante t0, e i1(t) e i2(t) são correntes de malha.
Figura Q11 complementar ao exercício ‒ Fonte CESPE, 2014.
Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais,
assinale a alternativa correta:
Se, antes do instante t0, o indutor L e o capacitor C estivessem sem energia armazenada, então,
imediatamente após o instante t0, a tensão vc(t) teria assumido transitoriamente o valor A.
Em regime permanente, a corrente i2(t) é igual a A/R2.
Em regime permanente, a energia elétrica armazenada no capacitor será CA2/2.
A potência elétrica dissipada no indutor é R1i1 2 (t).
 A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.
 Questão7
a
 Questão8
a
11/10/2022 08:58 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/6
Respondido em 07/10/2022 18:59:25


Explicação:
A resposta certa é: A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.


Acerto: 0,0 / 1,0

Em uma experiência com o Princípio de Superposição e Equivalente de Thevenin, responda:
Uma fonte de tensão nula corresponde a:
 Curto circuito
Circuito aberto
Circuito com resistência em delta
 Circuito com corrente nula
Circuito com resistência ¿infinita¿
Respondido em 07/10/2022 19:00:22


Explicação:
Resposta: Curto circuito
- Justificativa: aplicação imediata da teoria envolvida


Acerto: 1,0 / 1,0

Em uma experiência de laboratório sobre a Análise Nodal e a Análise de Malhas, temos um circuito com
alimentação de 10V e com 5 resistores iguais em série, podemos afirmar que a tensão medida em cada
resistor corresponderá a:
1 V
4 V
 2 V
5 V
10 V
Respondido em 07/10/2022 19:00:37


Explicação:
Resposta: 2 V
 - Justificativa: a alimentação de 10V se divide em partes iguais para cada resistor
