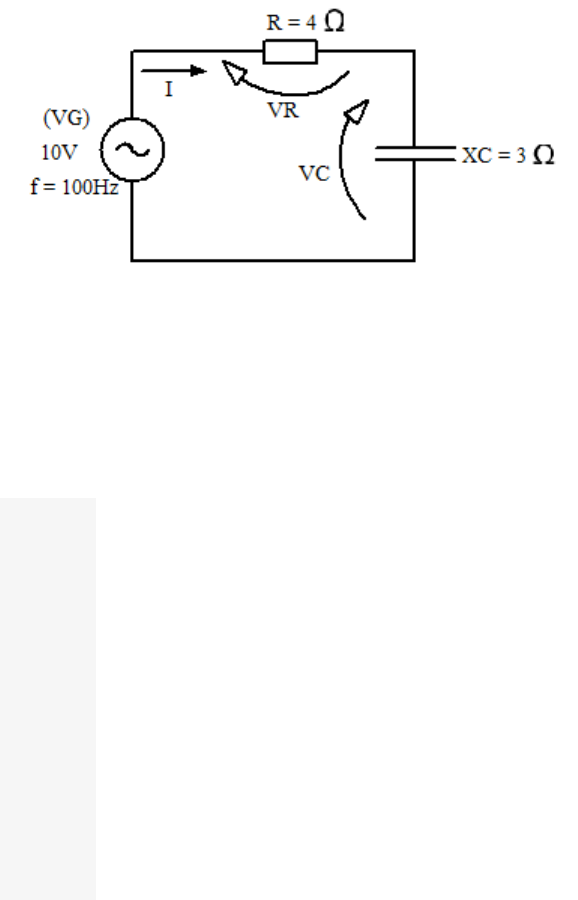

<p>Questão 1/10 - Instalações Elétricas Industriais</p><p>Um capacitor é um elemento do circuito elétrico responsável pelo acúmulo de cargas para liberá-la no momento certo. Um circuito composto de um resistor e de um capacitor e uma força eletromotriz, é denominado circuito RC. No circuito a seguir temos um exemplo de circuito RC série.</p><p>Tomando como base o circuito da figura, qual das alternativas, apresentam os valores corretos para as grandezas a seguir?</p><p>I - Impedância total (Z)</p><p>II - Corrente (I)</p><p>III- Tensão sobre o resistor (VR)</p><p>IV - Tensão sobre o capacitor (VC)</p><p>V - Capacitância (C)</p><p>A</p><p>Z=7Ω,I=5A,VR=10V,VC=5V,C=530μFZ=7Ω,I=5A,VR=10V,VC=5V,C=530μF</p><p>B</p><p>Z=5Ω,I=2A,VR=8V,VC=6V,C=530μFZ=5Ω,I=2A,VR=8V,VC=6V,C=530μF</p><p>Você assinalou essa alternativa (B)</p><p>C</p><p>Z=5Ω,I=2A,VR=5V,VC=7V,C=630μFZ=5Ω,I=2A,VR=5V,VC=7V,C=630μF</p><p>D</p><p>Z=5Ω,I=150A,VR=8V,VC=6V,C=730μFZ=5Ω,I=150A,VR=8V,VC=6V,C=730μF</p><p>E</p><p>Z=15Ω,I=12A,VR=18V,VC=16V,C=1530μFZ=15Ω,I=12A,VR=18V,VC=16V,C=1530μF</p><p>Questão 2/10 - Instalações Elétricas Industriais</p><p>Capacitor é um componente que armazena cargas elétricas num campo elétrico, acumulando um desequilíbrio interno de cargas elétricas. Com base nas regras de associação de capacitores, assinale a alternativa que apresenta a capacitância equivalente vista pelos terminais a e b do circuito a seguir.</p><p>A</p><p>20μF20μF</p><p>Você assinalou essa alternativa (A)</p><p>B</p><p>111μF111μF</p><p>C</p><p>40μF40μF</p><p>D</p><p>2μF2μF</p><p>E</p><p>2F2F</p><p>Questão 3/10 - Instalações Elétricas Industriais</p><p>Um capacitor é um dispositivo que consiste em duas placas condutoras (chamadas armaduras), separadas por um material isolante (dielétrico), que serve para armazenar cargas.</p><p>A capacidade que tem um capacitor para armazenar cargas depende da sua capacitância (C) que, por sua vez, depende da área das placas, da espessura do dielétrico e do material de que é feito o dielétrico.</p><p>Considere um capacitor de 5μF5μF que opera na frequência de 50Hz. Assinale a alternativa que apresenta o valor aproximado da reatância desse capacitor.</p><p>A</p><p>5Ω5Ω</p><p>B</p><p>50Ω50Ω</p><p>C</p><p>600Ω600Ω</p><p>D</p><p>637Ω637Ω</p><p>Você assinalou essa alternativa (D)</p><p>E</p><p>5∗10−2Ω5∗10−2Ω</p><p>Questão 4/10 - Instalações Elétricas Industriais</p><p>A figura a seguir é um exemplo de um circuito RLC, no qual a tensão sobre o resistor é de 6V, no capacitor é 20V e no indutor é de 12V. Se a corrente que atravessa esses componentes é de 0,01 A, faça a análise do circuito e assinale a alternativa que apresenta corretamente o valor da tensão da fonte (VG) e da impedância total do circuito (Z).</p><p>A</p><p>VG=1V,Z=1000ΩVG=1V,Z=1000Ω</p><p>B</p><p>VG=10V,Z=100ΩVG=10V,Z=100Ω</p><p>C</p><p>VG=10V,Z=1000ΩVG=10V,Z=1000Ω</p><p>Você assinalou essa alternativa (C)</p><p>D</p><p>VG=1V,Z=1ΩVG=1V,Z=1Ω</p><p>E</p><p>VG=1000V,Z=1000ΩVG=1000V,Z=1000Ω</p><p>Questão 5/10 - Instalações Elétricas Industriais</p><p>Motores elétricos são encontrados nas mais variadas formas e tamanhos, cada qual apropriado à sua tarefa. Não importa quanto torque ou potência um motor deva desenvolver, com certeza, você encontrará no mercado aquele que lhe é mais satisfatório. Por isso devemos saber suas diferenças.</p><p>Qual a principal diferença entre um motor CA e um Motor CC.</p><p>A</p><p>Nenhuma os motores são iguais</p><p>B</p><p>Um motor CC trabalha com corrente continua e alternada</p><p>C</p><p>Um motor CA trabalha com corrente continua e alternada</p><p>D</p><p>Um motor CA trabalha com corrente alternada e um motor CC trabalha com corrente continua</p><p>Você assinalou essa alternativa (D)</p><p>E</p><p>Um motor CC trabalha com corrente alternada e um motor CA trabalha com corrente continua</p><p>Questão 6/10 - Instalações Elétricas Industriais</p><p>Os motores, os transformadores e outros equipamentos de unidades consumidoras têm como força a energia elétrica, que é utilizada de duas formas distintas: a energia reativa e a energia ativa.</p><p>A primeira delas, a energia reativa não realiza trabalho efetivo, mas é necessária e consumida na geração do campo eletromagnético responsável pelo funcionamento de motores, transformadores e geradores.</p><p>Qual é a unidade de medida da energia reativa?</p><p>A</p><p>kVA</p><p>B</p><p>VAh</p><p>C</p><p>kVArh</p><p>Você assinalou essa alternativa (C)</p><p>D</p><p>kW</p><p>E</p><p>kWh</p><p>Questão 7/10 - Instalações Elétricas Industriais</p><p>Um circuito RLC em série é percorrido por uma corrente senoidal de frequência variável. Estuda-se a intensidade da corrente que percorre o circuito, bem como a tensão em seus terminais, em função da frequência.</p><p>Tome como base o circuito a seguir:</p><p>Assuma os seguintes valores:</p><p>· C = 50pF,</p><p>· L = 50µH  e</p><p>· R =100Ω100Ω</p><p>· f=2 MHz</p><p>Qual das alternativas apresenta corretamente os valores da reatância capacitiva e da reatância indutiva desse circuito?</p><p>A</p><p>XC=1592,35ΩeXL=628ΩXC=1592,35ΩeXL=628Ω</p><p>Você assinalou essa alternativa (A)</p><p>B</p><p>XC=100ΩeXL=150ΩXC=100ΩeXL=150Ω</p><p>C</p><p>XC=100kΩeXL=150kΩXC=100kΩeXL=150kΩ</p><p>D</p><p>XC=620ΩeXL=1500ΩXC=620ΩeXL=1500Ω</p><p>E</p><p>XC=1ΩeXL=15ΩXC=1ΩeXL=15Ω</p><p>Questão 8/10 - Instalações Elétricas Industriais</p><p>No dia a dia da indústria são ligados diversos tipos de cargas. Quando se fala em carga podemos generalizar como qualquer componente eletroeletrônico ligado numa fonte de energia que gera trabalho ou uma atividade produtiva. Podemos classificar em cargas estáticas e cargas dinâmicas. Qual das alternativas a seguir descreve a definição de cargas estáticas.</p><p>A</p><p>As cargas estáticas são cargas que não mudam o comportamento da tensão e da corrente ao longo do tempo.</p><p>Você assinalou essa alternativa (A)</p><p>B</p><p>As cargas estáticas são cargas que atuam somente a noite</p><p>C</p><p>As cargas estáticas mudam o comportamento da tensão e da corrente ao longo do tempo.</p><p>D</p><p>As cargas estáticas são provenientes somente do uso de corrente continua</p><p>E</p><p>As cargas estáticas funcionam somente durante dez minutos e devem ser desligadas durante 20 minutos.</p><p>Questão 9/10 - Instalações Elétricas Industriais</p><p>Nós podemos considerar uma carga em regime permanente, ou seja, a carga já passou por todas as alterações de corrente e tensão e está sem alterações ao longo do processo. Qual das alternativas a seguir é um exemplo de carga estática.</p><p>A</p><p>Ferro de passar</p><p>Você assinalou essa alternativa (A)</p><p>B</p><p>Motor a combustão</p><p>C</p><p>Motor elétrico CA</p><p>D</p><p>Fone de ouvido</p><p>E</p><p>Óculos de Segurança</p><p>Questão 10/10 - Instalações Elétricas Industriais</p><p>O eletromagnetismo é uma área da física que estuda a correlação entre os fenômenos magnéticos e elétricos em um material. Devido a essa relação, é extremamente importante em circuitos e máquinas elétricas.</p><p>O campo magnético magnético pode ser definido como uma região do espaço, capaz de provocar uma força sobre uma carga elétrica, que se desloca no seu interior. Um material ferromagnético pode ser transformado em um ímã, se submetido a um campo magnético intenso. Esse processo chama-se imantação ou magnetização.</p><p>Suponha que temos um ímã de ferrite, com seus polos sul e norte. O que acontece quando partimos esse imã ao meio?</p><p>A</p><p>Os dois pedaços perdem o efeito magnético</p><p>B</p><p>Serão obtidos dois outros imãs.</p><p>Você assinalou essa alternativa (B)</p><p>C</p><p>Ocorre a separação do polo norte e sul</p><p>D</p><p>Os polos de mesmo nome começam a se atrair</p><p>E</p><p>O pedaço menor perde o efeito magnético</p><p>image1.png</p><p>image2.jpeg</p><p>image3.png</p><p>image4.png</p>
