Estática das Construções Estruturas Isostáticas (ECE08) - Avaliação I - Individual

Prévia do material em texto

Prova Impressa
GABARITO | Avaliação I - Individual (Cod.:1527324)
Peso da Avaliação 2,00
Prova 102476207
Qtd. de Questões 10
Acertos/Erros 10/0
Nota 10,00

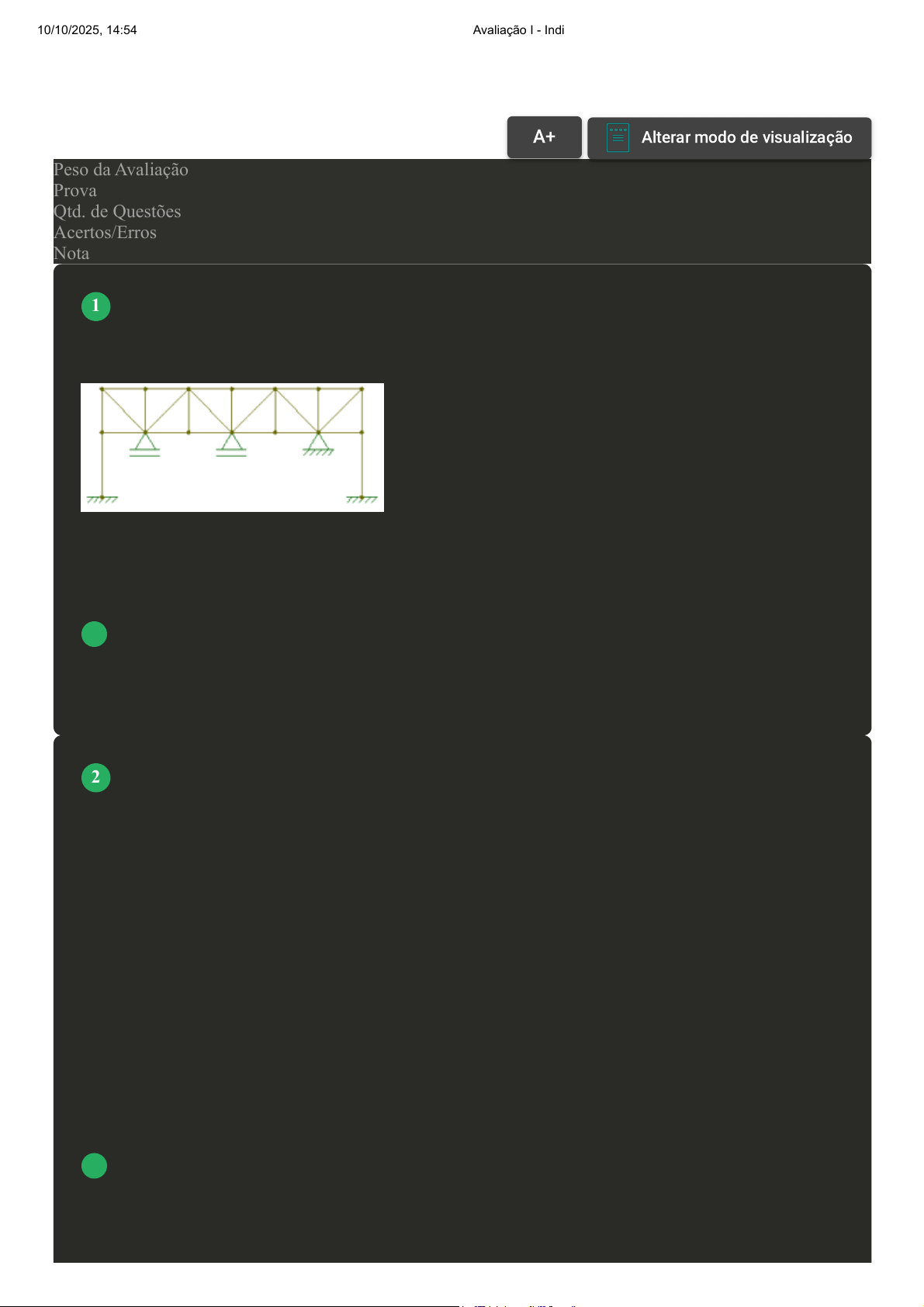

A concepção estrutural de uma edificação deve evitar deslocamentos que provoquem
desconforto aos usuários. As forças que atuam sobre uma edificação devem ser absorvidas pelo solo,
através das fundações, de maneira que não haja esforço resultante em nenhuma outra direção. Tendo
como base a figura anexa, quantos apoios de 1º, 2º e 3º gênero existem, respectivamente?
A Um, um e três.
B Um, dois e dois.
C Dois, um e dois.
D Dois, dois e um.
Estrutura é a parte resistente de uma construção, de uma máquina, de um automóvel, de um
navio, de um avião, de um objeto, de uma planta, de um animal etc. Olhando ao nosso redor,
observamos que tudo o que nos cerca possui uma estrutura: o edifício em que estamos, o computador
que utilizamos, a estante em que guardamos nossos livros e a cadeira em que nos sentamos têm uma
estrutura. Sobre os conceitos fundamentais em análise estrutural, analise as sentenças a seguir:
I- O momento gerado por uma força é igual à soma da sua intensidade e distância da força ao ponto
analisado.
II- Toda força aplicada em um ponto possui módulo, direção e sentido.
III- Toda força aplicada em um plano irá gerar um binário em outro ponto qualquer diferente do qual
a força é aplicada.
Assinale a alternativa CORRETA:
A Somente a sentença I está correta.
B As sentenças I e II estão corretas.
C As sentenças II e III estão corretas.
 VOLTAR
A+ Alterar modo de visualização
1
2
10/10/2025, 14:54 Avaliação I - Individual
about:blank 1/5
D Somente a sentença II está correta.
Uma estrutura é considerada isostática quando o número de incógnitas é igual ao número de
equações de equilíbrio do sistema. Considerando a estrutura isostática na figura anexa, analise as
sentenças a seguir:

I- A reação vertical no apoio "A" é de 325 KN.
II- O momento fletor no apoio "A" é de 2920 KN.m.
III- O momento fletor no tramo A-B pode ser escrito como: M(x) = -10x² + 310x - 2930; com x=0 em
"A" e x=8 em "B".
IV- O momento fletor no tramo D-E pode ser escrito como: M(x) = -100X + 60; com x=0 em "E" e
x=4 em "D".
Assinale a alternativa CORRETA:
A As sentenças I, II e IV estão corretas.
B As sentenças I, II e III estão corretas.
C As sentenças I e III estão corretas.
D As sentenças III e IV estão corretas.
O engenheiro deve entender quais são as características das conexões entre elementos estruturais
(vigas, pilares, lajes e fundações) para que permaneçam na posição desejada, mesmo quando
carregados. Considerando a viga na imagem anexa, determine as reações de apoio e assinale a
alternativa CORRETA:
A VA = 60 kN; VB = 66 kN.
B VA = 7 kN; VB = 7 kN.
C VA = 63 kN; VB = 63 kN.
3
4
10/10/2025, 14:54 Avaliação I - Individual
about:blank 2/5
D VA = 70 kN; VB = 70 kN.
Esforço cortante, força cortante ou força de cisalhamento é a força interna desenvolvida em
membros estruturais que atua tangencialmente sobre a área de seção transversal de uma peça. Sobre
os esforços e tensões atuantes nas estruturas, classifique V para as sentenças verdadeiras e F para as
falsas:
( ) As tensões nos pontos de uma viga são diretamente proporcionais aos esforços solicitantes que
atuam nas seções transversais.
( ) A força cortante é obtida somando as forças perpendiculares ao eixo da viga.
( ) Os esforços reativos são todas as cargas que a estrutura das construções deve suportar, caso
contrário, a estrutura perde seu funcionamento e não justifica o seu uso.
( ) Para caracterizar o estado de tensão dos pontos de uma estrutura constituída por barras, é preciso
determinar as tensões que atuam nos três planos perpendiculares entre si, dois a dois.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - F.
B F - F - V - F.
C V - V - F - V.
D V - F - F - F
As estruturas são constituídas por elementos estruturais, como: lajes, vigas, pilares e fundações. Os
elementos estruturais são responsáveis por receber e transmitir os efeitos das ações sofridas na
estrutura, acarretando deformações.
Quais são tipos de elementos estruturais mais utilizados?
A As barras, as folhas e os blocos.
B Os esquadros, as folhas e os blocos.
C As barras e os blocos.
D As barras, as folhas, as medidas e os blocos.
A viga isostática engastada, com a extremidade direita em balanço, está sujeita a dois tipos de
carregamentos. Um carregamento distribuído de 20 kN/m ao longo de toda a viga e uma carga
pontual na extremidade direita (ponto B). Considerando essa viga, classifique V para as sentenças
verdadeiras e F para as falsas:

( ) A reação de apoio vertical em "A" é de 250 kN.
( ) O momento fletor em "A" gira no sentido anti-horário e possui valor de 1500 kN.m.
( ) O momento máximo desta viga ocorre a dois metros do apoio "A".
( ) O esforço cortante no meio do vão é nulo.
5
6
7
10/10/2025, 14:54 Avaliação I - Individual
about:blank 3/5
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - F.
B F - V - F - V.
C V - F - F - F.
D V - F - V - F.
O exercício apresenta uma viga biapoiada com uma carga distribuída de 15 kN/m, a distância entre os
apoios é de 200 cm, o primeiro apoio é 2º gênero e o segundo apoio é de 1º gênero como mostra a
figura. Determine as reações de apoio da viga apresentada:
Fonte: Ribeiro (2019, p. 24)
Fonte: RIBEIRO, André Valmir Saugo. Estática das construções: estruturas isostáticas. Indaial:
UNIASSELVI, 2019.
Assinale a alternativa CORRETA:
A Rax=15kN; Ray=15kN; Rby=15kN.
B Rax=0; Ray=15kN; Rby=15kN.
C Rax=0; Ray=10kN; Rby=16kN.
D Rax=15kN; Ray=16kN; Rby=8kN.
A viga isostática biapoiada, com apoios nas extremidades, está submetida a um carregamento
distribuído em uma extensão de 5,0 metros a partir do apoio da extremidade direita. Um carregamento
pontual de 50 kN, distante de 1,0 metro do apoio esquerdo, também atua na viga. Com base nessa
viga, classifique V para as sentenças verdadeiras e F para as falsas:
( ) No ponto D, o esforço cortante é de 28,57 KN e o esforço normal é nulo.
( ) No ponto C, o momento fletor é de 71,43 KNm.
8
9
10/10/2025, 14:54 Avaliação I - Individual
about:blank 4/5
( ) A reação de apoio vertical no ponto A é de 78,57 kN.
( ) A reação de apoio vertical no ponto B é de 71,43 kN.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - F.
B V - F - V - F.
C V - F - V - V.
D F - V - V - V.
Os diagramas de força cortante e momento fletor auxiliam na identificação dos pontos críticos
de cargas em uma estrutura. A partir da análise destes diagramas é possível dimensionar os elementos
estruturais para resistir às cargas de projeto. Com relação à viga na imagem anexa, analise as
sentenças a seguir:
I- A reação de apoio em A e em B são iguais no valor de 31 kN.
II- O esforço cortante no vão entre os pontos D e E é nulo.
III- O momento fletor no ponto F é de 62 kN.m.
IV- O esforço cortante entre os pontos F e B é de 21 kN.
Assinale a alternativa CORRETA:
A As sentenças I e IV estão corretas.
B As sentenças I, II e III estão corretas.
C As sentenças III e IV estão corretas.
D As sentenças II e IV estão corretas.
10
Imprimir
10/10/2025, 14:54 Avaliação I - Individual
about:blank 5/5
