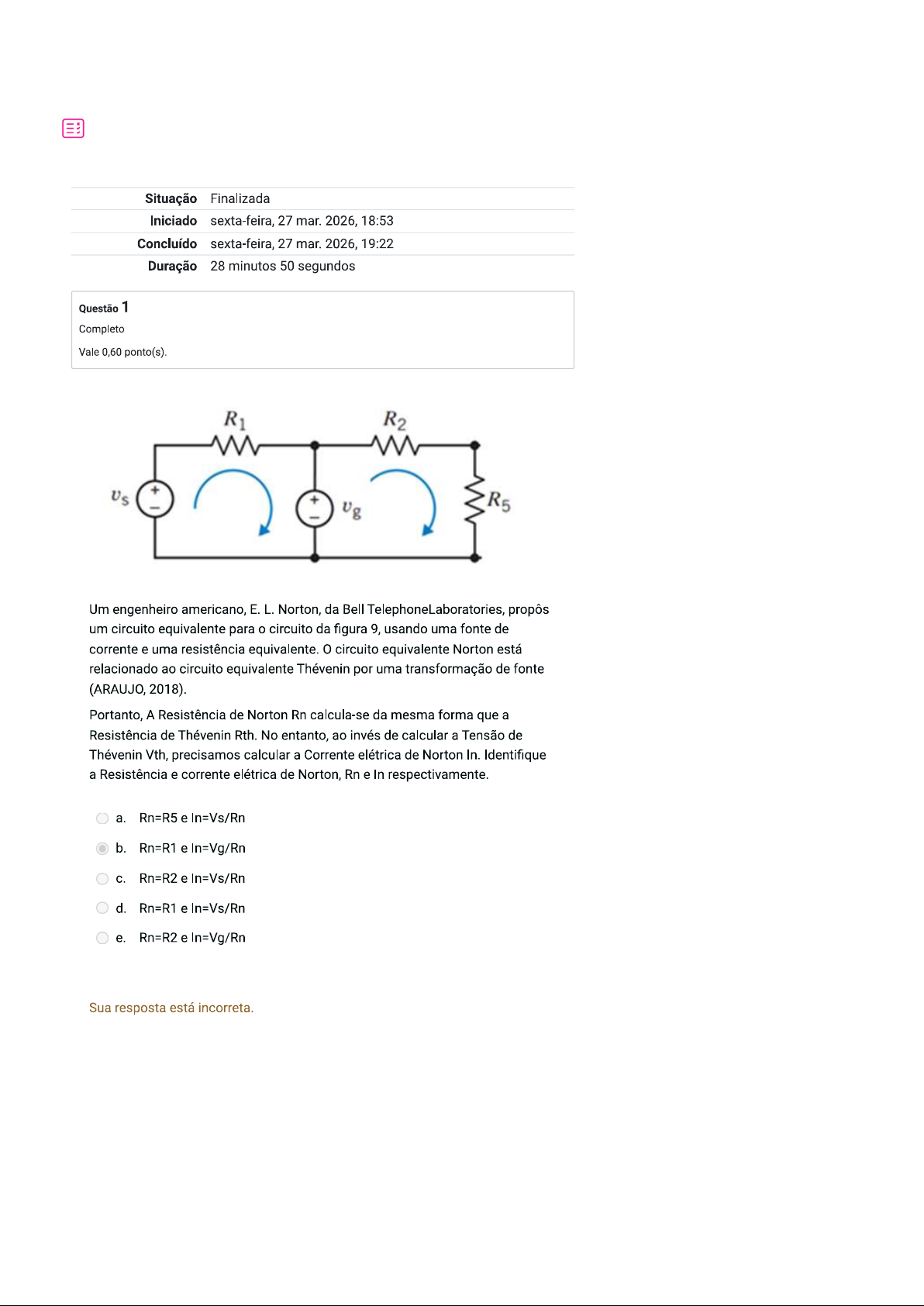

Situação Finalizada Iniciado sexta-feira, 27 mar. 2026, 18:53 Concluído sexta-feira, 27 mar. 2026, 19:22 Duração 28 minutos 50 segundos Questão 1 Completo Vale 0,60 ponto(s). R₁ R₂ + + R₅ Um engenheiro americano, E.L. Norton, da Bell TelephoneLaboratories, propôs um circuito equivalente para o circuito da figura 9, usando uma fonte de corrente e uma resistência equivalente. circuito equivalente Norton está relacionado ao circuito equivalente Thévenin por uma transformação de fonte (ARAUJO, 2018). Portanto, A Resistência de Norton Rn calcula-se da mesma forma que a Resistência de Thévenin Rth. No entanto, ao invés de calcular a Tensão de Thévenin Vth, precisamos calcular a Corrente elétrica de Norton In. Identifique a Resistência e corrente elétrica de Norton, Rn e In respectivamente. a. Rn=R5 e In=Vs/Rn b. Rn=R1 e In=Vg/Rn C. Rn=R2 e In=Vs/Rn d. Rn=R1 e In=Vs/Rn e. Rn=R2 e In=Vg/Rn Sua resposta está incorreta.Questão 2 Completo Vale 0,60 ponto(s). A tensão elétrica, também conhecida como ddp (diferença de potencial), realiza um trabalho sobre a carga, direcionando-a para seguir em um único sentido, até que ocorra a inversão dos terminais. Seu papel da tensão é muito importante e totalmente necessário para que qualquer dispositivo elétrico funcione e cumpra sua tarefa, até mesmo os geradores de energia elétrica necessitam prioritariamente gerar tensão elétrica antes de alimentar qualquer sistema elétrico. Portanto, encontre a definição correta para tensão elétrica nas afirmativas a seguir. a. Deslocamento de cargas elétricas por um meio (superfície). b. A tensão V sobre um resistor é diretamente proporcional à corrente I que flui através do resistor. Quantidade de energia elétrica absorvida ou consumida d. Um trabalho é realizado sobre as cargas para mover uma unidade de carga (1 C) através do elemento, de um terminal ao outro. e. Qualquer dispositivo que apresenta resistência. Sua resposta está incorreta.Questão 3 Completo Vale 0,60 ponto(s). R=9Ω i(t) V 10 mH Podemos analisar um circuito CA (corrente alternada) escrevendo e resolvendo um conjunto de equações simultâneas. Antes de escrever as equações do nó e das malhas, vamos representar o circuito CA no domínio da frequência usando fasores e impedâncias. Portanto, é preciso: 1. Expressar os elementos do circuito em impedâncias no domínio da frequência. 2. Aplicar as leis de Kirchhoff e a lei de Ohm no circuito em corrente alternada com as impedâncias. A Figura ilustra o circuito em corrente alternada com tensão, resistor, indutor e capacitor. Calcule a impedância do capacitor C=1mF e assinale a alternativa correta. a. -100 b. 100 100 -j100 d. -10 e. 10 Sua resposta está correta.Questão 4 Completo Vale 0,60 ponto(s). A corrente contínua (cc) é uma corrente de valor constante. Quando há variação dos valores de corrente elétrica com o tempo, i(t), em diferentes formas, como de uma rampa, uma senoide ou uma exponencial, por exemplo (Figura 1), não temos corrente continua. Nisto, uma corrente elétrica com forma senoidal é chamada de corrente alternada (ca). Todas as correntes e tensões de um circuito de CA (corrente alternada) são senoides de mesma frequência, mas que podem ter diferentes amplitudes e constantes de fase. Um fasor é um número complexo usado para representar a amplitude e o ângulo de fase de uma senoide. 0 fasor é um número complexo na forma polar. Finalmente, o módulo do fasor é igual à amplitude da senoide e o ângulo de fase do fasor é igual ao ângulo de fase da senoide (ALEXANDER et al, 2013). Portanto, faça a conversão do número complexo na forma polar de V=-4+j3 V para a forma retangular, e selecione a alternativa correta. a. 143°V b. 37°V 143°V d. 37°V e. 180°V Sua resposta está correta. Questão 5 Completo Vale 0,60 ponto(s). Uma forma de facilitar a análise de circuitos complexos é transformar as equações que descrevem o circuito do domínio do tempo para o domínio da frequência, realizar a análise e transformar a solução de volta para o domínio do tempo. A representação no domínio do tempo é de acordo com o formato f(t) abaixo, de um sinal de tensão ou de corrente (IRWIN, 2013). Se sabemos que = F(s), também sabemos que = f(t). Nesse caso, dizemos que f(t) e F(s) formam um par de transformadas de Laplace (DORF et al, 2016). Toda a função que sofre uma transição abrupta de 0 para tida como função pulso. Calcule a transformada de Laplace da função g(t)= 3(t-15)u(t-15) e assinale a alternativa correta. a. b. G(s)= d. G(s)= e. G(s)= Sua resposta está correta.Questão 6 Completo Vale 0,60 ponto(s). A potência absorvida ou fornecida por um elemento é o produto da tensão pela corrente que o percorre. Se a potência tem um sinal positivo, ela está sendo fornecida ao elemento ou sendo consumida por ele. Se, por outro lado, a potência tem sinal negativo, a potência está sendo fornecida pelo elemento. A direção da corrente e a polaridade da tensão têm um papel importante na determinação do sinal da potência. Portanto, marque a alternativa correta sobre a Potência Elétrica. a. É qualquer dispositivo que apresenta resistência. b. É a quantidade de energia elétrica absorvida ou consumida. É o trabalho é realizado sobre as cargas para mover uma unidade de carga (1 C) através do elemento, de um terminal ao outro. d. É o deslocamento de cargas elétricas por um meio (superfície). e. É a habilidade do elemento em resistir ao fluxo de corrente elétrica Sua resposta está correta. Questão 7 Completo Vale 0,60 ponto(s). Uma forma de facilitar a análise de circuitos complexos é transformar as equações que descrevem o circuito do domínio do tempo para o domínio da frequência, realizar a análise e transformar a solução de volta para o domínio do tempo. A representação no domínio do tempo é de acordo com o formato f(t) abaixo, de um sinal de tensão ou de corrente (IRWIN, 2013). Se sabemos que = F(s), também sabemos que = f(t). Nesse caso, dizemos que f(t) e F(s) formam um par de transformadas de Laplace (DORF et al, 2016). Calcule a transformada de Laplace da função f(t)=5 e assinale a alternativa correta. a. [5] = 5/s³ b. [5] = 5/2s [5] = 5/s² d. [5] = 5/3s e. [5] 5/s Sua resposta está incorreta.Questão 8 Completo Vale 0,60 ponto(s). Uma forma de facilitar a análise de circuitos complexos é transformar as equações que descrevem o circuito do domínio do tempo para domínio da frequência, realizar a análise e transformar a solução de volta para o domínio do tempo. A representação no domínio do tempo é de acordo com o formato f(t) abaixo, de um sinal de tensão ou de corrente (IRWIN, 2013). Se sabemos que = F(s), também sabemos que = f(t). Nesse caso, dizemos que f(t) e F(s) formam um par de transformadas de Laplace (DORF et al, 2016). Toda a função que sofre uma transição abrupta de 0 para tida como função pulso. Calcule a transformada de Laplace da função g(t)=15u(t-10) e assinale a alternativa correta. a. b. d. G(s)= e. Sua resposta está correta.Questão 9 Completo Vale 0,60 ponto(s). R₁ R₂ R₆ M₂ Consideremos a análise de circuitos usando a lei de tensão de Kirchhoff em torno de um caminho fechado. Um caminho fechado ou um loop é desenhado começando em um nó e traçando um caminho de forma que retornemos ao nó original sem passar por um nó intermediário mais de uma vez. Uma malha é um loop que não contém nenhum outro loop dentro dela (IRWIN, 2013). Um circuito planar é aquele que pode ser desenhado em um plano, sem cruzamentos. Para redes planas, as malhas da rede parecem janelas. Existem quatro malhas no circuito mostrado na Figura. Identifique os resistores da malha M2. a. R₂ e b. R₃, e R₅. C. R₂, e R₆. d. R₂, R₆ e e. R₁ e R₃. Sua resposta está correta.Questão 10 Completo Vale 0,60 ponto(s). 1Ω 12 6Ω + I I 12 V 4 Ω + Sempre, ao sair de uma fonte de tensão, o sinal será positivo ou negativo dependendo do sentido de análise e dos pólos da fonte. Na primeira fonte, usando sentido horário, o pólo de saída é positivo. Já na segunda fonte, o pólo de saída é negativo, na análise em sentido horário. Em circuito em Série, ou com uma malha só, a corrente elétrica é uma só, chamada nesta análise de I. Já com 2 malhas, teremos três correntes elétricas diferentes. No circuito da Figura, identifique o valor da corrente elétrica que dá origem a i2 e i3. a. I1=-1,074A b. I1=0,185A C. I1=1,074A d. I1=-1,26A e. i1=1,26A Sua resposta está incorreta.
