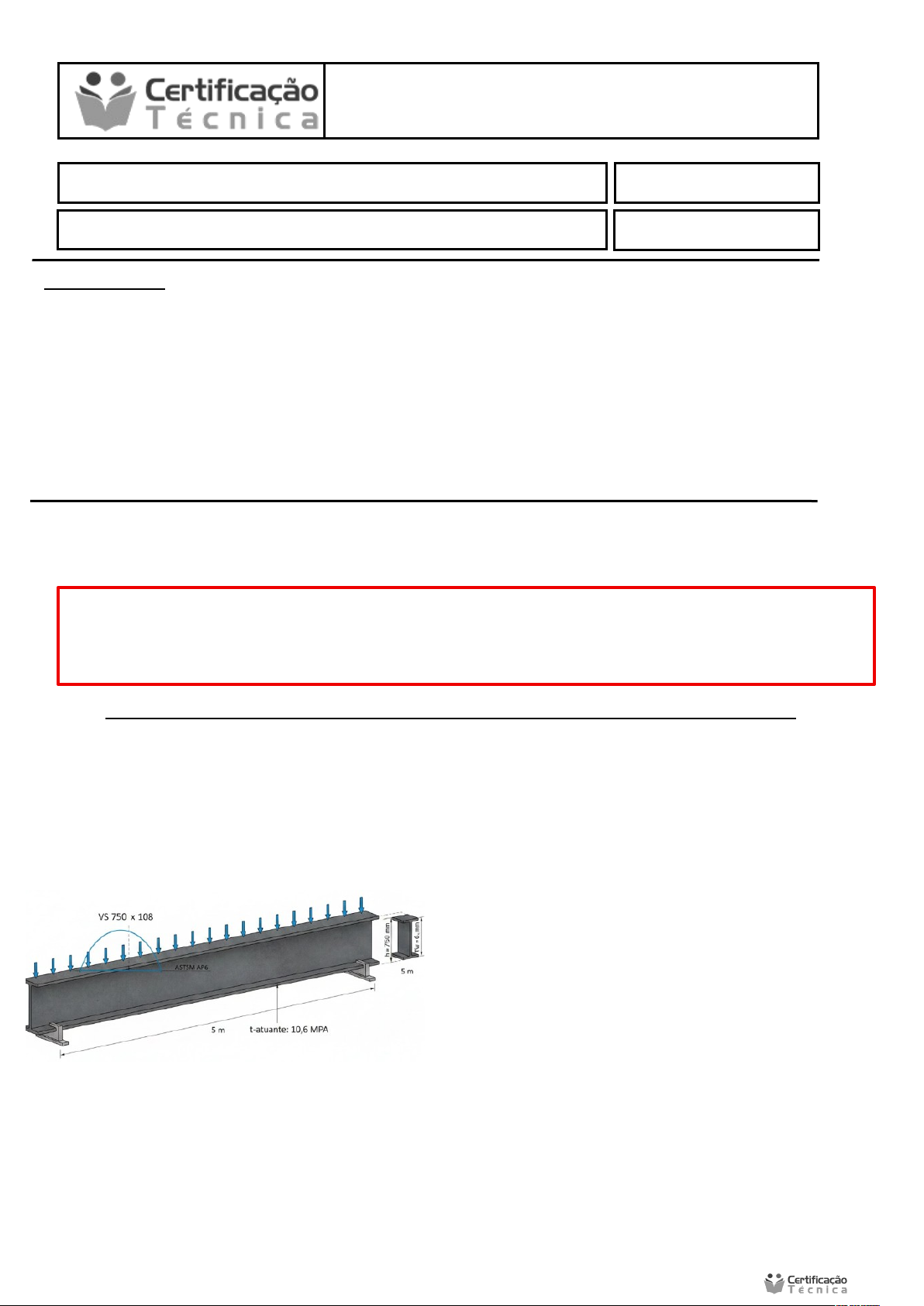

1. Deseja-se projetar uma viga de 5 metros de vão, biapoiada, que deverá suportar uma carga total distribuída (q) de 20 kN/m (já incluído o peso próprio).
Encontre nas duas situações abaixo o Momento Fletor Máximo (Mx) e o Módulo de Resistência (Wx) necessários para que cada material suporte os esforços.
No final coloque o que você conclui das duas situações.
Para uma resposta mais assertiva, descreva como você encontrou os resultados apresentados.
Estruturas - EDI
Aluno (a): Renato Cesar Vieira
Data: 16 / 03 / 2026.
Atividade Prática e de Pesquisa
NOTA:
INSTRUÇÕES:
· Esta Avaliação contém 1 (um) questão, divida em duas letras totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade de Pesquisa;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta, pode fazer a mão e digitalizar, mas mantendo a ordem das questões e organização como o cabeçalho;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
A)
Estruturas - EDI
Estruturas - EDI
B) Viga Metálica
Perfil: VS 750 x 108 (Viga Soldada: altura de 750mm e massa de 108 kg/m).
Aço: ASTM A36 (Tensão de escoamento fy = 250MPa).
Dados Técnicos do Perfil: Wx (tabelado) = 2.850cm³
Mx = q x L² / 8
Mx = 20 x 5² / 8 = 20 x 25 / 8 = 500 / 8 = 62,5 kNm
C) Viga de Madeira
Seção: Retangular de 10x25cm (base x altura).
Material: Madeira Massaranduba.
Tensão Admissível (σadm): Considerar aproximadamente 20MPa (valor médio para cálculos didáticos em peças de primeira categoria).
Wx = b x h² / 6
Wx = 10 x 25² / 6 = 10 x 625 / 6 = 6250 / 6
Wx = 10 x 625 / 6 = 6250 / = 1041,67 cm³
Wx rec = 6250 / 2,0 = 3125 cm³
Status Flexão: Reprovada. A viga de madeira fornecida ($1.041\text{ cm}^3$) é insuficiente para suportar o momento fletor de $62,5\text{ kNm}$, pois o necessário seria quase 3 vezes maior.
