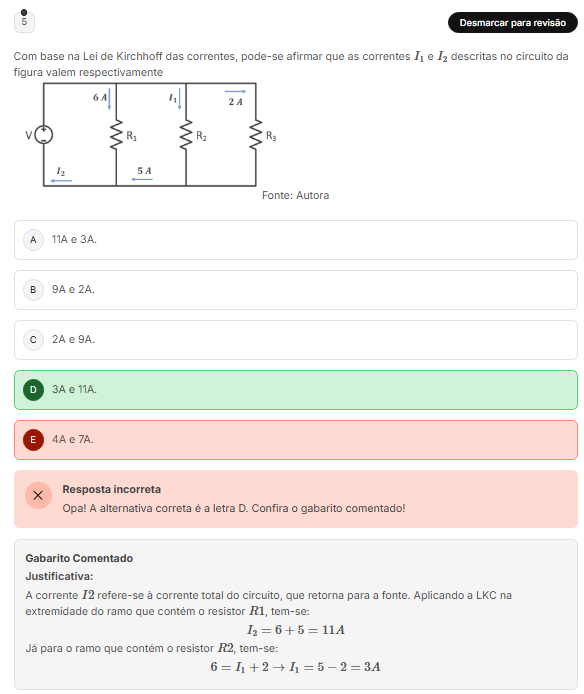

5 Desmarcar para revisão Com base na Lei de Kirchhoff das correntes, pode-se afirmar que as correntes I₁ e I₂ descritas no circuito da figura valem respectivamente 6A 2A V R3 Fonte: Autora A 11A e 3A. B 9A e 2A. C 2A e 9A. D 3A e 11A. E 4A e 7A. X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado Justificativa: A corrente refere-se à corrente total do circuito, que retorna para a fonte. Aplicando a LKC na extremidade do ramo que contém 0 resistor R1, tem-se: Já para ramo que contém 0 resistor R2, tem-se:
