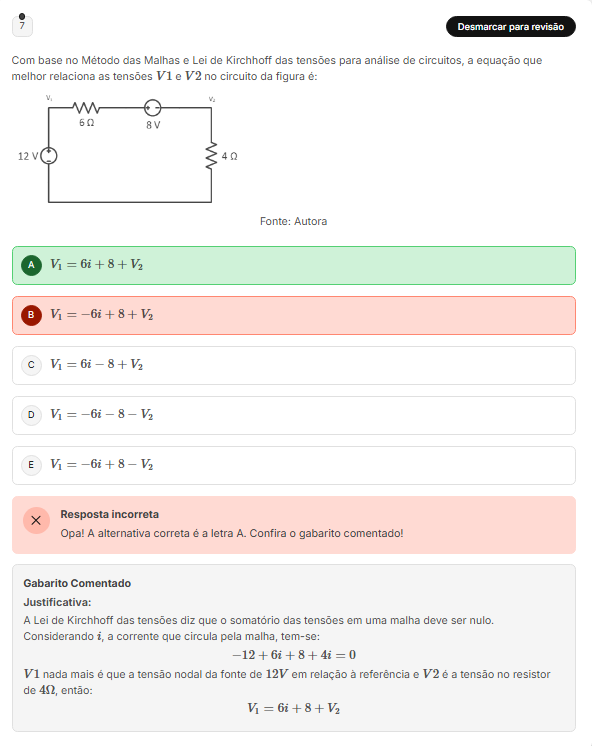

7 Desmarcar para revisão Com base no Método das Malhas Lei de Kirchhoff das tensões para de circuitos, a equação que melhor relaciona as tensões V1 e V2 no circuito da figura é: 60 8V 12 V 40 Fonte: Autora A B C D E X Resposta incorreta Opa! A alternativa correta é a letra A. Confira gabarito comentado! Gabarito Comentado Justificativa: A Lei de Kirchhoff das tensões diz que somatório das tensões em uma malha deve ser nulo. Considerando i, a corrente que circula pela malha, tem-se: V1 nada mais que a tensão nodal da fonte de 12V em relação à referência e V2 a tensão no resistor de 4Ω, então:
