Conhecendo mais ferramentas em AutoCAD - Conclusão

1. Trabalhando com Plot

Em nível de precisão avançada de impressão, as plotters têm
usualmente Iugar nos projetos arquitetônicos, mecânicos e de
engenharia, possuindo a capacidade de imprimir em escalas
superiores, com minuciosidade e precisão.

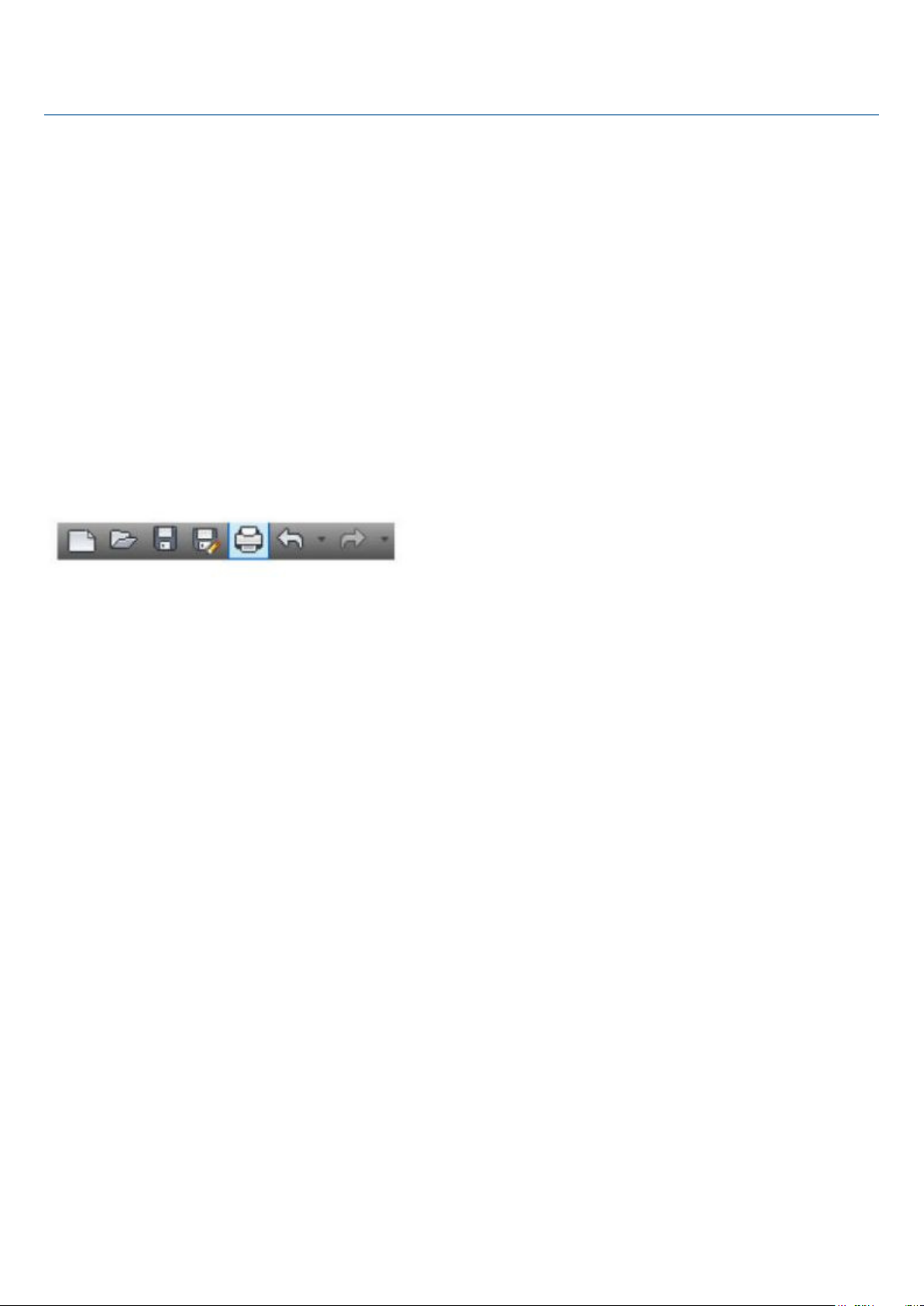

A partir do comando Plotar, acessados na Barra de Acesso
Rápido, a plotagem do projeto poderá ser configurada.
Na janela exibida, a guia Nome lista as impressoras e
plotters conectadas ao computador (essa lista varia de
computador para computador, dependendo dos dispositivos
conectados).
Logo abaixo, o campo Tamanho do papel lista os tipos de papel
para o qual o trabalho pode ser impresso, incluindo tanto padrões
mais comuns de folha quanto papéis apropriados para a
reprodução de plantas baixas e grandes projetos arquitetônicos.
#posicao=esquerda&foto=40140Em Área de Plotagem
determina-se a regiãode impressão e elimina o que for
discriminado dentro das opções. Selecionando Janela (opção mais
comum a ser utilizada), o cursor é direcionado à Área de
Desenho, onde a área de impressão deverá ser demarcada.
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
Para ajustar perfeitamente a impressão na página, deve-se
manter ativada a opção Ajustar ao Papel (ainda da janela Plotar,
no grupo Escala de Plotagem).
Tendo definido essas configurações e demais detalhes ajustáveis
na janela de plotagem, basta realizar a impressão clicando OK.
OBS: No canto infer ior
esquerdo do janela de plotagem, o botão Visualizar exibirá
uma prévia do resultado da sua impressão.


2. Trabalhando com os Layouts
O layout em si é a estrutura, a organização de exibição utilizada
no projeto, fora do desenho em si, geralmente utilizada para
apresentar informações adicionais que não foram exibidas dentro
do projeto. Na parte inferior da estrutura do programa, a guia
Layout oferece espaço para inserção organizado para impressão,
delimitado por margens e no qual pode-se inserir elementos fixos
tais quais etiquetas, símbolos, tabelas, textos e outros objetos
comuns de estruturação de desenho.
Cada área do projeto pode demandar diferentes componentes,
basta que você os insira no layout de modo organizado e bem
estruturado.
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
Com duplo clique na área de visualização do loyout, é possível
trabalhar com o projeto como na Área de Desenho, aplicando
modificações e novos parâmetros ao projeto.
O botão Maximizar ViewPort da Barra de Status aproxima a Área
de Visualização, levando o usuário a uma área semelhante à de
desenho.

Dessa forma o usuário pode, através das ferramentas de
navegação, definir qual área será visualizada (Viewport) no
layout.
Em toda a área que envolve esse Viewport, ou seja, dentro do
limite de margens, é permitido o incremento de anotações, a
partir de ferramentas de texto e tabelas, de imagens importadas
ao documento, além de formas geométricas simples dos recursos
de desenho.
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
#posicao=esquerda&foto=40139Para alterar a estrutura de
visualização da ViewPort, cortar e unir seus objetos, basta utilizar
as ferramentas do painel Viewports, da guia Vista.
Esses recursos são de uso simples e facilitarão a personalização
da estrutura aplicada ao loyout.
Ao solicitar a impressão do projeto, o recurso de pré-visualização
oferecido na caixa de plotagem ilustra a maneira com que o
layout será impresso no papel, a partir do qual verifica-se os
limites de margem não cortam o desenho, entre outros detalhes
como alinhamento e proporção.
OBS: Lembre-se, só serão impressos os componentes de
layout e desenho posicionados dentro das margens
tracejados
