Nossas primeiras interações
1. Abrindo Arquivos
No AutoCAD, a inicialização de arquivos é muito simples e não
di fere dos programas mais comuns. Para executá-
la podemos escolher entre duas opções:

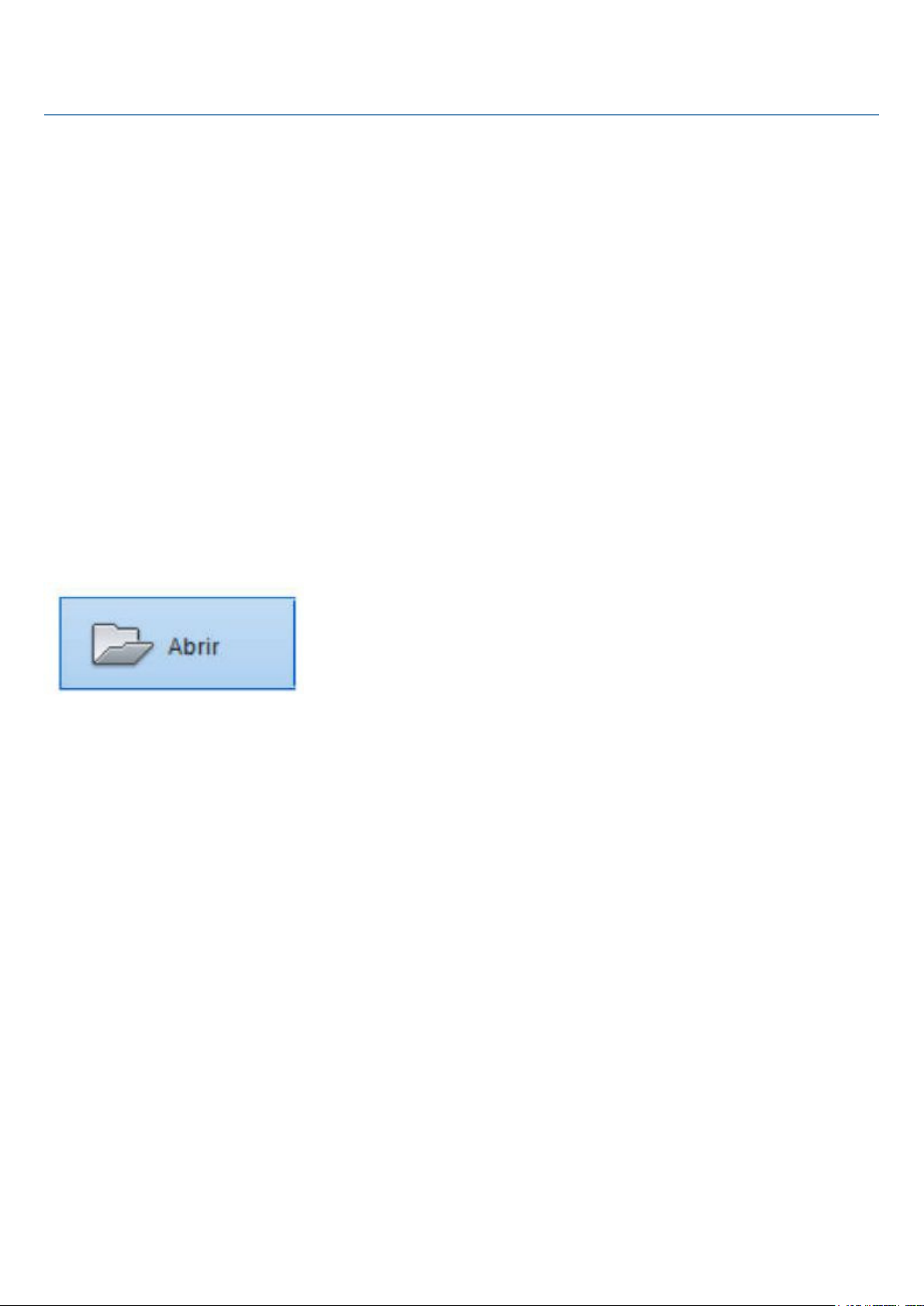

Clicar no botão Abrir, presente por padrão na Barra de
Ferramentas de Acesso Rápido.

Ou exibir o menu do botão Aplicativo e escolher a opção Abrir.



Ambos os procedimentos descritos acima exibirão a janela do
Explorador de Arquivos do Windows para que você navegue até a
pasta onde está o seu arquivo, selecione-o e abra-o.
Todo arquivo tem uma extensão, que identifica o tipo do arquivo
e, diretamente, que tipo de programa irá abri-lo. O formato
padrão dos arquivos do AutoCAD é o DWG.
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
OBS: O AutoCAD permite que seus usuários trabalhem com
vários projetos abertos ao mesmo tempo. Mas tome cuidado,
o trabalho com projetos de maior complexidade (como os
repletos de objetos 3D) demanda muito da capacidade de
processamento do seu computador, portanto não abra e
trabalhe com vários desses projetos ao mesmo tempo, isso
provavelmente vai travar sua máquina.

2. Recursos com Mouse
Para o bom dominador do AutoCAD é essencial conhecer os
meios de interaçao com o programa através do mouse. Com eles
podemos Inserir, Selecionar, Reposicionar e Ajustar Objetos, além
de poder interagir com as opções do programa.
Para selecionar objetos podemos escolher entre os seguintes
procedimentos:
• Clicar no objeto que deseja selecionar, independente se for
apenas ou, ou vários objetos.
• Clicar e arrastar da direita para a esquerda: assim todos os
objetos alcançados pela área de seleção (que neste caso, é
verde) serão selecionados.
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
OBS: Veja que ambos os círculos alcançados pela área de
seleção foram selecionados.

•
Clicar e arrastar da esquerda para a direita: Assim somente o
s objetos os quais forem totalmente cercados pela área de
seleção, serão selecionados. Neste caso a área de seleção
é azul.




OBS: Veja que selecionando da esquerda para a
direito apenas o circula totalmente contornado pela área de
seleção foi selecionado.

• Quando um objeto está selecionado o AutoCAD exibe alças
(quadrados azuis, como na circunferência retratada abaixo)
para identificação da seleção, reposicionamento e ajuste do
objeto.

Conteúdo gerado pelo EAD https://app.nmceduc.com.br


Para remover a seleção de um determinado objeto clique
nele enquanto mantém a tecla pressionada.
Caso queira remover a seleção de todos os objetos de uma só
vez, simplesmente tecle .

3. Trabalhando com Zoom
#posicao=esquerda&foto=39612Duas ferramentas de
visualização do AutoCAD têm comum acesso pelo uso do mouse.
Rotacionando o Scroll do mouse controlamos diretamente o
zoom, aproximando e afastando a imagem do projeto do seu
centro visual.
Diferentemente do que ocorre na manipulação de arquivos de
imagem, o zoom in, no AutoCAD, não deforma e distorce o
projeto, pois toda criação é feita em nível vetorial, na qual o
espaço não limita sua especificação de grandeza, direção e
sentido.
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
Ao pressionar o Scroll, arrastando então o ponteiro do mouse
pela Área de Desenho, ativamos o mecanismo de Pan. Ele
é muito útil para o desenvolvimentos de projetos 2D pois sua
função é arrastar a Área Visualizada, navegando de forma
simples e prática por todo o projeto.
#posicao=direita&foto=39609O
AutoCAD apresenta por padrão em sua lateral direita a Barra
de Navegação (como retratado ao Iado), através dela podemos
ativar rapidamente os recursos de Pan (botão com o desenho
de uma mão), e alternar entre opções de Zoom (botão com
desenho de uma lupa).
OBS: Caso a barra de navegação não seja exibida no
AutoCAD instalado na sua máquina, simplesmente acesse, na
faixa de opções, a guia Vista, depois clique no botão
Interface do Usuário. Assim serão exibidas opções de
exibição de componentes, basta ativar a opção Barra de
Navegação.

4. Trabalhando Com Múltiplos Documentos
Trabalhar no AutoCAD com vários arquivos ao mesmo tempo é
bastante comum a partir de um certo nível de complexidade
do projeto. Em uma projeção de um mecanismo qualquer, por
exemplo, as peças devem ser projetadas em arquivos separados,
para só depois
virem a se juntar em um único arquivo de projeto final de montag
em.
Por isso o AutoCAD oferece na guia Vista, o grupo Janelas, repleto
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
 de recursos para agilizar e facilitar o trabalho com arquivos
simultâneos.
#posicao=direita&foto=39618Clicando no botão Alternar
Janelas, os nomes dos arquivos abertos serão exibidos e, basta
clicar no que deseja visualizar para que ele seja imediatamente
exibido. Assim você pode navegar diretamente e rapidamente
entre seus projetos. Ao Iado do botão descrito acima
encontramos outras opções muito úteis para trabalhar com
arquivos simultâneos:
• Para exibir todos os seus projetos ao mesmo tempo,
organizados e alinhados em sequência Horizontal, basta clicar
no botão Lado a Lado Horizontal.
• Para exibir todos os seus projetos ao mesmo tempo,
organiza- dos e alinhados em sequência Vertical, basta clicar
no botão Lado a Lado Vertical.
• Já para exibir as janelas dos seus arquivos abertos no
AutoCAD de modo Sobreposto (uma por cima da outra),
organizadas em uma cascata de janelas, escolha a opção Em
cascata.

5. Template
Templates são documentos como os desenhos comuns,
entretanto, eles tem como objetivo serem ufilizados como base
na composição de outros desenhos.
Bastante úteis para agilizar o desenvolvimento dos projetos, os
tamplates devem ser desenvolvidos normalmente.
Depois de organizadas as ferramentas, Grupos e Guias, definida a
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
 estrutura de trabalho desejada para o programa, e criado
o desenho que deseja utilizar como base, os templates podem
ser salvos através da opção Modelo de Desenho do
AutoCAD, encontrada na categoria Salvar Como, no menu do
aplicativo.

Assim será exibido o Explorador de Arquivos, onde basta que
você navegue até a pasta desejada, nomeie e salve seu novo
Template.

Após salvo o novo Template, será exibida uma janela
exclusiva para esse tipo de projeto (como retratado abaixo),
onde você poderá definir uma descrição, uma unidade básica
de media a ser utilizada como base do Template, entre
outras opções de preferência.
Conteúdo gerado pelo EAD https://app.nmceduc.com.br
