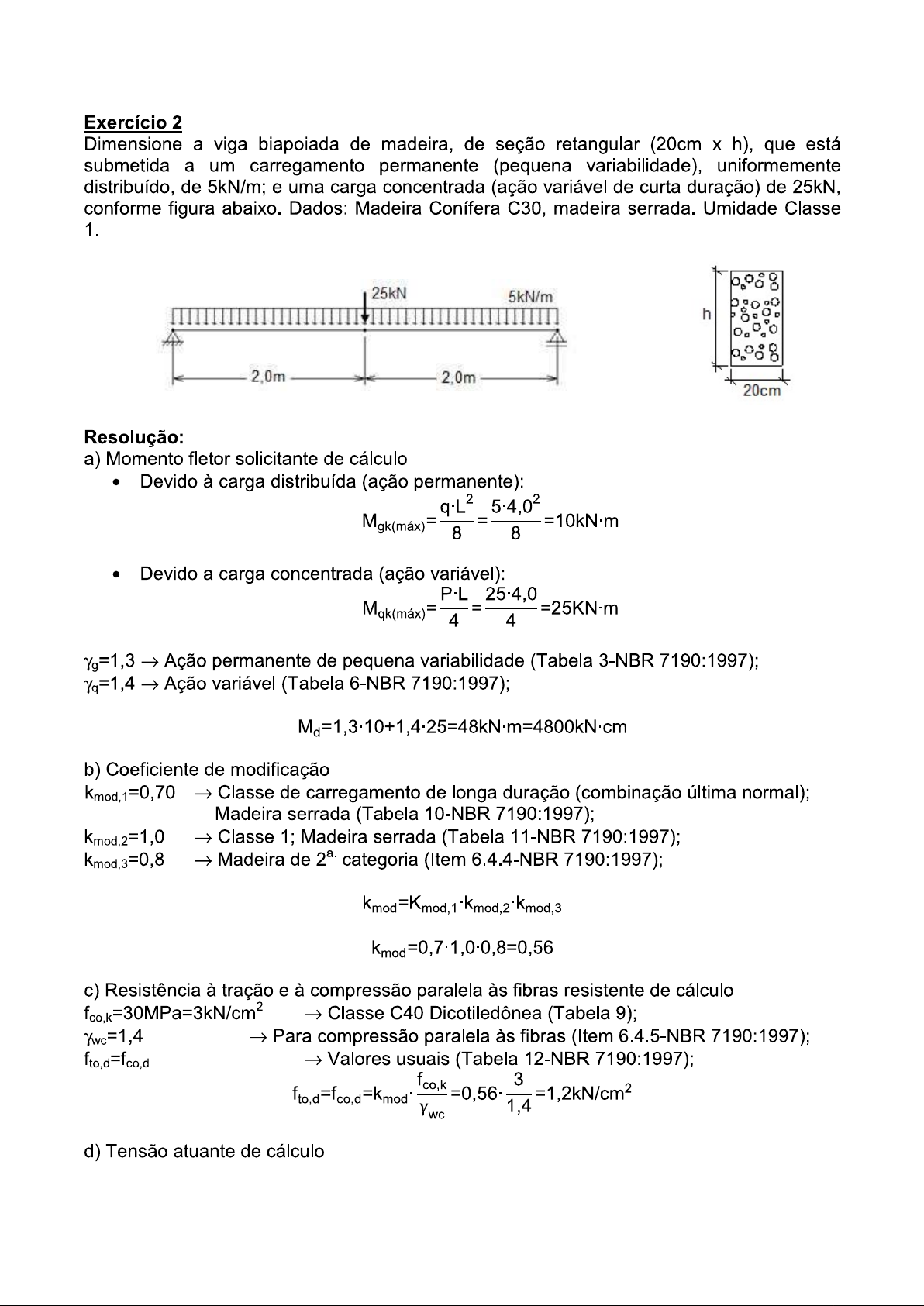

Exercício 2 Dimensione a viga biapoiada de madeira, de seção retangular (20cm X h), que está submetida a um carregamento permanente (pequena variabilidade), uniformemente distribuído, de 5kN/m; e uma carga concentrada (ação variável de curta duração) de 25kN, conforme figura abaixo. Dados: Madeira Conífera C30, madeira serrada. Umidade Classe 1. 25kN 5kN/m h 2,0m 2,0m 20cm Resolução: a) Momento fletor solicitante de cálculo Devido à carga distribuída (ação permanente): Mgk(máx) = 8 8 Devido a carga concentrada (ação variável): 4 4 Ação permanente de pequena variabilidade (Tabela 3-NBR 7190:1997); Ação variável (Tabela 6-NBR 7190:1997); b) Coeficiente de modificação Classe de carregamento de longa duração (combinação última normal); Madeira serrada (Tabela 10-NBR 7190:1997); Classe 1; Madeira serrada (Tabela 11-NBR 7190:1997); Madeira de categoria (Item 6.4.4-NBR 7190:1997); c) Resistência à tração e à compressão paralela às fibras resistente de cálculo Classe C40 Dicotiledônea (Tabela 9); Ywc=1,4 Para compressão paralela às fibras (Item 6.4.5-NBR 7190:1997); Valores usuais (Tabela 12-NBR 7190:1997); d) Tensão atuante de cálculoMd Md Md 4800 1440 Wc = Wₜ = = h² 6 6 e) Condição de segurança 1440 ≤ Portanto: h ≥ 34,64cm Adotar h=35cm RESPOSTA: A altura da seção transversal poderá ser de h = 35cm.
