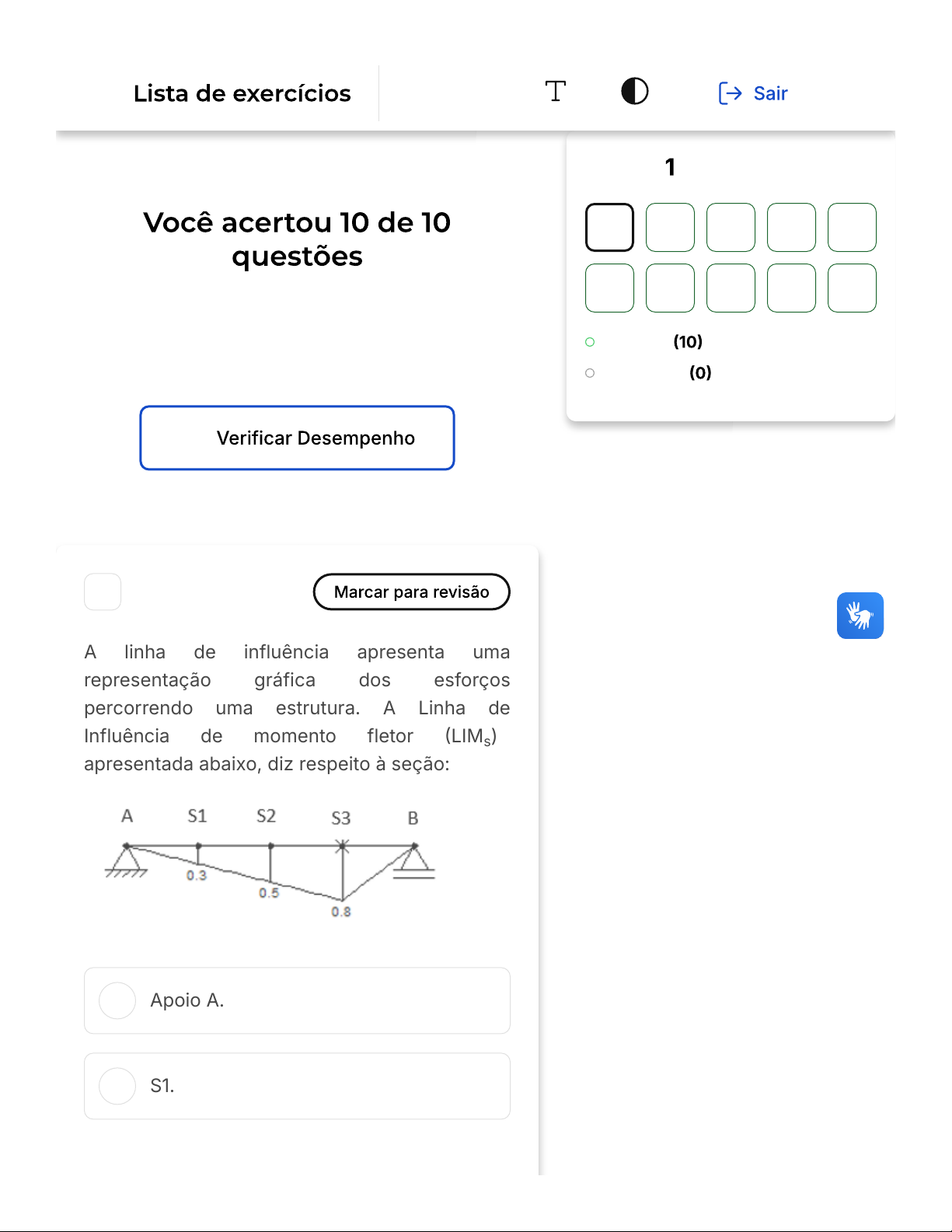

A linha de influência apresenta uma
representação gráfica dos esforços
percorrendo uma estrutura. A Linha de
Influência de momento fletor �LIM )
apresentada abaixo, diz respeito à seção:
s
Apoio A.
S1.
Questão de 10
Corretas
Em branco
1 2 3 4 5
6 7 8 9 10
Linhas De…
Firefox https://estacio.saladeavaliacoes.com.br/exercicio/699757a547f1180eeaa...
1 of 14 19/02/2026, 15:50
C
D
E
S2.
S3.
Apoio B.
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
O maior momento é na seção considerada.
A carga unitária percorre cada seção da
estrutura e são representados os
resultados de momentos fletores para essa
seção.
2
A linha de influência apresenta uma
representação gráfica dos esforços
percorrendo uma estrutura. Considerando a
viga engastada abaixo de 4 metros de
comprimento, a seção S no meio do vão,
quando a carga unitária está a 1 metro do
engaste, determine o valor da LIQs.
Firefox https://estacio.saladeavaliacoes.com.br/exercicio/699757a547f1180eeaa...
2 of 14 19/02/2026, 15:50
A
B
C
D
E
0.
0,5.
1.
1,5.
2.
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
L � 4m
S a 2m do apoio.
x a 1m do apoio.
Então, za linha de influência para a
reação vertical do apoio A �LIVA�, considerando
que uma carga unitária se desloca na viga a
uma distância z.
VA � 1 � 0,50z.
Firefox https://estacio.saladeavaliacoes.com.br/exercicio/699757a547f1180eeaa...
13 of 14 19/02/2026, 15:50
B
C
D
E
VA � 0,50z.
VA � 0,17z.
VA � 1 � 0,17z.
VA � 1 ¿2z.
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
