ENGENHARIA MECÂNICA (BACHARELADO)
Prova Regimental A1
Disciplina: INSTRUMENTAÇÃO

Questão 01
O paquímetro é um instrumento usado para medir com precisão as dimensões de
pequenos objetos. Para um trabalho perfeito é necessário usá-lo, para que não ocorram
erros de altura, comprimento e espessura.

Sobre o paquímetro, analise as alternativas a seguir.

I. Se cada divisão da escala principal vale 1 milímetro e o nônio possui 20 divisões, então
temos uma resolução de 0,05 mm.
II. No sistema em polegada fracionário, cada divisão da escala principal vale 1/16 de
polegada, pois se verificarmos uma polegada está dividida em 16 partes e o nônio possui
8 divisões, então temos uma resolução de 1/128.
III. No sistema em polegada decimal, cada divisão da escala principal vale .025”, pois se
verificarmos, uma polegada está dividida em 40 partes, sendo assim, 1/40” = 0.025”, ou
seja, vinte e cinco milésimos de polegada e o nônio possui 25 divisões, então temos uma
resolução de 0,001''.

Assinale a opção que corresponde à/s alternativa/s CORRETA/S:
A II e III, apenas.
B I e III, apenas.
C I, II e III.
D I e II, apenas.
E I, apenas.

Questão 02
A norma ISA (International Society of Automation) estabelece os símbolos gráficos para
identificação dos instrumentos e dos sistemas de instrumentação usados para medição e
controle, apresentando um sistema de designação que inclui código de identificação.
Essa simbologia é adequada para fluxogramas em indústrias de processo contínuo
(química, petroquímica, bebidas, entre outras).

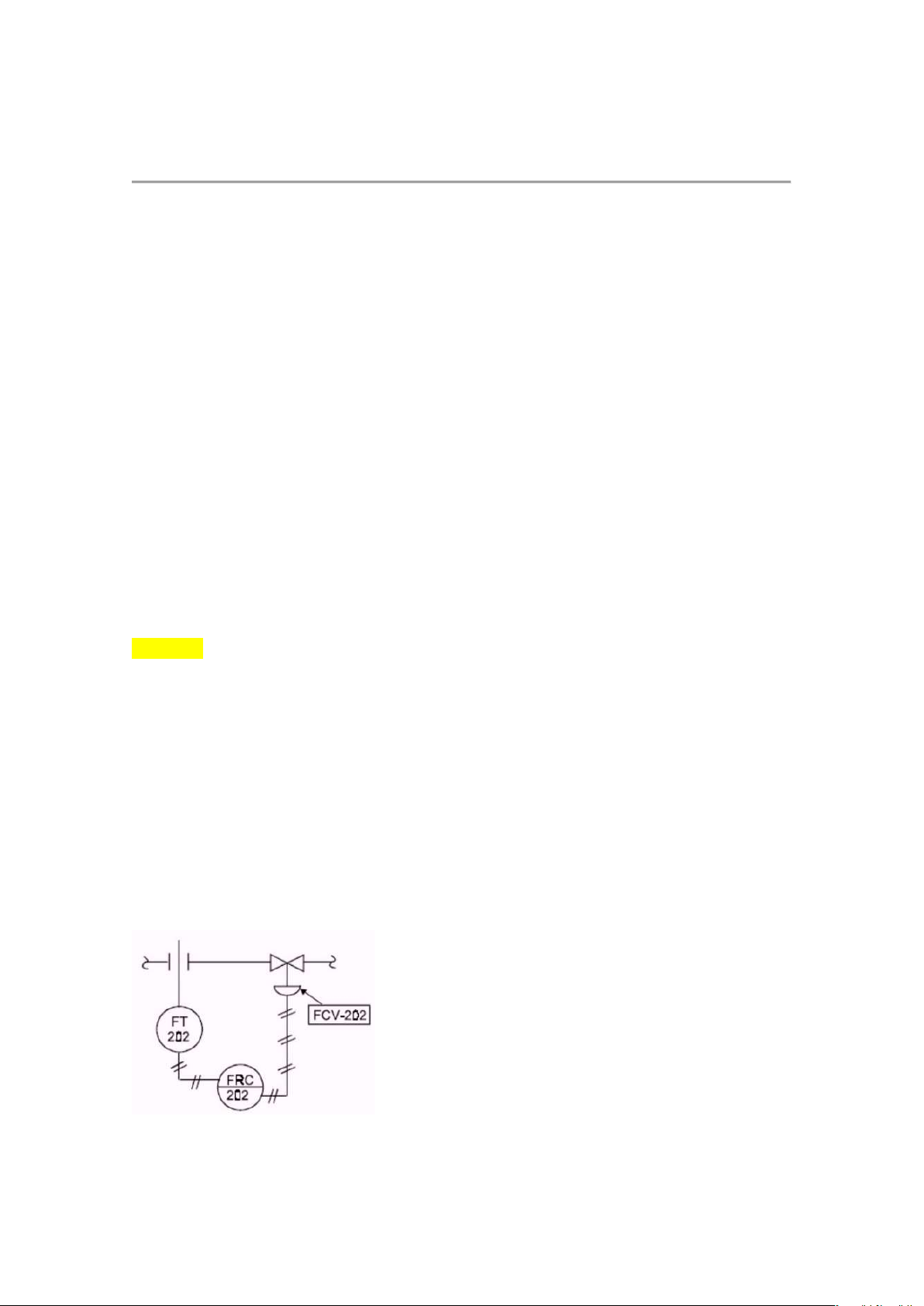

Analise os diagramas abaixo, considerando o padrão ISA (diagrama de instrumentação e
tubulação – P&D).

Diagrama I

Diagrama II


Diagrama III

O padrão ISA é seguido corretamente em
A I, apenas.
B II, apenas.
C I e II, apenas.
D I, II e III.
E II e III, apenas.

Questão 03
Em qualquer produção, é essencial realizar a calibragem dos equipamentos, ou seja, o
conjunto de operações de ajuste, nos quais os parâmetros de funcionamento de uma
máquina, instrumento ou equipamento são conferidos para possível regulagem.

Para a calibragem ser eficiente, são necessárias ao menos três etapas:

Verificação: quando há uma evidência concreta de que um equipamento está ou não
ajustado; Calibração: ato de ajustar um equipamento, levando em conta um índice de
referência, com base em parâmetros observados. Ajuste: operações realizadas em todo
sistema métrico, de maneira que ele continue fornecendo indicações exatas.

Em relação à calibragem, marque a alternativa correta quanto à vantagem da qualidade
na calibragem.
A Garante a rastreabilidade das medições, permitindo a confiança nos resultados
medidos, mas isso não previne defeitos e não reduz a variação das especificações
técnicas dos produtos.
B Garante a rastreabilidade das medições, permitindo a confiança nos resultados
medidos, prevenindo os defeitos, embora isso não reduza a variação das especificações
técnicas dos produtos.
C Garante a rastreabilidade das medições, permitindo a confiança nos resultados
medidos, mas isso não previne defeitos, embora reduza a variação das especificações
técnicas dos produtos.
D Garante a rastreabilidade das medições, permitindo a confiança nos resultados
medidos, prevenindo defeitos e reduzindo a variação das especificações técnicas dos
produtos.
E Garante a rastreabilidade das medições, permitindo a confiança nos resultados
medidos e prevenindo defeitos, mas não reduz a variação das especificações técnicas
dos produtos.

Questão 04
No controle de temperatura de um tanque de fosfatização, é utilizado um transdutor
digital com resolução de 8 bits. Esse transdutor fornece um sinal de 0 a 5 V, que
corresponde a uma faixa de temperatura de 0 a 255 oC.
Com base nos dados fornecidos, o menor incremento de temperatura que esse
transdutor pode ler é
A 0,625 oC.
B 51 oC.
C 31,875 oC.
D 1,6 oC.
E 1 oC.

Questão 05
O relógio comparador é um instrumento de medição que verifica
A medidas, superfícies planas, concentricidade e paralelismo, com leitura direta.
B medidas, superfícies planas, concentricidade e paralelismo, somente para peças de
grandes dimensões.
C medidas, superfícies planas, concentricidade e paralelismo, com leitura indireta.
D medidas, superfícies planas, concentricidade e paralelismo, apenas para peças de
pequenas dimensões.
E medidas, superfícies paralelas, apenas para peças de grandes dimensões.

Questão 06
A equação E = M - VV indica
A erro de medida.
B valor de medida.
C erro de exatidão.
D acerto de medida.
E exatidão de medida.

Questão 07
Entre os indicadores de desempenho para gestão da manutenção, incluem-se o MTBF
(Mean Time Between Fadares) e o MTTR (Mean Time Between Repair).

Considere a situação em que um moinho de café opere em turno único e diário de 8
horas, sendo que, em determinada data, apresentou quatro falhas em um turno. A
primeira parada demorou 20 minutos, a segunda e a terceira duraram 15 minutos e, a
última, 30 minutos. Nesse caso, os resultados, em minutos, do MTBF e do MTTR são,
respectivamente, iguais a
A 90 e 30.
B 105 e 15.
C 220 e 20.
D 340 e 30.
E 100 e 20.

Questão 08
Quando se está lidando com duas variáveis distintas e se deseja verificar se existe
correlação entre elas, utiliza-se o coeficiente de correlação linear ou coeficiente de
Pearson. Trata-se de uma medida do grau de relacionamento de duas variáveis, sendo
que ela varia de -1 (correlação negativa forte) até 1 (correlação positiva forte). A tabela a
seguir representa duas variáveis de interesse: anos de escolaridade e salário médio.

Escolaridade (anos) Salário (reais)
2 800
4 1000
6 1200
8 1800
12 3200
15 7000

O valor do coeficiente de correlação dessas duas variáveis está mais próximo de:
A 0,91
B - 0,91
C 0
D 0,25
E - 0,25

Questão 09
Avalie as asserções:
I. Códigos de Barras consistem de imagens com barras (linhas) e espaços que identificam
itens de produtos industrializados, cartões de identificação, serviços postais e de
logística etc. Seu reconhecimento utiliza um leitor de código de barras utiliza feixe de
laser que é sensitivo as reflexões a partir das linhas hachuradas e espaços em branco,
lendo sua largura e espaço entre elas.
PORQUE
II. O equipamento leitor de Código de Barras converte a informação proveniente da
imagem para o código digital equivalente e então envia esse código para um computador
para o seu armazenamento, ou para sua utilização e processamento.
A respeito dessas asserções, assinale a opção correta.
A As asserções I e II são proposições falsas.
B As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
C A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
D As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta
da I.
E A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.

Questão 10
Leia o texto a seguir
A pesquisa estabeleceu classificações de quatro gerações de tecnologias digitais para o
desenvolvimento da sondagem. O primeiro nível refere-se a produção pontual de TICs, a
segunda geração envolve automação flexível com o uso de TICs sem integração ou
parcialmente integradas e a terceira consiste no uso de tecnologias integradas e
conectadas em todas as áreas. “Passaremos os próximos dez anos em um processo de
transformação industrial muito intenso, com as empresas, de fato, buscando trazer essa
tecnologia disruptiva e implementando essas práticas dentro do seu modo de produção”,
avaliou Paulo Mól, superintendente nacional do IEL. Ele avalia que essas transformações
tecnológicas servirão para aumentar a produtividade, reduzindo o custo de produção e
tornando as empresas brasileiras mais competitivas. De acordo com os pesquisadores, a
indústria 4.0 é também conhecida como a quarta revolução industrial. “[Ela] resulta do
uso integrado de tecnologias avançadas daautomação, do controle e da tecnologia da
inovação em processos de manufatura”. Tais mudanças envolvem questões como o uso
de robótica, de novos materiais, de biotecnologia, de armazenamento de energia, big
data, entre outros.
Fonte:
http://www.diariodepernambuco.com.br/app/noticia/economia/2017/12/12/internas_eco
nomia,734258/industria-4-0-deve-atingir-21-8-das-empresas-brasileiras-em-uma-
decad.shtml
Avalie as asserções a seguir e a relação proposta entre elas.
I. É possível considerar que exista um esquema de classificação para sistemas de
manufatura onde um Sistema de Manufatura Flexível tipicamente possui múltiplas
estações automatizadas

PORQUE
II. O Sistema de Manufatura Flexível é capaz de vários encaminhamentos ao redor das
estações, sua flexibilidade permite que ele opere como um sistema de modelo misto.
A respeito dessas asserções, assinale a opção correta.
A A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
B As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
C As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta
da I.
D As asserções I e II são proposições falsas.
E A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.

Questão 11
Sensores são dispositivos amplamente utilizados na automação industrial que
transformam variáveis físicas, como posição, velocidade, temperatura, nível, pH etc., em
variáveis convenientes (unidades de engenharia). Se estas são elétricas, a informação
pode ser associada ou à tensão ou à corrente, sendo o segundo caso mais usual, porque
implica em um receptor de baixa impedância e, portanto, maior imunidade à captação de
ruídos eletromagnéticos. Atualmente, em ambientes mais ruidosos e com distâncias
maiores é amplamente utilizada a transmissão por fibras óticas.
Fonte:
http://www.politecnica.pucrs.br/professores/tergolina/Automacao_e_Controle/APRESEN
TACAO_-_Aula_03_Sensores_Industriais.pdf
Podemos considerar como os principais tipos de sensores industriais, EXCETO:
A Força e pressão: leitor de código de barras.
B Proximidade: mecânicos, ópticos, indutivos e capacitivos.
C Vibração e aceleração: acelerômetros.
D Posição e velocidade: potenciômetros, LVDT e tacogeradores.
E Temperatura: analógicos (termopares, RTDs).

Questão 12
Leia o texto a seguir:
O Projeto de Identificação Biométrica da Justiça Eleitoral tem por objetivo implantar em
âmbito nacional a identificação e verificação biométrica da impressão digital para garantir
que o eleitor seja único no cadastro eleitoral e que, ao se apresentar para o exercício do
voto, seja o mesmo que se habilitou no alistamento eleitoral. O projeto piloto, realizado
em 2008, envolveu pouco mais de 40 mil eleitores nos municípios de Colorado do Oeste
(RO), São João Batista (SC) e Fátima do Sul (MS). Tanto o cadastramento biométrico
quanto o reconhecimento das digitais durante as eleições foram um sucesso. Nas
eleições de 2016, estavam aptos a votar, 46.305.957 eleitores por meio da identificação
biométrica (32,13% do eleitorado total de 144.088.912) em 1.541 municípios (27,67% do
total, de 5.568).
Fonte: http://www.tse.jus.br/eleitor-e-eleicoes/eleicoes/biometria

Considerando o texto apresentado, avalie as afirmações a seguir.
I Aplicações da biometria vem ocupando lugar de destaque nos últimos anos, alavancada
pela melhoria dos sistemas biométricos. Cada dispositivo lê a informação, como por
exemplo a digitalização da impressão digital e converte em dado digital que é comparada
com um banco de dados previamente armazenado, do indivíduo.

PORQUE

II. Sistemas de autenticação por biometria estão disponíveis atualmente em
computadores pessoais portáteis (notebook) entre outros equipamentos, como terminais
de venda, acesso a clubes e empresas entre outras aplicações que utilizam biometria.

A respeito dessas asserções, assinale a opção correta.
A A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
B A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
C As asserções I e II são proposições falsas.
D As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta
da I.
E As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.

Questão 13
Dentre os sensores utilizados para medida de posição, podemos citar: Potenciômetro,
Encoder e LVDT
I O potenciômetro é o elemento mais simples, um resistor variável, que pode excursionar
de um mínimo até um máximo através de um eixo, ou de rotação, ou linear, deslizante.
II O encoder é um dispositivo que codifica a posição rotacional ou linear, em pulsos ou
valores absolutos, apresentando-se em dois tipos básicos o encoder incremental e o
encoder absoluto.
III O LVDT é um sensor específico que tem sido utilizado no ambiente industrial, devido a
sua precisão e pequenas dimensões, trata-se de um dispositivo implementado através de
um transformador que sofre uma variação diferencial de acordo com sua posição linear.

É correto o que se afirma em
A I apenas.
B II e III, apenas.
C I, II e III.
D I e II, apenas.
E III, apenas.

Questão 14
Associe Transdutores e suas Áreas de utilização:
(A) Automação veicular:
(B) Automação comercial:
(C) Automação industrial:

1. Trata da identificação de peças, medição, verificação de posição etc.
2. Cuida de sensores de composição de gases do escapamento, sensores de
temperatura, sensores de velocidade. Devido ao avanço da mecatrônica nessa
área é conhecido também como autotrônica.
3. Trabalha com leitura de código de barras, tarja magnética e identificação de
impressão digital.
Assinale a alternativa que reúne a CORRESPONDÊNCIA CORRETA entre os itens das
colunas:
A A1, B2 e C3.
B A2, B3 e C1.
C A1, B3 e C2.
D A3, B2 e C1.
E A3, B1 e C2.

Questão 15
Leia o texto a seguir:
Os transdutores de corrente e tensão são equipamentos projetados para converter sinais
de tensão e corrente para que operem como um sinal contínuo e isolado galvanicamente.
Em razão disso, esses instrumentos são também chamados de isoladores galvânicos ou
conversores de sinal. Práticos e extremamente eficientes, os transdutores de corrente e
tensão têm vasta aplicação, sendo empregados como conversores de corrente alternada
em sinal analógico, utilizados em indicadores digitais, no ajuste desses sinais e muitos
outros tipos. É possível adquirir diferentes modelos de transdutores de corrente e tensão
que podem variar de acordo com a aplicação desejada. Com os transdutores de corrente
e tensão, pode-se realizar com eficiência a medição de correntes contínuas e alternadas,
independentemente dos formatos de curvatura, pois os transdutores se adaptam a todas
elas. Entre as variadas aplicações do produto, encontra-se a medição universal de
corrente, sendo essa uma de suas principais funções. É possível adquirir dois tipos
diferentes de transdutores de corrente e tensão: os compactos, que são voltados para
medições de correntes de até 600 A, e os de instalação variável, que são desenvolvidos
para a reprodução de faixas menores de medição, de até 55 A. Esses equipamentos são
desenvolvidos com tecnologia de última geração e contam com elementos inovadores,
como o alarme de valor-limite, que torna a sua performance muito mais segura. Os
transdutores de corrente e tensão têm limites superior e inferior que podem ser
programados por meio de um software, o que permite seu funcionamento com total
precisão.
Fonte: http://www.suldistribuidora.com.br/transdutores-corrente-tensao
Por definição podemos considerar o seguinte:
I O sensor pode ser definido como sendo um transdutor que altera a sua característica
física interna devido a um fenômeno físico externo, como a presença ou não de luz, som,
gás, campo elétrico, campo magnético etc.
II O transdutor é todo dispositivo que recebe uma resposta de saída, da mesma espécie
ou diferente,a qual reproduz certas características do sinal de entrada a partir de uma
relação definida.
III Na automação industrial é muito comum a utilização de sensores, para fins de medição
de valores durante o processo da automação da manufatura e as aplicações nela
existentes.
É correto o que se afirma em:
A I e II, apenas.
B III, apenas.
C I, II e III.
D II e III, apenas.
 E I apenas.

Questão 16
Avalie as asserções:
I. No competitivo ambiente moderno de negócios, a habilidade que tem uma empresa
manufatureira ao entregar um produto para o cliente, no menor espaço de tempo possível
é sempre quem vencer e levar o pedido. Este tempo é referido como o tempo de
processamento da manufatura. Especificamente, definimos esse tempo de resposta da
manufatura como o tempo total necessário para processar uma dada parte ou produto
através da planta.
PORQUE
II. Uma produção consiste de uma série de processamentos individuais e operações de
montagem. Entre estas operações há a movimentação do material, armazenagem,
inspeção e outras atividades classificadas como “não produtivas”.
A respeito dessas asserções, assinale a opção correta.
A As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
B As asserções I e II são proposições falsas.
C A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
D A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
E As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta
da I.
