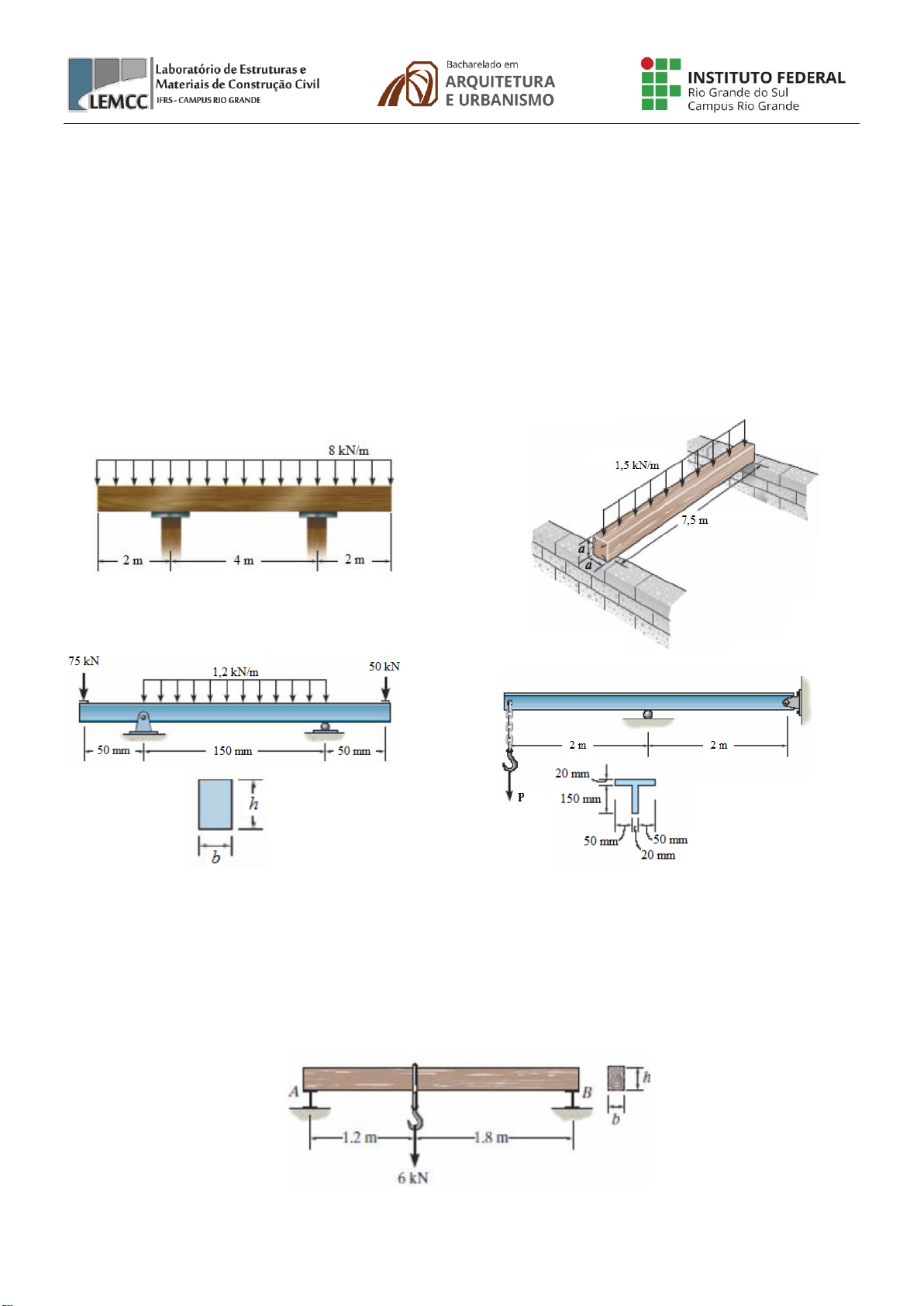

RESISTÊNCIA DOS MATERIAIS APLICADA À ARQUITETURA – LISTA DE EXERCÍCIOS Nº 08

1. A viga simplesmente apoiada da Figura a é feita de madeira com tensão de flexão admissível σadm = 6,5 MPa e
tensão de cisalhamento admissível τadm = 500 kPa. Determine as dimensões da viga se ela tiver que ter seção retangular
e que apresentar relação altura/largura de 1,25 (211,4 mm; 264,3 mm).
2. As vigas do assoalho de um galpão de depósito (Figura b) devem ser selecionadas em função de vigas quadradas de
madeira feitas de carvalho. Se cada viga tiver de ser projetada para suportar uma carga de 1,5 kN/m sobre um vão
simplesmente apoiado de 7,5 m, determine o valor mínimo de a. As tensões de flexão e cisalhamento admissíveis são
σadm = 32 MPa e τadm = 875 kPa, respectivamente (125,52 mm).
3. A viga da Figura c é feita de um material cerâmico cuja tensão de flexão admissível é σadm = 5 MPa e a tensão de
cisalhamento admissível é τadm = 2,8 MPa. Determine a mínima largura b da viga se a altura for h = 2b (10,4 mm).
4. A viga de aço da Figura d tem uma tensão de flexão admissível σadm = 140 MPa e uma tensão de cisalhamento
admissível τadm = 90 MPa. Determine a carga P máxima que ela pode suportar com segurança (9,25 kN).


















5. A viga de madeira da figura e tem seção transversal retangular e é usada para suportar uma carga de 6 kN. Se a
tensão de flexão admissível for σadm = 14 MPa e a tensão de cisalhamento admissível for τadm = 5 MPa, determine a
altura h da seção transversal mínima no caso da largura ser b = 75 mm. Considere que os apoios exercem apenas
esforço vertical (157,1 mm).
6. Resolva o problema anterior considerando a seção quadrada e a largura desconhecida (122,8 mm).




(b)
(a)
(b)
(d)
(c)
(e)
