QUESTIONARIO 2-maquinas

Prévia do material em texto

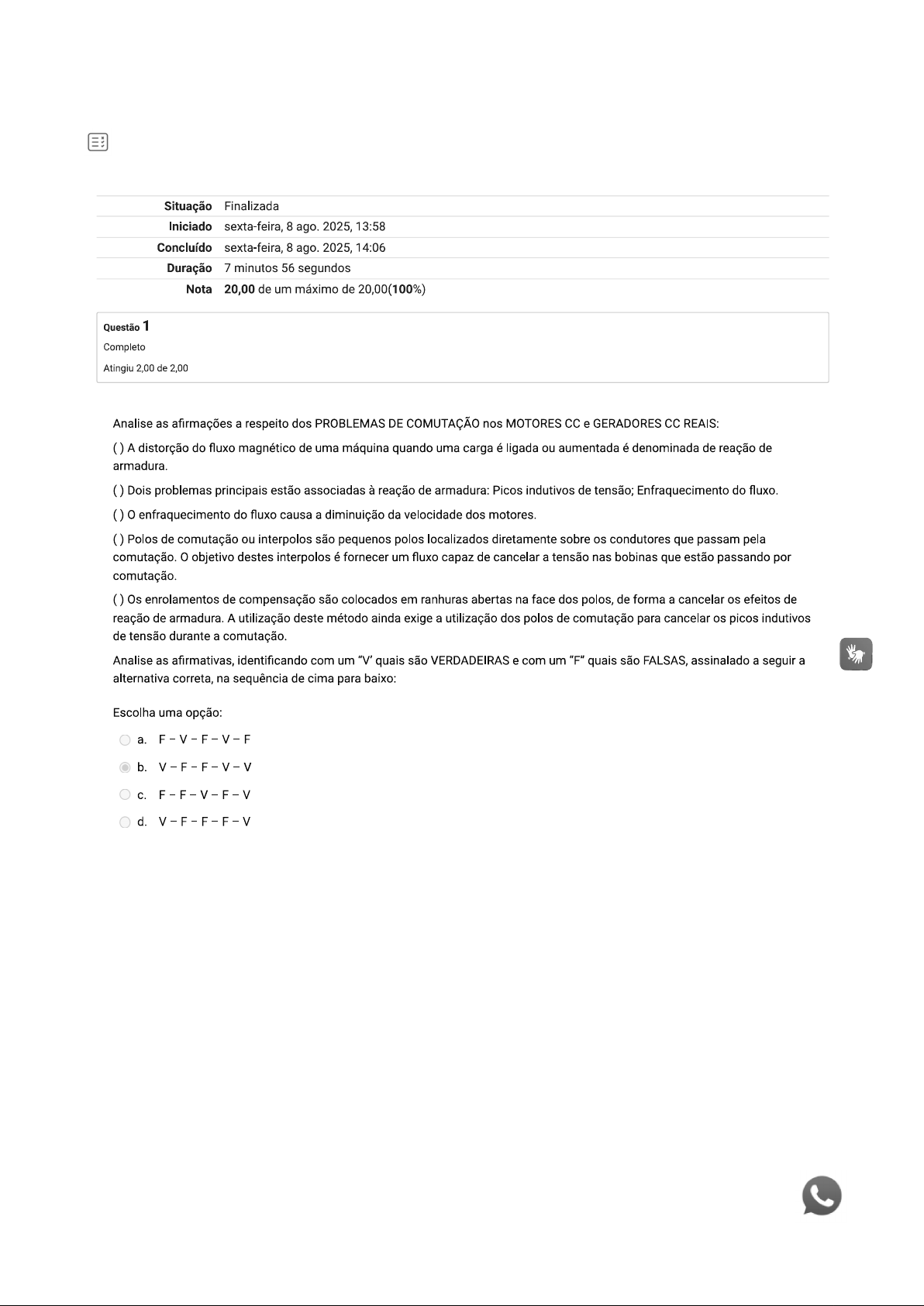

Situação Finalizada Iniciado sexta-feira, 8 ago. 2025, 13:58 Concluído sexta-feira, 8 ago. 2025, 14:06 Duração 7 minutos 56 segundos Nota 20,00 de um máximo de 20,00(100%) Questão 1 Completo Atingiu 2,00 de 2,00 Analise as afirmações a respeito dos PROBLEMAS DE COMUTAÇÃO nos MOTORES CC e GERADORES CC REAIS: () A distorção do fluxo magnético de uma máquina quando uma carga é ligada ou aumentada é denominada de reação de armadura. () Dois problemas principais estão associadas à reação de armadura: Picos indutivos de tensão; Enfraquecimento do fluxo. () enfraquecimento do fluxo causa a diminuição da velocidade dos motores. () Polos de comutação ou interpolos são pequenos polos localizados diretamente sobre os condutores que passam pela comutação. objetivo destes interpolos é fornecer um fluxo capaz de cancelar a tensão nas bobinas que estão passando por comutação. () Os enrolamentos de compensação são colocados em ranhuras abertas na face dos polos, de forma a cancelar os efeitos de reação de armadura. A utilização deste método ainda exige a utilização dos polos de comutação para cancelar os picos indutivos de tensão durante a comutação. Analise as afirmativas, identificando com um "V' quais são VERDADEIRAS e com um "F" quais são FALSAS, assinalado a seguir a alternativa correta, na sequência de cima para baixo: Escolha uma opção: a. F-V-F-V-F F-F-V-F-VQuestão 2 Completo Atingiu 2,00 de 2,00 Considere as afirmativas a seguir sobre as máquinas de indução: I. Em funcionamento normal, os campos magnéticos do rotor e do estator giram juntos na velocidade síncrona, porém rotor gira em uma velocidade menor. II. Durante a partida, um motor de indução opera com velocidade menor do que a velocidade síncrona. Gradativamente, o motor vai aumentando a velocidade até alcançar a velocidade síncrona, sem escorregamento, onde opera com o conjugado máximo. III. Em um motor de indução de rotor bobinado, ao aumentar a resistência elétrica do rotor, o conjugado máximo é atingido em uma velocidade de rotação menor, porém o valor do conjugado máximo não se altera. IV. Um gerador de indução operando em paralelo com um sistema de potência não necessita ser acionado continuamente com velocidade fixa. Enquanto a rotação da máquina for superior à velocidade síncrona do sistema ao qual está ligado, este dispositivo irá operar como gerador. V. A tensão a vazio de um gerador de indução é controlada pelo ajuste da corrente do circuito de campo. Conclui-se que: Escolha uma opção: a. Apenas as afirmativas I, III e IV estão corretas; b. Apenas as afirmativas le III estão corretas; C. Apenas as afirmativas e IV estão corretas; d. Todas as afirmativas estão INCORRETAS; Questão 3 Completo Atingiu 2,00 de 2,00 Considere as afirmativas a seguir sobre MOTORES PARA APLICAÇÕES ESPECIAIS: I. Neste tipo de motor, quando a velocidade de rotação é menor do que a rotação síncrona, as correntes parasitas ajudam a incrementar o conjugado produzido. Na velocidade síncrona o rotor passa a se comportar como um ímã permanente e o conjugado será proporcional ao ângulo entre os campos magnéticos do estator e do rotor. II. São motores muito úteis em sistemas de controle e posicionamento pois permitem conhecer tanto a velocidade quanto a posição exata do motor. É projetado para girar um número específico de graus a cada pulso elétrico recebido em sua unidade de controle. III. Neste tipo de motor o campo externo induz um campo magnético interno no material ferromagnético e, dessa forma, surge um conjugado que tende a alinhar o objeto com o campo magnético externo. IV. Este tipo de motor possui um sensor de posição que permitirá ao circuito de controle desligar uma bobina e ligar outra de forma a manter um conjugado para que o motor possa girar. Com esse tipo de motor podem ser conseguidas velocidades muito elevadas. Assinale a alternativa que relaciona as afirmativas, na ordem em que foram apresentadas, com seu respectivo tipo de motor: () Motor de relutância; () Motor de histerese; () Motor de passo; () Motor CC sem escovas; Escolha uma opção: a. I, III, IV e b. IV, III, e C. III, I, e IV d. II, IV, III eQuestão 4 Completo Atingiu 2,00 de 2,00 A figura a seguir mostra um pequeno motor CC de dois polos com oito bobinas no rotor e 10 espiras por bobina. 0 fluxo dessa máquina é 0,006 Wb. 2 3 6' a 7' 1 b 4 8 N g S 8 5 3 e 2 7 6 Se esse motor for ligado a uma bateria de 12 Vcc de um automóvel e receber uma carga tal que consuma 720W da bateria, marque a opção que representa, respectivamente, a velocidade angular em regime permanente e o conjugado induzido no motor. Escolha uma opção: a. = 262,0 rad/s; Tind = 2,29 N.m b. = 154,2 rad/s; Tind = 84,61 N.m C. Wm = 78,5 rad/s; Tind = 9,16 N.m d. = 75,0 rad/s; Tind = 12,40 N.mQuestão 5 Completo Atingiu 2,00 de 2,00 Considere as afirmativas a seguir sobre os MOTORES MONOFÁSICOS: I. 0 motor universal é uma extensão imediata do motor CC série e, portanto, pode funcionar tanto com uma fonte de tensão CC como uma fonte de tensão CA. II. Um motor de indução monofásico não possui conjugado de partida, no entanto, quando o rotor começa a girar em um dos sentidos surgirá um conjugado líquido que tende a frear e girar rotor no sentido contrário ao movimento. III. Um motor de indução monofásico com enrolamento de fase dividida possui um enrolamento auxiliar posicionado com um distanciamento angular de 90° do enrolamento principal. Dessa forma, com uma corrente adiantada devido a uma maior relação em relação ao enrolamento principal, haverá a rotação do campo magnético e surgirá um conjugado de partida. IV. Nos motores de indução monofásicos com dois capacitores, um capacitor de valor menor estará presente no circuito do enrolamento auxiliar apenas durante a partida. Quando o motor atinge certa velocidade de operação, a chave centrífuga abre e apenas o capacitor permanente com maior valor de capacitância é mantido no circuito auxiliar. V. Os motores de indução monofásicos de polos sombreados produzem menos conjugado de partida do que qualquer outro tipo de partida para motor de indução. Neste tipo de motor o sentido de rotação pode ser invertido simplesmente trocando as ligações da bobina de sombreamento. Conclui-se que: Escolha uma opção: a. Apenas as afirmativas e IV estão corretas b. Apenas as afirmativas I, II, IV e V estão corretas C. Apenas as afirmativas le III estão corretas d. Apenas as afirmativas III e V estão corretasQuestão 6 Completo Atingiu 2,00 de 2,00 Marque a opção que representa corretamente o tipo de motor representado no circuito equivalente da figura a seguir: RA Rₛ Lₛ L + IF + RF LF Escolha uma opção: a. Motor CC composto cumulativo b. Motor CC série C. Motor CC em derivação d. Motor CC composto diferencialQuestão 7 Completo Atingiu 2,00 de 2,00 Um motor de indução de 380 V, 10 HP, 60 Hz, quatro polos e ligado em Y, conforme a figura a seguir, tem as seguintes impedâncias em ohms por fase, referidas ao circuito do estator: R₁ = R₂ = X₁ = 51,120 I₁ jX₁ R₁ I₂ jX₂ + + jXM R₂ Marque a opção que representa, respectivamente, o conjugado máximo e o conjugado de partida do motor: Escolha uma opção: a. Tind máx. = 170,4 N.m; Tind partida = 104,2 N.m b. Tind máx. = 80,3 N.m; Tind partida = 80,3 N.m C. Tind máx. = 33,7 N.m; Tind partida = N.m d. Tind máx. = 61,5 N.m; Tind partida = 12,2 N.mQuestão 8 Completo Atingiu 2,00 de 2,00 A figura a seguir mostra uma espira simples girando entre as faces curvadas de dois polos e está conectada a uma bateria, um resistor e uma chave. o' edc N Comutador = 0 R a + M M' S eind Escovas Corrente para dentro da página c-d Corrente para fora da página F ind w N ind S a-b A espira está encaixada em uma ranhura do rotor. 0 rotor ferromagnético, juntamente com a face curvada dos polos, propicia um entreferro de ar com largura constante entre o rotor e o estator. As dimensões físicas e características dessa máquina são: r = 0,8m; = 1,6m R = = 120 V Marque a opção que representa, respectivamente, a velocidade angular a vazio e a velocidade angular quando uma carga de 15 N.m é aplicada ao eixo do rotor. Escolha uma opção: a. vazio =68,2 rad/s; carga = 47,5 rad/s b. vazio = 167,4 rad/s; carga = 155,7 rad/s vazio = 159,8 rad/s; carga = 148,7 rad/s d. vazio = 480,0 rad/s; carga = 432,0 rad/sQuestão 9 Completo Atingiu 2,00 de 2,00 Um motor de indução de 460 V, 30 HP, 60 Hz, quatro polos e ligado em Y, conforme a figura a seguir, tem as seguintes impedâncias em ohms por fase, referidas ao circuito do estator: R₁ = R₂ X₁ X₂ I₁ jX₁ R₁ I₂ jX₂ + + jXM R₂ As perdas rotacionais totais são 800W e assume-se que são constantes. As perdas do núcleo estão combinadas com as perdas rotacionais. Para um escorregamento do rotor de 2,5%, com tensão e frequência nominais, marque a opção que representa, respectivamente, a velocidade de rotação do rotor, o conjugado induzido e a eficiência do motor neste ponto de operação. Escolha uma opção: a. Nₘ 1755 rpm; Tind 147,2 N.m; n b. Nₘ 1760 rpm; Tind 62,8 N.m; n Nₘ 1760 rpm; Tind = 49,07 N.m; n d. Nₘ 1755 rpm; Tind 150,1 N.m; Questão 10 Completo Atingiu 2,00 de 2,00 Assinale a alternativa INCORRETA sobre os motores e geradores CC: Escolha uma opção: a. Um gerador CC série a vazio possui tensões em um nível bem baixo, dado somente pelo fluxo residual presente na máquina. A medida que a corrente aumente, a tensão induzida internamente eleva-se rapidamente. b. Um motor CC série o conjugado é proporcional ao quadrado de sua corrente de armadura. Como resultado, este tipo de motor fornece mais conjugado por ampère do que qualquer outro motor CC. C. Uma desvantagem do motor CC composto cumulativo é que quando conjugado vai a zero, a velocidade de rotação do motor CC série tende ao infinito. d. Em um gerador CC composto cumulativo na configuração hipercomposto, a tensão de terminal de plena carga é maior do que a tensão de terminal a vazio, devido ao reforço produzido no fluxo pelo enrolamento série.
