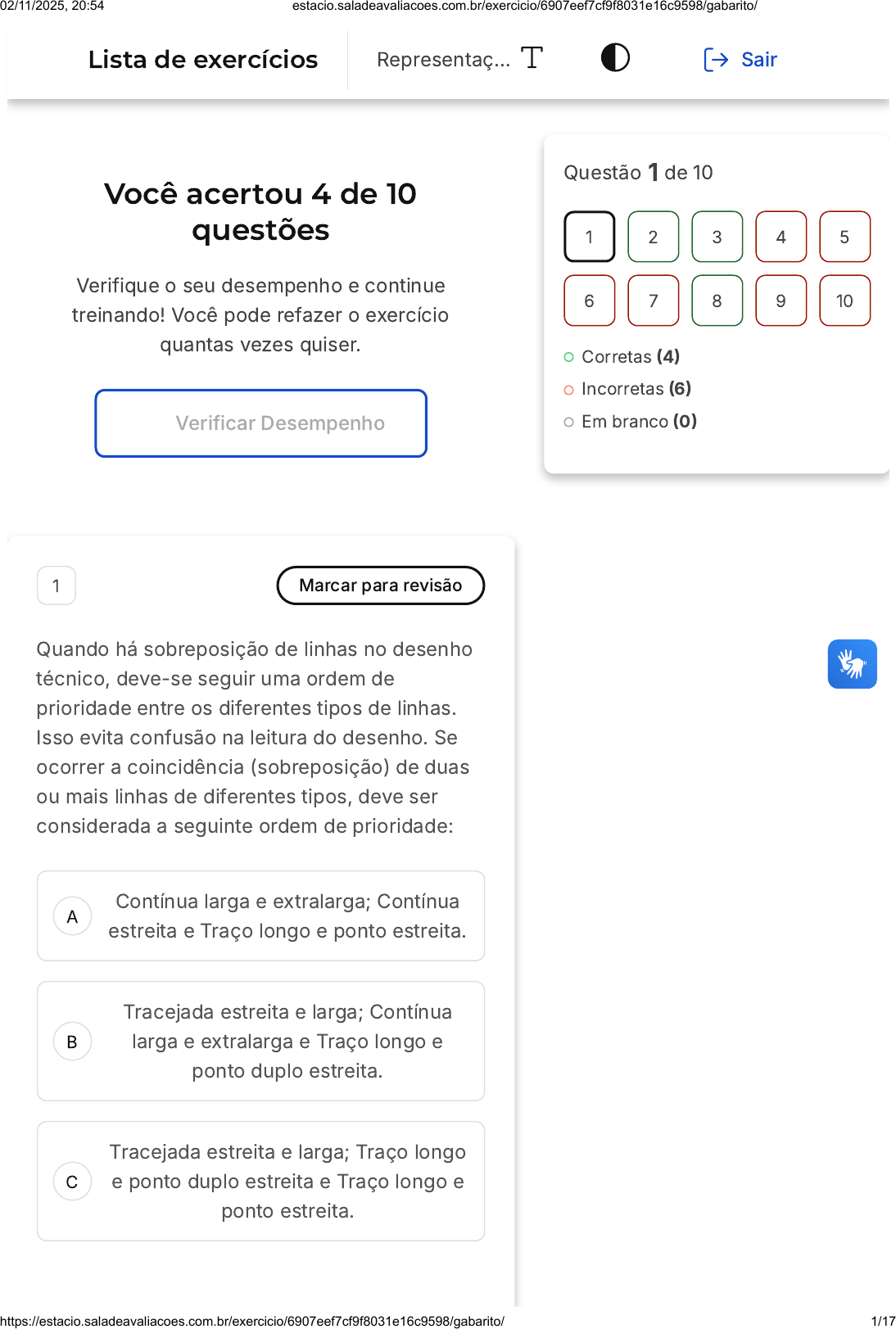

Você acertou 4 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Quando há sobreposição de linhas no desenho
técnico, deve-se seguir uma ordem de
prioridade entre os diferentes tipos de linhas.
Isso evita confusão na leitura do desenho. Se
ocorrer a coincidência (sobreposição) de duas
ou mais linhas de diferentes tipos, deve ser
considerada a seguinte ordem de prioridade:
Contínua larga e extralarga; Contínua
estreita e Traço longo e ponto estreita.
Tracejada estreita e larga; Contínua
larga e extralarga e Traço longo e
ponto duplo estreita.
Tracejada estreita e larga; Traço longo
e ponto duplo estreita e Traço longo e
ponto estreita.
Questão 1 de 10
Corretas (4)
Incorretas (6)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Representaç… Sair
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 1/17
D
E
Contínua larga e extralarga; Traço
longo e ponto estreita e Contínua
estreita.
Contínua larga e extralarga; Contínua
estreita e Tracejada estreita e larga.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A ordem correta prioriza primeiro as linhas
contínuas largas e extralargas, seguidas
pelas linhas traço longo e ponto estreita, e
por fim, as contínuas estreitas. As demais
opções apresentam ordens incorretas ou
invertem as prioridades estabelecidas pela
norma.
2 Marcar para revisão
As vistas ortográficas permitem representar
com exatidão as diferentes faces de uma peça.
A correta correspondência entre vista frontal,
lateral e superior é essencial para transmitir
fielmente as dimensões da peça. Assinale a
correta vista frontal da peça abaixo, guiada pela
seta.
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 2/17
A
B
C
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 3/17
D
E
A
B
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta apresenta a vista
frontal da peça conforme indicado pela
seta, respeitando o método do primeiro
diedro. As demais opções representam
vistas inconsistentes com a posição da
seta ou com as projeções normativas.
3 Marcar para revisão
Sobre o corte em seção podemos afirmar:
É um tipo de corte aplicado quando
existe condição de simetria no objeto.
É aquele em que o plano secante corta
toda a extensão do objeto.
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 4/17
C
D
E
Quando a seção é desenhada sobre a
vista, utiliza-se linha tracejada grossa.
Quando a seção é desenhada fora da
vista, deslocada, deve estar ligada à
vista cortada por uma linha traço e
ponto fina (estreita).
Para delimitar a parte "cortada" do
objeto com relação ao restante da
vista, usa-se uma linha de ruptura
(linha fina irregular).
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a D. O corte em
seção é uma técnica utilizada em desenho
técnico para representar de forma clara e
precisa a estrutura interna de um objeto.
Quando a seção é desenhada fora da vista,
ou seja, deslocada, ela deve estar ligada à
vista cortada por uma linha traço e ponto
fina (estreita). Essa linha serve para indicar
a direção e o sentido do corte, permitindo
uma melhor compreensão do desenho.
4 Marcar para revisão
Analise as sentenças abaixo referentes aos
conceitos de desenho isométrico e de suas
vistas ortográficas (projeção no 1º diedro):
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 5/17
A
B
C
D
E
I. Qualquer reta paralela a um eixo isométrico é
chamada linha não isométrica, portanto, as
perspectivas das arestas de um cubo e as
linhas a elas paralelas, são linhas isométricas;
II. As perspectivas das faces do cubo e outras
que forem a elas paralelas, são chamadas faces
isométricas, portanto, as faces isométricas são
paralelas a um dos planos do triedro;
III. As linhas não paralelas aos eixos isométricos
são linhas isométricas, portanto, as arestas de
um objeto não paralelas aos eixos do triedro
têm como perspectiva linhas isométricas;
IV. Linhas isométricas e não isométricas não
podem ser representadas numa mesma vista
ortográfica ou mesmo em perspectiva.
Está(ão) correta(s), apenas:
I e IV
II e IV
I e II
II
II e III
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Apenas a afirmativa II está correta, pois
descreve corretamente as faces
isométricas como aquelas paralelas a um
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 6/17
A
B
C
dos planos do triedro. A afirmativa I está
errada ao classificar incorretamente as
linhas isométricas e não isométricas, assim
como a III. A IV também está incorreta, pois
tanto linhas isométricas quanto não
isométricas podem coexistir na mesma
representação.
5 Marcar para revisão
Analisando as condições obrigatórias e
necessárias na representação de cortes,
podemos afirmar, EXCETO:
A posição do plano secante é indicada
com linha mista: traço e ponto fina
(estreita) com extremos em linha
contínua larga.
As setas junto das linhas contínuas
grossas indicam a visualização do
observador do corte, que deve ser a
mesma posição adotada para a vista
ortográfica que está sendo
substituída.
Abaixo de cada corte deve ser
colocada a nomenclatura do corte (por
exemplo: CORTE A-A).
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 7/17
D
E
Nas vistas em corte sempre são
representadas arestas invisíveis, ou
seja, a sobreposição entre hachuras e
linhas tracejadas é permitida e
recomendada.
Caso existam, as linhas traço e ponto
indicativas de linhas de eixo e de
centro devem ser posicionadas
adequadamente no corte.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa D é a única que não está
correta. Nas vistas em corte, não são
sempre representadas arestas invisíveis. A
sobreposição entre hachuras e linhas
tracejadas não é permitida e recomendada.
As hachuras representam a superfície de
corte e as linhas tracejadas representam
arestas e contornos não visíveis. Sua
sobreposição pode causar confusão na
interpretação do desenho técnico.
6 Marcar para revisão
Analise as sentenças abaixo sobre a
representação de linhas:
I. A relação entre as larguras de linhas largas e
estreitas não deve ser inferior a dois.
II. As larguras das linhas devem ser escolhidas
conforme o tipo, dimensão, escala e densidade
de linhas no desenho.
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 8/17
A
B
C
D
E
III. Para diferentes vistas de uma mesma peça,
desenhadas na mesma escala, devem ser
utilizadas larguras diferentes de linha.
IV. O espaçamento mínimo entre linhas
paralelas, inclusivena representação de
hachuras, não deve ser menor do que duas
vezes a largura da linha mais larga, sendo
recomendado que não seja inferior a 0,70 mm.
V. As linhas possuem os subtipos: estreita, larga
e extralarga.
Está(ão) correta(s), apenas:
I, II, IV e V
II, III e IV
I, II e III
I, III, IV e V
II, IV e V
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Estão corretas as sentenças I, II, IV e V. A
relação mínima de duas vezes entre
larguras de linhas largas e estreitas está
normatizada (I), as larguras variam
conforme escala, tipo e densidade (II), o
espaçamento entre linhas deve ser no
mínimo duas vezes a largura da linha mais
larga e recomendado acima de 0,70 mm
(IV), e as linhas podem ser estreitas, largas
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 9/17
ou extralargas (V). A sentença III está
incorreta, pois as vistas na mesma escala
devem ter a mesma largura de linha.
7 Marcar para revisão
Petrobras (Técnico de Manutenção Júnior –
Mecânica – PSP RH 1/2012). A figura representa
uma peça em vista isométrica, onde os furos
cilíndricos com rebaixo são furos cegos, o
rasgo oblongoé passante, e a guia tem seção
reta semicircular.As vistas frontal, superior e
lateral direita, no primeiro diedro, são:
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 10/17
A
B
C
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 11/17
D
E
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta apresenta
corretamente as vistas frontal, superior e
lateral direita, conforme o método do
primeiro diedro, respeitando a
correspondência entre as faces da peça e
sua representação gráfica. As demais
opções não seguem adequadamente a
convenção do primeiro diedro, resultando
em incoerência entre as vistas.
8 Marcar para revisão
As vistas auxiliares são empregadas para
representar superfícies inclinadas ou oblíquas
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 12/17
A
B
C
D
E
que não aparecem corretamente nas vistas
principais. Elas garantem que tais superfícies
sejam vistas em sua verdadeira forma. No
desenho técnico, as vistas auxiliares são
utilizadas para representar superfícies
inclinadas ou oblíquas que não são projetadas
adequadamente nas vistas principais (frontal,
superior e lateral). De acordo com a NBR 17067,
qual das afirmações a seguir é correta em
relação à utilização das vistas auxiliares?
As vistas auxiliares são utilizadas
apenas quando todas as superfícies
do objeto são paralelas aos planos de
projeção.
A vista auxiliar é sempre perpendicular
à vista frontal.
A vista auxiliar é utilizada para mostrar
a verdadeira forma e inclinação de
superfícies que são oblíquas aos
planos principais de projeção.
As vistas auxiliares não podem ser
representadas com cortes.
É obrigatório utilizar vistas auxiliares
em todos os desenhos técnicos,
conforme exigido pela NBR 17067.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 13/17
A
B
C
A vista auxiliar é utilizada especificamente
para representar superfícies inclinadas ou
oblíquas em sua verdadeira forma. As
demais afirmativas estão incorretas: não há
obrigatoriedade do uso em todos os
desenhos, nem limitação quanto ao uso de
cortes, e as vistas auxiliares não são
perpendiculares por definição.
9 Marcar para revisão
Sobre o corte em desvio podemos afirmar:
É aplicado quando os detalhes
presentes no objeto não podem ser
cortados por um único plano secante
em um corte pleno.
Os planos secantes são sempre
paralelos ou perpendiculares entre si,
não podendo o desvio ser feito em
outro ângulo.
Da mesma forma que no corte pleno,
linhas tracejadas devem ser colocadas
na vista em corte, havendo
sobreposição entre essas linhas e as
hachuras.
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 14/17
D
E
No caso da utilização de planos
concorrentes sucessivos, o ângulo
formado entre os planos em desvio
deve ser sempre menor do que 90°.
As hachuras não estão presentes em
todas as faces em contato com os
planos secantes.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
O corte em desvio é uma técnica utilizada
em desenho técnico quando um único
plano secante não é suficiente para
mostrar todos os detalhes de um objeto em
um corte pleno. Essa técnica permite que o
plano de corte seja desviado ao longo da
linha de corte para revelar detalhes
ocultos. Portanto, a alternativa A está
correta, pois afirma que o corte em desvio
é aplicado quando os detalhes presentes
no objeto não podem ser cortados por um
único plano secante em um corte pleno.
10 Marcar para revisão
Analise as sentenças a seguir referentes aos
conceitos de corte:
I. O corte é um recurso de desenho técnico que
facilita a representação de objetos com
detalhes presentes em seu interior.
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 15/17
A
B
C
D
E
II. Na vista em corte, o objeto é cortado por um
plano secante imaginário e a parte anterior ao
plano é vista pelo observador, que muda de
posição para olhar o objeto cortado.
III. A porção sólida do objeto, cortada pelo
plano secante, é indicada na vista em corte pela
presença de hachuras, internas às arestas
cortadas pelo plano.
IV. Existem vários tipos de corte: corte pleno,
meio corte, corte em desvio, corte parcial e
seção.
Estão corretas, apenas:
I e IV
I, III e IV
I e II
II e IV
I, II e IV
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
As sentenças I, III e IV estão corretas. A
sentença I está correta porque o corte é,
de fato, um recurso de desenho técnico
que facilita a representação de objetos
com detalhes internos. A sentença III
também está correta, pois a porção sólida
do objeto, cortada pelo plano secante, é
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 16/17
indicada na vista em corte pela presença
de hachuras, internas às arestas cortadas
pelo plano. Por fim, a sentença IV está
correta ao afirmar que existem vários tipos
de corte, como o corte pleno, meio corte,
corte em desvio, corte parcial e seção. No
entanto, a sentença II está incorreta, pois
na vista em corte, a parte posterior ao
plano é que é vista pelo observador, e não
a parte anterior.
02/11/2025, 20:54 estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eef7cf9f8031e16c9598/gabarito/ 17/17
