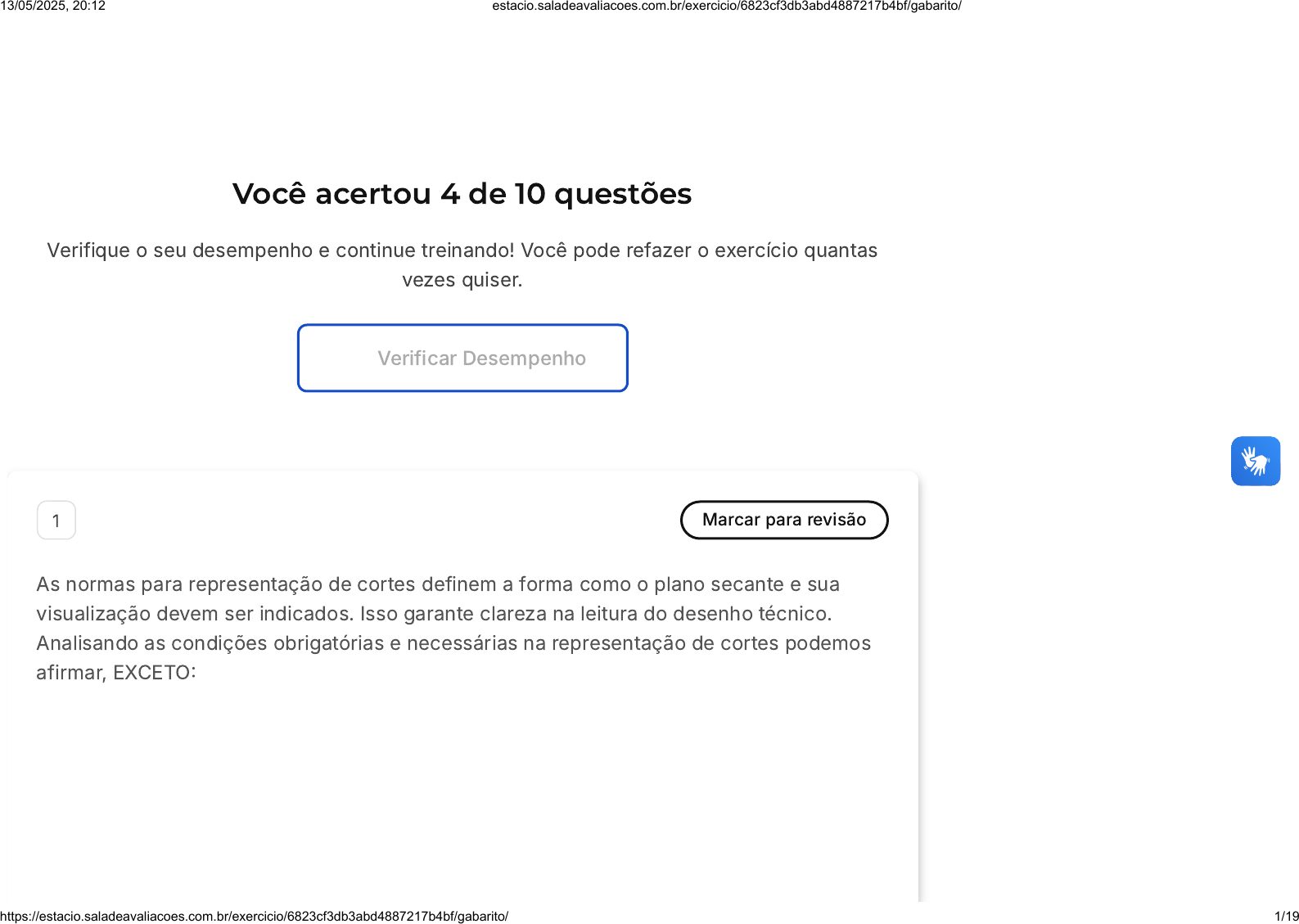

Você acertou 4 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
1 Marcar para revisão
As normas para representação de cortes definem a forma como o plano secante e sua
visualização devem ser indicados. Isso garante clareza na leitura do desenho técnico.
Analisando as condições obrigatórias e necessárias na representação de cortes podemos
afirmar, EXCETO:
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 1/19
A
B
C
D
E
A posição do plano secante é indicada com linha mista: traço e pontoestreita com
extremos em linha contínua larga.
As setas junto das linhas contínuas largas indicam a visualização do observador
do corte, que deve ser a mesma posição adotada para a vista ortográfica que está
sendo substituída.
Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo:
CORTE A-A).
É indicado apenas um corte por representação, não deve ser usado, por exemplo,
corte total e meio corte em duas vistas.
Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro
devem ser posicionadas adequadamente no corte.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
As afirmativas I, III, IV e V estão corretas. A posição do plano secante deve ser
indicada por linha mista com extremos largos (I), cada corte precisa ser identificado
com sua nomenclatura (III), diferentes tipos de corte podem ser usados em conjunto
(IV) e linhas de centro devem ser posicionadas adequadamente (V). A afirmativa II está
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 2/19
A
B
C
incorreta porque não há exigência de coincidência obrigatória entre a visualização do
observador e uma vista ortográfica específica.
2 Marcar para revisão
Analisando as condições obrigatórias e necessárias na representação de cortes, podemos
afirmar, EXCETO:
A posição do plano secante é indicada com linha mista: traço e ponto fina
(estreita) com extremos em linha contínua larga.
As setas junto das linhas contínuas grossas indicam a visualização do observador
do corte, que deve ser a mesma posição adotada para a vista ortográfica que está
sendo substituída.
Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo:
CORTE A-A).
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 3/19
D
E
Nas vistas em corte sempre são representadas arestas invisíveis, ou seja, a
sobreposição entre hachuras e linhas tracejadas é permitida e recomendada.
Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro
devem ser posicionadas adequadamente no corte.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa D é a única que não está correta. Nas vistas em corte, não são sempre
representadas arestas invisíveis. A sobreposição entre hachuras e linhas tracejadas
não é permitida e recomendada. As hachuras representam a superfície de corte e as
linhas tracejadas representam arestas e contornos não visíveis. Sua sobreposição
pode causar confusão na interpretação do desenho técnico.
3 Marcar para revisão
Petrobras (Técnico de Manutenção Júnior – Mecânica – PSP RH 1/2012). A figura
representa uma peça em vista isométrica, onde os furos cilíndricos com rebaixo são furos
cegos, o rasgo oblongoé passante, e a guia tem seção reta semicircular.As vistas frontal,
superior e lateral direita, no primeiro diedro, são:
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 4/19
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 5/19
A
B
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 6/19
C
D
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 7/19
E
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta apresenta corretamente as vistas frontal, superior e lateral direita,
conforme o método do primeiro diedro, respeitando a correspondência entre as faces
da peça e sua representação gráfica. As demais opções não seguem adequadamente
a convenção do primeiro diedro, resultando em incoerência entre as vistas.
4 Marcar para revisão
Analise as sentenças a seguir referentes aos conceitos de corte:
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 8/19
A
B
C
D
E
I. O corte é um recurso de desenho técnico que facilita a representação de objetos com
detalhes presentes em seu interior.
II. Na vista em corte, o objeto é cortado por um plano secante imaginário e a parte anterior
ao plano é vista pelo observador, que muda de posição para olhar o objeto cortado.
III. A porção sólida do objeto, cortada pelo plano secante, é indicada na vista em corte pela
presença de hachuras, internas às arestas cortadas pelo plano.
IV. Existem vários tipos de corte: corte pleno, meio corte, corte em desvio, corte parcial e
seção.
Estão corretas, apenas:
I e IV
I, III e IV
I e II
II e IV
I, II e IV
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 9/19
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
As sentenças I, III e IV estão corretas. A sentença I está correta porque o corte é, de
fato, um recurso de desenho técnico que facilita a representação de objetos com
detalhes internos. A sentença III também está correta, pois a porção sólida do objeto,
cortada pelo plano secante, é indicada na vista em corte pela presença de hachuras,
internas às arestas cortadas pelo plano. Por fim, a sentença IV está correta ao afirmar
que existem vários tipos de corte, como o corte pleno, meio corte, corte em desvio,
corte parcial e seção. No entanto, a sentença II está incorreta, pois na vista em corte, a
parte posterior ao plano é que é vista pelo observador, e não a parte anterior.
5 Marcar para revisão
Quando há sobreposição de linhas no desenho técnico, deve-se seguir uma ordem de
prioridade entre os diferentes tipos de linhas. Isso evita confusão na leitura do desenho. Se
ocorrer a coincidência (sobreposição) de duas ou mais linhas de diferentes tipos, deve ser
considerada a seguinte ordem de prioridade:
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 10/19
A
B
C
D
E
Contínua larga e extralarga; Contínua estreita e Traço longo e ponto estreita.
Tracejada estreita e larga; Contínua larga e extralarga e Traço longo e ponto duplo
estreita.
Tracejada estreita e larga; Traço longo e ponto duplo estreita e Traço longo e
ponto estreita.
Contínua larga e extralarga; Traço longo e ponto estreita e Contínua estreita.
Contínua larga e extralarga; Contínua estreita e Tracejada estreita e larga.Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A ordem correta prioriza primeiro as linhas contínuas largas e extralargas, seguidas
pelas linhas traço longo e ponto estreita, e por fim, as contínuas estreitas. As demais
opções apresentam ordens incorretas ou invertem as prioridades estabelecidas pela
norma.
Lista de exercícios Representação Gráfica De Peças Mecânicas Simples Sair
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 11/19
A
B
C
D
E
6 Marcar para revisão
A norma NBR 16861 estabelece larguras padronizadas para as linhas utilizadas em desenho
técnico. Essa padronização é fundamental para garantir a legibilidade e a clareza dos
desenhos. De acordo com a NBR 16861:2020, a opção que descreve corretamente algumas
das larguras de linhas a serem utilizadas em um desenho técnico é:
0,10 mm; 0,15 mm e 0,50 mm.
0,13 mm; 0,20 mm e 0,70 mm.
0,13 mm; 0,18 mm e 0,50 mm.
0,13 mm; 0,20 mm e 2,00 mm.
0,10 mm; 0,18 mm e 2,00 mm.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Questão 10 de 10
Corretas (4)
Incorretas (6)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 12/19
A
B
C
A opção correta apresenta larguras que seguem a padronização da norma, sendo 0,13
mm, 0,18 mm e 0,50 mm valores especificados. As demais opções contêm larguras
que não estão combinadas corretamente ou incluem valores não previstos para uso
normativo.
7 Marcar para revisão
Sobre o corte em desvio podemos afirmar:
É aplicado quando os detalhes presentes no objeto não podem ser cortados por
um único plano secante em um corte pleno.
Os planos secantes são sempre paralelos ou perpendiculares entre si, não
podendo o desvio ser feito em outro ângulo.
Da mesma forma que no corte pleno, linhas tracejadas devem ser colocadas na
vista em corte, havendo sobreposição entre essas linhas e as hachuras.
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 13/19
D
E
No caso da utilização de planos concorrentes sucessivos, o ângulo formado entre
os planos em desvio deve ser sempre menor do que 90°.
As hachuras não estão presentes em todas as faces em contato com os planos
secantes.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
O corte em desvio é uma técnica utilizada em desenho técnico quando um único plano
secante não é suficiente para mostrar todos os detalhes de um objeto em um corte
pleno. Essa técnica permite que o plano de corte seja desviado ao longo da linha de
corte para revelar detalhes ocultos. Portanto, a alternativa A está correta, pois afirma
que o corte em desvio é aplicado quando os detalhes presentes no objeto não podem
ser cortados por um único plano secante em um corte pleno.
8 Marcar para revisão
Analise as sentenças abaixo sobre a representação de linhas:
I. A relação entre as larguras de linhas largas e estreitas não deve ser inferior a dois.
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 14/19
A
B
C
D
E
II. As larguras das linhas devem ser escolhidas conforme o tipo, dimensão, escala e
densidade de linhas no desenho.
III. Para diferentes vistas de uma mesma peça, desenhadas na mesma escala, devem ser
utilizadas larguras diferentes de linha.
IV. O espaçamento mínimo entre linhas paralelas, inclusive na representação de hachuras,
não deve ser menor do que duas vezes a largura da linha mais larga, sendo recomendado
que não seja inferior a 0,70 mm.
V. As linhas possuem os subtipos: estreita, larga e extralarga.
Está(ão) correta(s), apenas:
I, II, IV e V
II, III e IV
I, II e III
I, III, IV e V
II, IV e V
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 15/19
A
B
C
Gabarito Comentado
Estão corretas as sentenças I, II, IV e V. A relação mínima de duas vezes entre larguras
de linhas largas e estreitas está normatizada (I), as larguras variam conforme escala,
tipo e densidade (II), o espaçamento entre linhas deve ser no mínimo duas vezes a
largura da linha mais larga e recomendado acima de 0,70 mm (IV), e as linhas podem
ser estreitas, largas ou extralargas (V). A sentença III está incorreta, pois as vistas na
mesma escala devem ter a mesma largura de linha.
9 Marcar para revisão
A vista explodida é usada para ilustrar a montagem de um conjunto de peças. Ela apresenta
os componentes afastados uns dos outros, mantendo a ordem de montagem e facilitando a
identificação. Sobre as vistas explodidas, é correto afirmar:
Sequência textual explicativa da montagem de um conjunto de peças.
Sequência representada de forma pictórica da montagem de diversas peças de
um conjunto.
Os componentes a serem montados podem estar em diferentes escalas.
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 16/19
D
E
É recomendável a utilização da vista frontal para essa representação.
É utilizada para representar os detalhes internos de uma peça.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A vista explodida é representada graficamente, de forma pictórica, mostrando como as
peças se encaixam no conjunto. As outras alternativas tratam de descrições textuais,
escalas variadas, vistas ortográficas ou representação de detalhes internos, que não
correspondem ao objetivo da vista explodida.
10 Marcar para revisão
Analise as sentenças abaixo referentes aos conceitos de desenho isométrico e de suas
vistas ortográficas (projeção no 1º diedro):
I. Qualquer reta paralela a um eixo isométrico é chamada linha não isométrica, portanto, as
perspectivas das arestas de um cubo e as linhas a elas paralelas, são linhas isométricas;
II. As perspectivas das faces do cubo e outras que forem a elas paralelas, são chamadas
faces isométricas, portanto, as faces isométricas são paralelas a um dos planos do triedro;
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 17/19
A
B
C
D
E
III. As linhas não paralelas aos eixos isométricos são linhas isométricas, portanto, as
arestas de um objeto não paralelas aos eixos do triedro têm como perspectiva linhas
isométricas;
IV. Linhas isométricas e não isométricas não podem ser representadas numa mesma vista
ortográfica ou mesmo em perspectiva.
Está(ão) correta(s), apenas:
I e IV
II e IV
I e II
II
II e III
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 18/19
Apenas a afirmativa II está correta, pois descreve corretamente as faces isométricas
como aquelas paralelas a um dos planos do triedro. A afirmativa I está errada ao
classificar incorretamente as linhas isométricas e não isométricas, assim como a III. A
IV também está incorreta, pois tanto linhas isométricasquanto não isométricas podem
coexistir na mesma representação.
13/05/2025, 20:12 estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823cf3db3abd4887217b4bf/gabarito/ 19/19
