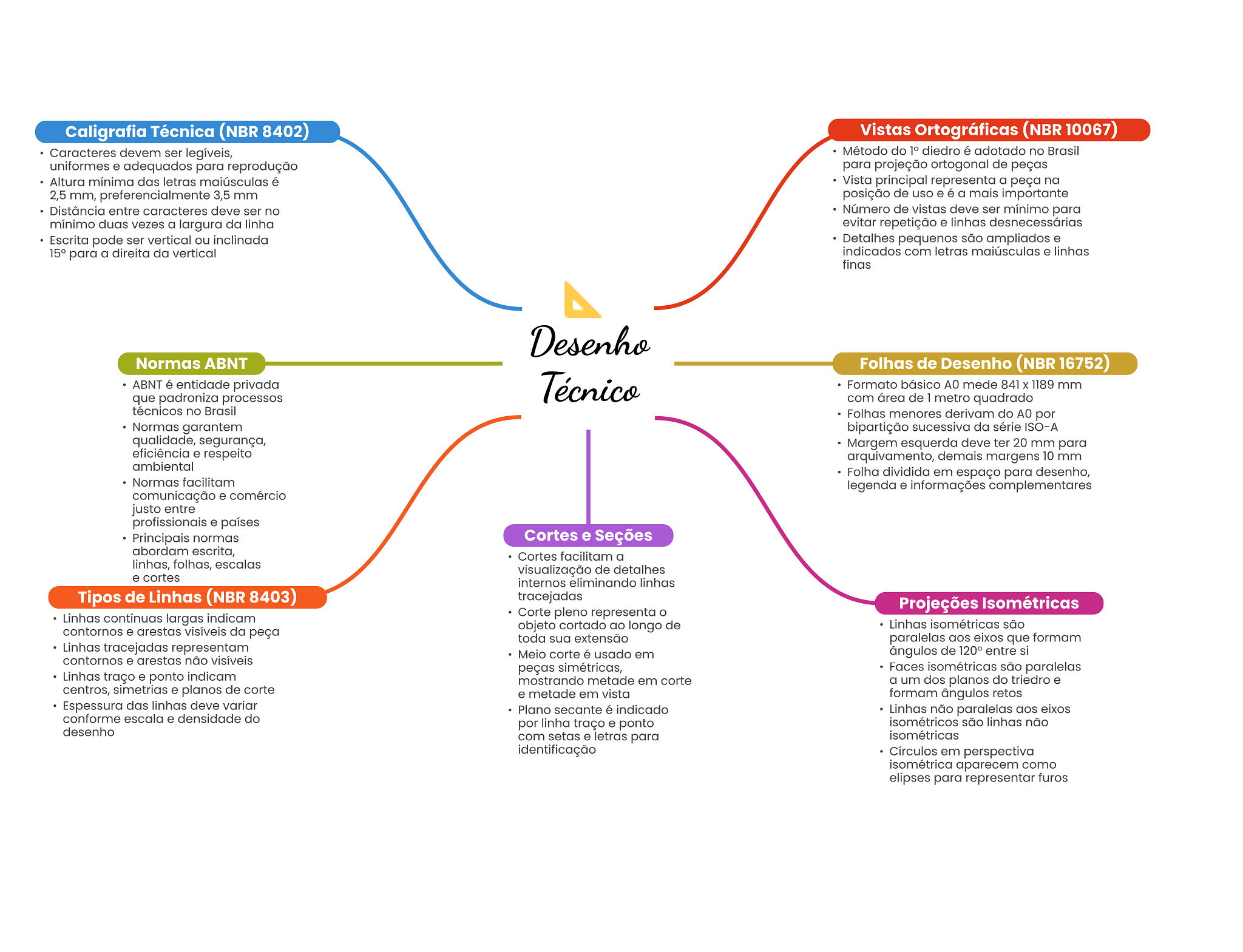

Mapa Mental - Desenho Técnico

Prévia do material em texto

Caligrafia Técnica (NBR 8402) Vistas Ortográficas (NBR 10067) Caracteres devem ser legíveis, Método do 1° diedro é adotado no Brasil uniformes e adequados para reprodução para projeção ortogonal de peças Altura mínima das letras maiúsculas é Vista principal representa a peça na 2,5 mm, preferencialmente 3,5 mm posição de uso e é a mais importante Distância entre caracteres deve ser no Número de vistas deve ser mínimo para mínimo duas vezes a largura da linha evitar repetição e linhas desnecessárias Escrita pode ser vertical ou inclinada Detalhes pequenos são ampliados e 15° para a direita da vertical indicados com letras maiúsculas e linhas finas Desenho Normas ABNT Folhas de Desenho (NBR 16752) ABNT é entidade privada que padroniza processos Técnico Formato básico mede 841 X 1189 mm com área de 1 metro quadrado técnicos no Brasil Folhas menores derivam do por Normas garantem bipartição sucessiva da série ISO-A qualidade, segurança, Margem esquerda deve ter 20 mm para eficiência e respeito arquivamento, demais margens 10 mm ambiental Folha dividida em espaço para desenho, Normas facilitam legenda e informações complementares comunicação e comércio justo entre profissionais e países Principais normas Cortes e Seções abordam escrita, Cortes facilitam a linhas, folhas, escalas visualização de detalhes e cortes internos eliminando linhas Tipos de Linhas (NBR 8403) tracejadas Projeções Isométricas Linhas contínuas largas indicam Corte pleno representa O objeto cortado ao longo de Linhas isométricas são contornos e arestas visíveis da peça toda sua extensão paralelas aos eixos que formam Linhas tracejadas representam Meio corte é usado em ângulos de 120° entre si contornos e arestas não visíveis peças simétricas, Faces isométricas são paralelas Linhas traço e ponto indicam mostrando metade em corte a um dos planos do triedro e centros, simetrias e planos de corte e metade em vista formam ângulos retos Espessura das linhas deve variar Plano secante é indicado Linhas não paralelas aos eixos conforme escala e densidade do por linha traço e ponto isométricos são linhas não desenho com setas e letras para isométricas identificação Círculos em perspectiva isométrica aparecem como elipses para representar furos
