Mapa Mental - AutoCAD Básico

Prévia do material em texto

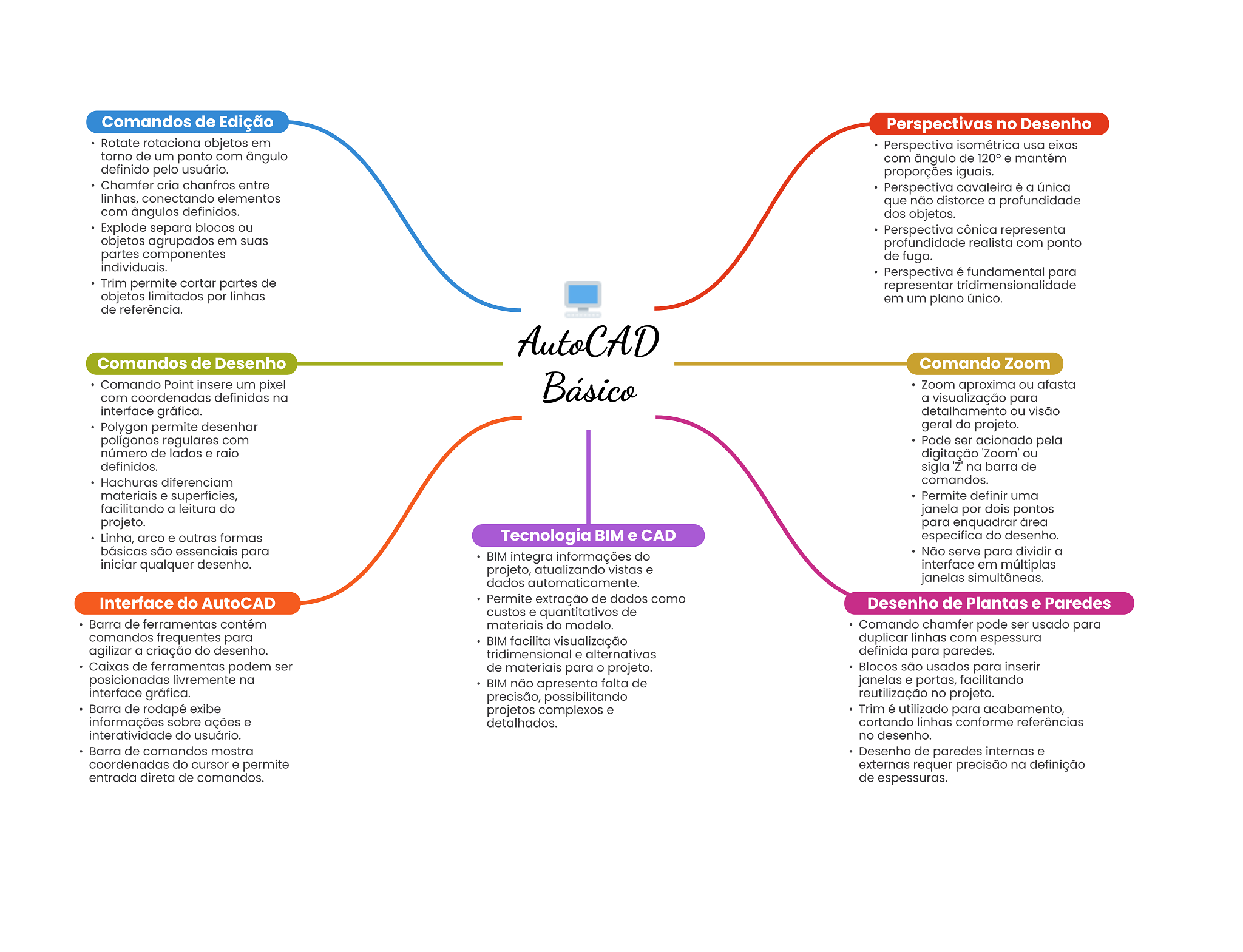

Comandos de Edição Perspectivas no Desenho Rotate rotaciona objetos em Perspectiva isométrica usa eixos torno de um ponto com ângulo com ângulo de 120° e mantém definido pelo usuário. proporções iguais. Chamfer cria chanfros entre Perspectiva cavaleira é a única linhas, conectando elementos que não distorce a profundidade com ângulos definidos. dos objetos. Explode separa blocos ou Perspectiva cônica representa objetos agrupados em suas profundidade realista com ponto partes componentes de fuga. individuais. Perspectiva é fundamental para Trim permite cortar partes de representar tridimensionalidade objetos limitados por linhas em um plano único. de referência. AutoCAD Comandos de Desenho Comando Zoom Comando Point insere um pixel com coordenadas definidas na Básico Zoom aproxima ou afasta a visualização para interface gráfica. detalhamento ou visão Polygon permite desenhar geral do projeto. polígonos regulares com Pode ser acionado pela número de lados e raio digitação 'Zoom' ou definidos. sigla 'Z' na barra de Hachuras diferenciam comandos. materiais e superfícies, Permite definir uma facilitando a leitura do janela por dois pontos projeto. para enquadrar área Linha, arco e outras formas Tecnologia BIM e CAD específica do desenho. básicas são essenciais para BIM integra informações do Não serve para dividir a iniciar qualquer desenho. projeto, atualizando vistas e interface em múltiplas dados automaticamente. janelas simultâneas. Interface do AutoCAD Permite extração de dados como Desenho de Plantas e Paredes custos e quantitativos de Barra de ferramentas contém materiais do modelo. Comando chamfer pode ser usado para comandos frequentes para BIM facilita visualização duplicar linhas com espessura agilizar a criação do desenho. tridimensional e alternativas definida para paredes. Caixas de ferramentas podem ser de materiais para projeto. Blocos são usados para inserir posicionadas livremente na BIM não apresenta falta de janelas e portas, facilitando interface gráfica. precisão, possibilitando reutilização no projeto. Barra de rodapé exibe projetos complexos e Trim é utilizado para acabamento, informações sobre ações e detalhados. cortando linhas conforme referências interatividade do usuário. no desenho. Barra de comandos mostra Desenho de paredes internas e coordenadas do cursor e permite externas requer precisão na definição entrada direta de comandos. de espessuras.
