26/10/2023 20:31:41 1/3
REVISÃO DE SIMULADO
Nome:
PAULO SERGIO DOS SANTOS SUBTIL
Disciplina:
Desenho Projetivo
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão
001 CESGRANRIO - 2016). A NBR 8403 da ABNT estabelece os tipos e larguras de linhas a
serem utilizadas nos desenhos técnicos.
Segundo essa norma, uma linha tracejada larga e uma linha traço e ponto estreita são
utilizadas para designar, respectivamente:
A) arestas visíveis e linhas de cota.
B) linhas de centro e arestas não visíveis.
X C) contornos não visíveis e arestas não visíveis.
D) contornos não visíveis e linhas de simetria.
E) arestas não visíveis e contornos não visíveis.
Questão
002 (2016 – FCC) O tipo de desenho em que a metade da representação é mostrada em
corte e a outra metade em vista é denominado
A) vista cortada.
B) corte parcial.
C) corte-seção.
X D) corte em desvio.
E) meio-corte.
Questão

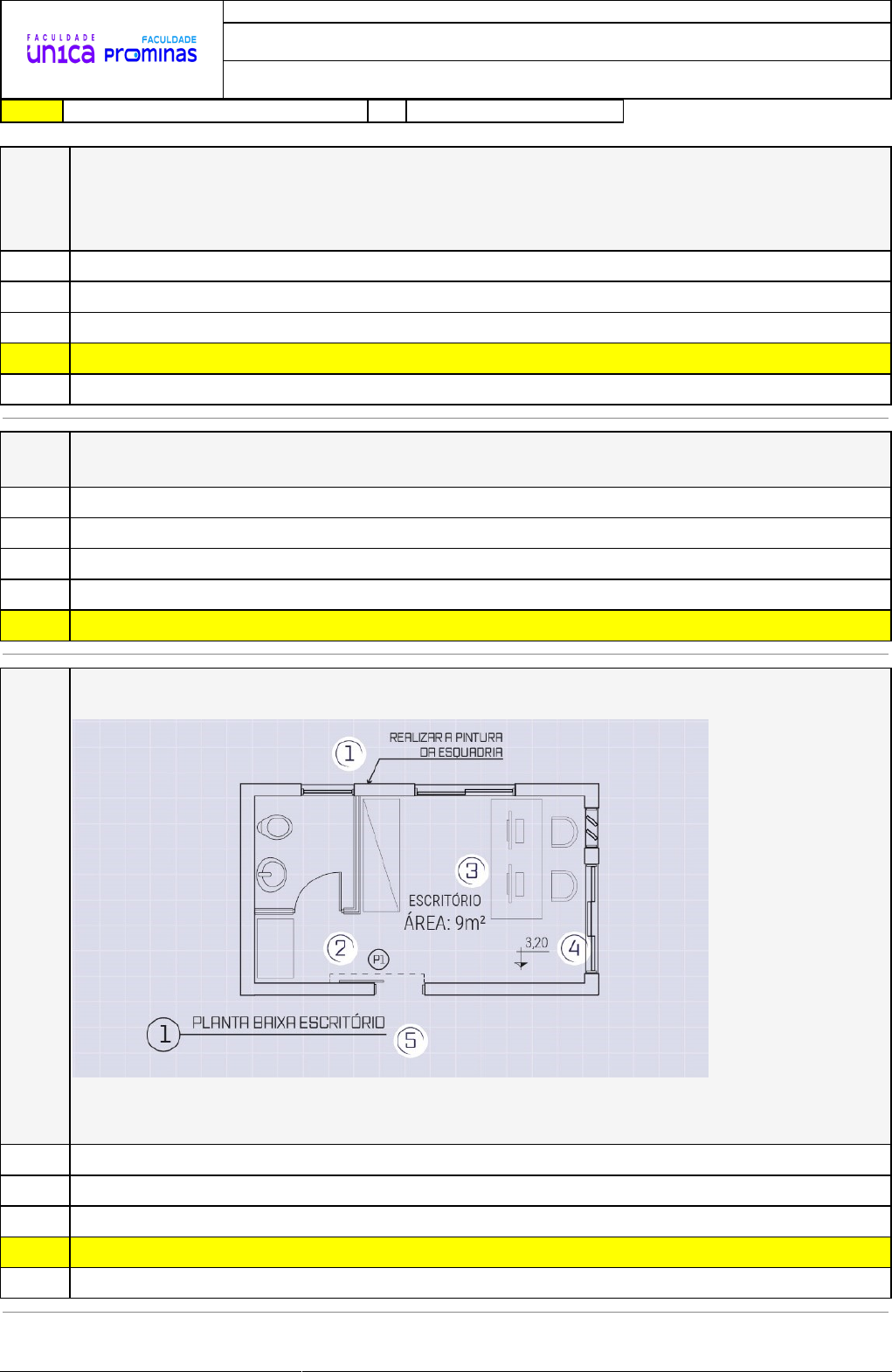

003 Você recebeu o seguinte projeto de um escritório para avaliar os símbolos e as
convenções gráficas utilizados.
Dentre os números 1 a 5, escolha aquele cuja representação gráfica para o símbolo
utilizado está correta.
A) 5
B) 1
C) 4
X D) 2
E) 3
26/10/2023 20:31:41 2/3
Questão
004 (ELETROBRAS - 2017). No desenho técnico, o corte normalmente substitui uma das
vistas e contribui para a perfeita interpretação da peça. Associe corretamente os
diferentes cortes com as características da vista em corte da peça.
Cortes
1 - Corte total.
2 - Corte em desvio.
3 - Meia vista-meio corte.
4 - Corte Parcial.
5 - Corte com rebatimento.
Características
I - aplicado em peças que não devam ser cortadas longitudinalmente e, geralmente,
representado na própria vista.
II - Deve ser usado apenas em peças simétricas.
III - Secciona a peça em vários planos paralelos.
IV - Secciona completamente a peça sem sofrer desvio.
V - Deve ser usado apenas empeça que possuam centro de rotação.
As características I, II, III, IV e V referem-se respectivamente a:
A) 5-2-3-4-1.
B) 2-1-3-5-4.
C) 4-3-2-1-5.
D) 3-5-2-1-4.
X E) 5-2-3-1-4.
Questão
005 (IF-PB - 2019). A ABNT NBR10067:1995 - Princípios gerais de representação em desenho
técnico - fixa a forma de representação aplicada em desenho técnico. De acordo com a
mesma, é correto afirmar, quanto à escolha das vistas no desenho técnico, que:
A) Quando necessárias outras vistas, o menor número de vistas não é um critério de
representação.
B) Devem ser executadas tantas vistas quantas forem necessárias à caracterização da
forma da peça, sendo preferíveis vistas, cortes ou seções ao emprego de grande
quantidade de linhas tracejadas.
C) A vista mais importante de uma peça deve ser utilizada como vista superior ou
principal.
X D) Quando necessárias outras vistas, deve-se prezar pela repetição de detalhes a fim de
tornar o desenho mais claro.
E) Quando necessárias outras vistas, os cortes e/ou seções, não possuem critérios para
representação.
Questão
006 (2017 – UFSB) A peça abaixo é confeccionada em concreto simples e a linha do corte
está posicionada a 1 m do início da peça.
Assinale a alternativa que ilustra a representação correta do Corte (1) e da Seção (2) da
peça.
A)
B)
X C)
26/10/2023 20:31:41 3/3
D)
E)
Questão
007 (IF-PB - 2019). A ABNT NBR10067:1995 - Princípios gerais de representação em desenho
técnico - fixa a forma de representação aplicada em desenho técnico. Desta forma, de
acordo com a norma citada, é correto afirmar, quanto à posição relativa das vistas no
3º diedro, que:
A) Vista lateral esquerda, posicionada à direita.
B) Vista superior, posicionada abaixo.
X C) Vista posterior, posicionada à esquerda ou à direita, conforme a conveniência.
D) Vista inferior, posicionada à acima.
E) Vista lateral direita, posicionada à esquerda.
Questão
008 (IF-PB - 2019). Ao executar o detalhamento de projetos de interiores é comumente
necessário representar peças de mármores e granitos. Segundo a ABNT Norma
6492:1994 - Representação de projetos de arquitetura, qual das figuras abaixo
representa corretamente estes materiais em corte?
A)
B)
X C)
D)
E)
