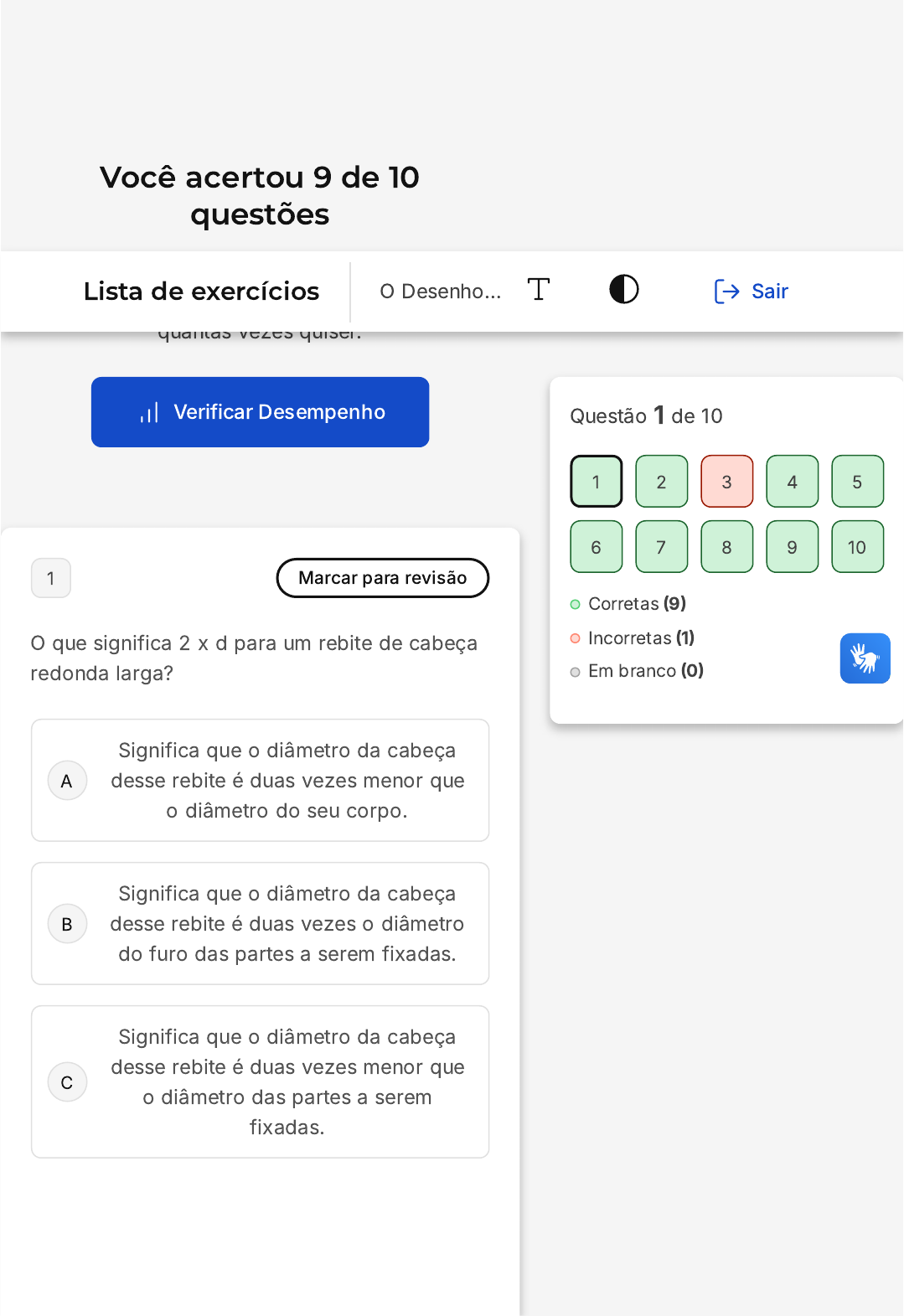

Você acertou 9 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
O que significa 2 x d para um rebite de cabeça
redonda larga?
Significa que o diâmetro da cabeça
desse rebite é duas vezes menor que
o diâmetro do seu corpo.
Significa que o diâmetro da cabeça
desse rebite é duas vezes o diâmetro
do furo das partes a serem fixadas.
Significa que o diâmetro da cabeça
desse rebite é duas vezes menor que
o diâmetro das partes a serem
fixadas.
Questão 1 de 10
Corretas (9)
Incorretas (1)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Desenho… Sair
D
E
Significa que o comprimento desse
rebite é duas vezes o diâmetro do seu
corpo.
Significa que o diâmetro da cabeça
desse rebite é duas vezes o diâmetro
do seu corpo.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O enunciado questiona o que significa a
expressão "2 x d" em relação a um rebite
de cabeça redonda larga. A alternativa
correta é a letra E, que afirma que o
diâmetro da cabeça desse rebite é duas
vezes o diâmetro do seu corpo. Isso
significa que, se o corpo do rebite tiver um
diâmetro de 5 mm, por exemplo, o
diâmetro da cabeça será de 10 mm, pois 2
x 5 mm = 10 mm. Essa é uma forma
padrão de calcular o diâmetro da cabeça
dos rebites, sendo aplicável a todos os
tipos de rebites, não apenas aos de cabeça
redonda larga.
2 Marcar para revisão
Qual será a medida, no papel, de uma linha reta
que no terreno mede 45m, utilizando a escala
1:450?
A
B
C
D
E
10 cm
100 cm
1 cm
1 m
10 m
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A escala é uma relação de proporção entre
as medidas no mapa (ou desenho) e as
medidas reais no terreno. Neste caso, a
escala é 1:450, o que significa que 1 cm no
papel representa 450 cm (ou 4,5 m) no
terreno. Para encontrar a medida no papel
de uma linha que no terreno mede 45 m,
basta dividir 45 m por 4,5 m/cm (a escala
em metros por centímetro). Isso resulta em
10 cm. Portanto, uma linha que mede 45 m
no terreno será representada por uma linha
de 10 cm no papel.
3 Marcar para revisão
A
B
C
D
E
A maioria dos conjuntos mecânicos apresenta
elementos de fixação. Onde quer que se usem
esses elementos, seja em máquinas ou em
veículos automotivos, existe o perigo de se
produzir, em virtude das vibrações, um
afrouxamento imprevisto no aperto do
parafuso. Para evitar esse inconveniente, que
tipo de elemento de fixação é utilizado?
Arruelas.
Cavilhas.
Porcas.
Pinos.
Rebites.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: Arruelas.
Justificativa: As arruelas têm a função de
distribuir igualmente a força de aperto
entre a porca, o parafuso e as partes
montadas. Em algumas situações, também
funcionam como elementos de trava.
A
B
C
D
E
4 Marcar para revisão
Para adquirir os rebites adequados ao seu
trabalho, é necessário que você conheça suas
especificações, ou seja:
De que material é feito; o tipo de sua
cabeça; o diâmetro do seu corpo; o
comprimento a ser unido.
De que material é feito; o tipo de sua
cabeça; o diâmetro do seu corpo; o
seu comprimento útil.
Que material vai unir; o tipo de sua
cabeça; o diâmetro do seu corpo; o
comprimento a ser unido.
Que material vai unir; o tipo de sua
cabeça; o diâmetro do furo; o seu
comprimento útil.
Que material vai unir; o tipo de sua
cabeça; o diâmetro do furo; o
comprimento a ser unido.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para escolher os rebites adequados para o
trabalho em questão, é essencial conhecer
suas especificações. Isso inclui saber de
que material o rebite é feito, o tipo de
A
B
C
D
E
cabeça que possui, o diâmetro do seu
corpo e o seu comprimento útil. O
comprimento útil é uma informação crucial,
pois indica a extensão do rebite que será
efetivamente utilizada na união dos
materiais. Portanto, a alternativa correta é a
B: "De que material é feito; o tipo de sua
cabeça; o diâmetro do seu corpo; o seu
comprimento útil".
5 Marcar para revisão
O que significa tolerância de localização de um
ponto?
Desvio mínimo admissível para a
posição de um elemento em relação à
sua posição teórica.
Desvio médio admissível para a
posição de um elemento em relação à
sua posição teórica.
Desvio máximo admissível para a
posição de um elemento em relação à
sua posição teórica.
Desvio máximo admissível para a
posição de um elemento.
Desvio mínimo admissível para a
posição de um elemento.
Resposta correta
A
B
C
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O termo "tolerância de localização de um
ponto" refere-se ao desvio máximo
permitido para a posição de um elemento
em relação à sua posição teórica. Isso
significa que, em um sistema ou projeto, a
localização de um ponto específico pode
variar dentro de um limite máximo definido,
sem que isso comprometa a funcionalidade
ou a integridade do sistema ou projeto.
Portanto, a alternativa correta é a "C", que
afirma que a tolerância de localização de
um ponto é o "desvio máximo admissível
para a posição de um elemento em relação
à sua posição teórica".
6 Marcar para revisão
Que tipo de pino apresenta elevada resistência
ao corte e pode ser assentado em furos, com
variação de diâmetro considerável?
Cônico
Elástico
Cônico com haste roscada
D
E
Cilíndrico
Guia
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O pino elástico é o tipo de pino que
apresenta elevada resistência ao corte e
pode ser assentado em furos com variação
de diâmetro considerável. Para entender
melhor, vamos analisar cada tipo de pino:
1. Pino cônico: Sua principal função é a
ação de centragem.
2. Pino cônico com haste roscada: A ação
de retirada do pino de furos cegos é
facilitada por um simples aperto da porca.
3. Pino cilíndrico: Este requer um furo de
tolerâncias rigorosas e é utilizado quando
são aplicadas as forças cortantes.
4. Pino elástico: Este tipo de pino
apresenta elevada resistência ao corte e
pode ser assentado em furos, com
variação de diâmetro considerável. Pode
ser um pino tubular partido.
5. Pino de guia: Serve para alinhar
elementos de máquinas. A distância entre
os pinos deve ser bem calculada para
evitar o risco de ruptura.
Portanto, a alternativa correta é a B, que se
refere ao pino elástico.
A
B
C
D
E
7 Marcar para revisão
A solda é um bom meio de fixação. Contudo,
por causa do calor, ela causa alterações nas
superfícies unidas. Que elemento de fixação
pode ser recomendado para substituir as
soldas?
Parafusos.
Pinos.
Cavilhas.
Rebites.
Anel elástico.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: Rebites.
Justificativa: A solda é um bom meio de
fixação, mas, por causa do calor, ela causa
alterações nas superfícies a serem unidas.
O elemento mais indicado, portanto, é o
rebite.
A
B
C
D
E
8 Marcar para revisão
No Desenho Técnico, nem todas as vistas estão
paralelas aos planos , e . Quando isso
ocorre, como fazemos para obter as arestas
em verdadeira grandeza?
π π
′
π
′′
Vistas em corte.
Vistas auxiliares.
Rebatimento para o 1º diedro.
Rebatimento para o 3º diedro.
Rotação do hexaedro básico.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para obter as arestas em verdadeira
grandeza quando nem todas as vistas
estão paralelas aos planos , e no
Desenho Técnico, utilizamos as vistas
auxiliares. Em determinadas situações,não
é possível fazer com que todos os planos
do objeto estejam paralelos a esses planos.
Nesses casos, recorremos ao recurso da
vista ortográfica auxiliar. Esta técnica é
fundamentada nas operações de rotação e
rebatimento de planos na Geometria
π π
′
π
′′
A
B
C
D
E
Descritiva, com o objetivo de obter a
"verdadeira grandeza" das arestas.
Portanto, a alternativa correta é a B: "Vistas
auxiliares".
9 Marcar para revisão
No Brasil e na Europa, as seis vistas
ortográficas são baseadas na planificação do:
1º diedro
2º diedro
3º diedro
4º diedro
1º e  3º diedros
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As seis vistas ortográficas são uma
representação gráfica que permite
visualizar um objeto em diferentes ângulos.
No Brasil e na Europa, essas vistas são
baseadas na planificação do 1º diedro. Isso
significa que o objeto é visualizado a partir
A
B
de seis direções diferentes, todas
perpendiculares entre si, e essas visões
são então projetadas em um plano. A
escolha do 1º diedro para essa
planificação é uma convenção adotada
nesses locais, enquanto em outros, como
os EUA e Canadá, utiliza-se o 3º diedro.
Portanto, a alternativa correta é a "A", que
afirma que no Brasil e na Europa, as seis
vistas ortográficas são baseadas na
planificação do 1º diedro.
10 Marcar para revisão
O que significa a Figura a seguir?
O plano superior do rasgo deve situar-
se entre dois planos distantes de 0,03
mm, paralelos entre si de forma
contínua em relação ao plano médio
da referência "A".
O plano superior do rasgo deve situar-
se entre dois planos distantes de 0,03
mm, paralelos entre si de forma
simétrica em relação ao plano médio
da referência "A".
C
D
E
O plano médio do rasgo deve situar-se
entre dois planos distantes de 0,03
mm, paralelos entre si de forma
contínua em relação ao plano médio
da referência "A".
O plano médio do rasgo deve situar-se
entre dois planos distantes de 0,03
mm, paralelos entre si de forma
simétrica em relação ao plano médio
da referência "A".
O plano médio do rasgo deve situar-se
entre dois planos distantes de 0,03
mm, paralelos entre si de forma a
manter um plano médio da referência
"A".
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: O plano médio do rasgo deve
situar-se entre dois planos distantes de
0,03 mm, paralelos entre si de forma
simétrica em relação ao plano médio da
referência "A".
Justificativa: A Figura trata de uma
tolerância geométrica de posição de
simetria, onde o plano médio do rasgo
deve situar-se entre dois planos distantes
de 0,03 mm, paralelos entre si de forma a
manter a simetria em relação ao plano
médio da referência "A".
