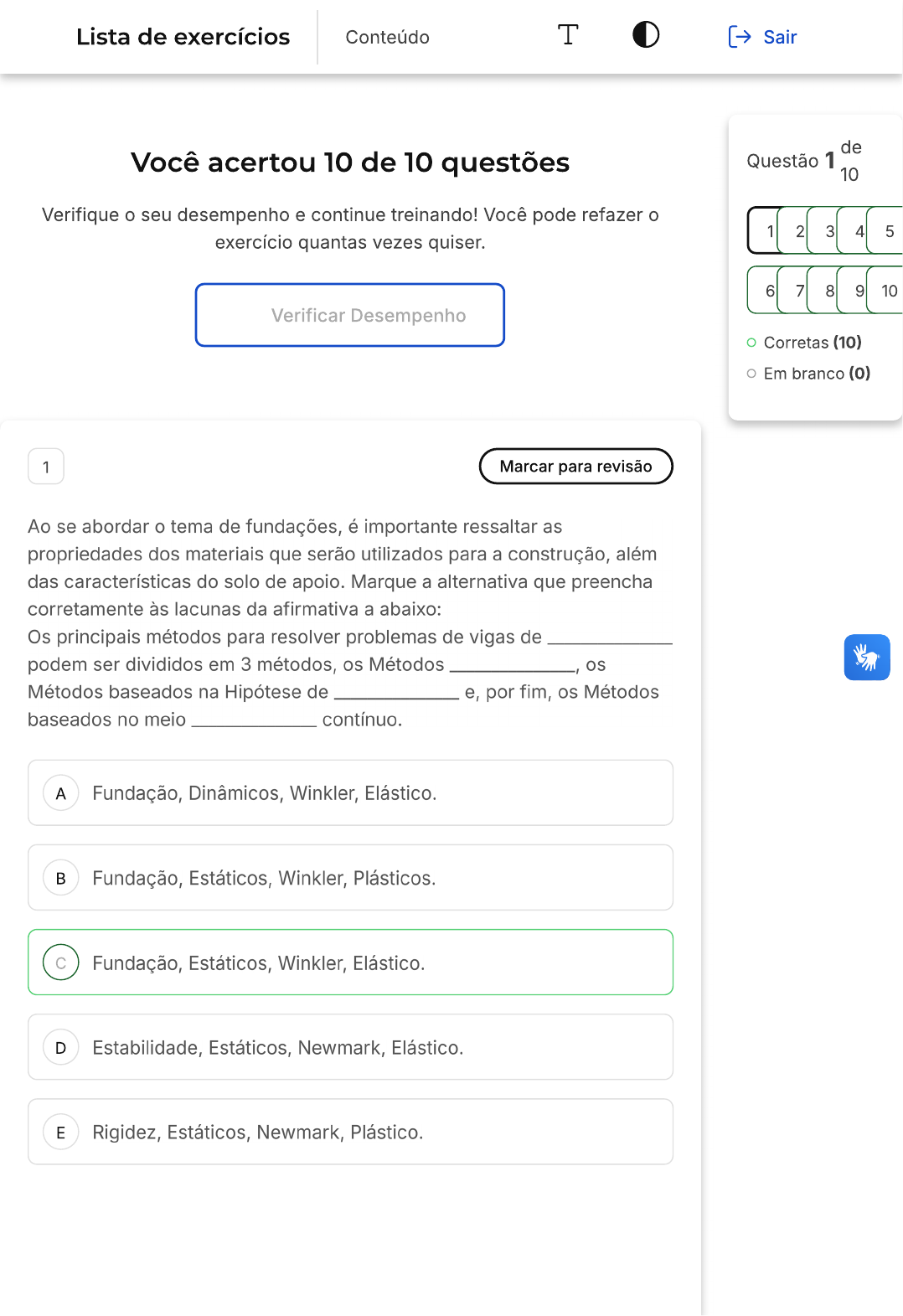

Lista de exercícios Conteúdo T Sair de Você acertou 10 de 10 questões Questão 1 10 Verifique seu desempenho e continue treinando! Você pode refazer 1 2 3 4 5 exercício quantas vezes quiser. 6 7 8 9 10 Verificar Desempenho Corretas (10) Em branco (0) 1 Marcar para revisão Ao se abordar tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. Marque a alternativa que preencha corretamente às lacunas da afirmativa a abaixo: Os principais métodos para resolver problemas de vigas de podem ser divididos em 3 métodos, os Métodos os Métodos baseados na Hipótese de e, por fim, os Métodos baseados no meio contínuo. A Fundação, Dinâmicos, Winkler, Elástico. Fundação, Estáticos, Winkler, Plásticos. c Fundação, Estáticos, Winkler, Elástico. D Estabilidade, Estáticos, Newmark, Elástico. E Rigidez, Estáticos, Newmark, Plástico.Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Gabarito: Fundação, Estáticos, Winkler, Elástico. Justificativa: A afirmativa correta é: Os principais métodos para resolver problemas de vigas de fundação podem ser divididos em 3 métodos, os Métodos estáticos, os Métodos baseados na Hipótese de Winkler e, por fim, os Métodos baseados no meio elástico contínuo. 2 Marcar para revisão (CESGRANRIO / 2014 adaptada) Ao se abordar tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. No cálculo das ações nas fundações, segundo a NBR 6122:2019, Projeto e Execução de Fundações, têm-se, dentre outras ações, peso próprio dos blocos de coroamento ou sapatas, ou, no mínimo, um percentual da carga vertical permanente igual a: A 1% 3% c 5% D 7% E 10%Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado De acordo com a NBR 6122:2019, na página 15, capítulo 5, item 5.6, que trata do Peso próprio das fundações, é afirmado que deve ser considerado peso próprio de blocos de coroamento ou sapatas, ou no mínimo 5% da carga vertical permanente. Portanto, a alternativa correta é a letra C, que indica o percentual de 5%. Isso significa que, no cálculo das ações nas fundações, deve-se levar em conta o peso próprio dos materiais utilizados ou, no mínimo, 5% da carga vertical permanente. Essa norma é fundamental para garantir a segurança e a eficácia da construção das fundações. 3 Marcar para revisão Ao se abordar tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. Marque a alternativa que preencha corretamente às lacunas da afirmativa a abaixo: Dentro dos critérios adicionais indicados na NBR 6122:2019, tem-se que o em todas as partes da fundação rasa ( ou ) em contato com (sapatas, vigas de equilíbrio etc.), deve existir um ou seja, deve haver uma camada de com no mínimo de espessura, e, este, deve ser lançado sobre toda a superfície de contato direta ou profunda, radier, Lastro, concreto estrutural, 10 cm, A solo-fundação. indireta ou superficial, solo, Lastro, concreto não estrutural, 7,5 cm, solo-fundação. direta ou superficial, solo, Lastro, concreto não estrutural, 5 cm, c solo-fundação.direta ou superficial, solo, Lastro, concreto não estrutural, 10 cm, D solo. direta ou superficial, solo, Lastro, concreto estrutural, 5 cm, E solo-fundação. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Gabarito: direta ou superficial, solo, Lastro, concreto não estrutural, 5 cm, solo-fundação. Justificativa: A NBR 6122:2019, página 4, capítulo 7, item 7.7.3 Lastro faz as considerações que fazem com que esta seja a única alternativa que contenha todas as opções para preenchimento correto das lacunas. direta ou profunda, radier, Lastro, concreto estrutural, 10 cm, solo- fundação. está errada, pois, fundação rasa pode ser denominada direta ou superficial, e, não profunda. Além disso contato da fundação é com solo e não com Radier, além disso concreto usado como camada de regularização é não estrutura e sua espessura é de 5 cm. indireta ou superficial, solo, Lastro, concreto não estrutural, 7,5 cm, solo-fundação. apresenta duas informações incorretas, tipo de fundação, pois, fala que fundação rasa é indireta, e sabe-se que é o oposto e sobre a espessura do lastro que não é 7,5 cm e sim, 5 cm. direta ou superficial, solo, Lastro, concreto não estrutural, 10 cm, solo. também apresenta a altura do lastro errada (10 cm) e também afirma que a superfície de contato é solo, quando na verdade neste item está se falando do contato solo-fundação. direta ou superficial, solo, Lastro, concreto estrutural, 5 cm, solo- fundação. é que apresenta apenas uma informação incorreta, sobre concreto utilizado, pois, este deve ser não estrutural e, não, estrutural como coloca a alternativa. 4 Marcar para revisãoAo se abordar tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. Considerando a sapata proposta na figura abaixo. Deseja-se calcular a área de aço para a armadura longitudinal, nos dois sentidos considerando que a tensão admissível do solo é de 300 kPa, esforço característico atuante + peso próprio da sapata vale 1600 kN, o aço utilizado é CA 50 e concreto possui de 20 MPa. Considere que todas as verificações foram cumpridas. SAPATA SIMULADO CORTE PLANTA ESC 1:25 ESC 1:25 N.T. 245 62,5 70 245 35 25 245 Fonte: YDUQS Estácio 2021 A = e = e c = e D = e E = e Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Gabarito: = eJustificativa: Esforços de Tração na Armadura Longitudinal: Txd b 1,4 8bd e Tyd a 1,4 Nkx 8ad (b-b₀) Como a sapata é quadrada, os esforços de tração nas duas direções serão iguais, consequentemente a área de aço também, logo, Txd Tyd 1,4 b a 8bd Txd b a = Dessa forma, b Aₛₐ = = 50/1,15 384 = 5 Marcar para revisão Ao se abordar tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. Os procedimentos de cálculo de Radier irão abranger os procedimentos de avaliação de vários fatores, dos quais se podem destacar: Estabilidade, Estanqueidade e Distribuição de tensões e/ou A esforços internos solicitantes Estabilidade, Capacidade de Suporte e Distribuição de tensões e/ou esforços internos resistentes Estabilidade, Capacidade de Suporte e Distribuição de tensões e/ou esforços internos solicitantes Estabilidade, Capacidade de Suporte e Distribuição de tensões D e/ou esforços externos solicitantes Estanqueidade, Capacidade de Suporte e Distribuição de E tensões e/ou esforços internos resistentes Resposta corretaParabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Os procedimentos de cálculo de Radier abrangem a avaliação de vários fatores, sendo eles: Estabilidade, Capacidade de Suporte e Distribuição de tensões e/ou esforços internos solicitantes. A alternativa correta é a letra que apresenta exatamente esses fatores. As demais alternativas estão incorretas pelos seguintes motivos: a alternativa A menciona a Estanqueidade, que não é um fator considerado no cálculo de Radier. A alternativa e a alternativa E mencionam a Distribuição de tensões e/ou esforços internos resistentes, quando na verdade, correto é considerar os esforços internos solicitantes. Por fim, a alternativa D está incorreta ao afirmar que os esforços são externos, quando na verdade, são internos. 6 Marcar para revisão Ao se abordar o tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. Deseja-se dimensionar uma sapata em formato retangular para receber carregamento de um pilar de 14x30 cm, com carga solicitante de 250 kN. Se for considerada a tensão admissível no solo igual a 0,25 MPa, e o maior lado desta sapata sendo paralelo ao maior lado do pilar, quais serão as dimensões dessa sapata? (Considere as 2 primeiras casas e arredonde para múltiplo de 5 mais próximo). A Lado a = 0, 50m Lado b = 0, 75m Sₛₐₚ 0, 38m² Lado a = 1, 10m Lado b = 0,60m Sₛₐₚ 0, 66m² c Lado a = 1, 50m Lado b = 0, 75m 1, 13m²D Lado a = 0, 80m Lado b = 0, 80m Sₛₐₚ = 0, 66m² E Lado a = 1, 10m Lado b = 0, 85m Sₛₐₚ = 0, 94m² Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Para resolver essa questão, é necessário aplicar a fórmula para cálculo das dimensões da sapata. A fórmula é dada por: a 2 + 4 + Substituindo os valores dados na questão na fórmula, obtemos valor de a = 1, 10m. A outra dimensão da sapata, b, pode ser obtida dividindo a área da sapata, por a. A área da sapata é calculada pela fórmula: Substituindo os valores na fórmula, obtemos 67m². Portanto, b = Sₛₐₚ a = 0, 60m. Assim, as dimensões da sapata são a = 1, 10m e b = 0, 60m, com uma área de Sₛₐₚ = 0, 66m², que corresponde à alternativa 7 Marcar para revisão Ao se abordar tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. Marque a alternativa que preencha corretamente às lacunas da afirmativa a abaixo: Método do American Concrete Institute é um método baseado na solução de É aplicado em situações de radiers e Neste método calculam-se os e os em cada ponto da placa, produzidos por cada pilar. As ações de cada pilar são posteriormente nos pontos em estudo.Winkler, Lisos, Flexíveis, Momentos Fletores, Cortantes, A Somadas. Winkler, Rugosos, Flexíveis, Esforços Normais, Cortantes, Somadas. Newmark, Lisos, Rígidos, Momentos Fletores, Cortantes, c Subtraídas. Bousinesq, Lisos, Rígidos, Momentos Fletores, Cortantes, D Somadas. Newmark, Cogumelos, Flexíveis, Momentos Fletores, Normais, E Somadas. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Gabarito: Winkler, Lisos, Flexíveis, Momentos Fletores, Cortantes, Somadas Justificativa: A afirmação correta é: Método do American Concrete Institute é um método baseado na solução de Winkler. É aplicado em situações de radiers lisos e flexíveis. Neste método calculam-se os momentos fletores e os cortantes em cada ponto da placa, produzidos por cada pilar. As ações de cada pilar são posteriormente somadas nos pontos em estudo. 8 Marcar para revisão As sapatas podem ser de diferentes tipos. A sapata indicada para receber cargas lineares distribuídas e por essa razão apresenta uma dimensão preponderante em relação às demais é chamada de:A Sapata corrida. Sapata associada. c Sapata excêntrica. D Sapata esférica. E Sapata linear. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A sapata corrida é tipo de sapata que é projetada para receber cargas lineares distribuídas. Isso significa que a carga é distribuída ao longo de uma linha, em vez de ser concentrada em um único ponto. Devido a essa característica, a sapata corrida apresenta uma dimensão preponderante em relação às demais, ou seja, ela é mais longa em uma direção específica para acomodar a distribuição linear da carga. Portanto, a alternativa correta é a "A", que se refere à sapata corrida. 9 Marcar para revisão Ao se abordar o tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. No que tange a forma do sistema estrutural possível de ser formado pelos Radiers, analise as opções a seguir: I. Radiers Lisos II. Radiers com Pedestais ou Cogumelos III. Radiers Nervurados IV. Radiers em Caixão V. Radiers PrismáticosEstão corretas as opções: A lell e III c D leV E I, II, III e IV Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado As opções corretas são I, II, III e IV. Essas opções representam diferentes tipos de Radiers, que são estruturas de fundação utilizadas em construções. Os Radiers Lisos, Radiers com Pedestais ou Cogumelos, Radiers Nervurados e Radiers em Caixão são todos tipos de Radiers propostos por Velloso e Lopes, 2012. A opção V, Radiers Prismáticos, não é uma nomenclatura existente na literatura sobre o tema, portanto, não é uma opção correta. 10 Marcar para revisão Ao se abordar tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. Considere que após os devidos cálculos para dimensionamento de determinada armadura longitudinal de uma sapata retangular e suas devidas verificações foram obtidas as áreas de aço para as duas direções, sendo Aₛₐ = 18, (maiorlado) e = 15cm². Para o cálculo do número de barras deve ser adotado aço CA-50 de 12,50 mm de diâmetro (1, de área nominal) e cobrimento lateral de 5 cm. Adote como dobra padrão 10 cm de cada lado das barras.Considere a geometria da base da sapata dada pela figura abaixo. Qual alternativa apresenta detalhamento da sapata na direção a (N1) e direção b (N2). SAPATA SIMULADO PLANTA CORTE ESC 1:25 ESC 1:25 150 120 Medidas em cm 120 Fonte: YDUQS - Estácio 2021 A = 130 e = 160 = 120 e = 150 c = 130 e = 160 D = 130 e = 160 E = 120 e = 150 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Gabarito: = 130 e = 160 Justificativa: A partir dos dados do enunciado para a barra de 12,5 mm de diâmetro como sendo 1, à área de aço unitária, tem- se:Dados Direção X (Lado a) Direção y (lado b) = 18,75 = 15 L (cm) 150 cm 120 cm Número de Barras = Número de Barras = № de Barras 18,75 15 Número de Barras = Número de Barras = 1,25 1,25 Número de Barras = 15 Número de Barras = 12 b - 2 X cobrimento Espaçamento (cm) Espaçamento = N° Barras 1 Espaçamento = 10 cm Espaçamento = 10 Comprimento das Barras = 2 X cobrimento + 2 X dobra Comprimento das Barras = 130 = 160
