Lista 2 de Exercícios de Estruturas Metálicas
Assunto: Peças Comprimidas

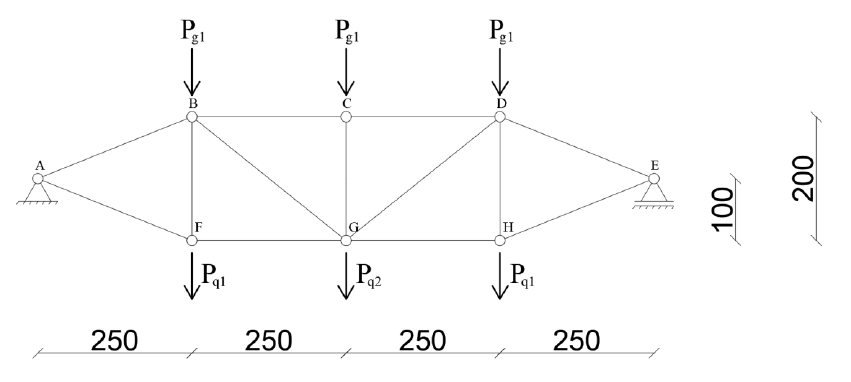

1. Considere a treliça da figura abaixo em aço ASTM A36. Dimensione as peças
tracionadas usando o perfil do tipo Cantoneira Dupla. Após isso, verifique se essa
seção está adequada para os elementos comprimidos. Considere ligações efetuadas
com no mínimo três parafusos de diâmetro 22mm.

Todos os nós têm contenção lateral.

Ação permanente:
𝑃𝑔1 = 10𝑘𝑁 (Peso próprio dos elementos construtivos)
 Ações variáveis:
𝑃𝑞1 = 30𝑘𝑁 (Vento)
𝑃𝑞2 = 70𝑘𝑁 (Equipamento)


*Dimensões em cm






2. A figura abaixo mostra o esquema estático de um pilar nos dois planos. Determine o
contraventamento mínimo (Máxima distância entre travamentos) na direção X-X para
o elemento suportar a máxima carga P possível. A seção é formada por chapas
10x300mm (mesas) e 10x380mm (alma). Adote aço AR-350.


*O eixo de menor inércia está contido lateralmente
**Dimensões nos desenhos em centímetros










3. Uma barra com seção transversal I, composta por duas chapas 25x200 e uma chapa
de 5x700 será utilizada como coluna para suportar uma força nominal de 500kN.
Verifique se a coluna satisfaz as condições da NBR 8800. Usar o aço MR-250.















4. Escolha o perfil soldado da série CS mais econômico em aço ASTM A36 a ser usado
como coluna sujeita a uma força axial de cálculo igual a 5000kN. A coluna possui 5m
e está biapoiada nos dois planos, todavia o eixo de menor inércia está lateralmente
contido.


5. Dimensione a coluna da figura abaixo usando perfil W (tipo H). Adote aço MR-250










Anexo A: Tabelas de seções

Cantoneira abas desiguais







Perfis W (Tipo H) e Perfis HP










Série CS para colunas







Anexo B: Pré-Dimensionamento

Área necessária:
𝐴𝑛𝑒𝑐 =
𝑁𝑠𝑑 ∙ 𝛾𝑎1
𝑓𝑦


Raio de giração necessário
𝑟𝑥𝑛𝑒𝑐 =
𝐾𝑥 ∙ 𝐿𝑥
300

𝑟𝑦𝑛𝑒𝑐 =
𝐾𝑦 ∙ 𝐿𝑦
300
