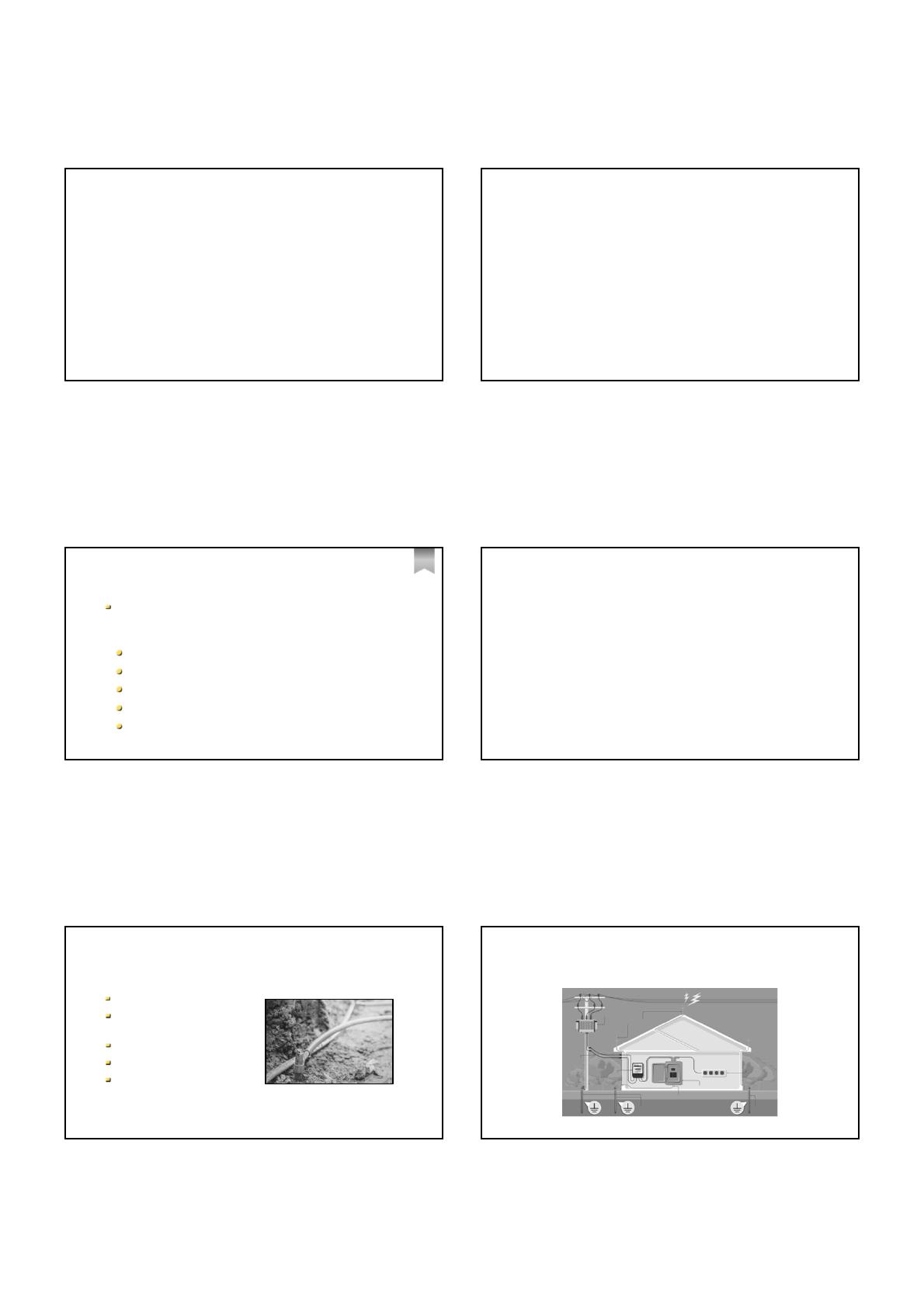

1
Prof. Eduardo da Silva
Instalações Elétricas Prediais
Aula 5
Conversa Inicial
Nesta aula, vamos abordar outros sistemas de
proteção, a demanda e a classificação do
consumidor
Aterramento
Proteção contra descargas atmosféricas
Proteção contra distúrbios na rede elétrica
Demanda de energia de uma instalação
Padrão de entrada de energia em baixa tensão
Seja bem-vindo
Aterramento
O solo e a Terra
Distribuição das cargas
elétricas
Potencial nulo
Atuação da proteção
Normas NBR 5410 e
5419 (SPDA)
Por que precisamos de aterramento?
RachenStocker/shutterstock
Aterramento funcional e de proteção
Captores (SPDA)
Entrada de
serviço
Quadro de
medição
Haste de
aterramento
Condutor de
proteção
Quadro de
distribuição
Cargas da
instalação
Transformador
Haste de
aterramento
rumruay/
shutterstock
1 2
3 4
5 6
2
Cada instalação deve
apresentar um eletrodo
próprio
Pode ser uma ou mais hastes,
ferragens do concreto,
cantoneiras e tubos metálicos
ou cabos nus
Deve representar um
caminho de baixa resistência
elétrica para o solo
Eletrodos de aterramento
RachenStocker/shutterstock
Eletrodos de aterramento
Anel Ferragens Malha
Creder, 2016.
Edificação
Primeira letra (alimentação)
T  diretamente aterrado
I  isolado da terra ou ligado através de
alta impedância
Nomenclatura dos esquemas de ligação
Segunda letra (massas)
T  diretamente aterrada, independente da
alimentação
N  massa ligada ao ponto da alimentação
que foi aterrado (neutro)
Nomenclatura dos esquemas de ligação
Terceira letra (disposição dos condutores)
S  as funções de neutro e de proteção
seguem em condutores separados (PE + N)
C  as funções de neutro e de proteção
seguem combinadas em um único condutor
(PEN)
Nomenclatura dos esquemas de ligação
TN
Esquemas de ligação
A
B
C
N
T
Massas
PE
TN
PEN
A
B
C
Massas
T
NPEN
A
B
C
TN
Massas
TN-S TN-C TN-C-S
7 8
9 10
11 12
3
TT
Esquemas de ligação
PE
A
B
C
Massas
N
T
A
B
C
PE
T
N
PE
T
Massas
IT
Esquemas de ligação
A
B
C
N
Massa
PE
T
Impedância
A
B
C
N
Massa
PE
T
Proteção contra descargas
atmosféricas
Formação dos raios
Niskier; MacIntyre, 2019.
Descarga
piloto
Descarga
guia Descarga
guia
Descarga
piloto
Juntam-se
as duas
descargas
D
es
ca
rg
a
d
e
re
to
rn
o
D
es
ca
rg
a
p
ri
n
ci
p
al
- - - - - -- - - -- - - -- - - - - - -- - - -- - - --
------
---
- - - - - -- - - -- - - --
---- -
-
---
- - - - - -- - -- - - -
- -
--
-----
-
--
--
-
-
- - - - - -- - - -- - - --
--
-
-
-
+
-
++
++
++
+
+
+
+
+
+ +++++++
+
+
+
+
++
+
+ +
+
++++
+
+
+
+
+
++
+ +-
-
++++
+
+
+
+
+
++
+ +-
++++
+
+
+
+
+
++
+ +-
--
-
+
+
+
-
-
-+
-+
+
-+
+
+ +++
-
Modelo eletrogeométrico (MEG)
Tipos de SPDA
Área protegida
𝑹 𝟏𝟎 · 𝑰𝒎á𝒙 𝟎,𝟔𝟓
Creder,
2016.
𝑹
Centro de descarga
do “líder escalonado”
Esfera rolante
Tipos de SPDA
Creder,
2016.
Pontos de
contato
Área
protegida
pela torre
Área não protegida pela torre
13 14
15 16
17 18
4
Método de Franklin
Tipos de SPDA
Raio da esfera
rolante
𝛉
𝛉
Rp (m)
h (m)
h
𝛉
20 m
𝟒𝟓°
Re
Raio da área
protegida
Rp
Método de Faraday
Tipos de SPDA
Niskier; MacIntyre, 201
Classificação
da Estrutura Tipo da Estrutura Efeitos das Descargas Nível de
Proteção
Comum
Fazendas Incêndio, tensão de passo, falhas de
equipamentos de alimentação de animais III ou IV
Residências e indústrias Incêndio, queima de equipamentos e perda de
produção III
Escolas, lojas, eventos,
bancos, hospitais e
museus
Danos a equipamentos (iluminação), pânico,
falha no sistema de alarme de incêndio, falhas de
comunicação, perda de patrimônio cultural
II
Com risco
confinado
Usinas, estações de
telecomunicações e
indústrias
Interrupção de serviços públicos por breve ou
longo período de tempo e risco indireto devido a
incêndios
I
Com risco para
arredores
Refinarias, postos e
fábricas de inflamáveis
Risco de incêndio e explosão para a instalação e
arredores I
Com risco para
o meio
ambiente
Indústria química,
laboratórios e usinas
nucleares
Risco de incêndio e falhas de operação, com
consequências perigosas para o meio ambiente I
Níveis de proteção
Ângulo de proteção pelo método Franklin
Níveis de proteção
Nível de
Proteção
Raio da esfera
rolante (m)
Altura de solo até a extremidade do captor (m)
0 – 20 21 – 30 31 – 45 46 – 60 > 60
I 20 25º * * * **
II 30 35º 25º * * **
III 45 45º 35º 25º * **
IV 60 55º 45º 35º 25º **
* São aplicados apenas o MEG ou o método de Faraday
** É aplicado apenas o método de Faraday
Proteção contra distúrbios na
rede elétrica
Qual usar?
Nobreak
Estabilizador
Filtro de
linha
Hadrian/
shutterstock
Alexandru Chiriac/
shutterstock
BW Folsom/
shutterstock
19 20
21 22
23 24
5
Surtos de tensão
Distúrbios na rede elétrica
𝒕
𝑽
𝝁𝒔
Ruídos de linha
Distúrbios na rede elétrica
𝒕
𝑽 EMI
Distorção harmônica
Distúrbios na rede elétrica
𝒕
𝑽
Provoca vibração em
motores e aquecimento
Sobretensão
Distúrbios na rede elétrica
𝒕
𝑽
Longa duração (𝒎𝒔 a 𝒔)
Subtensão
Distúrbios na rede elétrica
𝒕
𝑽 Longa duração (𝒎𝒔 a 𝒔)
Afundamento de tensão
Distúrbios na rede elétrica
𝒕
𝑽 Curta duração (𝒎𝒔)
25 26
27 28
29 30
6
Variações de frequência
Distúrbios na rede elétrica
𝒕
𝑽
Mudança na velocidade do rotor
Interrupção temporária
Distúrbios na rede elétrica
𝒕
𝑽
Curta duração (𝒎𝒔)
Interrupção permanente
Distúrbios na rede elétrica
𝒕
𝑽
Estabilizador de tensão
Alexandru Chiriac/
shutterstock
+10%
-10%
REDE
A
ut
ot
ra
ns
fo
rm
ad
or
RL1 RL2 RL3 CARGA
CONTROLE
Amostragem
rede
RL1 – sobretensão
RL2 – normal
RL3 – subtensão
Filtro de linha
BW Folsom/
shutterstock
FASE
NEUTRO
TERRA
I + i
I
L2
L1 I
Cx
I
i
Cy1 Cy2
i
CARGA
É formado por três
partes básicas:
Retificador
Banco de baterias
Inversor
Nobreak ou UPS
Hadrian/shutterstock
31 32
33 34
35 36
7
Carga do banco de baterias
Distúrbios ou interrupção
Alimentação direta da rede (Bypass)
CC
CA
CA
CC
INVERSORCARREGADOR
Rede
Elétrica
Carga
Banco de Baterias
Chave de
transferência
UPS off-line ou stand-by
Condições normais de rede e carga do banco de baterias
Distúrbios ou interrupção
Rede
Elétrica
Carga
Banco de Baterias
CA
CC
CONVERSOR
BIDIRECIONAL
UPS Line Interactive
Banco de Baterias
CC
CA
CA
CC
CC
CC
INVERSORRETIFICADOR
Carga
LINK CC
Condições normais da rede
Distúrbios ou interrupção
Alimentação direta da rede (Bypass)
UPS on-line
Distúrbio da rede
elétrica
UPS
on-line
UPS
line
interactive
UPS
off-line Estabilizador Filtro de linha
Surto de tensão Sim Não Não Não Sim
Ruídos de linha Sim Sim Sim Não Sim
Distorção harmônica Sim Não Não Não Não
Sobretensão Sim Não Não Sim Não
Subtensão Sim Sim Sim Sim Não
Afundamento de tensão Sim Talvez Talvez Talvez Não
Variações de frequência Sim Não Não Não Não
Interrupção temporária Sim Sim Talvez Não Não
Interrupção permanente Sim Sim Sim Não Não
Qual usar?
Demanda de energia de uma
instalação elétrica
NBR 5410
“4.2.1.1.2 Na determinação da potência de alimentação de uma
instalação ou de parte de uma instalação, devem ser computados
os equipamentos de utilização a serem alimentados, com suas
respectivas potências nominais e, em seguida, consideradas as
possibilidades de não-simultaneidade de funcionamento
destes equipamentos, bem como a capacidade de reserva para
futuras ampliações” (ABNT – NBR 5410, 2004, p. 12)
37 38
39 40
41 42
8
Conceito de demanda
Potência ou carga instalada
Somatório de todas as potências nominais
Demanda
Para a projeto do padrão de entrada de
alimentação da instalação, deve ser
considerado o somatório das potências
instantâneas
Demanda média
É a média da potência consumida em um
período, geralmente adota-se 15 minutos
Demanda máxima
Também chamada de demanda de
utilização ou demanda provável
É o maior valor de demanda média
registrado em um dia,semana, mês ou ano
Tipos de demanda
Curva de demanda diária
D (kW)
t (h)
Pinst
Dmáx
Dméd
2412 1860
Cálculo da demanda
O Comitê Brasileiro de Eletricidade,
Eletrônica, Iluminação e Telecomunicação
(COBEI) sugere o cálculo da demanda
𝑷𝑫 𝑷𝟏 · 𝑭𝑫 𝑷𝟐
Tipo de Consumidor Potência Instalada de TUG + iluminação (VA) Fator de Demanda
Residências (casas e
apartamentos)
Até 1.000 0,80
De 1.000 a 2.000 0,75
De 2.000 a 3.000 0,65
De 3.000 a 4.000 0,60
De 4.000 a 5.000 0,50
De 5.000 a 6.000 0,45
De 6.000 a 7.000 0,40
De 7.000 a 8.000 0,35
De 8.000 a 9.000 0,30
De 9.000 a 10.000 0,27
Acima de 10.000 0,24
Fator de demanda
Para dimensionar os condutores de entrada da
instalação, vamos considerar uma casa que
possui as seguintes cargas
Total de TUGs = 3.700 VA
Total de iluminação = 800 VA
1 chuveiro = 7.500 VA
1 forno de micro-ondas = 1.800 VA
1 máquina de lavar e secar roupas = 2.000 VA
Exemplo de projeto
43 44
45 46
47 48
9
Primeiramente, devemos obter a potência P1,
que é a soma das TUG com a iluminação
Depois, encontramos o valor do fator de
demanda para 4.500 VA na tabela
𝑷𝟏 𝟑.𝟕𝟎𝟎 𝟖𝟎𝟎 → 𝑷𝟏 𝟒.𝟓𝟎𝟎 𝑽𝑨
Tipo de Consumidor Potência Instalada de TUG + iluminação (VA) Fator de Demanda
Residências (casas e
apartamentos)
Até 1.000 0,80
De 1.000 a 2.000 0,75
De 2.000 a 3.000 0,65
De 3.000 a 4.000 0,60
De 4.000 a 5.000 0,50
De 5.000 a 6.000 0,45
De 6.000 a 7.000 0,40
De 7.000 a 8.000 0,35
De 8.000 a 9.000 0,30
De 9.000 a 10.000 0,27
Acima de 10.000 0,24
Por fim, somamos as potências das TUEs e
aplicamos a equação da potência demandada
𝑷𝟐 𝟕.𝟓𝟎𝟎 𝟏.𝟖𝟎𝟎 𝟐.𝟎𝟎𝟎 → 𝑷𝟐 𝟏𝟏.𝟑𝟎𝟎 𝑽𝑨
𝑷𝑫 𝑷𝟏 · 𝑭𝑫 𝑷𝟐
𝑷𝑫 𝟒.𝟓𝟎𝟎 · 𝟎,𝟓 𝟏𝟏.𝟑𝟎𝟎 → 𝑷𝑫 𝟏𝟑,𝟓𝟓 𝒌𝑽𝑨
A demanda de utilização ou demanda
provável para essa instalação é de 13,55 kVA
A potência instalada é de 15,8 kVA
A demanda é sempre inferior à potência
instalada, isso influenciará na seção dos
condutores, eletrodutos e dispositivos de
proteção
Padrão de entrada de energia em
baixa tensão
Provisória
Quando se destinam a finalidades
transitórias, como construções de prédios e
viadutos
Temporária
Quando usadas por um curto período de
tempo, como feiras, festivais, circos e
parques
Tipos de ligação
49 50
51 52
53 54
10
Cada concessionária irá definir sua normativa
para o fornecimento
Usamos a Norma Técnica COPEL – NTC
901100 para exemplificar os procedimentos
de fornecimento em baixa tensão
Fornecimento em baixa tensão
Com potência instalada de até 75 kVA, o
consumidor será alimentado pela rede
secundária de distribuição
Monofásico: 127 V (área urbana) e 127 ou
254 V (área rural)
Bifásico: 127 V ou 220 V
Trifásico: 127 V ou 220 V
Fornecimento em baixa tensão
Ponto de entrega
Poste da
concessionária
Ramal de
ligação
Poste auxiliar
Ponto de
Entrega
Ramal de
entrada
Limite da propriedade
Via pública
COPEL, 2020.
Entradas coletivas
COPEL, 2020.
Barramento e proteção geral
Medição e proteção individual
Entrada
kWh kWh kWh
L C L C L C
Dimensionamento
C
at
eg
o
ri
a
D
em
an
d
a
M
áx
im
a
(k
V
A
)
D
is
ju
n
to
r
d
e
P
ro
te
çã
o
G
er
al

(A
)
N
ú
m
er
o
 d
e
Fa
se
s
N
ú
m
er
o
 d
e
Fi
o
s
M
ed
id
o
re
s
RAMAL DE LIGAÇÃO
MULTIPLEXADO
RAMAL DE ENTRADA
ATERRAMENTO
(condutor nu ou
encapado)
POSTE
Embutido (poste)
Condutor de Cobre
F e N (mm²)
Maneira de instalar “B1”
Subterrâneo
Condutor de Cobre
F e N (mm2)
Maneira de instalar “D”
Seção nominal do
eletroduto
Ø
Cobre
(mm²)
Alumínio
(mm²)
Isolação
PVC
(70 ºC)
Isolação
XLPE
(90 ºC)
Isolação
PVC
(70 ºC)
Isolação
XLPE
(90 ºC)
(mm) (pol)
Cobre
(mm²)
Eletroduto
PVC
Ø nominal
Carga a 200
mm do topo
(daN)
12 6 50 1 2 M 10 16 10 10 10 10 32 1 10 19 75
14 8 63 1 2 M 10 16 16 10 16 10 32 1 16 19 75
19 10 50 1 3 M3 10 16 10 10 10 10 32 1 10 19 75
22 15 70 1 3 M3 10 25 25 16 25 16 32 1 16 19 100
25 25 100 1 3 M3 16 35 35 25 35 25 40 1 ¼ 16 19 200
28 11 50 2 3 B 10 16 10 10 10 10 32 1 10 19 75
29 14 63 2 3 B 10 16 16 10 16 16 32 1 16 19 75
36 19 50 3 4 T 10 16 10 10 10 10 32 1 10 19 75
37 24 63 3 4 T 16 16 16 10 16 16 32 1 16 19 75
38 30 80 3 4 T 16 25 25 16 25 16 40 1 ¼ 16 19 200
41 38 100 3 4 T 16 25 35 25 35 25 40 1 ¼ 16 19 200
42 48 125 3 4 T 25 35 50 35 50 50 60 2 25 25 200
43 57 150 3 4 T 35 50 70 50 70 70 60 2 35 25 300
44 67 175 3 4 T 50 70 95 70 95 70 75 2 ½ 50 25 300
45 76 200 3 4 T 50 70 95 70 *Nota 8 95 75 2 ½ 50 25 300
46 37 150 1 3 T 35 50 70 50 70 70 60 2 35 25 300
47 44 175 1 3 T 50 70 95 70 95 70 75 2 ½ 50 25 300
48 50 200 1 3 T 50 70 95 95 *Nota 8 95 75 2 ½ 50 25 300
Usando o exemplo anterior, no qual
calculamos a demanda, vamos dimensionar o
padrão de entrada
Considerações:
Demanda máxima = 13,55 kVA
Tensão dos circuitos internos = 127/220 V
Material dos condutores = cobre
Material da isolação = PVC
Exemplo de projeto
55 56
57 58
59 60
11
C
at
eg
or
ia
D
em
an
d
a
M
áx
im
a
(k
V
A
)
D
is
ju
n
to
r
d
e
P
ro
te
çã
o
G
er
al
 (
A
)
N
ú
m
er
o
d
e
Fa
se
s
N
ú
m
er
o
d
e
Fi
os
M
ed
id
or
es
RAMAL DE
LIGAÇÃO
MULTIPLEXADO
RAMAL DE ENTRADA
ATERRAMENTO
(condutor nu ou
encapado)
POSTE
Embutido (poste)
Condutor de Cobre
F e N (mm²)
Maneira de instalar “B1”
Subterrâneo
Condutor de Cobre
F e N (mm2)
Maneira de instalar “D”
Seção nominal
do eletroduto
Ø
Cobre
(mm²)
Alumínio
(mm²)
Isolação
PVC
(70 ºC)
Isolação
XLPE
(90 ºC)
Isolação
PVC
(70 ºC)
Isolação
XLPE
(90 ºC)
(mm) (pol)
Cobre
(mm²)
Eletroduto
PVC
Ø nominal
Carga a 200
mm do topo
(daN)
12 6 50 1 2 M 10 16 10 10 10 10 32 1 10 19 75
14 8 63 1 2 M 10 16 16 10 16 10 32 1 16 19 75
19 10 50 1 3 M3 10 16 10 10 10 10 32 1 10 19 75
22 15 70 1 3 M3 10 25 25 16 25 16 32 1 16 19 100
25 25 100 1 3 M3 16 35 35 25 35 25 40 1 ¼ 16 19 200
28 11 50 2 3 B 10 16 10 10 10 10 32 1 10 19 75
29 14 63 2 3 B 10 16 16 10 16 16 32 1 16 19 75
36 19 50 3 4 T 10 16 10 10 10 10 32 1 10 19 75
37 24 63 3 4 T 16 16 16 10 16 16 32 1 16 19 75
38 30 80 3 4 T 16 25 25 16 25 16 40 1 ¼ 16 19 200
41 38 100 3 4 T 16 25 35 25 35 25 40 1 ¼ 16 19 200
42 48 125 3 4 T 25 35 50 35 50 50 60 2 25 25 200
43 57 150 3 4 T 35 50 70 50 70 70 60 2 35 25 300
44 67 175 3 4 T 50 70 95 70 95 70 75 2 ½ 50 25 300
45 76 200 3 4 T 50 70 95 70 *Nota 8 95 75 2 ½ 50 25 300
46 37 150 1 3 T 35 50 70 50 70 70 60 2 35 25 300
47 44 175 1 3 T 50 70 95 70 95 70 75 2 ½ 50 25 300
48 50 200 1 3 T 50 70 95 95 *Nota 8 95 75 2 ½ 50 25 300
Até a próxima aula e bons estudos!
61 62
