INSTRUÇÕES:

❖ Esta Avaliação contém 2 (duas) questões, totalizando 10 (dez) pontos;
❖ Baixe o arquivo disponível com a Atividade Pratica;
❖ Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
❖ As respostas devem ser digitadas abaixo de cada pergunta;
❖ Ao terminar grave o arquivo com o nome Atividade Prática;
o Quando solicitado
❖ Envio o arquivo pelo sistema no local indicado;
❖ Em caso de dúvidas consulte o seu Tutor.




Aluno (a): Edmarcos Antunes Bezerra

Data: 13/04/2025
Eletrônica Analógica

 Avaliação Pratica

Questão 1 – Você trabalha no setor de Manutenção de uma empresa, para onde foi enviado um
equipamento cuja placa principal de circuito não está funcionando. A placa tem um microprocessador,
que é o CI responsável pelo controle do circuito. Concluiu-se que o circuito de sincronismo (clock) não
está fornecendo o sinal de 1MHz necessário para o funcionamento correto do microprocessador. O
circuito de sincronismo utiliza um CI LM555 com dois resistores de 200Ω cada. O capacitor conectado
entre o pino 6 e o terminal de terra do CI está carbonizado.

O que deve ser feito para consertar essa placa?

Para consertar a placa, é necessário restaurar o circuito de sincronismo (clock), que é responsável por
gerar o sinal de 1 MHz utilizado pelo microprocessador. Esse circuito utiliza um CI LM555 configurado
como oscilador astável, em conjunto com dois resistores de 200 Ω e um capacitor, que neste caso, está
carbonizado.
O procedimento correto para o reparo é:
1. Remover o capacitor danificado, que está carbonizado, pois ele compromete o funcionamento
do circuito oscilador.

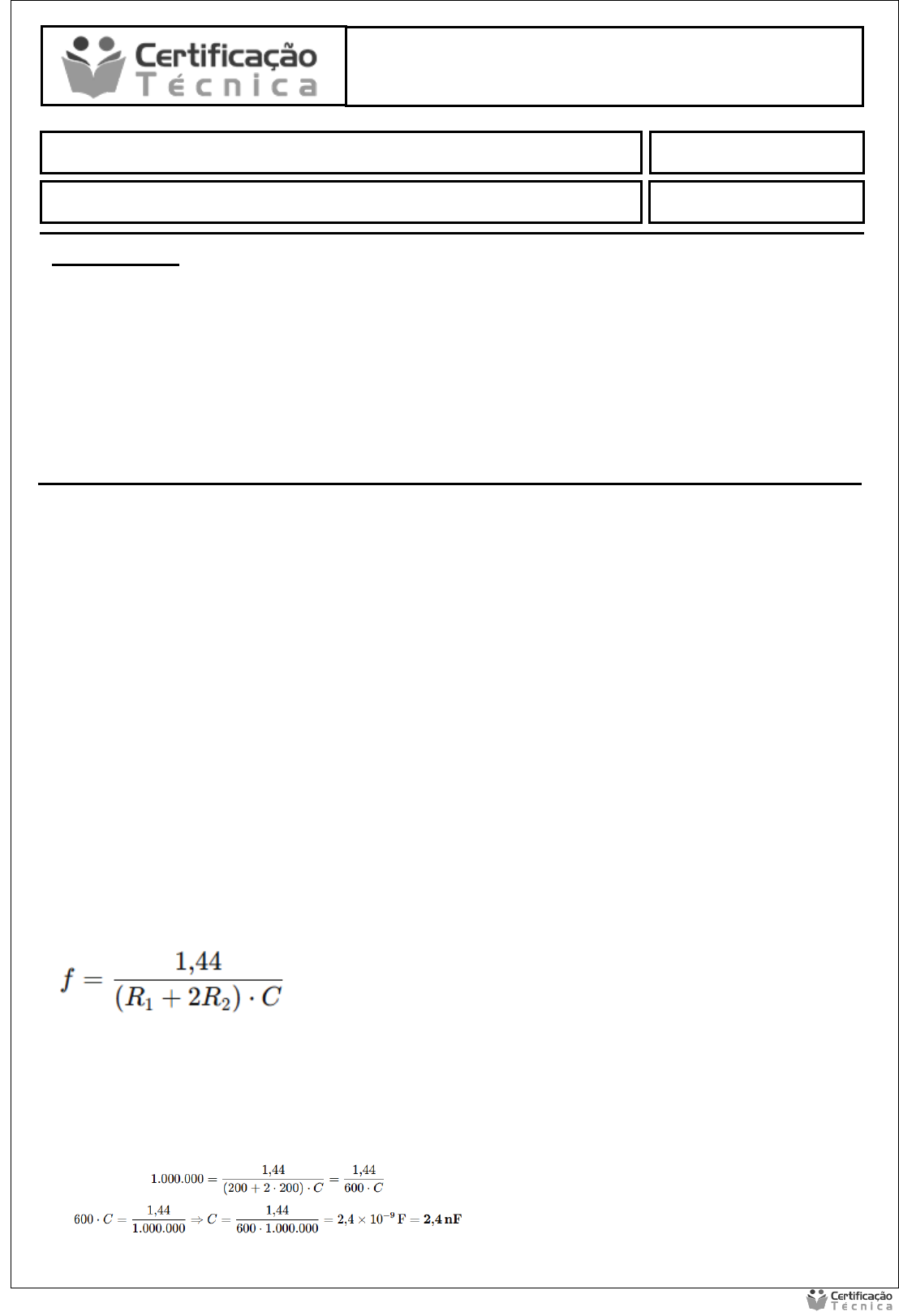

2. Identificar o valor correto do capacitor, calculando com base na fórmula da frequência do
oscilador astável do LM555:

Onde:
• f é a frequência desejada (1 MHz),
• R1=R2=200 Ω
• C é o valor do capacitor a ser calculado.
Substituindo:




3. Substituir o capacitor por outro de valor aproximado (ex: 2,2 nF ou 2,7 nF, dependendo da
tolerância permitida no circuito).
4. Verificar visualmente e eletricamente os demais componentes, inclusive as trilhas, para
garantir que não houve dano secundário.
5. Testar o circuito, conferindo com um osciloscópio ou frequencímetro se o sinal de 1 MHz está
sendo gerado corretamente pelo CI 555.

A falha no funcionamento do microprocessador é causada pela ausência do sinal de clock, gerado por
um circuito oscilador com CI LM555. O conserto consiste na substituição do capacitor danificado por
outro de aproximadamente 2,4 nF, o que restabelece a geração da frequência correta de 1 MHz.



Questão 2 - Os osciladores senoidais duplo-T utilizam arranjos com resistores e capacitores de forma
em que atuam como um filtro rejeita faixa. Determine o valor de R para um oscilador senoidal duplo-T
cujo sinal de saída tenha frequência de 1kHz, utilizando um capacitor de 100nF. Considere todos os
resistores do circuito como fixos.

Para determinar o valor de R em um oscilador senoidal duplo-T (também conhecido como filtro rejeita-
faixa), podemos usar a fórmula da frequência de ressonância para esse tipo de filtro.
A frequência de ressonância (f0) de um filtro duplo-T é dada por:

Onde:
• R1 e R2 são os resistores do circuito,
• C1 e C2 são os capacitores.

Se o oscilador tiver resistores R1=R2=R e capacitores C1= C2 = C, a fórmula pode ser simplificada
para:

Dessa forma, para determinar o valor de R, basta rearranjar a fórmula:

Agora, substituímos os valores fornecidos:
Frequência f0=1 kHz=1000 Hz;
Capacitor C=100 nF =100×10−9 F

Vamos calcular R.
O valor de R para o oscilador senoidal duplo-T, considerando a frequência de 1 kHz e um capacitor de
100 nF, é aproximadamente 1.59 kΩ.
