AVALIAÇÃO A3

Métodos convencionais de desenho técnico.

Giullliano de Sangalo, escultor, arquiteto e engenheiro militar, foi o primeiro a registrar os
desenhos técnicos, já que no ano de 1490, aos 47 anos ele já usava planta e elevação em
seus projetos, representando a vista superior e frontal. De forma extremamente técnica e de
fácil entendimento como os dois desenhos abaixo:

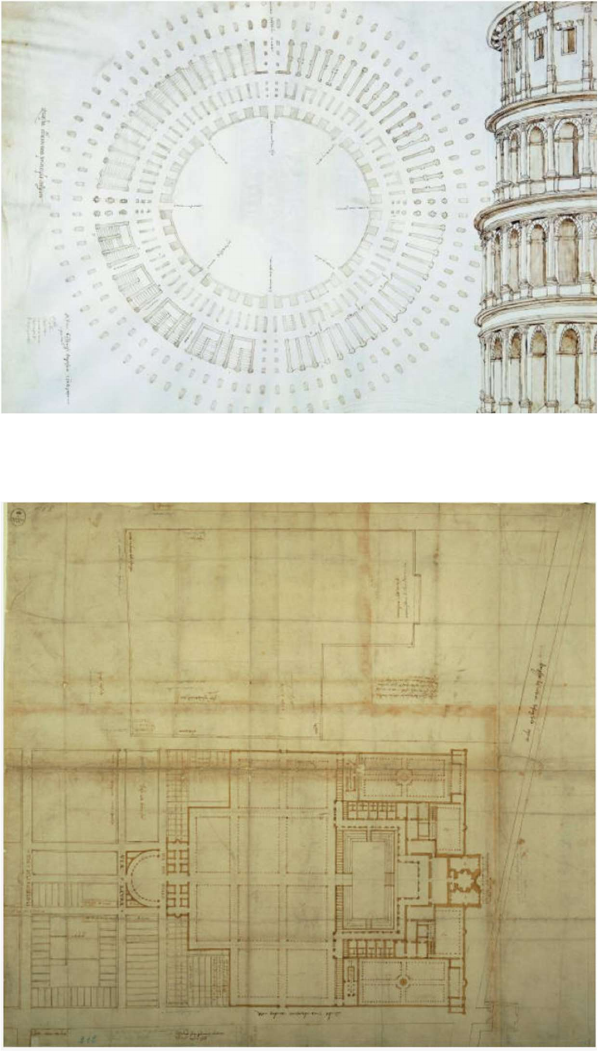

 Figura 1 Giuliano da Sangallo (1445-1516), Estudo com mapa e relevo do Coliseu.


 Figura 2 Layout/planta/projeto de um Palácio Mediceano na Via Laura, Florença, de Giuliano da Sangallo
Como pode ser observado nos desenhos, já temos a representação de fácil interpretação das
vistas superior e frontal, assim como usadas até hoje nos projetos atuais.

Em 1795, Gaspard Monge criou um método com base na dupla projeção ortogonal de um
objeto tridimensional, onde se pode interpretar um desenho de forma ainda mais precisa.
Juntando a Geometria Descritiva e Geometria diferencial, se obteve uma projeção em um
único plano com vistas frontais, laterais e anterior. Chegando assim a Geometria Descritiva
de épura, na qual conseguimos observar a representação bidimensional. Posteriormente foi
desenvolvido o Terceiro plano, observando três vistas. Posteriormente no evolutivo do
Desenho Projetivo, chegou a concepção de se representar um objeto dentro de um cubo com
seis vistas.


 Figura 3 Vista ortogonal



Figura 4 Vista Hexaedro
Vista em perspectiva.

Se considera vista em perspectiva quando se representa três faces principais de um
objeto de forma totalmente visível. Um desenho em perspectiva mostra altura, largura
e a profundidade do objeto em uma única vista, em modo tridimensional. Sempre
preservando as propriedades métricas do objeto, compostas por faces, arestas e
vértices. Como representado no desenho abaixo:




 Figura 5









SISTEMAS CAD

Até os anos de 1950, todos os desenhos e projetos eram feitos em papéis. O que
limitava totalmente a troca de informações entre projetistas que estavam distantes.
Considerando isso, eles evitavam fazer grandes alterações em projetos, alterando
muitas vezes somente as cotas, para facilitar a comunicação. Outro problema era o
armazenamento dos projetos, que tomavam grandes espaços em escritórios e salas.
Mas devido a esses problemas, em 1960, Ivan Sutherland como parte da tese de
conclusão do seu PhD no Massachusetts Institute of Technology (MIT), criou o
SKETCHPAD, primeiro software CAD do mundo, que se tratava de um editor gráfico
que demonstrou a viabilidade do desenho técnico por computador, embora primitivo.
O Sketchpad era um software CAD especialmente inovador porque o designer
interagia com o computador graficamente, usando uma caneta de luz para desenhar no
monitor do computador. Revolucionando totalmente o mercado, mas os elevados
custos dos computadores da época acabaram por demorar um pouco para isso se tornar
realidade. Somente a partir de 1970 se tornou viável e começou a ser uma ferramenta
útil e viável para uso nos projetos.
Em uma escalada rápida, foram desenvolvidos vários Softwares para uso profissional.
Na qual, segue abaixo uma linha do tempo dos softwares desenvolvidos:


1. SKETCHPAD – 1960 > Construído por Ivan Sutherland, foi o primeiro a usar
uma interface de usuário gráfica total. Os usuários escreviam com uma caneta
de luz em uma exibição de ponteiro “xy”, o que permitiam aos usuários
restringir propriedades em um desenho criando o uso de “objetos” e
“instâncias”.
2. ADAM – 1971 > Construído por Patrick Hanratty, foi escrito em Fortran e
projetado para trabalhar virtualmente em todas as máquinas. Ele foi um enorme
sucesso e passou a ser atualizado para trabalhar em computadores de 16 e 32
bits. Hoje 80% de programas CAD podem ser rastreados até as raízes do
ADAM.

3. IGES – 1980 > Permite que os usuários transfiram seus projetos 3D entre
programas de software CAD, antes do STEP lançado em 1994. O IGES não foi
mais atualizado, mas ainda é aceito em muitos lugares.

4. CATIA – 1981 > Criado por Dassault Systemes, é um software CAD multi-
plataforma, ainda em uso hoje.
AutoCAD – 1982 > Criado pela Autodesk, foi o primeiro software CAD de
design 2D feito para PCs em vez de computadores mainframe ou
minicomputadores.



5. Pro/Engineer – 1987 > Agora PTC Creo, foi o primeiro programa CAD
paramétrico em grande escala que tirou as ideias do Sketchpad (Interativo, fácil
de usar e rápido) e o tornou realidade, baseado em modelos sólidos, recursos
baseados em histórico e o uso de restrições.

6. AutoCAD R10 – 1988 > Tornou o programa Autodesk 3D compatível.

7. STEP – 1994 > Assumiu o IGES como o novo formato para usar ao transferir
modelos 3D de um programa para outro. Em 1994 foi o lançamento inicial do
STEP que o tornou um padrão internacional para transferência de modelos.

8. SolidWorks 95 – 1995 > Criado por Dassault Systemes, é outro software que
teve sucesso pela facilidade de uso e permitiu que mais engenheiros do que
nunca tirassem proveito da tecnologia de CAD 3D.

9. Solid Edge – 1995 > Desenvolvido por Siemens como um software de PLM
(Product Lifecycle Management) e suas funções no Windows, fornecem
modelagem sólida, modelagem de montagem e visão ortográfica 2D, resposta
ao sucesso do SolidWorks.

10. AutoCAD Release 14.0 – 1997 > Poderoso, oferecendo a estabilidade do R12 e
as facilidades do R13, fixa como a plataforma mais usada no mundo
dominando perto dos 70% do mercado mundial de CAD. Apesar dos recursos
3D evoluírem bastante, a Autodesk, começa a direcionar os usuários em 3D
para ferramentas mais específicas como o Autodesk Mechanical Desktop, mas
a evolução das ferramentas de trabalho em 2D não param de evoluir, e o
sistema de plotagem também melhora.

11. Autodesk Inventor – 1999 > A nova direção da Autodesk, tentou ser mais
intuitiva e simples, permitindo a criação de montagens complexas em tempo
recorde. Ele ainda está em uso.

12. Autodesk 360 – 2012 > O A360 é uma ferramenta de colaboração que ajuda os
engenheiros e projetistas a visualizar, compartilhar e revisar projetos 2D e 3D.
E assim seguindo para as atualizações atuais, onde os sistemas CAD / CAE /
CAM agora são amplamente aceitos e usados de tal forma que modelagem 3D
se tornou uma norma, e pode ser encontrada até mesmo em aplicativos para o
público em geral, como a modelagem de construções em 3D no Google Maps.
Graças a toda a essa evolução, hoje temos software que nos auxiliam de forma
precisa nos projetos, nos informando com exatidão as medidas, apontando
possíveis inconsistências, mostrando linhas de projeção e até simulando
funcionamento de conjuntos mecânicos.
