(2 LANCES DE 15,00m CADA), ESGUICHO Ø38mm REQUINTE Ø16mm
CAIXA METALICA 60x90x20cm, MANGUEIRA TIPO 2 Ø38mm x 30,00m,
ESPECIFICAÇÕES
A
B
ALARME COM BOTOEIRA TIPO QUEBRE O VIDRO
E SINALIZADOR AUDIO VISUAL, h=1,35m

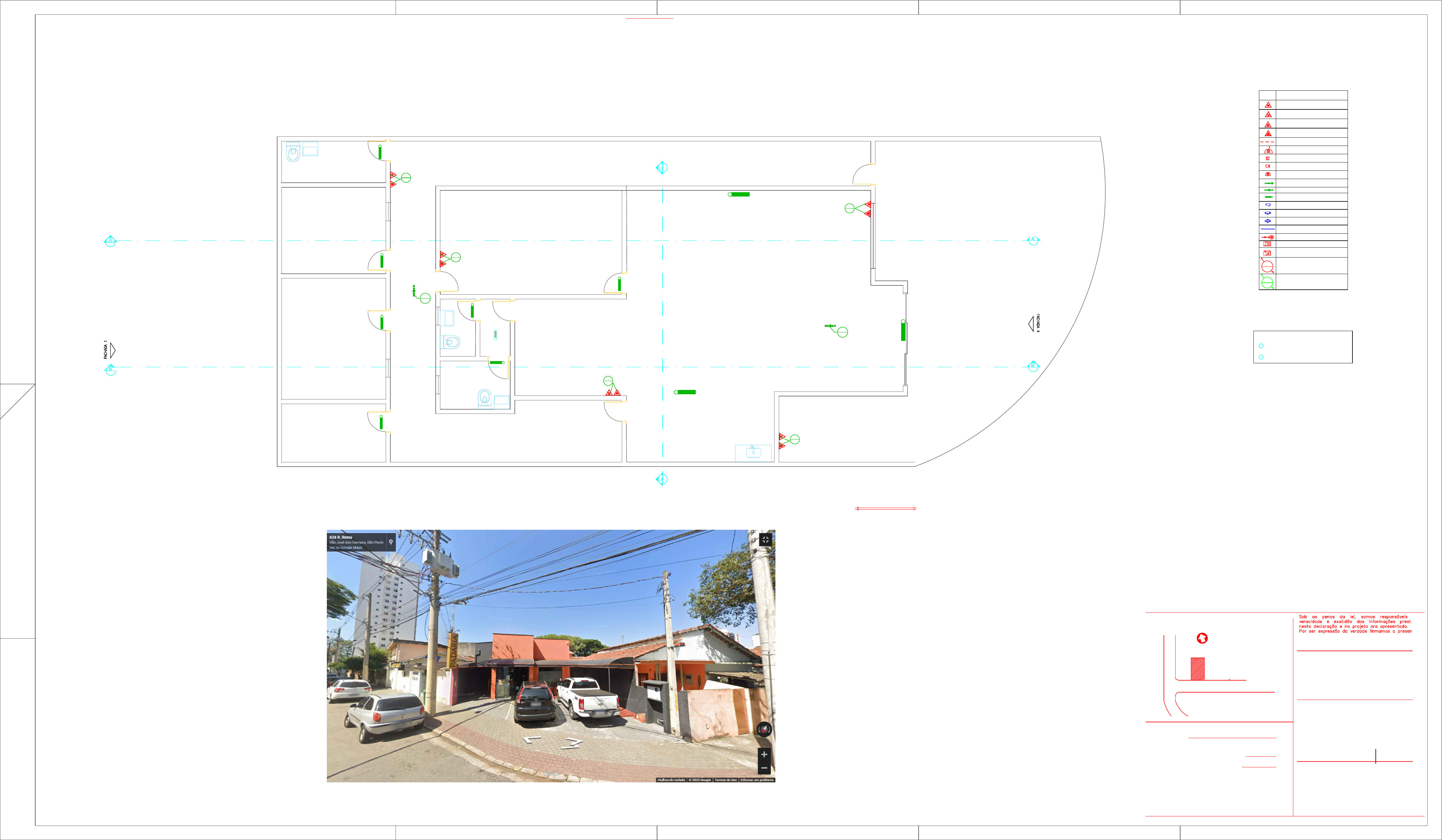

PLANTA DE COBERTA
ESCALA : 1/100
LEGENDA
SIMBOLO
DESCRIÇÃO
EXTINTOR PORTÁTIL DE ÁGUA PRESSURIZADA
(H2O) - 10L / 3A
EXTINTOR PORTÁTIL DE PÓ QUÍMICO SECO
(PQS) - 12KG / 40-BC
PONTO DE ILUMINAÇÃO DE EMERGÊNCIA
COM 02 LÂMPADAS FLUORESCENTES 9W
ROTA DE FUGA - SAÍDA FINAL
ROTA DE FUGA - DIREÇÃO A SEGUIR
EXTINTOR PORTÁTIL DE GÁS CARBÔNICO
(CO2) - 6KG / 5-BC
CANALIZAÇÃO DE INCÊNDIO, EM AÇO CARBONO
SOLDADO, SEM COSTURA.
HIDRANTE DE PAREDE NO INTERIOR DO ABRIGO
ACIONADOR MANUAL/BOTOEIRA, INSTALADO À
1,20m DO PISO.
AVISADOR SONORO MECÂNICO/ ELETRÔNICO,
INSTALADO À 2,20m DO PISO
BOTOEIRA DE ACIONAMENTO MANUAL DAS BOMBAS
DE INCÊNDIO, INSTALADO À 1,20m DO PISO.
INC-1
Ø65
PRUMADA DE HIDRANTE SUBINDO OU DESCENDO
NOMENCLATURA DA TUBULAÇÃO
DIÂMETRO DA TUBULAÇÃO
CONDULETE TIPO "L", EM ALUMÍNIO FUNDIDO
CONDULETE TIPO "T", EM ALUMÍNIO FUNDIDO
CONDULETE TIPO "X", EM ALUMÍNIO FUNDIDO
ELETRODUTO EM FERRO OU AÇO GALVANIZADO
DIÂMETRO MÍNIMO 25mm (1")
+ +
CENTRAL DE DETECÇÃO E ALARME
BATERIA DE ACUMULADORES PARA O SISTEMA DE
DETECÇÃO E ALARME
DET-1
Ø32
PRUMADA DE DETECÇÃO SUBINDO OU DESCENDO
NOMENCLATURA DA TUBULAÇÃO
DIÂMETRO DA TUBULAÇÃO
REGISTRO DE RECALQUE COM VÁLVULA DE
RETENÇÃO
EXTINTOR PORTÁTIL DE PÓ QUÍMICO SECO
(PQS ABC) - 12kG / 3-A : 40-BC
CO
ZI
N
HA
W
C
W
C
deca - 35x31cm
L.7300
d
e
c
a

-

3
5
x
3
1
c
m
L
.
7
3
0
0
tramontina 1
deca - 35x31cm
L.7300
(H2O) - 10L / 3A
(CO2) - 6KG / 5-BC
E5
240X120
(H2O) - 10L / 3A
(CO2) - 6KG / 5-BC
E4
240X120
(H2O) - 10L / 3A
(CO2) - 6KG / 5-BC
E3
240X120
(H2O) - 10L / 3A
(CO2) - 6KG / 5-BC
E2
240X120
(H2O) - 10L / 3A
(CO2) - 6KG / 5-BC
E1
240X120
LOCAL DE REFEIÇÃO
PADARIA
S1
240X120
Refrigerador
cozinha
Dispensa
WC
S2
240X120
PROJETO COMBATE A INCÊNDIO E PÂNICO
NUMERO: 628
CIDADE: São José dos Campos - SP
LOCAL: Rua ROMA
PROPRIETÁRIO: Edson Carlos Oliveira da Cruz
INSCRIÇÃO IMOBILIÁRIA: 30.0052.0012.0000
Situação s/ Escala
ESCALA: 1/100
BAIRRO:JARDIM AUGUSTA
PROPRIETÁRIO: Edson Carlos Oliveira Da Cruz
e-mail: edinhojulianasamuel@gmail.com
RUA Berna
AUTOR DO PROJETO
ENG. / ARQ.: WELLINGTON CARDOSO DOS SANTOS
CREA: 5070555286-SP
QUADRO DE ÁREAS (m²)
TERRENO
PAV. TÉRREO
- Abrigo desm.
- Comercio
C.A.______
T.O. (CONST.) _______ T.O. (CONST. + A.D.) _______
79,68
251,00
124,60
CEP: 12228-282 TEL:_____________ CEL: 12 98232-8280
ART / RRT: 28027230230155613
e-mail:wacs3000@gmail.com
INSCRIÇÃO MUNICIPAL: 5070555286
RUA: CID MOREIRA RANGEL, 143, SANTA JULIA - S. J. CAMPOS
CPF/CNPJ:32.021.176/0001-16
CEP: 12.216-510 TEL:_____________ CEL: 12 98809-8762
Rua Roma, 626,Jardim Augusta,SÃO JOSÉ DOS CAMPOS- SP
RESPONSÁVEL P/ DIREÇÃO TÉCNICA/EXECUÇÃO
OU RESPONSÁVEL PELA REGULARIZAÇÃO
ENG. / ARQ.: WELLINGTON CARDOSO DOS SANTOS
RUA: CID MOREIRA RANGEL, 143, SANTA JULIA - S. J. CAMPOS
CREA: 5070555286-SP
CEP: 12228-282 TEL:_____________ CEL: 12 98232-8280
ART / RRT: 28027230230155613
e-mail:wacs3000@gmail.com
INSCRIÇÃO MUNICIPAL: 5070555286
