QUADRO DE ÁREAS
ÁREAS COBERTAS NÃO COMPUTÁVEIS
SHAFT (5 x 0,64 m²)
ÁREAS COBERTAS COMPUTÁVEIS
ÁREA TOTAL NÃO COMPUTÁVEL
 3,20 m² PAV. INFERIOR
ÁREA TOTAL NÃO COMPUTÁVEL
TOTAL
23,28 m²
53,05 m² 1.217,85 m²
53,05 m²
362,38 m²
PAV. TÉRREO 227,04 m²
PAV. TIPO (3 x 227,04 m²) 681,12 m²
ELEVADOR (5 x 3,66 m²) 18,30 m²
WC TÉRREO 8,27 m²
WC PAVIMENTOS TIPO
EDIFICAÇÃO NÃO DOTADA DE CENTRAL DE GLP
MEDIDAS EM METROS (m)
PISO ANTEDERRAPANTE EM TODAS AS ESCADAS E RAMPAS
QUADRO INFORMATIVO DOS SISTEMAS DE SEGURANÇA
NORMA ADOTADA PARA
DEFINIÇÃO DAS MEDIDAS DE
SEGURANçA
TABELA - IT 01 10º EDIÇÃO
SITUAÇÃO DA EDIFICAÇÃO
MEDIDAS DE SEGURANÇA REFERÊNCIAS NORMATIVAS E OBSERVAÇÕES
ACESSO DE VIATURAS
SAÍDAS DE EMERGÊNCIA
ILUMINAÇÃO DE EMERGÊNCIA
CONFORME IT 04. HIDRANTE DE RECALQUE NO PASSEIO
CONFORME IT 08
CONFORME NBR 10.898:2013
SINALIZAÇÃO DE EMERGÊNCIA CONFORME IT 15
EXTINTORES CONFORME IT 16
HIDRANTES CONFORME IT 17
NOVA
TABELA 4
DECRETO 47.998/2020, ALTERADO PELO DECRETO 48.028/2020
CLASSIFICAÇÃO DE OCUPAÇÃO E CARGA INCÊNDIO
GRUPO OCUPAÇÃO DIVISÃO DESCRIÇÃO/EXEMPLO CARGA DE INCÊNDIO EM MJ/M²
D SERVIÇO
PROFISSIONAL D-1 ESCRITÓRIOS 700 MJ/M²
MEMORIAL DESCRITIVO
Deverá ser dotado de luminárias, satisfazendo
aos requisitos do item 4.2 da NBR 10898/13,
possuindo as seguintes características:
 - Conjunto de blocos autônomos de iluminação,
com fonte de energia própria;
 - Altura de instalação: 2,5m;
 - Autonomia: 6 horas (fluxo mínimo);
 - Autonomia: 3 horas (fluxo máximo);
 - Fluxo luminoso máximo: 720lm / mínimo:
360lm;
 - 30 LED's de alto brilho - Bivolt automático;
 - Resistência ao calor de 70 °C, no mínimo por 1
hora;
 - Proteção quanto a fumaça: os aparelhos
deverão ser projetados de modo a não reter
fumaça para não prejudicar seu rendimento
luminoso;
 - Ausência de ofuscamento: os pontos de luz
não devem ser resplandecentes.
NOTAS:
1- OS APARELHOS DEVEM SER CONSTITUÍDOS DE
FORMA QUE QUALQUER DE SUAS PARTES A UMA
TEMPERATURA DE 70 ° C, SUPORTEM NO MÍNIMO 1
HORA;
2- OS PONTOS DE LUZ NÃO DEVEM CAUSAR
OFUSCAMENTO, SEJA DIRETAMENTE OU POR
ILUMINAÇÃO REFLETIDA;
3- QUANDO UTILIZAR ANTEPAROS OU LUMINÁRIA
FECHADA, OS APARELHOS DEVEM SER PROJETADOS DE
MODO A NÃO RETER FUMAÇA PARA NÃO PREJUDICAR
SEU RENDIMENTO LUMINOSO;
4- O MATERIAL UTILIZADO PARA FABRICAÇÃO DAS
LUMINÁRIAS DEVE SER DO TIPO QUE IMPEÇA A
PROPAGAÇÃO DE CHAMAS;
5- O SISTEMA DE ILUMINAÇÃO DE EMERGÊNCIA DEVE
TER AUTONOMIA MÍNIMA DE 4H DE FUNCIONAMENTO,
GARANTINDO DURANTE ESTE PERÍODO A INTENSIDADE
DOS PONTOS DE LUZ DE MANEIRA A RESPEITAR OS
NÍVEIS MÍNIMOS DE ILUMINAÇÃO DESEJADOS;
6- A ILUMINAÇÃO DE EMERGÊNCIA DEVE GARANTIR
DURANTE UM NÍVEL DE ILUMINAMENTO DE NO MÍNIMO
3 LUX PARA PISO PLANO E 5 LUX PARA PISO EM
DESNÍVEL;
7- A ILUMINAÇÃO DEVE PERMITIR O RECONHECIMENTO
DE OBSTÁCULOS QUE POSSAM DIFICULTAR A
CIRCULAÇÃO, TAIS COMO: GRADES, PORTAS, SAÍDAS,
MUDANÇAS DE DIREÇÃO;
8- OS ELETRODUTOS UTILIZADOS PARA CONDUTORES
DE EMERGÊNCIA NÃO PODEM SER UTILIZADOS PARA
OUTROS FINS;
9- TENSÃO DE ALIMENTAÇÃO: A ALIMENTA ÇÃO
PRINCIPAL E DE 220V (CONCESSIONÁRIA LOCAL), COM
TRANSFORMAÇÃO INTERNA PARA A EXTRA BAIXA
TENSÃO, 30V, PARA ALIMENTAÇÃO DE SEGURANÇA.
BLOCO AUTÔNOMO
PAREDE
FAROLETE
2,
50
 m 5,
50
 m
DETALHE - ILUMINAÇÃO DE EMERGÊNCIA (sem escala)
CORRIMÃO
4,0cm (mín.)
6,0cm (máx.)
NOTA:
Os corrimãos e guarda-corpos devem
atender aos requisitos:
- ser obrigatoriamente colocados nos
dois lados da escada;
- estar situado entre 80 e 90 cm acima
do nível da superfície superior do
degrau;
- ser fixado somente por sua parte
inferior;
- ter largura máxima de 6,5 cm e
mínima de 3,8 cm;
- estar afastados, no mínimo, 4 cm das
paredes que estiverem fixados;
- ser construídos de forma a permitir
contínuo escorregamento das mãos ao
longo do comprimento;
- o material do corrimão deverá ser
incombustível.
C
O
R
R
IM
Ã
O
en
tr
e
8
0
 e
 9
2
cm
.
G
U
A
R
D
A
-C
O
R
P
O
10
5
cm
 M
ín
Os degraus de escada devem obedecer aos seguintes
requisitos:
A) Terem altura (h) entre 16 e 18 cm;
B) A largura do degrau (b) dimensionada pela fórmula: 63
cm d ( 2h + b) d 64 cm
C) Terem o lance mínimo de três degraus, contando-se estes
pelo nº de espelhos;
D) Terem os degraus balanceados quando,
excepcionalmente, o lance da escada for curvo (escada em
leque), a medida "B" (largura do degrau), neste caso é feita
perpendicularmente à projeção da borda (nariz) do degrau
anterior e a 60 cm da extremidade mais estreita do mesmo;
E) Terem em uma mesma escada, largura e altura uniformes
em toda a sua extensão.
piso
m
ín
im
o
10
5
GUARDA-CORPO
CHUMBADO NO PISO OU FIXADOS COM
PARAFUSOS E BUCHAS DE EXPANSãO EM AçO
patamar
EN
TR
E
80
 E
 9
2C
M
CORRIMãO TUBULAR
SOLDADO NO GUARDA-CORPO
COM AS PONTAS EMBUTIDAS
CHUMBADO NO PISO OU FIXADOS COM
PARAFUSOS E BUCHAS DE EXPANSÃO EM AÇO
APOIO
GUARDA-CORPO TUBULAR,
ALVENARIA OU METALON
ESPAÇAMENTO MÁXIMO DAS LONGARINAS 15CM
piso
Os corrimãos e guarda-corpos devem atender aos seguintes requisitos:
A) serem construídos de forma a permitir contínuo escorregamento das mãos ao
 longo de comprimento;
B) o guarda-corpo deverá ter longarinas capazes de resistir a 1200pa;
C) os corrimãos devem resistir a uma carga de 900N, aplicada em qualquer ponto;
D) os guarda-corpos e corrimãos devem ser isentos de aberturas, saliências,
 reentrâncias ou quaisquer elementos que possam enganchar em roupas.
PISO ANTIDERRAPANTE
DETALHE - ESCADA, GUARDA-CORPO E CORRIMÃO (sem escala)
RT: LAVÍNIA BATISTA
CREA MG: 329120/D
PROJETO DE PREVENÇÃO E COMBATE
A INCÊNDIO E PÂNICO
PRÉDIO MALLTON
SERVIÇO PROFISSIONAL (D-1)
RESP. P/ USO: MALLTON METALÚRGICA
DO BRASIL LTDA
CNPJ: 04.576.292/0001-66
ÁREA TOTAL COMPUTÁVEL: 1.217,85 m²
ENDEREÇO:
AVENIDA SALUM ASSAD DAVID, Nº 910
SANTA LUZIA
VARGINHA-MG
TÍTULO:
ESCALA:
DATA:
FORMATO: FOLHA:
A1
INDICADA
13/02/2025
LAVS ENGENHARIA
CNPJ: 49.633.107/0001-66/CREA 131701D DMG
Rua José Luís Maia, 250 - Conj. Hab. Centenário
Varginha - MG
contato@lavsengenharia.com / (35) 98826-5389
01/04

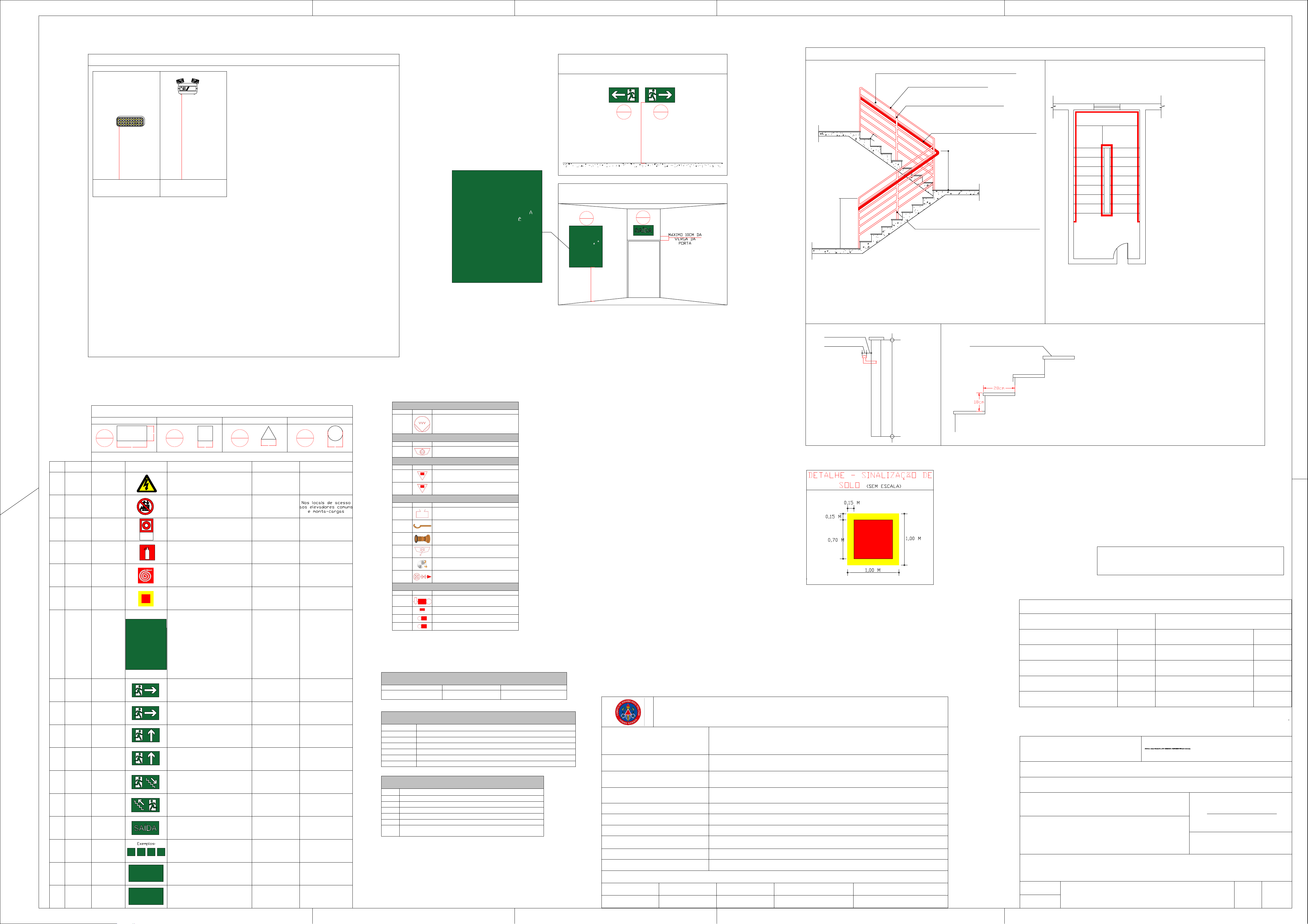

DETALHES, QUADRO DE ÁREAS, QUADRO DE MEDIDAS,
BOMBAS
QTDE SÍMBOLO DESCRIÇÃO
1 Bomba de Incêndio - 5,0cv
DISPOSITIVOS ELÉTRICOS
QTDE SÍMBOLO ITEM
2 Acionador de Bomba de Incêndio (Botoeira
tipo Liga-Desliga)
EXTINTORES DE INCÊNDIO
QTDE SÍMBOLO DESCRIÇÃO
1 Extintor Portátil com Abrigo - 3:A-40:BC
10 Extintor Portátil Fixo na Parede - 3:A-40:BC
HIDRANTES E COMPONENTES
QTDE SÍMBOLO ITEM
1 Caixa d’água de fibra de vidro, 12000L -
FortLev
10 Chave Storz 2.1/2"
10 Esguicho Regulável 2.1/2"
5 Hidrante Simples - 30m - 90x60x17
10 Mangueira de Incêndio Aduchada - 15m
1 Registro de Recalque c/ Válvula de Retenção
- 60x40
LUMINÁRIAS
QTDE SÍMBOLO DESCRIÇÃO
1 Luminária - Sinalização de Saída - Modelo
Slim
1 Luminária de Emergência - Tipo Farolete
41 Luminária de Emergência na parede
11 Luminária de Emergência no teto
TUBULAÇÃO - 65mm - 2.1/2"
COMPRIMENTO DIÂMETRO TIPO
45,18 65 mm Aço Galvanizado
TUBULAÇÃO - COMPONENTES GERAL
QTDE ITEM
1 Manômetro Industrial: 0-10 bar / 150 PSI
1 Pressostato Tipo KP: Tipo KP - 40 PSI / 2,7 bar
1 Registro de Gaveta ABNT: 1" - DN 25
3 Registro de Gaveta Industrial: 2 1/2" - DN 65
2 Valvula de Retenção Horizontal: 2 1/2" - DN 65
5 Valvula para Hidrante - Registro Globo Angular 45° - Deca: Tipo 2 DN40
Simples - 2 1/2"
TUBULAÇÃO - CONEXÕES GERAL
QTDE ITEM
8 Adaptador Soldavel com Anel p Caixa Dagua - Fortlev - AleBim
4 Buchas de redução
15 Cotovelo de Aço Galvanizado
4 Luva de redução de Aço Galvanizado
2 Niple duplo de Aço Galvanizado
10 Tê de redução de Aço Galvanizado
S2e
L/H
S2d
L/H
S12
L/HL
M1
ESTA EDIFICAÇÃO ESTÁ DOTADA DOS SEGUINTES
SISTEMAS DE PROTEÇÃO CONTRA INCÊNDIO
SAÍDA DE EMERGÊNCIA
ILUMINAÇÃO DE EMERGÊNCI
SINALIZAÇÃO DE EMERG NCIA
EXTINTORES
HIDRANTES
EDIFICAÇÃO EM CONCRETO ARMADO
EM CASO DE EMERGÊNCIA LIGUE:
193 - CORPO DE BOMBEIROS
190 - POLÍCIA MILITAR
DETALHE - SINALIZAÇÃO DE EMERGÊNCIA
PAREDE (SEM ESCALA)
DETALHE - SINALIZAÇÃO DE EMERGÊNCIA
 ACIMA E AO LADO DAS PORTAS (SEM ESCALA)
ESTA EDIFICAÇÃO ESTÁ DOTADADOS SEGUINTES
SISTEMAS DE PROTEÇÃO CONTRA INCÊNDIO
SAÍDA DE EMERGÊNCIA
ILUMINAÇÃO DE EMERGÊNCI
SINALIZAÇÃO DE EMERG NCIA
EXTINTORES
HIDRANTES
EDIFICAÇÃO EM CONCRETO ARMADO
EM CASO DE EMERGÊNCIA LIGUE:
193 - CORPO DE BOMBEIROS
190 - POLÍCIA MILITAR
H
 =
 1
,8
0
m
H
 =
 1
,8
0
m
Próximo as instalações que
oferecem risco de choque.
Símbolo: triangular
Fundo: amarelo
Pictrograma: raio, em cor preta
Faixa triangular: preta
Cuidado, risco de choque elétricoA5
Símbolo: circular
Fundo: branco
Pictograma: elevador e chama,
em cor preta
Faixa circular e barra diametral:
vermelha
Proibido utilizar elevador em caso de
incêndioP4
Indicação do sentido (direita) de uma
saída de emergência
Dimensões mínimas: L = 2,0H
Símbolo: retangular
Fundo: verde
Pictograma: fotoluminescente
Saída de emergência
(direita)S2
Indicação de uma saída de
emergência a ser fixada acima
da porta, para indicar o seu
acesso.
Símbolo: retangular
Fundo: verde
Pictograma: fotoluminescente
Saída de emergênciaS3
Saída de emergência
Indicação do sentido (direita)
de uma saída de
emergência, especialmente para
ser fixado em colunas
Dimensões mínimas: L = 1,5 H.
Símbolo: retangular
Fundo: verde
Pictograma: fotoluminescenteS1
Símbolo: retangular ou quadrada
Fundo: cor contrastante com
a mensagem
Pictograma: mensagem escrita
referente aos sistemas de
proteção contra incêndio
existentes na edificação, o tipo
de estrutura e os telefones de
emergência
ESTA EDIFICAÇÃO ESTÁ DOTADA DOS SEGUINTES
SISTEMAS DE PROTEÇÃO CONTRA INCÊNDIO
SAÍDA DE EMERGÊNCIA
ILUMINAÇÃO DE EMERGÊNCIA
SINALIZAÇÃO DE EMERGÊNCIA
EXTINTORES
HIDRANTES
EDIFICAÇÃO EM CONCRETO ARMADO
EM CASO DE EMERGÊNCIA LIGUE:
193 - CORPO DE BOMBEIROS
190 - POLÍCIA MILITAR
Indicação dos sistemas de
proteção contra incêndio
existentes na edificação.
Na entrada principal da
edificação.
Esta edificação está dotada dos seguintes
sistemas de proteção contra incêndio
M1
Edificação em concreto armado
Em caso de emergência ligue:
193 - corpo de bombeiros
190 - polícia militar
Saída de emergência
Iluminação de emergência
Sinalização de emergência
Extintores
Hidrantes
Indicação da saída de
emergência, com ou sem
complementação do
pictograma fotoluminescente
(seta ou imagem, ou ambos)
Símbolo: retangular
Fundo: verde
Mensagem “SAÍDA”:
fotoluminescente, com altura de
letra sempre >50mm
Saída de emergênciaS12
Indicação do pavimento, no
interior da escada
(patamar)
Símbolo: retangular ou quadrada
Fundo: verde
Mensagem indicando número do
pavimento. Pode se formar pela
associação de duas placas.
Número do pavimentoS17 1° 2° 3°T
Indicação do sentido de
fuga no interior das escadas
Indica direita descendo
Símbolo: retangular
Fundo: verde
Pictograma: fotoluminescente
Escada de emergência
desce a direitaS8
Indicação do sentido de
fuga no interior das escadas
Indica esquerda subindo
Símbolo: retangular
Fundo: verde
Pictogrma: fotoluminescente
Escada de emergência
sobe a esquerdaS10
Indicação de localização dos
extintores deincêndio
Símbolo: quadrada
Fundo: vermelha
Pictograma: fotoluminescente
Extintor de incêndioE5
Botoeira
liga/desliga
moto bomba
Ponto de acionamento do alarme de
incêndio.
Deve vir sempre acompanhada de
uma mensagem escrita, designando
o equipamento acionado por aquele
ponto.
Símbolo: quadrada
Fundo: vermelha
Pictograma: fotoluminescente
Comando manual da bombaE3
Usado para indicar a localização
dos equipamentos de combate a
incêndio e alarme, para evitar a
sua obstrução
Símbolo: quadrada
(1,00 m x 1,00 m)
Fundo: vermelha
(0,70 m x 0,70 m)
Pictograma: borda amarela
(largura = 0,15m)
Sinalização de solo para
equipamentos de combate a
incêndio (hidrantes e extintores)
E12
Indicação do abrigo de mangueira de
incêndio com ou sem hidrante em
seu interior.
Símbolo: quadrada
Fundo: vermelha
Pictograma: fotoluminescente
Abrigo de mangueira e hidranteE8
Indicação da área que pode
ser acessada apenas por
funcionários e/ou pessoas
autorizadas
Símbolo: retangular
Fundo: verde
Pictograma: fotoluminescente
Altura da letra: 350mm
Indicação de acesso restritoSC1
ACESSO RESTRITO A
FUNCIONÁRIOS E
PESSOAL AUTORIZADO
Indicação da bomba de
incêndio
Símbolo: retangular
Fundo: verde
Pictograma: fotoluminescente
Altura da letra: 350mm
Indicação da alimentação da bomba
de incêndioSC2
ALIMENTAÇÃO DA BOMBA
DE INCÊNDIO -
NÃO DESLIGUE
QTD. DIMENSÕES
2 272
5 252
2 268
11 268
5 268
2 1000
1 400x300
2 380x190
12 252x126
11 252x126
1 380x190
3 252x126
1 252x126
1 252x126
5 178x89
1 252x126
1 252x126
SINALIZAÇÃO RETANGULAR
SÍMBOLOS PARA IDENTIFICAÇÃO DE PLACAS EM PLANTA BAIXA E PROJETO EXECUTIVO
SINALIZAÇÃO QUADRADA SINALIZAÇÃO TRIANGULAR SINALIZAÇÃO CIRCULAR
CÓDIGO
L/H (mm)
L = 2 x H
CÓDIGO
L (mm)
L
LL L
H
CÓDIGO
L (mm)
CÓDIGO
L (mm)
LEGENDA DAS SINALIZAÇÕES
SÍMBOLO SIGNIFICADO FORMA E COR APLICAÇÃOCÓDIGO
Indicação de uma saída de
emergência a ser fixada acima
da porta, para indicar o seu
acesso.
Símbolo: retangular
Fundo: verde
Pictograma: fotoluminescente
Saída de emergênciaS3
AutoCAD SHX Text
DETALHE - SINALIZAÇÃO DE SOLO (SEM ESCALA) (SEM ESCALA)(SEM ESCALA)
AutoCAD SHX Text
0,15 M
AutoCAD SHX Text
0,15 M
AutoCAD SHX Text
0,70 M
AutoCAD SHX Text
1,00 M
AutoCAD SHX Text
1,00 M
AutoCAD SHX Text
A ÊNCIA
AutoCAD SHX Text
MÁXIMO 10CM DA VERGA DA PORTA
AutoCAD SHX Text
A ÊNCIA
AutoCAD SHX Text
Nos locais de acesso aos elevadores comuns e monta-cargas
AutoCAD SHX Text
Exemplos:
OBSERVAÇÕES:
1 - A entrada de força para a edificação a ser protegida deve ser
dimensionada para suportar o funcionamento das bombas de incêndio
em conjunto com os demais componentes elétricos da edificação, a
plena carga.
2 - As chaves elétricas de alimentação das bombas de incêndio devem
ser sinalizadas com a inscrição: "ALIMENTAÇÃO DA BOMBAS DE
INCÊNDIO - NÃO DESLIGUE".
DISJUNTOR
'BY-PASS'
DISJUNTOR
GERAL
CONSUMO
ENTRADA
DETALHE - ESQUEMA LIGAÇÃO DA BOMBA DE INCÊNDIO
(sem escala)
HIDRANTES
DIMENSIONADO CONFORME A IT N° 17
SISTEMA DE PROTEÇÃO POR HIDRANTE - TIPO 3
TUBULAÇÃO DE AÇO GALVANIZADO DIN 2440 ø 63 mm
MANGUEIRA ø 40 mm e COMPRIMENTO LANCES: (2x15m)
NÚMERO DE HIDRANTES: 5 + HR
ESGUICHO JATO COMPACTO ø 16 mm
VÁLVULA ANGULAR DN 65 (ø 2 1/2")
VAZÃO: 250 LPM (02 HIDRANTES SIMULTÂNEOS DE 500 LPM)
PRESSÃO NO HI MAIS DESFAVORÁVEL: HI-01: 9,55 mca
PRESSÃO NO HI MAIS FAVORÁVEL: HI-05: 19,19 mca
MOTOBOMBA: BPI-21 R/F 2 1/2, 5,0 CV, S 2 1/2" R 2 1/2" (ROTOR 141 mm)
BOMBA
POTÊNCIA:
VAZÃO:
PRESSÃO:
CAPAC. TOTAL:
INCÊNDIO:
5,0 cv
591,67 l/min ou 35,50 m³/h
23,00 mca
12 m³
12 m³
EDIFICAÇÃO NÃO DOTADA DE CENTRAL DE GLP
MEDIDAS EM METROS (m)
PISO ANTEDERRAPANTE EM TODAS AS ESCADAS E RAMPAS
2,
35
 m
3,
35
 m
3,
35
 m
3,
35
 m
1,
65
 m
1,
65
 m
21,40 m
1,70 m
0,45 m
RT: LAVÍNIA BATISTA
CREA MG: 329120/D
PROJETO DE PREVENÇÃO E COMBATE
A INCÊNDIO E PÂNICO
PRÉDIO MALLTON
SERVIÇO PROFISSIONAL (D-1)
RESP. P/ USO: MALLTON METALÚRGICA
DO BRASIL LTDA
CNPJ: 04.576.292/0001-66
ÁREA TOTAL COMPUTÁVEL: 1.217,85 m²
ENDEREÇO:
AVENIDA SALUM ASSAD DAVID, Nº 910
SANTA LUZIA
VARGINHA-MG
TÍTULO:
ESCALA:
DATA:
FORMATO: FOLHA:
A1
INDICADA
13/02/2025
LAVS ENGENHARIA
CNPJ: 49.633.107/0001-66/CREA 131701D DMG
Rua José Luís Maia, 250 - Conj. Hab. Centenário
Varginha - MG
contato@lavsengenharia.com / (35) 98826-5389
02/04
MEDIDAS DE SEGURANÇA: DETALHES, QUADRO DE ÁREAS, QUADRO DE MEDIDAS,
PLANTA BAIXA, CORTES,FACHADA, COBERTURA, SITUAÇÃO E CIRCUNVIZINHANÇA
ISOMÉTRICO HIDRANTE
1
ISOMÉTRICO BOMBA
2
HI-01 (HIDRANTE SIMPLES INTERNO)
PRESSÃO DISPONÍVEL: 9,55 mca
VAZÃO: 250 L/min
ALCANCE MÍNIMO DO ESGUICHO: 8 m
HI-02 (HIDRANTE SIMPLES INTERNO)
PRESSÃO DISPONÍVEL: 12,17 mca
VAZÃO: 250 L/min
ALCANCE MÍNIMO DO ESGUICHO: 8 m
HI-03 (HIDRANTE SIMPLES INTERNO)
PRESSÃO DISPONÍVEL: 14,78 mca
VAZÃO: 250 L/min
ALCANCE MÍNIMO DO ESGUICHO: 8 m
HI-04 (HIDRANTE SIMPLES INTERNO)
PRESSÃO DISPONÍVEL: 17,40 mca
VAZÃO: 250 L/min
ALCANCE MÍNIMO DO ESGUICHO: 8 m
HI-05 (HIDRANTE SIMPLES INTERNO)
PRESSÃO DISPONÍVEL:19,19 mca
VAZÃO: 250 L/min
ALCANCE MÍNIMO DO ESGUICHO: 8 m
RESERVATÓRIO
ø6
5m
mø6
5m
m
ø6
5m
m
BY-PASS
BOMBA VAI PAR
A H
ID
R
AN
TES
VEM DO RESERVATÓRIO
LEGENDAS:
1- VÁLVULA DE RETENÇÃO
2- REGISTRO DE GAVETA
3- PRESSOSTATO
4- MANÔMETRO
5- REGISTRO DE ESFERA
6- VASO DE EXPANSÃO
CASA DE BOMBAS COBERTA
E PROTEGIDA CONFORME
ITEM C.1.4 DA IT 17
³/h)
65
 m
m
ø
65
 m
m
ø
E8
268
E8
268
MANG.
2x15m
30m
MANG.
2x15m
30m
1,
80
 m
1,
80
 m
1,
10
 m0,
80
 m
0,
50
 m
E8
268
1,
10
 m
AutoCAD SHX Text
DETALHE - SISTEMA DE BOMBAS (SEM ESCALA)
AutoCAD SHX Text
1
AutoCAD SHX Text
1
AutoCAD SHX Text
2
AutoCAD SHX Text
2
AutoCAD SHX Text
2
AutoCAD SHX Text
3
AutoCAD SHX Text
4
AutoCAD SHX Text
5
AutoCAD SHX Text
6
AutoCAD SHX Text
VAZÃO = 591,67 l/min (35,5 m³/h) PRESSÃO = 29 mca POTÊNCIA = 5 cv
AutoCAD SHX Text
DETALHE HIDRANTES E SINALIZAÇÃO (SEM ESCALA) (SEM ESCALA)(SEM ESCALA)
AutoCAD SHX Text
Esguicho compacto ou regulável, diâmetro especificado no quadro de medidas, junta de engate rápido, requinte conforme o memorial
AutoCAD SHX Text
Visor de vidro
AutoCAD SHX Text
Placa de sinalização de hidrante de incêndio (e8), nas dimensões indicadas no projeto e material fotoluminescente
AutoCAD SHX Text
Abrigo para mangueiras tipo embutir, em chapa dobrada, dimensões 90x60x20 cm
AutoCAD SHX Text
Chave storz para mangueira de incêndio 2.1/2"
AutoCAD SHX Text
Adaptador 63mm, R5F x engate rápido 38mm
AutoCAD SHX Text
Mangueira de fibra sintética com revetimento interno de borracha e uniões de engate rápido - 38mm (1.1/2") - 2 x15m
AutoCAD SHX Text
Registro globo de ângulo 45°65mm
3.
50
0.
90
0.
90
0.
86
1.
24
1.
24
(mm)
S3
380 / 190 (mm)
S10
252 / 126
Extintor Portátil
Fixo na Parede -
3:A-40:BC
(mm)
E5
268 / 268
(mm)
P4
GARAGEM
A = 335,00 m²
(mm)
E12
1,00 / 1,00
(mm)
E12
1,00 / 1,00
(mm)
E5
268 / 268
Extintor Portátil
Fixo na Parede -
3:A-40:BC
(mm)
E8
268 / 268
HI-05
2
04/04
3
04/04
(mm)
S17
178 / 89
(mm)
A5
272 / (mm)
S1
380 / 190
(mm)
S1
380 / 190
(mm)
S3
252 / 126
(mm)
E5
268 / 268
Extintor Portátil
Fixo na Parede -
3:A-40:BC
(mm)
E5
268 / 268
Extintor Portátil
Fixo na Parede -
3:A-40:BC
(mm)
S3
0.
941.
10
(mm)
P4
(mm)
E8
268 / 268
1.02
1.
15
1.59
0.80
0.
90
1.
14
1.
00
1.20
(mm)
S12
1.
21
1.20
(mm)
M1
400 / 300
(mm)
S2
(mm)
S2
252 / 126
(mm)
S2
HI-04
(mm)
E3
268 / 268
2
04/04
3
04/04
(mm)
S17
(mm)
P4
(mm)
E8
268 / 268
(mm)
S3
380 / 190
(mm)
S3
(mm)
S2
(mm)
S3
(mm)
S8
252 / 126
(mm)
S2
(mm)
S2
(mm)
E5
268 / 268
Extintor Portátil
Fixo na Parede -
3:A-40:BC
Extintor Portátil
Fixo na Parede -
3:A-40:BC
(mm)
E5
268 / 268
0.
80
0.
80
1.11
0.80
0.
80
0.
80
0.
90
1.
20
1.20
1.
15
1.
14
1.76
HI-03
2
04/04
3
04/04
(mm)
S17
SINALIZAÇÃO EXTINTOR DE INCÊNDIO
L
E5
SINALIZAÇÃO DE SOLO EXTINTOR DE INCÊNDIOL
E12
L: COMPRIMENTO E H: ALTURA DA PLACAL/H
e: ESQUERDA E d: DIREITAe/d
RISCO DE CHOQUE ELÉTRICOL
A5
PROIBIDO USAR O ELEVADOR EM CASO DE INCÊNDIO
P4
L
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S1d
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S1e
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S2d
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S2e
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S3
INDICAÇÃO DE ESCADA DE EMERGÊNCIAL/H
S8
INDICAÇÃO DE ESCADA DE EMERGÊNCIAL/H
S10
INDICAÇÃO DE SAÍDA DE EMERGÊNCIAL/H
S12
INDICAÇÃO DO NÚMERO DO PAVIMENTOL/H
S17
INDICAÇÃO DE ACESSO RESTRITOL/H
SC1
L/H
SC2
INDICAÇÃO DOS INFORMATIVOS DE EMERGÊNCIAL/H
M1
INDICAÇÃO DE COMANDO MANUAL DE BOMBAL/H
E3
ABRIGO DE MANGUEIRASL/H
E8
ILUMINAÇÃO DE EMERGÊNCIA
SINALIZAÇÃO DE EMERGÊNCIA
EXTINTORES DE INCÊNDIO
PONTO DE ILUMINAÇÃO DE EMERGÊNCIA - BLOCO AUTÔNOMO
EXTINTOR PORTÁTIL - CARGA DE PÓ ABC
SISTEMA DE HIDRANTES
DIREÇÃO DO FLUXO DA ROTA DE FUGA
SAÍDA FINAL DA ROTA DE FUGA
INDICAÇÃO DA ALIMENTAÇÃO DA BOMBA DE INCÊNDIO
OUTROS SÍMBOLOS
HIDRANTE SIMPLES
REGISTRO DE RECALQUE SEM VÁLVULA DE RETENÇÃO
BOMBA DE INCÊNDIO
RESERVA DE INCÊNDIO
ACIONADOR DE BOMBA DE INCÊNDIO (BOTOEIRA TIPO LIGA DESLIGA)
QUADRO DE DISTRIBUIÇÃO
(mm)
E3
179 / 179
Extintor Portátil
com Abrigo -
3:A-40:BC
(mm)
E5
179 / 179
(mm)
SC2
252 / 126
(mm)
SC1
252 / 126
(mm)
A5
272 /
EDIFICAÇÃO NÃO DOTADA DE CENTRAL DE GLP
MEDIDAS EM METROS (m)
PISO ANTEDERRAPANTE EM TODAS AS ESCADAS E RAMPAS
RT: LAVÍNIA BATISTA
CREA MG: 329120/D
PROJETO DE PREVENÇÃO E COMBATE
A INCÊNDIO E PÂNICO
PRÉDIO MALLTON
SERVIÇO PROFISSIONAL (D-1)
RESP. P/ USO: MALLTON METALÚRGICA
DO BRASIL LTDA
CNPJ: 04.576.292/0001-66
ÁREA TOTAL COMPUTÁVEL: 1.217,85 m²
ENDEREÇO:
AVENIDA SALUM ASSAD DAVID, Nº 910
SANTA LUZIA
VARGINHA-MG
TÍTULO:
ESCALA:
DATA:
FORMATO: FOLHA:
A1
INDICADA
13/02/2025
LAVS ENGENHARIA
CNPJ: 49.633.107/0001-66/CREA 131701D DMG
Rua José Luís Maia, 250 - Conj. Hab. Centenário
Varginha - MG
contato@lavsengenharia.com / (35) 98826-5389
 1 : 100
PAV. INFERIOR
1
 1 : 100
TÉRREO
2
 1 : 100
PAVIMENTO TIPO (3X)
NÍVEIS + 4,00 / + 7,50 / + 11,003
 1 : 100
CASA DE BOMBAS
4 PLANTA BAIXA PAVIMENTO INFERIOR, TÉRREO, TIPO E CASA DE BOMBA;
CÁLCULO DE POPULAÇÃO E SÁIDAS; LEGENDAS.
03/04
252
252
252
178 / 89
178 / 89
252 / 126
252 / 126
252 / 126
252 / 126
252 / 126
252 / 126 252 / 126
252 / 126
252 / 126
252 / 126
(mm)
S3
252 / 126
-3,05
-3,05
+0,50
+14,50
+0,00
10
.5
0
10
.5
0
SINALIZAÇÃO EXTINTOR DE INCÊNDIOL
E5
SINALIZAÇÃO DE SOLO EXTINTOR DE INCÊNDIOL
E12
L: COMPRIMENTO E H: ALTURA DA PLACAL/H
e: ESQUERDA E d: DIREITAe/d
RISCO DE CHOQUE ELÉTRICOL
A5
PROIBIDO USAR O ELEVADOR EM CASO DE INCÊNDIOP4
L
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S1d
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S1e
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S2d
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S2e
INDICAÇÃO DE SENTIDO DE SAÍDAL/H
S3
INDICAÇÃO DE ESCADA DE EMERGÊNCIAL/H
S8
INDICAÇÃO DE ESCADA DE EMERGÊNCIAL/H
S10
INDICAÇÃO DE SAÍDA DE EMERGÊNCIAL/H
S12
INDICAÇÃO DO NÚMERO DO PAVIMENTOL/H
S17
INDICAÇÃO DE ACESSO RESTRITOL/H
SC1
L/H
SC2
INDICAÇÃO DOS INFORMATIVOS DE EMERGÊNCIAL/H
M1
INDICAÇÃO DE COMANDO MANUAL DE BOMBAL/H
E3
ABRIGO DE MANGUEIRASL/H
E8
ILUMINAÇÃO DE EMERGÊNCIA
SINALIZAÇÃO DE EMERGÊNCIA
EXTINTORES DE INCÊNDIO
PONTO DE ILUMINAÇÃO DE EMERGÊNCIA - BLOCO AUTÔNOMO
EXTINTOR PORTÁTIL - CARGA DE PÓ ABC
SISTEMA DE HIDRANTES
DIREÇÃO DO FLUXO DA ROTA DE FUGA
SAÍDA FINAL DA ROTA DE FUGA
INDICAÇÃO DA ALIMENTAÇÃO DA BOMBA DE INCÊNDIO
OUTROS SÍMBOLOS
HIDRANTE SIMPLES
REGISTRO DE RECALQUE SEM VÁLVULA DE RETENÇÃO
BOMBA DE INCÊNDIO
RESERVA DE INCÊNDIO
ACIONADOR DE BOMBA DE INCÊNDIO (BOTOEIRA TIPO LIGA DESLIGA)
QUADRO DE DISTRIBUIÇÃO
EDIFICAÇÃO NÃO DOTADA DE CENTRAL DE GLP
MEDIDAS EM METROS (m)
PISO ANTEDERRAPANTE EM TODAS AS ESCADAS E RAMPAS
RT: LAVÍNIA BATISTA
CREA MG: 329120/D
PROJETO DE PREVENÇÃO E COMBATE
A INCÊNDIO E PÂNICO
PRÉDIO MALLTON
SERVIÇO PROFISSIONAL (D-1)
RESP. P/ USO: MALLTON METALÚRGICA
DO BRASIL LTDA
CNPJ: 04.576.292/0001-66
ÁREA TOTAL COMPUTÁVEL: 1.217,85 m²
ENDEREÇO:
AVENIDA SALUM ASSAD DAVID, Nº 910
SANTA LUZIA
VARGINHA-MG
TÍTULO:
ESCALA:
DATA:
FORMATO: FOLHA:
A1
INDICADA
13/02/2025
LAVS ENGENHARIA
CNPJ: 49.633.107/0001-66/CREA 131701D DMG
Rua José Luís Maia, 250 - Conj. Hab. Centenário
Varginha - MG
contato@lavsengenharia.com / (35) 98826-5389
 1 : 100
Fachada
1
 1 : 100
Corte BB
2 1 : 100
Corte AA
3
 1 : 200
COBERTURA
4
CORTES, FACHADA E COBERTURA
04/04
0,00
+0,50
+4,00
+7,50
+11,00
-3,05
 1 : 1.000
SITUAÇÃO
5
AV. SALU
M
 ASSAD
 D
AVID
COMERCIAL
LOTE VAZIO
LOTE VAZIO
AL. O
LÍVIO
 BR
EG
ALD
A
RUA MARIA AMÉLIA DE PAIVA
AL. OTÁVIO MARQUÊS DE PAIVA
+0,50
+4,00
+7,50
+11,00
-3,05
	Folhas e vistas
	Modelo
	Folhas e vistas
	Modelo
	Folhas e vistas
	Modelo
	Folhas e vistas
	Modelo
