Construções De Fundações e Subsolos

Prévia do material em texto

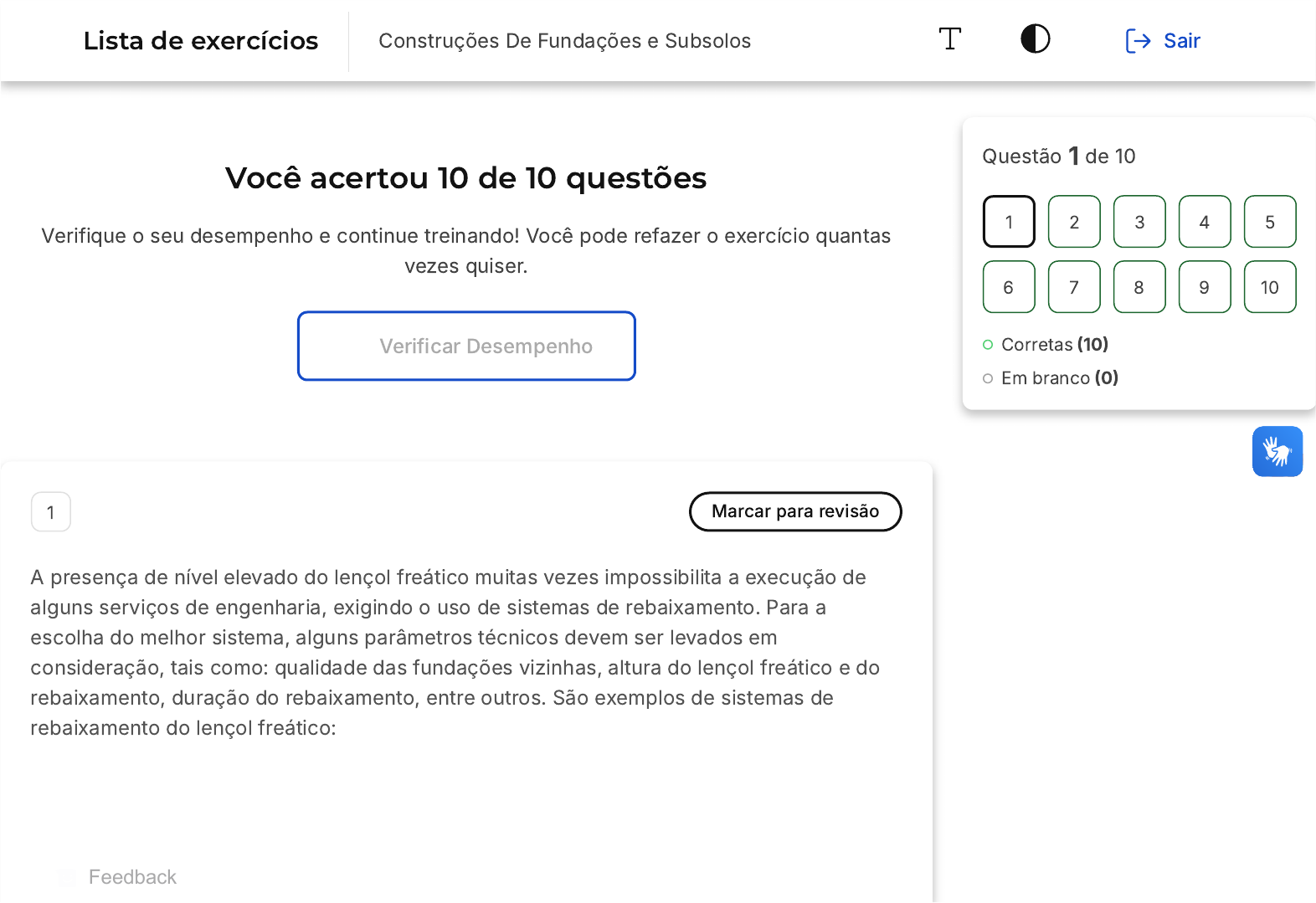

Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
1 Marcar para revisão
A presença de nível elevado do lençol freático muitas vezes impossibilita a execução de
alguns serviços de engenharia, exigindo o uso de sistemas de rebaixamento. Para a
escolha do melhor sistema, alguns parâmetros técnicos devem ser levados em
consideração, tais como: qualidade das fundações vizinhas, altura do lençol freático e do
rebaixamento, duração do rebaixamento, entre outros. São exemplos de sistemas de
rebaixamento do lençol freático:
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Construções De Fundações e Subsolos Sair
Feedback
A
B
C
D
E
Poços superficiais e poços filtrantes.
Bombeamento direto e drenos profundos.
Sistema de ponteiras filtrantes e sistema de poços profundos.
Poços filtrantes e bombeamento profundo.
Drenagem direta e drenagem profunda.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Os sistemas de rebaixamento do lençol freático são utilizados quando o nível elevado
deste impede a execução de determinados serviços de engenharia. A escolha do
sistema mais adequado depende de vários fatores técnicos, como a qualidade das
fundações vizinhas, a altura do lençol freático e do rebaixamento, e a duração do
rebaixamento. Entre os sistemas de rebaixamento, podemos citar o sistema de
ponteiras filtrantes a vácuo (well-points) e o sistema de poços profundos, que podem
empregar injetores ou bombas de eixo verticais. A alternativa correta é a C, que
A
B
menciona o sistema de ponteiras filtrantes e o sistema de poços profundos, ambos
exemplos de sistemas de rebaixamento do lençol freático.
2 Marcar para revisão
Analise a ilustração abaixo:
De acordo com a NBR 6122 que trata de Projeto e Execução de Fundações, no caso de
fundações próximas, porém situadas em cotas diferentes, o ângulo formado entre a vertical
e a reta de maior declive que passa pelas bordas das mesmas, em solos resistentes, deve
ser igual a:
30º
45º
C
D
E
50º
60º
65º
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Segundo a NBR 6122 para o caso de fundações próximas, porém situadas em cotas
diferentes, a reta de maior declive que passa pelos seus bordos deve fazer, com a
vertical, um ângulo α ≥ 45º para solos resistentes.
3 Marcar para revisão
Os serviços de escavação são indispensáveis às mais diferentes obras civis, desde a
construção de edifícios, para execução de subsolos enterrados ou piscinas, até a
construção de barragens. Dessa forma, os serviços de escavação são organizados em
A
B
C
D
E
sete diferentes categorias. Qual das afirmativas abaixo não representa uma dessas sete
categorias?
Grandes volumes em grandes áreas
Solos não consolidados, sobretudo argilas e siltes
Verticais em áreas ilimitadas
Abertura de túneis
Dragagem
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Os serviços de escavação são classificados em sete categorias, sendo elas: grandes
volumes em áreas limitadas, grandes volumes em grandes áreas, solos não
consolidados (principalmente argilas e siltes), escavações verticais em áreas limitadas,
abertura de valas, abertura de túneis e dragagem. A alternativa C menciona "verticais
em áreas ilimitadas", o que não está correto, pois as escavações verticais são
A
B
C
realizadas em áreas limitadas, não ilimitadas. Portanto, a alternativa C é a que não
representa corretamente uma das sete categorias de serviços de escavação.
4 Marcar para revisão
O rebaixamento do lençol freático pode ser realizado por diversos processos:
I. O bombeamento direto consiste em coletar água em valas executadas no fundo da
escavação, ligadas a um ou mais poços onde a água é acumulada e posteriormente
retirada através de bombas.
II. As ponteiras filtrantes têm como princípio de funcionamento a injeção de água sob
pressão num tubo de PVC através de uma bomba centrífuga no fundo do poço.
III. A parede diafragma é constituída de vários tubos de aço perfurados colocados ao longo
de uma linha, ligando-se todas as pontas a um coletor comum.
Assinale a alternativa que indica todas as afirmativas corretas.
I
I, II
I, III
D
E
II, III
I, II, III
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra A, que indica apenas a afirmativa I como correta. A
afirmativa II está incorreta porque descreve o funcionamento de poços profundos com
injetores, e não um método de rebaixamento do lençol freático. Da mesma forma, a
afirmativa III também está incorreta, pois descreve a parede diafragma, que é uma
estrutura de contenção e não um método para rebaixar o lençol freático. Portanto, o
único método correto de rebaixamento do lençol freático apresentado é o
bombeamento direto, descrito na afirmativa I.
5 Marcar para revisão
A parede diafragma é uma alternativa para obras de contenções profundas. Esse tipo de
contenção é indicado quando a escavação ultrapassa o nível do lençol freático,
absorvendo esforços de empuxo de solo e hidrostático. Sendo assim, em se tratando da
A
B
C
D
E
execução das paredes diafragmas com estacas secantes, o problema de menor incidência
é aquele relacionado
Às falhas nas juntas de concretagem decorrentes da falta de limpeza.
À capacidade reduzida de bombeamento das bombas, em relação à declarada
pelo fabricante.
À operacionalidade do maquinário.
À perda de estabilidade da perfuratriz em decorrência da presença de solo
arenoso e de água nos apoios das esteiras.
Ao início repentino da pega durante a injeção da argamassa, devido à falta de
aditivos superfluidificantes.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Na execução das paredes diafragmas com estacas secantes, o problema que ocorre
com menor frequência está relacionado à operacionalidade do maquinário. Isso se
deve ao fato de que o equipamento mais comumente utilizado nesse tipo de obra é o
Clam Shell, que é conhecido pela sua confiabilidade e eficiência operacional. Portanto,
problemas relacionados à operacionalidade do maquinário são menos comuns quando
comparados a outros possíveis problemas que podem surgir durante a execução
desse tipo de obra.
6 Marcar para revisão
O radier é um tipo de fundação comumente usada em construções leves, como no caso do
Steel Frame. A expressão radier pode ser usada quando uma fundação superficial
associada recebe todos os pilares da obra (radier geral) ou quando recebe apenas parte
dos pilares da obra (radier parcial). Com relação a esse tipo de fundação, analise os itens
abaixo:
I. O radier pode ser usado quando as áreas das sapatas se aproximam umas das outras ou
mesmo se interpenetram (em consequência de cargas elevadas nos pilares e/ou de
tensões de trabalho baixas).
II. Quando a área total das sapatas for maior que 1/3 da área da construção, deve-se adotar
o radier.
III. Quando o radier é adotado como rígido, as pressões de contato são determinadas
somente a partir da resultante do carregamento.
IV. O cálculo pela área de influência dos pilares é geralmente aplicado em radiers de rigidez
relativa média.
Estão CORRETOS:
A
B
C
D
E
I, II
II, IV
I, III, IV
II, III, IV
I, II, III, IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra C, que corresponde aos itens I, III e IV. O item II está
incorreto, pois, de acordo com a NBR 6122, a adoção do radier deve ser considerada
quando a área total das sapatas for maior que 70% da área da construção, o que
equivale a mais de 2/3,e não 1/3 como mencionado. Portanto, os itens I, III e IV estão
corretos. O item I afirma que o radier pode ser usado quando as áreas das sapatas se
aproximam ou se interpenetram, o que é verdadeiro, pois o radier é uma solução eficaz
para distribuir as cargas de forma mais uniforme no solo. O item III está correto ao
afirmar que, quando o radier é adotado como rígido, as pressões de contato são
A
B
C
D
E
determinadas somente a partir da resultante do carregamento. E o item IV também
está correto ao afirmar que o cálculo pela área de influência dos pilares é geralmente
aplicado em radiers de rigidez relativa média.
7 Marcar para revisão
Considere a seguinte descrição: "Estaca executada por perfuração do solo com uma sonda
ou piteira e revestimento total com camisa metálica, realizando-se o lançamento do
concreto e retirada gradativa do revestimento com simultâneo apicoamento do concreto".
Esse trecho descreve uma fundação do tipo
Estaca Strauss
Estaca Franki.
Estaca Raiz.
Estaca De Reação.
Estaca Broca.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A descrição apresentada no enunciado corresponde ao processo de execução de uma
estaca Strauss. De acordo com a norma NBR 6122:2019, a estaca Strauss é uma
estaca de concreto moldada in loco. O procedimento de execução envolve a
perfuração do solo com uma sonda (também conhecida como piteira), a introdução
simultânea de um revestimento metálico e o lançamento do concreto. À medida que o
concreto é lançado, o revestimento metálico é gradualmente retirado, enquanto o
concreto é apiloado. Este processo continua até que a profundidade projetada seja
atingida. Portanto, a alternativa correta é a letra A, que corresponde à estaca Strauss.
8 Marcar para revisão
Sabe-se que o rebaixamento do lençol freático pode provocar alguns efeitos nas estruturas
do entorno e no próprio solo. Não pode ser caracterizado como um efeito do rebaixamento
do lençol freático o que se afirmar em:
A
B
C
D
E
Melhora as condições de escavação e reaterro.
Aumenta a estabilidade dos taludes, evitando o carreamento do solo e do fundo
da escavação.
Diminuição de poropressão, que gera aumento da pressão efetiva e, portanto,
recalques ou recalques diferenciais em estruturas vizinhas.
A vegetação existente nas proximidades poderá vir a secar.
Redução da resistência ao cisalhamento do solo.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa E é a correta, pois afirma que o rebaixamento do lençol freático resulta na
redução da resistência ao cisalhamento do solo. No entanto, isso é um equívoco. A
resistência ao cisalhamento do solo está diretamente ligada à tensão efetiva atuante.
Quando ocorre a redução da água presente no solo, há uma diminuição da pressão
neutra e, consequentemente, um aumento da pressão efetiva. Isso resulta em um
A
B
aumento, e não uma redução, da resistência ao cisalhamento do solo. Portanto, a
afirmação da alternativa E não é um efeito do rebaixamento do lençol freático.
9 Marcar para revisão
Segundo a NBR 9575 de 2010, a impermeabilização deve ser projetada de modo a:
I. Evitar a passagem de fluidos e vapores nas construções, pelas partes que requeiram
estanqueidade, podendo ser integrados ou não outros sistemas construtivos, desde que
observadas normas específicas de desempenho que proporcionem as mesmas condições
de estanqueidade;
II. Proteger os elementos e componentes construtivos que estejam expostos ao
intemperismo, contra a ação de agentes agressivos presentes na atmosfera;
III. Proteger o meio ambiente de agentes contaminantes por meio da utilização de sistemas
de impermeabilização;
IV. Possibilitar sempre que possível acesso à impermeabilização, com o mínimo de
intervenção nos revestimentos sobrepostos a ela, de modo a ser evitada, tão logo sejam
percebidas falhas do sistema impermeável, a degradação das estruturas e componentes
construtivos.
Está correto o que se afirma em:
I
II, III
C
D
E
I, II, IV
III, IV
I, II, III, IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Conforme a NBR 9575 de 2010, todas as afirmativas estão corretas. A
impermeabilização deve ser projetada para evitar a passagem de fluidos e vapores (I),
proteger os elementos construtivos contra agentes agressivos (II), proteger o meio
ambiente de contaminantes (III) e permitir acesso à impermeabilização com o mínimo
de intervenção possível (IV). Portanto, a alternativa correta é a E, que engloba todas
essas diretrizes.
10 Marcar para revisão
Na definição: "Tipo de fundação profunda caracterizada por ter uma base alargada, obtida
introduzindo-se no terreno uma certa quantidade de material granular ou concreto, por
A
B
C
D
E
meio de golpes de um pilão. O fuste pode ser moldado no terreno com revestimento
perdido ou não ou ser constituído por um elemento pré-moldado".
A definição acima refere-se a uma estaca tipo:
Strauss.
Repique.
Franki.
Escavada.
Cravada por prensagem.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A descrição apresentada no enunciado corresponde à Estaca Tipo Franki. De acordo
com a norma NBR 6122:2019, essa estaca é moldada in loco e sua execução ocorre
pela cravação, por meio de sucessivos golpes de um pilão, de um tubo de ponta
fechada por uma bucha seca composta de pedra e areia, que é firmada na
extremidade inferior do tubo por atrito. A característica marcante dessa estaca é a
base alargada e o fato de ser integralmente armada. Portanto, a alternativa correta é a
letra C.
