Estudo de Caso - Linked
Hybrid / Steven Holl
Architects
Histórico do Projeto - Edifício Linked Hybrid / Steven Holl Architects
O projeto Linked Hybrid (ou Dangdai MOMA) é um complexo de uso misto com oito torres
conectadas por pontes elevadas, chamadas de "skybridges", construído na cidade de Pequim
(Beijing) na China entre os anos de 2003 e 2009. O projeto é assinado pelo escritorio Steven Holl
Architects que além do arquiteto em si e a sua numerosa equipe de profissionais do escritório,
contou com uma equipe de complementares especializados,
como engenheiros estruturais, técnicos de iluminação, técnicos de fachadas (pele de vidro),
paisagistas, e design de interiores.
O projeto foi financiado pela empreendedora Modern Green Development Co., Ltd. Beijing que é
uma empresa que tem atuado ao redor do mundo com conceitos de construção sustentável
tecnológica, aplicando sistema de energia geotermal mundialmente e também sistemas de
reuso de água na Asia. De acordo com o website da Modern Green (2016) eles acreditam em
tecnologias verdes para espaços de convivências confortáveis, para um novo estilo de vida e
para um futuro melhor. A construção foi realizada pela construtora Beijing Construction
Engineering Group, na qual é uma figura presente na construção de cidades chinesas. Foi
premiado por diversos prêmios internacionais, por ser um empreendimento sustentável
considerado uma maravilha do mundo arquitetônico.
0
2
/1
9

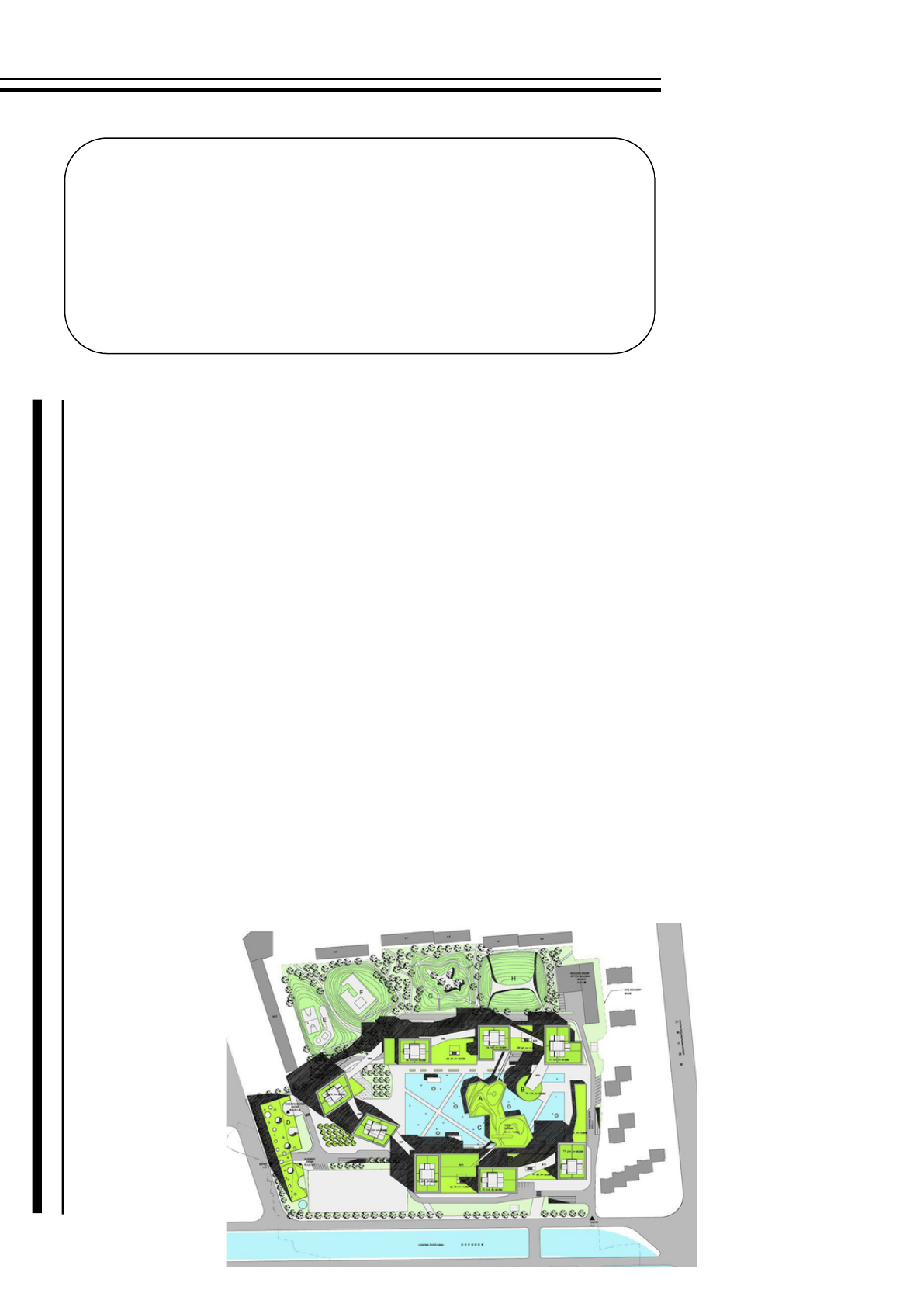

Implantação do edifício Linked Hybrid
Frente à problemas da cidade desconexa, um dos conceitos de projeto é a quebra deste modelo
existente, para se tornar um espaço desfragmentado maior fruição e espaços públicos com vida
ativa. Outro conceito do projeto, segundo a empreendedora Moder Green, nasceu da inspiração
da Obic "Dance" do artista francês Henri Matisse. Assim é observado em sua composição
volumétrica que a disposição das torres organizadas formam movimento, façanha plástica do
arquiteto, que faz com que a estrutura rígida de sensação de leveza.
Complementando, o Brad Turner (2009) comenta que as tomes são posicionadas formato de
"ciranda" e acabam expressando vocação de coletividade da implantação. Os autores
procuraram criar, em vez de torres como objetos isolados ou ilhas particulares em uma cidade
cada vez mais privatizada indo contra à atual onda de empreendimentos privatizados na China,
uma arquitetura que permitisse novos deslocamentos no eixo “Z” da dimensão urbana,
moldando a ideia de transitar nos espaços de infiltração dos edifícios que funcionam como
espaço público. De acordo com o arquiteto, buscaram criar um novo espaço urbano do século
21, poroso e convidativo, aberto ao público por todos os lados. O nome do projeto é indicação
expressa da ideia: traduzido para o português literal, como Híbrido interligado.
0
3
/1
9
Obra de Henri Matasse, Dance, 1909 Croqui Filmic Urban Space, Beijing, 13.11.2003
Relação da obra Dance com o partido volumétrico do Linked Hybrid
Implantação
Híbrido Conectado
Pequim, China, 2003 - 2009
PROGRAMA: 644 apartamentos, o espaço público verde, zonas comerciais, hóteis, cinema,
jardim de infância, escola Montessori, parque de estacionamento subterrâneo.
CLIENTE: Modern Green Development Co., Ltd. Pequim
TAMANHO: 2,383,797 pés quadrados
Status: concluído
Artigo no projeto ArchDaily
Diagrama de acesso e circulação de pedestres
Implantação
Implantação
0
4
/1
9
Projetado para que o pedestre possa circular livremente, o térreo é bem aberto com várias
entradas.
A entrada principal fica de frente para a estação de ônibus, e rodovias com seus cruzamentos
complexos e monumentais.
Acessos
Impacto visual:
O edifício não possui característica com o local, é ostensivo e pode ser observado de vários
pontos de Pequin, já que as edificações próximas são de baixo gabarito.
0
5
/1
9
Já para os veículos, o estacionamento fica situado no subsolo, como mostra o corte a seguir:
Corte transversal do conjunto
Morfologia
Forma irregular e dinâmica;
Estrutura composta de oito torres, interligadas por
meio de passarelas flutuantes;
Tem conexões com os espaços verdes envolventes
e penetrantes do projeto;
Acesso por todos os lados, para promover um
aumento na circulação de pessoas no local.
0
6
/1
9
Materialidade
Estruturas pré fabricadas;
Uma das maiores estruturas de Concreto do
mundo;
Todo o complexo é um espaço urbano
tridimensional em que os edifícios no chão,
debaixo da terra e sobre a terra são fundidos;
As fachadas têm uma pele painelizada, um
sistema de revestimento com chapas metálicas,
que passou a ser adotado na grande arquitetura apenas nos anos 1970, e foi popularizado
por Richard Meier. Estes painéis são responsáveis pela regularidade das fachadas de todo o
conjunto, sem dúvida o elemento de ligação necessário para contrabalancear o hibridismo
volumétrico.
Os caixilhos das janelas coloridas são uma característica de Steven Holl. As cores dão
expressão á fachada cinza prateada.
O projeto possui janela exterior com vidro revestido para o ganho solar e controle de
calor, bem como a fachada do edifício de alto desempenho e aquecimento.
Ele faz uso de uma técnica chamada de ventilação de deslocamento, em que o ar que esta
ligeiramente abaixo da temperatura desejada numa sala é libertado a partir do piso. O ar
mais frio desloca o ar mais quente, fazendo com que seja libertada a partir do quarto e
resultando num espaço global refrigerante e um ambiente de respiração.
Sistema Estrutural
 As torres têm cerca de 30 m por 30 m em planta com
lajes planas de concreto abrangendo entre o núcleo e
as paredes de cisalhamento de concreto transversais
e uma estrutura de momento de concreto perimetral.
A estrutura é uma grade de dimensão uniforme
intercalada com elementos diagonais. Essas diagonais
ocorrem em uma base ad hoc quando necessário
para a construção de balanços, saliências e rigidez
geral. Levando em consideração as demandas
sísmicas substanciais de Pequim e o rigoroso requisito
de código de torção, a GNA assumiu uma série de
desafios de projeto: o núcleo e as paredes de
cisalhamento de concreto transversais foram usados
ao redor dos poços do elevador para fornecer um
caminho de carga de gravidade para as placas planas
de longo vão e também rigidez e resistência
substanciais à atividade sísmica. Cada uma das sete
pontes é isolada das torres para minimizar a
transferência da ponte para a torre do edifício.
O peso dos grandes balanços nos níveis superiores foi
reduzido usando uma estrutura composta de aço e
concreto para reduzir o peso próprio. Por fim,
elementos de reforço sistemáticos foram adicionados
ao redor do perímetro das torres para aumentar a
rigidez torcional.
0
7
/1
9
Pontes
O objetivo do projeto estrutural da ponte era maximizar a transparência e criar corredores
flutuantes de luz, atravessando de 30 a 40 metros entre as pesadas torres de concreto. Para
cobrir a grande distância necessária e também para atingir a máxima transparência, as pontes
utilizam um par de treliças de aço paralelas (a treliça é a forma mais eficiente para resistir à
flexão). Uma configuração de treliça Pratt foi escolhida para usar membros diagonais finos de
tensão apenas e, para tornar a treliça mais elegante, o ângulo das diagonais é variável, obtendo
uma forma de treliça com membros orientados de tal forma que os tamanhos das diagonais
tenham tensões iguais, portanto tamanhos iguais. As conexões entre os membros da treliça
vertical e horizontal foram tornadas rígidas para formar uma estrutura Vierendeel rígida
tridimensional completa. Isso fornece rigidez e redundância adicionais à estrutura da ponte e
permite a remoção dos membros diagonais do painel central.
0
8
/1
9
Espacialidade
As pontes são leves e fechadas com vidro. Para protegê-las dos efeitos de movimentos
significativos da torre sob um evento sísmico extremo, foi decidido isolar ambos os lados das
pontes. O sistema selecionado foi um "isolador de pêndulo de fricção" fornecido pela
Earthquake Protection Systems of California. Osisoladores são moldados com um raio para
atingir um período descrito de vibração que minimizará a transferência de cisalhamento
reduzindo a ressonância. Em um terremoto, as pontes se moverão até 40 cm em relação aos
edifícios, poupando-os, e aos edifícios, dos efeitos das forças laterais.
O nível do solo oferece uma série de passagens abertas para todas as
pessoas (moradores e visitantes) para percorrer. Essas passagens
garantem um “micro-urbanismo” de lojas de peqeuna escala que também
ativam o espaço urbano e torno do grade lago central.
Todas a funções públicas no nível do solo, incluindo um restaurante , hotel,
escola montessori, jardim de infância, e cinema têm ligações com os
espaços verdes envolventes e penetrante do projeto.
No nível intermediário dos edifícios mais baixos, telhado jardins públicos
oferecem espaços verdes tranquilos, e no topo das oito torres residenciais
telhados jardins privados estão ligados as passarelas.
Análise e comparação da
estrutura do complexo
Linked Hybrid do
escritório Steven Holl
com o projeto elaborado
na disciplina de PEMC.
0
9
/1
9
Projeto - Edifício Multifuncional Complexo
O projeto de edifícios multifuncionais incorpora uma abordagem moderna e aberta ao
bairro, priorizando uma fachada ativa e um térreo de uso público e sem muros, o que
reforça a conexão entre o empreendimento e a comunidade. Esse conceito permite que o
espaço no rés do chão seja dedicado a atividades de lazer e serviços acessíveis a todos,
incentivando a interação e a circulação de pessoas. Cafés, lojas, áreas de convivência e
espaços culturais são integrados ao ambiente, transformando o edifício em um ponto de
encontro e convivência.
Além da proposta sustentável, que inclui o uso de plantas nativas nas paredes para
ajudar a regular a temperatura, lagos e correntes de água que contribuem para o clima
local, painéis solares e sistemas de coleta de água da chuva, o projeto incorpora a
transparência e a abertura física para incentivar um relacionamento próximo entre a
comunidade e o espaço construído. A escolha por não incluir muros e manter a área
aberta e acessível simboliza um convite à interação, promovendo um ambiente seguro e
acolhedor, onde os limites entre o espaço público e o privado são ressignificados.
A utilização de materiais como madeira e vidro na construção contribui para a eficiência
energética, reduzindo o consumo de eletricidade e aumentando a entrada de luz natural,
enquanto os espaços verdes, como jardins e áreas arborizadas, adicionam um toque de
natureza que faz do edifício um elemento revitalizador para a região.
Com essa configuração, o projeto cria um marco de sustentabilidade e integração social
na cidade, incentivando um bairro mais dinâmico, acessível e socialmente ativo, onde os
habitantes podem usufruir de um ambiente urbano agradável, seguro e conectado com a
natureza.
As estruturas dos edifícios em questão coincidem na distribuição de pilares e vigas, mas
apresentam variações significativas em suas configurações específicas. O conjunto Linked
Hybrid, projetado pelos arquitetos Steven Holl Architects, adota uma estrutura mista que
combina lajes de concreto com pilares e vigas metálicas, além de reforços embutidos para
resistência a terremotos. Este projeto é notável por suas passarelas elevadas, que funcionam
como "pontes urbanas", interligando diferentes torres e criando um sistema de circulação
exclusivo entre os edifícios. Essas passarelas consistem em caixas de treliças planas rígidas, e
os pilares têm um distanciamento médio de 4 metros, com quatro pilares em cada torre, o que
permite uma fachada livre e amplos vãos internos. As fachadas são revestidas em alumínio
reciclado, e os pisos externos utilizam bambu.
Em contraste, o projeto multifuncional utiliza apenas lajes de concreto, com um
distanciamento regular de 5 metros entre os pilares. Este projeto prioriza a uniformidade
estrutural, optando por uma única tipologia de estrutura e mantendo essa configuração
repetida em todos os pavimentos.
Ao analisar o Linked Hybrid, observa-se um edifício de uso misto, funcional e bem planejado,
destinado a fins comerciais e residenciais, com uma clara separação entre os usos. Além disso,
sua estrutura vazada e o uso extensivo de vidro na fachada destacam-se tanto pela estética
quanto pela funcionalidade, proporcionando iluminação natural abundante e uma integração
visual com o entorno.
Ambos os projetos se conectam na valorização da natureza e do convívio social, integrando
elementos como espelhos d'água e vegetação abundante para criar ambientes confortáveis e
harmoniosos com o meio natural.
1
0
/1
9
Comparação de estruturas
Corte transversal do conjunto
1
1
/1
9
Corte transversal do edifício multifuncional.
Recorte de materiais para
elaboração do modelo
estrutural.
Marcação para recorte de
material.
Dimensionamento de
pilares.
Recorte de material para
elaboração do modelo
estrutural.
Elaboração do modelo
1
2
/1
9
Modelo estrutural
1
3
/1
9
Vista superior inclinada Vista lateral
Vista superior
Vista frontal
Vista frontal Vista lateral
Partido
estrutural e
arquitetônico
Diante do exposto, o presente projeto tem
como objetivo compreender as diretrizes do
distrito de Jardim Paulista, atendendo às
carências e necessidades dos seus habitantes
em relação a lazer, convívio e interação social. A
partir desse diagnóstico, foi desenvolvido um
projeto de edifícios multifuncionais, que visa
integrar-se à paisagem urbana e incluir
ativamente a comunidade local, oferecendo um
complexo que eleva a qualidade de vida e
promove uma experiência de bem-estar e
conexão social.
A vegetação é um elemento central na
proposta, promovendo preservação,
conforto climático e bem-estar em um
ambiente que valoriza o contato com a
natureza. Inspirado pela visão de Le
Corbusier, que disse que "A casa é uma
máquina de morar", o projeto reconhece que
um espaço bem planejado pode
transformar o entorno, fazendo com que
seus usuários se sintam protagonistas.
1
4
/1
9
Modelo volumétrico
Nesse sentido, além das áreas de lazer e descanso, foram propostos cafés estrategicamente
posicionados ao longo do complexo, oferecendo aos moradores e visitantes um espaço acolhedor e
mais tranquilo em meio ao caos urbano. Esses cafés foram idealizados para proporcionar um
ambiente relaxante e reconfortante, com vistas para as áreas verdes e espaços ao ar livre que
incentivam uma pausa restauradora no dia a dia, favorecendo momentos de socialização ou
introspecção.
O projeto integra também estratégias de humanização, design biofílico e soluções bioclimáticas,
promovendo áreas de convívio e contemplação que estimulam a tranquilidade. Essas soluções,
somadas ao uso de vegetação, melhoram a qualidade do ar, reduzem a poluição sonora e tornam o
espaço mais saudável e harmonioso para os moradores.
1
5
/1
9
A estrutura do edifício foi cuidadosamente planejada para atender às necessidades funcionais,
respeitando a disposição dos ambientes, os espaços livres e os vãos necessários. Com essas
características, o projeto multifuncional não só oferece benefícios diretos aos moradores — como
acesso a áreas de lazer e convivência — mas também cria um espaço acolhedor e revitalizado para a
comunidade do Jardim Paulista, promovendo uma melhor qualidade de vida e um sentido renovado
de pertencimento.
Pré-
dimensionamento
da estrutura do
projeto
O pré-dimensionamento estrutural foi realizado
após a definição do projeto arquitetónico, e
incluiu a determinação das localizações das vigas,
o posicionamento dos pilares e a espessura das
lajes. Para definir as pré-dimensões,
consideraram-se fatores como os vãos das lajes e
vigas, a altura do edifício, o posicionamento dos
pilares em cada pavimento e a livre circulação dos
frequentadores.
No edifício, adotou-se uma estrutura de laje
maciça protendida, apoiada em vigas de seção
retangular que, por sua vez, se sustentam em
pilares também de seção retangular. Visando
uniformidade, priorizou-se a utilização de uma
estruturasimilar em todos os pavimentos.
Devido ao formato curvo e sobreposto dos
edifícios, foi necessário realizar um estudo
detalhado para segmentar e dimensionar os
pilares em partes, assegurando a estabilidade da
estrutura. As larguras das seções das vigas foram
escolhidas de modo a serem ocultas nas paredes,
harmonizando-se com o projeto arquitetónico. As
seções dos pilares foram dimensionadas após o
cálculo das áreas de influência, com o
posicionamento de cada pilar definido para evitar
interferências na arquitetura do edifício.
Para o pré-dimensionamento dos pilares, foram
adotadas seções mínimas de 106 cm x 20 cm e 20
cm x 20 cm, respeitando a seção mínima de 360
cm², conforme estabelecido pela **norma NBR
6118-2014**.
1
6
/1
9
Dimensionamento da estrutura no subsolo com
vãos de 2.7 metros e distância máxima de 5m entre
os pilares.
1
7
/1
9
Memorial
descritivo
Estudo do terreno
Este projeto de edifício multifuncional foi desenvolvido
para atender às demandas específicas do distrito de
Jardim Paulista, no município de São Paulo, buscando
compreender as necessidades e carências locais nas
áreas de infraestrutura e convivência urbana. Com essa
visão, o projeto propõe um edifício complexo de uso
corporativo e residencial, que combina arquitetura
moderna com soluções voltadas à integração social,
sustentabilidade e valorização do entorno.
O edifício terá uma fachada ativa e será acessível ao
público tanto no térreo alto quanto no térreo baixo, com
áreas abertas e sem muros para promover a convivência.
Este design facilita o acesso a serviços e espaços de lazer,
além de fortalecer a conexão entre o prédio e o espaço
público. Cafés, áreas de convivência, espaços comerciais e
pontos culturais no térreo proporcionarão um ambiente
dinâmico, acolhedor e de fácil acesso, transformando a
estrutura em um ponto de encontro e interação para
moradores e trabalhadores da região.
O projeto se preocupa em respeitar a malha urbana e
oferecer benefícios diretos à população local. Em São
Paulo, o distrito de Jardim Paulista concentra uma alta
densidade populacional e intensa atividade comercial, o
que exige soluções arquitetônicas que promovam
acessibilidade, segurança e bem-estar para todos que
frequentam o local. A localização estratégica deste
edifício multifuncional no coração do distrito permite
uma distribuição equilibrada das atividades residenciais e
corporativas, contribuindo para a melhoria da mobilidade
e para o incentivo ao transporte público e ativo, como o
uso de bicicletas.
Para oferecer maior conforto e segurança, foi
desenvolvido um projeto estrutural robusto e eficiente,
com uma distribuição cuidadosa de pilares e vigas que
permite amplos espaços de vão livre e facilita a circulação
interna. Além disso, o uso de materiais sustentáveis e o
aproveitamento de soluções bioclimáticas, como
vegetação integrada e ventilação cruzada, ajuda a criar
um microclima agradável dentro do complexo, reduzindo
o consumo de energia e melhorando a qualidade do
ambiente interno.
1
8
/1
9
Mapa de localização do terreno no município de
São Paulo.
Legenda
Insolação
Zoneamento
Área do terreno 3.300 m²
Área total do térreo 2.190 m²
Recuo Frontal
Permeabilidade
5 m
25%
Taxa de ocupação 66.30%
C.A 4
Projeto para edifício multifuncionail complexo
A importância de um projeto multifuncional dessa natureza para a cidade reside na sua capacidade
de criar um ambiente urbano equilibrado, que não apenas proporciona novos espaços de
convivência e serviços para a população, mas também atua como um ponto de revitalização
urbana. Este tipo de edifício promove o uso inteligente do solo, otimizando a infraestrutura
existente e oferecendo aos moradores, trabalhadores e visitantes um local onde podem residir,
trabalhar, socializar e aproveitar o lazer de maneira integrada.
Este projeto visa, portanto, ser um marco na cidade de São Paulo, trazendo benefícios duradouros
e fomentando o desenvolvimento sustentável do Jardim Paulista, contribuindo para uma cidade
mais inclusiva, dinâmica e sustentável.
1
9
/1
9
Bibliografia
elaboração de mapas no QGIS
https://issuu.com/juliaalveskonstantinovas/docs/2021_09_13_linked_noite_2_
https://faculty.arch.tamu.edu/anichols/courses/applied-architectural-
structures/projects-631/Files/LinkedHybrid_1.pdf
https://www.mgsarchitecture.in/architecture-design/projects/447-linked-hybrid-an-
open-city-within-a-city.html
https://coisasdaarquitetura.wordpress.com/2011/12/20/hbrido-conectado/
https://www.dezeen.com/2009/07/08/linked-hybrid-by-steven-holl-architects/
https://br.pinterest.com/pin/377176537526353598/
https://issuu.com/juliaalveskonstantinovas/docs/2021_09_13_linked_noite_2_
https://issuu.com/juliaalveskonstantinovas/docs/2021_09_13_linked_noite_2_
https://issuu.com/juliaalveskonstantinovas/docs/2021_09_13_linked_noite_2_
https://issuu.com/juliaalveskonstantinovas/docs/2021_09_13_linked_noite_2_
https://issuu.com/juliaalveskonstantinovas/docs/2021_09_13_linked_noite_2_
https://issuu.com/juliaalveskonstantinovas/docs/2021_09_13_linked_noite_2_
