Programação de Clp tema 3

Prévia do material em texto

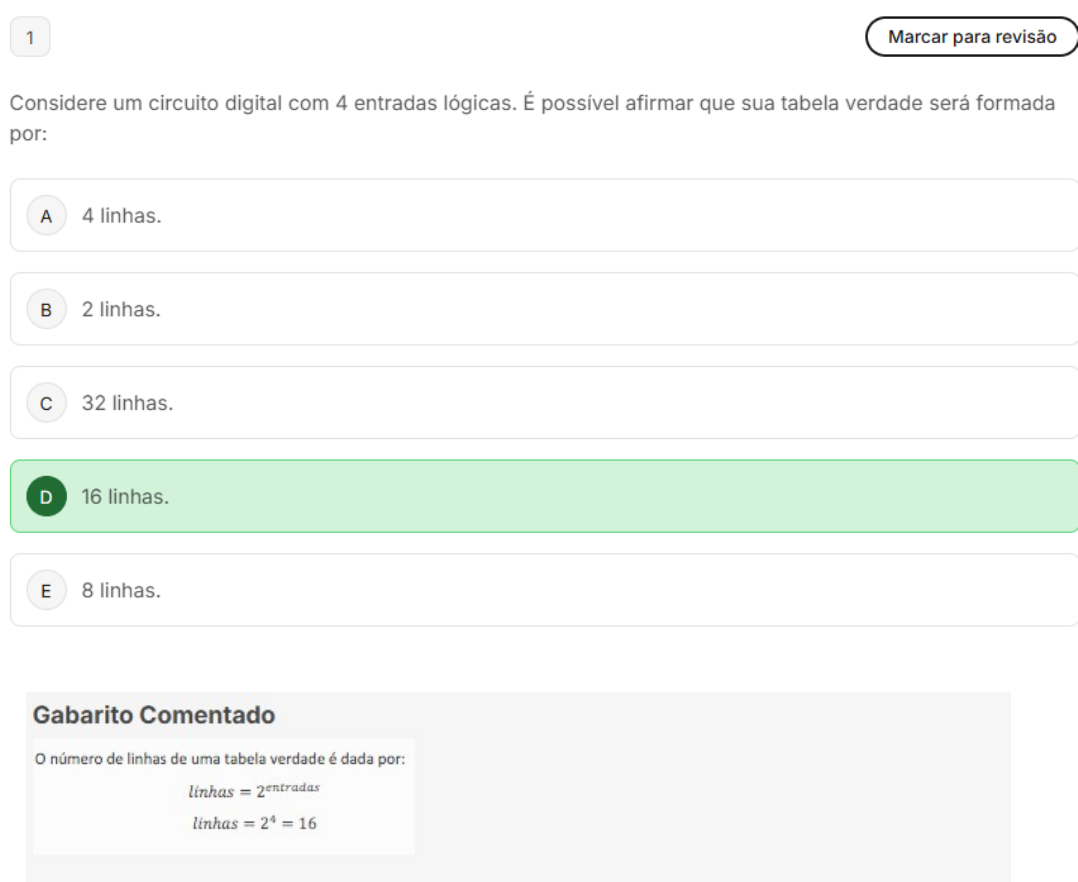

1 Marcar para revisão Considere um circuito digital com 4 entradas lógicas. É possível afirmar que sua tabela verdade será formada por: A 4 linhas. B 2 linhas. C 32 linhas. D 16 linhas. E 8 linhas. Gabarito Comentado o número de linhas de uma tabela verdade é dada por: linhas = linhas =2 Marcar para revisão Considere diagrama temporal da Figura abaixo. Sabendo que Temporizador está ajustado para operar no Modo 2 e com tempo de referência de 5 segundos, para que a saída seja acionada é possível afirmar que: OFF ON OFF ON OFF Habilitação t1=2s t2 Saída do Temporizador OFF ON OFF OFF ON OFF Reset A intervalo de tempo t2 seja igual a 3 segundos. B intervalo de tempo t2 seja igual a t1. C Que intervalo de tempo t2 seja menor que t1. Que intervalo de tempo t2 seja necessariamente maior ou igual a 5. D E Que intervalo de tempo t2 seja igual a 3 segundos e que a entrada reset seja acionada. Questão não respondida Opal A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado De acordo com o programa temporizador operando no Modo 3 os dois intervalos de tempo (t1 e t2) precisam, juntos, atingirem tempo de referência (5 segundos) de acordo com a equação t=t1+t2.3 Marcar para revisão Um sistema industrial utiliza um controlador para controle de nível em um tanque de água. Para isso, uma bomba de água, um painel com 2 botões (1 normalmente aberto e 1 normalmente fechado) e uma chave de nível (normalmente fechada) são utilizados. É possível afirmar que a chave de nível a ser instalada para desligar a bomba quando um nível alto for atingido deve ser instalada: I01 i 02 Q01 001 Ligar Desligar Bomba M01 M01 002 Auxiliar Auxilia A Em paralelo com botão ligar. B Em série com o botão ligar e com botão desligar. C Substituindo o contato auxiliar. D Em paralelo com botão desligar. E Substituindo contato interno. Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado A chave de nível deverá ser conectada em série com os botões ligar e desligar, de maneira a cortar a alimentação da bomba quando o nível alto for atingido: I 01 i 02 i 03 Q01 001 Ligar Desligar Nivel Bomba M01 M01 002 Auxiliar Auxilia4 Marcar para revisão Observando programa em Ladder apresentado abaixo. Sobre código escrito pode-se afirmar que: I 01 M01 001 M02 M01 002 M01 02 M02 003 Q01 004 A Acionar apenas contato 101 não permite acionamento da saída Q01. B Acionar apenas o contato 102 permite acionamento da saída Q01. contato interno M01 pode ser removido por não apresentar utilidade para funcionamento do C programa. contato 101 permite acionar a saída Q01, através do contato interno M01, se 102 não estiver D acionado. E contato M02 permite desligar a carga Q01 colocando-a em condição de by-pass. Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado circuito apresentado no enunciado é uma alternativa ao contato por retenção. Nessa configuração, o contato 101 tem a capacidade de ligar a carga Q01 por meio do contato auxiliar M01. No entanto, isso só é possível se contato 102 não estiver acionado. Portanto, a alternativa D é a correta, pois descreve corretamente o funcionamento do programa em Ladder apresentado. contato M02, mencionado na alternativa E, não tem a função de desligar a carga Q01, mas sim de reter sistema, colocando 101 em by- pass.5 Marcar para revisão Considere a linha de programa da figura abaixo. Observando cuidadoamente programa, é possível afirmar que o contador utilizado foi parametrizado para operar no Modo: I01 C 01 0 C01 001 C01 Q01 002 A 1 B 2 C 0 D 3 E 4 Gabarito Comentado Observando com cuidado os parâmetros do bloco contador é possível afirmar que o mesmo está ajustado para operar no Modo 0.6 Marcar para revisão Considere diagrama elétrico da Figura abaixo. Uma expressão booleana que representa comportamento do circuito pode ser escrita como: A B C D E Gabarito Comentado Observando circuito elétrico da figura é possível perceber que as duas chaves apresentam um comportamento interdependente, ou seja, uma exerce influência na outra, devendo ser associadas em série. Contudo, seus comportamentos são opostos, devendo uma ser normalmente aberta e outra fechada.7 Marcar para revisão Um programa em Ladder foi elaborado com uso de um comparador. Nesse programa todas as vezes que uma entrada analógica Ax é inferior a uma entrada de referência, a saída é ligada. Assim, pode-se dizer que o comparador atua no Modo: G01 4 A01 U G01 001 G01 Q01 002 A 7 B 6 C 0 D 2 E 4 i Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado No Modo 4 a comparação entre uma entrada Ax e um valor de referência é realizado de acordo com a equação Re f> Ax. Sendo assim, quando o valor da entrada analógica fica abaixo do valor de referência a entrada é ligada8 Marcar para revisão Observe a linha de programa abaixo. De acordo com os parâmetros do bloco, pode-se afirmar que a base de tempo desse temporizador é igual a: I 01 T 01 1 3 0000 0010 T01 001 T 01 Q01 002 A 0,1s B 0,01s C 1min D 1s E 0,001s Gabarito Comentado Observando o bloco temporizador da linha de programa da Figura é possível verificar que a base de tempo é a 3, ou seja, 1 segundo.9 Marcar para revisão Observando circuito da figura abaixo, um programa em Ladder capaz de reproduzir esse comportamento seria: Q0 I1 I 01 I 02 Q01 A i 01 i 02 Q01 B i 01 Q01 C i 02 I 01 Q01 D I 01 i 02 Q01 E i Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado circuito da Questão anterior permite determinar a expressão booleana que leva ao programa em Ladder:10 Marcar para revisão Observe código desenvolvido em Ladder abaixo. É possível afirmar que resultado, quando bloco for habilitado, será igual a: I AS 01 00000 [ 00015 Nop 00035 001 0001 A 35. B 15. C 40. D 10. E 60. Gabarito Comentado bloco utilizado no programa é um somador e subtrator que opera de acordo com a equação AS=V1+V2- V3. Assim, de acordo com os valores informados na parametrização do bloco, valor da equação será igual a 40.
