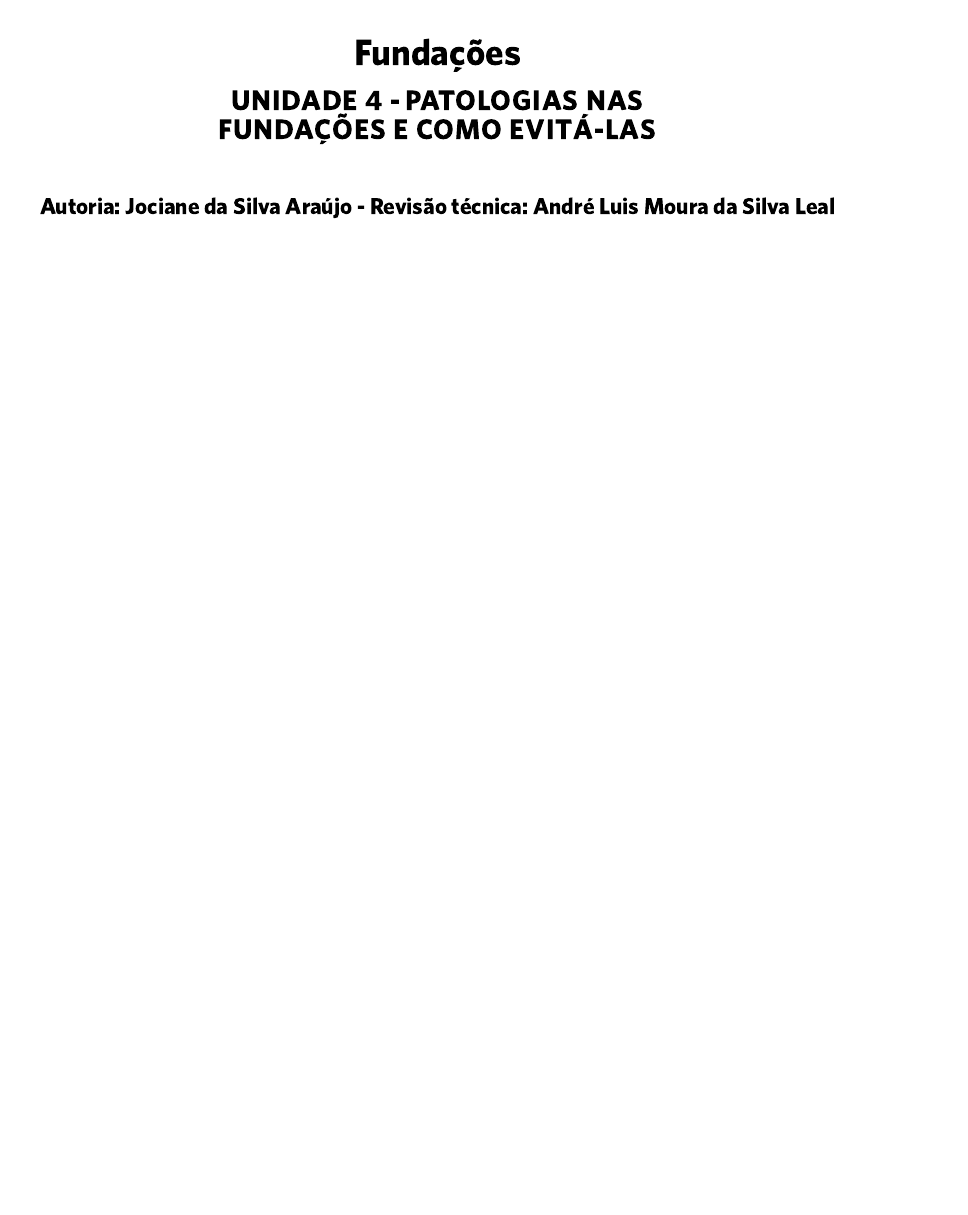

Autoria: Jociane da Silva Araújo - Revisão técnica: André Luis Moura da Silva Leal
Fundações
UNIDADE 4 - PATOLOGIAS NAS
FUNDAÇÕES E COMO EVITÁ-LAS
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVdg… 2/18
A elaboração de um projeto de fundação
necessita de uma investigação do solo e um
estudo a respeito da carga que esse solo pode
suportar. No entanto, será que é possível
construir uma fundação sem essa investigação
preliminar?
Na verdade sim, sendo que muitas fundações,
principalmente as rasas, as quais são aplicadas
em construções de pequeno porte, não realizam a investigação do solo, porém isso
não é correto, nem recomendável. Inclusive, a NBR 6122/2019 determina que a
investigação deve ser sempre realizada, independentemente do tipo de fundação.
Além disso, outros questionamentos surgem nesse sentido, como: qual será a etapa
mais importante na hora da escolha da fundação? É verdade que o recalque sempre
ocorre em uma fundação?
As investigações geotécnicas dizem respeito à uma etapa importante na elaboração e
definição de qual fundação aplicar, pois elas mostram o perfil do solo e apresenta em
qual profundidade está a camada mais resistente. Quando se assenta uma
construção sobre uma fundação que não foi bem dimensionada, por exemplo, podem
ocorrer problemas de recalques. Ademais, de fato, o recalque sempre ocorre, mas o
que se deseja é aquele que não compromete a estrutura. No caso do recalque
diferencial, este consegue desaprumar um prédio.
Há, ainda, casos em que é necessário fazer o realinhamento da edificação, o que
normalmente custa muito caro. O ideal é que a fundação seja projetada em solo
resistente, com controle de execução e qualidade tanto no processo quanto nos
materiais empregados. Afinal, as patologias nas construções são diversas. Quando
existe movimentação da fundação, por exemplo, podem surgir fissuras e rachaduras,
as quais devem ser analisadas e recuperadas. Também há em algumas situações a
necessidade do reforço da estrutura.
As patologias devem ser evitadas, e a realização de uma boa investigação
geotécnica, do dimensionamento correto, da escolha adequada (tanto
financeiramente quanto para o caso de execução) e de um bom supervisionamento
na execução são formas de prevenir o surgimento de problemas.
Ao longo desta unidade, então, estudaremos a respeito desses pontos de modo mais
aprofundado.
Bons estudos!
Introdução
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVdg… 3/18
4.1 Análise de viabilidade de
fundações
O projeto de fundação é uma das partes essenciais de determinadas obras. Para a elaboração
desse projeto, certos componentes são imprescindíveis para que as fundações sejam viáveis,
adequadas e seguras.
A fundação a ser aplicada em um solo pode ser profunda ou superficial. No caso de as
fundações profundas serem as mais convenientes, haverá a opção por estaca ou tubulão.
Dentro destes, ainda teremos mais alternativas, como a estaca raiz, a estaca hélice, estaca pré-
moldada, tubulão a céu aberto ou tubulão a ar comprimido. Por outro lado, se a fundação mais
conveniente for a superficial, pode-se optar por um radier, um bloco ou uma sapata. Saber
qual das fundações será a mais viável para determinado tipo de solo dependerá de alguns
fatores. Conheça-os clicando nos itens a seguir!
Topografia do terreno.
Investigação geotécnica.
Dados a respeito das construções vizinhas (se houver).
Dados da obra que será construída (quantos pavimentos, destinação da obra, sistema
construtivo etc.).
Fator 1
Fator 2
Fator 3
Fator 4
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVdg… 4/18
Informações sobre o subsolo do terreno que receberá a fundação podem ser obtidos por meio
de sondagens, como é o caso do ensaio de sondagem de simples reconhecimento (Standard
Penetration Test ou SPT). Há cenários em que devem ser empregados outros tipos de
investigação, como o ensaio de penetração de cone ou ensaio vane test. Tratam-se de ensaios
realizados no subsolo que permitem conhecer suas propriedades e características. A partir
deles, podemos escolher o tipo de fundação.
Imaginemos a seguinte situação hipotética: uma engenheira deve executar o projeto de
fundação de uma casa de três andares. Ao receber o ensaio SPT, identificou que há presença
de matacões no solo. Nesse caso, de acordo com Milititsky, Consoli e Schnaid (2015), a
ocorrência de matacões pode dificultar a implantação de algumas fundações. Quando a
fundação é profunda, por exemplo, não é possível ultrapassar os matacões. Desse modo, é
muito provável que essa fundação seja apoiada de forma insegura, já que a camada resistente
não será atingida.
Com isso, podemos entender que estudar a viabilidade da aplicação de determinada fundação
significa descobrir se a fundação escolhida é executável naquele solo, se não há obstáculos
que impeçam essa execução e se o solo tem capacidade para receber a carga que será
transferida pela fundação. Um estudo de sondagem feito por técnicos treinados, com aparelhos
calibrados, planejamento correto e quantidade de furos suficientes são fundamentais para um
correto boletim de sondagem que servirá para a escolha adequada da fundação.
4.1.1 Análise de aspectos técnicos e econômicos
Ao idealizar um projeto de fundação, devemos nos atentar, primeiramente, aos requisitos
técnicos para, depois, nos voltarmos aos requisitos econômicos. Limmer (1997) nos lembra
que, ao iniciar um empreendimento, é importante que seja feita a análise de construtibilidade. O
autor cita como exemplo a construção de uma obra rodoviária com trechos sobre o mar, a qual,
a princípio, deveria ser apoiado sobre estacas. No entanto, ao iniciar a execução desses
elementos, a cravação se tornou impraticável, por isso, optou-se pelo uso de tubulão a ar
comprimido, que é viável para o local, mas uma alternativa inexequível.
A análise técnica se baseia na identificação do subsolo para determinar se ele é adequado
para a fundação escolhida. No exemplo de Limmer (1997), a fundação deve ser profunda, tanto
é que a escolha foi por estaca, mas, no momento da execução, o solo se mostrou inadequado.
Segundo a NBR 6502/1995, matação é um fragmento de
rocha comumente arredondado por intemperismo ou
abrasão, com dimensão compreendida entre 200,00 mm e
um metro. Na prática, esse elemento pode ser maior,
apresentando-se como obstáculo na implantação de
algumas fundações (ABNT, 1995).
Você sabia?
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVdg… 5/18
Essa inadequação pode estar ligada a “surpresas geológicas”, mas também pode ter sido
realizada uma investigação geológica inadequada.
A investigação do solo é fundamental para a análise técnica, por isso ela deve ser abrangente.
Em alguns casos, devemos nos atentar para a necessidade das investigações preliminar e
complementar, de técnicos qualificados, de boa supervisão e do obedecimento às normas de
investigação de solo.
A escolha do tipo de fundação não é dependente exclusivamente das características da
topografia do terreno e dos resultados das investigações geotécnicas. Normalmente, essas
particularidades permitem que mais de um tipo de fundação possa ser executada. Se o solo
apresenta uma boa resistência superficial, por exemplo, pode-se optar por uma fundação em
bloco, radier ou sapata, mas a definição de qual será aplicada dependerá de condicionantes,
como a facilidade de acesso a equipamentos, transporte, ocorrência de lâmina d’água,
características das construções vizinhas etc. (ARAÚJO; MOREIRA, 2016).
Após aanálise técnica, procede-se com a análise econômica. Imagine que determinado solo é
adequado para a realização de fundação rasa. Agora, precisamos analisar questões de custos:
há mão de obra especializada no local ou vai ter que trazer de fora (custo com estada,
deslocamento etc.)? Será necessário ter uma máquina para escavação ou será escavação
manual (produtividade máquina x ser humano)? Há equipamento de escavação no local? Será
utilizado concreto manual ou usinado? Quantos blocos ou quantas sapatas serão necessários?
Será utilizado menos material na sapata, no bloco ou no radier?
Diante das investigações do subsolo, pensemos que é necessário executar uma fundação
profunda em estaca. O local de execução é uma cidade do interior que não dispõe de
perfuratriz, não há disponibilidade de concreto dosado em central e não há mão de obra para a
manutenção de equipamento de perfuração. No caso, será que não seria mais econômico optar
por uma estaca pré-fabricada em que fosse necessário apenas o equipamento de cravação?
Um projetista responsável deve pensar em todas essas questões antes de optar por
determinada fundação, analisando quais tipos de fundações podem ser aplicados e optar por
aquela que melhor se encaixa tanto em questões do solo quanto em aspectos relacionados à
A concepção de um projeto de fundação requer um
estudo de viabilidade econômica. Este é importante para
que se tenha a avaliação da exequibilidade da
implantação dentro das várias alternativas que há para a
fundação, levando-se em consideração que naquela tida
como profunda, por exemplo, podem ser usados
diversos tipos de estacas. Nesse contexto, Tiago
Pudêncio realizou uma pesquisa intitulada Análise de
Viabilidade Econômica de Diferentes Tipos de Fundação
em Casas Populares, na qual traz mais detalhes sobre a
temática. Você pode ler o texto na íntegra clicando no
botão abaixo!
Acesse
(http://repositorio.unesc.net/bitstream/1/898/1/Tiago
%20Prud%c3%aancio.pdf)
Você quer ler?
http://repositorio.unesc.net/bitstream/1/898/1/Tiago%20Prud%c3%aancio.pdf
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVdg… 6/18
viabilidade econômica da obra.
Outra questão de viabilidade de execução de fundação a se pensar, por exemplo, é quanto a
fundações com edificações limítrofes. Pense na seguinte situação: um hospital localizado em
um grande centro urbano será ampliado. Essa ampliação precisará da execução de fundações
profundas. Uma obra desse tipo provavelmente precisará de escavação, compactação do solo,
perfuração para execução da estaca, aterro, entre outras etapas. Os equipamentos utilizados
para a realização desses serviços geram vibrações que podem prejudicar as construções
vizinhas. Assim, mais uma vez a escolha do tipo de fundação e a previsão de gastos deve ser
analisado. Até porque, a vibração pode colocar em risco os espaços ao redor, o que gerará
custos extras para quem executar a fundação. O objetivo é nunca criar ou colocar a vizinhança
em perigo!
Em síntese, a análise técnica está ligada a questões de resistência do solo, verificação das
cargas atuantes, existência de construções vizinhas e levantamento para descobrir sobre quais
fundações essas construções estão (bulbo de tensões). Já na análise econômica, deve-se
pensar principalmente em disponibilidade, local de execução, material, mão de obra
especializada e equipamentos.
4.1.2 Controle e qualidade na execução das fundações
Por Que a Torre de Pisa não vai Cair? Você saberia
responder? Pois esse é o tema do vídeo do engenheiro
civil Silvio Andrade, em que ele faz uma breve
explicação do motivo para que essa edificação tão
inclinada não caia ou tombe. Assista ao vídeo completo
clicando no botão abaixo!
Acesse (https://www.youtube.com/watch?
v=YZqM6kF-brM)
Você quer ver?
Fernando Lizzi foi um engenheiro civil italiano. Ele
desenvolveu a tecnologia denominada pali radice (pilha de
raízes ou micropilha) para a restauração de monumentos e
edifícios danificados na Scuola Angiulli, em Nápoles. Pali
radice foi amplamente utilizada na restauração de
monumentos, como a Ponte Vecchio, em Florença, em
1966; e para a estabilização da Torre Inclinada de Burano,
em Veneza. Essa tecnologia é o que conhecemos como
estaca raiz. Vale pesquisar a respeito do engenheiro e se
aprofundar em suas ideias!
Você o conhece?
https://www.youtube.com/watch?v=YZqM6kF-brM
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVdg… 7/18
Uma fundação é concebida para que suporte cargas em serviço, forneça segurança, seja
funcional e durável. Segundo Alonso (2019), o bom funcionamento das fundações está
relacionado ao controle e à garantia de qualidade que são estabelecidos e aplicados tanto pela
equipe que projeta a fundação quanto pela equipe que a executa. Ao final da execução de uma
construção, espera-se que esta tenha um bom desempenho.
Suponhamos um solo que não irá suportar carga elevada, mas que tenha sido feita a
construção de um edifício com carga elevada sobre uma fundação superficial armada. Com o
passar dos anos, o prédio começará a apresentar desalinhamento, certo? É esse o
desempenho que se esperava dessa edificação? Podemos responder que certamente não, por
isso, conclui-se que a fundação apresentou, em algum momento, uma falha no controle e na
qualidade.
Diante disso, podemos dizer que a qualidade pode ser descrita como o grau de perfeição,
precisão ou conformidade a certo padrão. Uma fundação construída com qualidade é aquela
que obedece a padrões específicos. Qualquer etapa da obra necessita de certo controle para
que se garanta essa qualidade.
Vamos analisar a seguinte situação: a construção de um prédio de 12 andares tem definida
como fundação a estaca hélice contínua, a qual ficará em grupos de oito estacas e seis
estacas. Sobre essas estacas, serão construídos blocos de coroamento, de onde surgirão os
pilares. Nesse contexto, como é realizado o controle de qualidade nessa fundação?
Para o controle nesse caso, devemos analisar alguns pontos:

Além disso, é preciso observar se o trado está instalado no tamanho determinado para a
profundidade da estaca, se o concreto está no prazo para uso, se foi feito um slump test, se
chegou com a nota da concreteira, se temos f conforme solicitado, se a estaca está armada e
se o aço está na bitola indicada em projeto.
Esses são controles básicos/mínimos que obrigatoriamente devem ser feitos na obra, mas cada
empresa, ao executar a fundação, pode solicitar mais análises, registros documentais entre
outros itens. Os controles na execução da fundação irão depender, também, de qual tipo de
fundação está sendo executado.
Outro controle que deve ser verificado para as fundações é o da capacidade de carga da
fundação. Alonso (2019) menciona que faz parte desse controle a análise da qualidade e
integridade dos materiais que serão empregados nos elementos estruturais. O controle das
cargas verticais aplicados nas fundações devem ser acompanhados segundo a sua evolução,
assim como os recalques que irão ocorrer devido a essas cargas. O acompanhamento da
evolução é importante para avaliar a estrutura da edificação.
Ademais, o controle de recalques diferenciais deve ser feito para verificar se estão dentro de
limites que não venham a causar danos à estrutura. Para tanto, verificamos a velocidade com
que ocorre o recalque (ALONSO, 2019).
construção de gabarito;
locação topográfica da furação das estacas;
posicionamento do trado e checagem do prumo;
estacas vizinhas (atenção para que não sejam perfuradas no mesmo dia).
ck
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVdg… 8/18
4.2 Patologias em
fundações
Os danos em uma edificação podem ser causados, por exemplo, porque a construção foi
executada sobre um aterro mal compactado, porque o solo estavasaturado, pelo aparecimento
de recalques diferenciais, devido a construções vizinhas, porque o solo que recebe a carga era
mole e não a suportava, pela movimentação nas fundações, entre tantas outras situações.
Pensando nisso, no caso das fundações que sofrem movimentos, estes podem causar
diversos danos, podendo ser estéticos, funcionais, estruturais e, até mesmo, um conjunto de
todos eles. A depender da intensidade da movimentação da fundação de uma edificação, pode
ocorrer o comprometimento estrutural, o qual, por sua vez, pode impedir o uso ou a habitação
da edificação.
O surgimento de fissuras ou o desaprumo em edifícios — os quais não causam
comprometimento estrutural/funcional — são exemplos de danos estéticos causados pela
movimentação das fundações.
Agora, antes de seguirmos com o conteúdo, vamos realizar uma atividade para fixarmos nossos
conhecimentos? Acompanhe a questão proposta a seguir e tente responder ao que se pede
com base em nossos estudos até o momento!
Teste seus conhecimentos
(Atividade não pontuada)
Realizar a análise de recalques para as fundações é uma etapa essencial para a elaboração
do projeto de fundações, já que o tipo e a intensidade do recalque podem interferir no
desempenho das edificações. A ocorrência do recalque é sinalizada, muitas vezes, pelo
aparecimento de fissuras ou rachaduras. Estas devem ser analisadas e acompanhadas tanto
para comprovar que estão sendo causadas por recalques quanto para a verificação de riscos
no que diz respeito à funcionalidade da edificação, por exemplo.
Diante disso, considerando nossos estudos sobre a temática, podemos afirmar que:
a. o recalque diferencial é desejado em qualquer que seja a edificação.
b. recalques uniformes não são capazes de causar problemas nas edificações.
c. na construção de um edifício de 10 andares, por exemplo, o recalque ocorre até a
execução do último andar.
d. o bulbo de tensões provoca os chamados recalques uniformes, prejudicando apenas a
construção mais nova.
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVdg… 9/18
Temos, ainda, que os movimentos podem ser uniformes, não uniformes e inclinados. Um
exemplo de movimento uniforme é o que ocorre na cidade do México. A figura a seguir nos traz
o Palácio das Belas Artes, localizado na região, o qual sofre um movimento uniforme (recalque
uniforme) que já está com uma diferença de aproximadamente dois metros de seu nível
original.
#PraCegoVer: na figura, temos uma fotografia mais distante do Palácio de Belas Arte, na
cidade do México. Ele está no centro da foto, com seu jardim à frente, aparecendo na parte
inferior. Há diversas pessoas passando pelas calçadas. Dos dois lados do palácio encontramos
construções e vegetação. Ao fundo, na parte superior, observa-se um céu azul com nuvens
bem marcadas.

Há casos em que mais de um tipo de fundação é adotada para uma mesma construção. Assim,
há a necessidade da realização de separação por juntas. Se esta não for executada, pode
ocorrer o surgimento de recalques diferenciais.
O uso dessas diferentes fundações pode se dar tanto pela variação de carga como pela
variação de resistência do solo, por exemplo. Por isso, quando temos o uso de diferentes tipos
de fundações, é fundamental que se faça uma análise de compatibilidade das estruturas e que
e. quando as movimentações em fundação ocorrem de forma homogênea, chamamos
de recalque diferencial.
Verificar 
Figura 1 - O Palácio de Belas Arte sofre recalque uniforme
Fonte: Kamira, Shutterstock, 2021.
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 10/18
seja realizada a separação por juntas. Segundo Milititsky, Consoli e Schnaid (2015), a falta
desses procedimentos pode causar os recalques diferenciais, com consequência de dano
estrutural.
O comportamento inadequado de fundações pode ser causado, também, por
incompatibilidade entre a carga que será transmitida e a capacidade da fundação. Milititsky,
Consoli e Schnaid (2015) mencionam que outra problemática pode ser devido ao uso de
fundações profundas nas quais serão instaladas estruturas de pavilhões com presença de
aterros compactados assentes sobre camadas compressíveis. Observe a figura a seguir para
entender melhor!
#PraCegoVer: na figura, temos o desenho do perfil de um galpão que tem a placa do piso
sobre aterro compactado. As fundações do galpão são estacas Franki que passam pela argila
mole e areia fofa até atingir a camada resistente.

No caso de fundações rasas, podem ocorrer patologias que tenham como causas erro na cota
de assentamento, erro de especificação de solo, erro de implantação da fundação em
sequência incorreta. Este último ocorre quando a fundação a ser implantada primeiro deveria
ser a de cota mais inferior, só que, na execução, realizou-se o contrário. Além disso, podemos
mencionar patologias relacionadas ao uso de concreto inadequado e falta de recobrimento da
armadura.
Nas fundações profundas, as patologias podem aparecer por motivos também variados, como
uso de equipamento inadequado (que não alcança a cota de projeto) e materiais da fundação
inadequados, como concreto com f diferente do especificado em projeto, aço com bitola
diferente de projeto, falta de recobrimento da armadura, emendas não realizadas ou feitas
inadequadamente, falta de controle na execução, entre outras possibilidades.
A figura a seguir nos mostra um exemplo de falha na investigação do solo que pode ser motivo
para o dimensionamento inadequado da fundação.
Figura 2 - Fundação profunda e presença de aterro compactado sobre camada compreensível
Fonte: MILITITSKY; CONSOLI; SCHNAID, 2015, p. 81.
ck
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 11/18
#PraCegoVer: na figura, temos o desenho de um retângulo à direita que representa um tanque
de grande diâmetro sobre o solo. Abaixo dele, temos um quase círculo. Esse desenho parte de
uma ponta inferior do retângulo até a outra ponta. O formato de quase círculo passa por
camadas de solo. A primeira é uma argila mole, seguida de areia mediamente compactada e,
por fim, outra camada de argila mole. Há um cilindro à esquerda do círculo que representa a
investigação do solo e atinge a profundidade de 10 metros, ou seja, até a camada de areia
mediamente compactada. O quase círculo (bulbo de tensões) atinge por último uma camada
mole.

Erros na investigação do solo podem causar problemas nas fundações, sendo que alguns se
dão por não se atingir a camada mais resistente, número insuficiente de sondagens e até a não
execução da investigação.
4.2.1 Identificação de patologias
Uma construção tem vida útil, mas podem surgir manifestações patológicas antes do prazo.
Isso pode ser causado por falta de manutenção, consequência de procedimentos incorretos na
execução, uso de material de baixa qualidade, falta de controle em alguma etapa do processo,
dimensionamento inadequado, falta de reconhecimento do perfil do subsolo, assim como outras
possibilidades.
Figura 3 - Investigação em profundidade insuficiente
Fonte: MILITITSKY; CONSOLI; SCHNAID, 2015, p. 31.
Teste seus conhecimentos
(Atividade não pontuada)
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 12/18
Quando há movimentação da fundação, Milititsky, Consoli e Schnaid (2015) afirmam que pode
haver o aparecimento de fissuras nos elementos estruturais. Na figura a seguir, é possível
analisar, também, que as fissuras provocadas pela movimentação da fundação surgem
inclinadas. Em um caso real, essas fissuras podem se apresenta em tamanho grande e com
esmagamentos localizados (como escamas).
A estaca hélice contínua é uma espécie de fundação profunda e pode ser definida como uma
estaca moldada inloco que tem sua perfuração realizada como uma perfuratriz, contendo
um trado helicoidal no qual o centro é um tubo vazado por onde passa o concreto. Já a
estaca strauss, apesar de também ser moldada no local, é executada com revestimento
recuperável. Para a execução dessa estaca, usa-se uma sonda chamada de piteira.
Diante dessas informações, qual estaca dessas duas estacas é considerada mais viável
tecnicamente para um terreno muito acidentado que receberá uma estrutura de pequeno
porte?
a. A estaca strauss é indicada para obras de pequeno porte e terrenos acidentados.
b. A estaca hélice contínua é muito usada em obras de pequeno porte e possui
maquinário pequeno, o que permite seu uso em terreno acidentado.
c. O terreno acidentado sempre apresenta muitos matacões, o que impossibilita a estaca
strauss, por isso, deve-se optar pela estaca hélice contínua.
d. A estaca strauss apresenta como desvantagem promover vibrações, sendo que a
perfuratriz é muito grande, devendo-se optar pela estaca hélice contínua.
e. As duas estacas apresentadas têm maquinário grande, o que torna o uso inadequado
para terrenos acidentados.
Verificar 
Figura 4 - Fissuras causadas por recalque de fundações de pilares internos
Fonte: MILITITSKY; CONSOLI; SCHNAID, 2015, p. 25.
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 13/18
#PraCegoVer: na figura, temos três desenhos em sequência, um do lado do outro. O primeiro,
à esquerda, traz o perfil de uma edificação com três andares. Em uma das fundações internas,
há presença de recalque e surgimento de fissuras em 45º. O segundo desenho, no meio, traz
um prédio em que as fissuras em 45º surgem devido a recalques nas fundações nas duas
laterais do prédio. Por fim, no último desenho, à direita, encontramos um pilar central, sendo
que as paredes ligadas a ele apresentam fissuras.

É fundamental que uma estrutura que passe a apresentar fissuras, trincas ou desalinhamento
seja monitorada com a finalidade de prevenir desastres. Esse monitoramento é um
acompanhamento da evolução das patologias.
As manifestações patológicas nas fundações podem ter diversas origens. Em estudos, foi
identificado que a origem de problemas em fundações que eram recorrentes na época estavam
relacionados às seguintes situações:

Alonso (2019) nos traz que o recalque de uma fundação é o componente vetorial descendente
do vetor deslocamento correspondente. Uma definição mais didática seria que o recalque é o
deslocamento que se origina com a deformação do solo por uma carga excessiva, a qual vem
da estrutura ou surge pelo peso do próprio solo. Oliveira (2012) faz uma análise das principais
causas de patologias em fundações que são causadas por recalques e movimentações das
fundações.
Quando uma fundação está sobre um solo que sofre recalque e este ocorre apenas em parte
da estrutura, teremos o recalque diferencial, o que levará a um desalinhamento da
construção. Esse tipo de recalque também pode surgir devido a bulbos de tensões, porém,
28,9% dos casos analisados estavam ligados a eventos pós-conclusão;
20,7% estavam relacionados a problemas com a análise e o projeto;
34,5% estavam ligados à investigação do subsolo;
15,9% podiam ser referentes a falhas de execução.
O recalque diferencial pode ocorrer por erro de projeto quando não
se realiza a previsão de recalques, informações insuficientes nas
investigações do subsolo ou até erros de execução da fundação —
como quando a ponta de uma estaca cravada entorta ao encontrar
um matacão durante a cravação. É possível, também, o surgimento
desse recalque por problemas no próprio solo, caso este não seja
homogêneo, não haja consolidação de aterros, quando a fundação
não é adequada ao tipo de solo, quando há bulbos de tensões
atingindo solos moles etc. (OLIVEIRA, 2012).
Você sabia?
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 14/18
segundo Oliveira (2012), normalmente ocorre quando são realizadas construções de grande
carga junto a edificações com fundações diretas leves. Na figura a seguir é possível verificar o
desalinhamento e surgimento de fissuras devido aos bulbos de tensões.
#PraCegoVer: na figura, temos o desenho de duas edificações que apresentam inclinação por
conta de seus bulbos de tensões. As edificações estão a uma distância que faz com que seus
bulbos de pressões acabem se sobrepondo e causando recalques.

O fenômeno da sobreposição de tensões que ocorre nas fundações vizinhas causa
adensamento. A consequência é a inclinação da construção.
Os recalques podem ser imediatos (também chamados de elásticos), por escoamento lateral,
por adensamento — que normalmente são lentos e, quando cessados, basta fazer a
recuperação das fissuras na alvenaria se o problema não tiver atingido a estrutura — e
admissíveis, ou seja, aqueles que são aceitáveis.
4.2.2 Técnicas para correção de patologias
As patologias relacionadas a problemas nas fundações podem, em alguns casos, ser
corrigidas. Na cidade de Santos, em São Paulo, há o famoso caso dos prédios desalinhados
que foram reaprumados com o auxílio de macacos hidráulicos e execução de estacas, já que
Figura 5 - Superposição de tensões
Fonte: MILITITSKY; CONSOLI; SCHNAID, 2015, p. 72.
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 15/18
haviam sido construídos sobre blocos que não eram as fundações mais adequadas para o solo
e a carga a ser suportada.
Temos, ainda, que você provavelmente já ouviu falar na famosa Torre de Pisa, que fica em
Toscana, na Itália. Ela foi elevada sobre um terreno com solo argiloso, frágil e instável, o que
ocasionou, ao longo dos anos, seu desalinhamento (resultado de recalque diferencial).
#PraCegoVer: na figura, temos a fotografia da Torre de Pisa, que fica localizada no norte da
Itália. Ela é famosa devido à sua inclinação. Ao redor da torre, encontramos uma estrada de
chão com diversas pessoas. Mais à frente, na parte inferior da foto, temos vegetação. Ao
fundo, há construções e um céu com nuvens.

Segundo uma reportagem da BBC News Brasil, uma equipe de 16 engenheiros da
Universidade Roma Tre, na Itália, e da Universidade de Bristol, identificaram que a causa para a
Torre de Pisa não tombar é devido ao solo. Este, por ser macio, e a estrutura rígida da torre
interagem de modo a permitir que a torre mesmo desaprumada não tombe (CIENTISTAS…,
2018).
Figura 6 - A Torre de Pisa apresenta desalinhamento
Fonte: stiopacom, Shutterstock, 2021.
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 16/18
Imagine que determinado edifício sofre com o desalinhamento
da estrutura por ter sido construído em um solo não resistente. O
prédio vem sofrendo recalque ao longo dos anos. A inclinação já
é visível para todos. Assim, o síndico resolveu consultar
empresas especializadas para que fosse encontrada uma
solução para o problema. Havia medo por parte dos moradores,
desvalorização dos imóveis, sem falar que, esteticamente, o
desalinhamento não era agradável.
A empresa contratada fez uma avaliação e estudos que
permitiram chegar à conclusão de era possível o realinhamento
do prédio. O serviço era caro, porém solucionaria o problema.
Basicamente, deveria ser feita a cravação de estacas com
equipamento rotativo e macaco hidráulico. O processo de
cravação de novas estacas é um exemplo de refundação. Para a
determinação da solução foi realizado um planejamento de como
cada etapa seria realizada, pois é um processo relativamente
demorado. Antes disso, claro, fez-se uma investigação do solo
para determinar qual é a profundidade das novas fundações.
As estruturas da edificação que sofrem fissuras, rachaduras ou desalinhamento e que
necessitam de reparação nasfundações obrigam que a superestrutura também seja
restaurada. No caso das fundações, deve-se fazer uma análise geral de quais as possíveis
causas da patologia identificada.
Imagine que uma casa simples foi construída sobre sapatas isoladas. Com o passar dos anos,
a residência começa a apresentar fissuras. Os donos, então, pedem a consultoria de uma
engenheira civil. Nesse caso, o que ela precisa fazer para identificar o problema, supondo que
as fissuras eram devido às fundações?
O ideal é que se faça uma análise para descobrir se há projeto, quais são as condições do solo,
se ouve um registro do tipo de concreto aplicado, quantas fundações foram feitas e se há risco
na integridade do imóvel. Caso necessário, pode-se realizar um reforço nas fundações, mas se
não houver gravidade, o mais indicado é um acompanhamento para análise da evolução da
fissura.
Caso seja identificado, por exemplo, um solo com baixa resistência, indica-se diminuir a
porosidade, elevar a resistência, minimizar os recalques primários (no caso de solos
colapsáveis) e diminuir os efeitos prejudiciais de recalques secundários aos sistemas
estruturais das edificações (no caso de solos argilosos moles), com uso de fundações
profundas nos dois casos.
Finalmente, importante sempre lembrar de que a melhor forma de evitar as patologias é a
prevenção e execução com controle e qualidade!
Caso
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 17/18
Chegamos ao fim da última unidade de estudos da disciplina de
Fundações. Aqui, foi possível estudar aspectos relacionados às
viabilidades econômica e técnica das fundações, à importância do
controle e da qualidade desses elementos, bem como às patologias,
como fissuras, rachaduras e desalinhamento da edificação,
incluindo explicações e maneiras de como solucionar os
problemas.
Nesta unidade, você teve a oportunidade de:
Conclusão
entender que a movimentação das fundações, o recalque
diferencial, a alta de junta de separação e o uso de fundação
inadequada ao tipo de solo, por exemplo, são fatores capazes de
gerar patologias nas fundações;
analisar que as patologias nas fundações vão desde o surgimento
de fissuras e rachaduras até um desalinhamento da construção;
observar que as patologias podem ser identificadas a olho nu,
sendo o correto descobrir suas causas e, principalmente, realizar
um acompanhamento da evolução desses problemas;
compreender que, em alguns casos, essas patologias precisam
ser solucionadas. No caso do desalinhamento, quando é possível,
pode-se realizar o realinhamento;
aprender que, qualquer que seja a patologia, o correto é sempre
evitá-la, por isso, torna-se fundamental a realização das
investigações do solo, o uso coerente da fundação de acordo com
o solo, o dimensionamento adequado, o controle na execução e o
uso de materiais de qualidade.
ABNT. Associação Brasileira de Normas Técnicas. NBR 6122:
projeto e execução de fundações. Rio de Janeiro: ABNT, 2019.
ABNT. Associação Brasileira de Normas Técnicas. NBR 6502:
rochas e solos. Rio de Janeiro: ABNT, 1995.
ALONSO, U. R. Previsão e controle das fundações. São Paulo: Blucher, 2019.
ARAÚJO, S. R.; MOREIRA, M. de L. T. Estudo de viabilidade econômica de diferentes
tipos de fundação em edifício em Teresina–PI. In: CONGRESSO TÉCNICO
CIENTÍFICO DA ENGENHARIA E DA AGRONOMIA, ago./set. 2016, Foz do Iguaçu.
Referências
27/02/2023, 08:59 Fundações
https://student.ulife.com.br/ContentPlayer/Index?lc=nPPg3YvkSTvbZcSTuVeruw%3d%3d&l=SanmE8kxr1vKpxI47ckzuA%3d%3d&cd=9%2bVd… 18/18
Anais eletrônicos […]. Foz do Iguaçu: UFPI, 2016. Disponível em:
https://www.confea.org.br/sites/default/files/uploads-
imce/contecc2016/civil/estudo%20de%20viabilidade%20econ%C3%B4mica%20de
%20diferentes%20tipos%20de%20funda%C3%A7%C3%A3o%20em%20edif%C3%
ADcio%20em%20teresina%20%E2%80%93%20pi.pdf
(https://www.confea.org.br/sites/default/files/uploads-
imce/contecc2016/civil/estudo%20de%20viabilidade%20econ%C3%B4mica%20de
%20diferentes%20tipos%20de%20funda%C3%A7%C3%A3o%20em%20edif%C3%
ADcio%20em%20teresina%20%E2%80%93%20pi.pdf). Acesso em: 6 mar. 2021.
CIENTISTAS desvendam por que a Torre de Pisa continua em pé, após mais de 600
anos e 4 terremotos. BBC News Brasil, [s. l.], 20 maio 2018. Disponível em:
https://www.bbc.com/portuguese/geral-44115853
(https://www.bbc.com/portuguese/geral-44115853). Acesso em: 6 mar. 2021.
LIMMER, C. V. Planejamento, orçamentação e controle de projetos e obras. São
Paulo: Livros Técnicos e Científicos, 1997.
MILITITSKY, J.; CONSOLI, C.; SCHNAID, F. Patologia das fundações. São Paulo:
Oficina de Textos, 2015.
OLIVEIRA, A. M. de. Fissuras, trincas e rachaduras causadas por recalque de
diferencial de fundações. 2012. Monografia (Pós-Graduação em Gestão em
Avaliações e Perícias) – Universidade Federal de Minas Gerais, Belo Horizonte, jul.
2012. Disponível em: https://repositorio.ufmg.br/bitstream/1843/BUOS-
9A3GCW/1/monografia_esp_2012_1_th.pdf
(https://repositorio.ufmg.br/bitstream/1843/BUOS-
9A3GCW/1/monografia_esp_2012_1_th.pdf). Acesso em: 6 mar. 2021.
POR que a Torre de Pisa não vai cair? [S. l.], [s. d.]. 1 vídeo (6 min). Publicado pelo
canal Silvio Andrade. Disponível em: https://www.youtube.com/watch?v=YZqM6kF-
brM (https://www.youtube.com/watch?v=YZqM6kF-brM). Acesso em: 6 mar. 2021.
PRUDÊNCIO, T. Análise de viabilidade econômica de diferentes tipos de
fundação em casas populares. 2011. Monografia (Pós-Graduação em Construção
Civil) – Universidade do Extremo Sul Catarinense, Criciúma, maio 2011. Disponível em:
http://repositorio.unesc.net/bitstream/1/898/1/Tiago%20Prud%c3%aancio.pdf
(http://repositorio.unesc.net/bitstream/1/898/1/Tiago%20Prud%c3%aancio.pdf).
Acesso em: 6 mar. 2021.
https://www.confea.org.br/sites/default/files/uploads-imce/contecc2016/civil/estudo%20de%20viabilidade%20econ%C3%B4mica%20de%20diferentes%20tipos%20de%20funda%C3%A7%C3%A3o%20em%20edif%C3%ADcio%20em%20teresina%20%E2%80%93%20pi.pdf
https://www.bbc.com/portuguese/geral-44115853
https://repositorio.ufmg.br/bitstream/1843/BUOS-9A3GCW/1/monografia_esp_2012_1_th.pdf
https://www.youtube.com/watch?v=YZqM6kF-brM
http://repositorio.unesc.net/bitstream/1/898/1/Tiago%20Prud%c3%aancio.pdf
