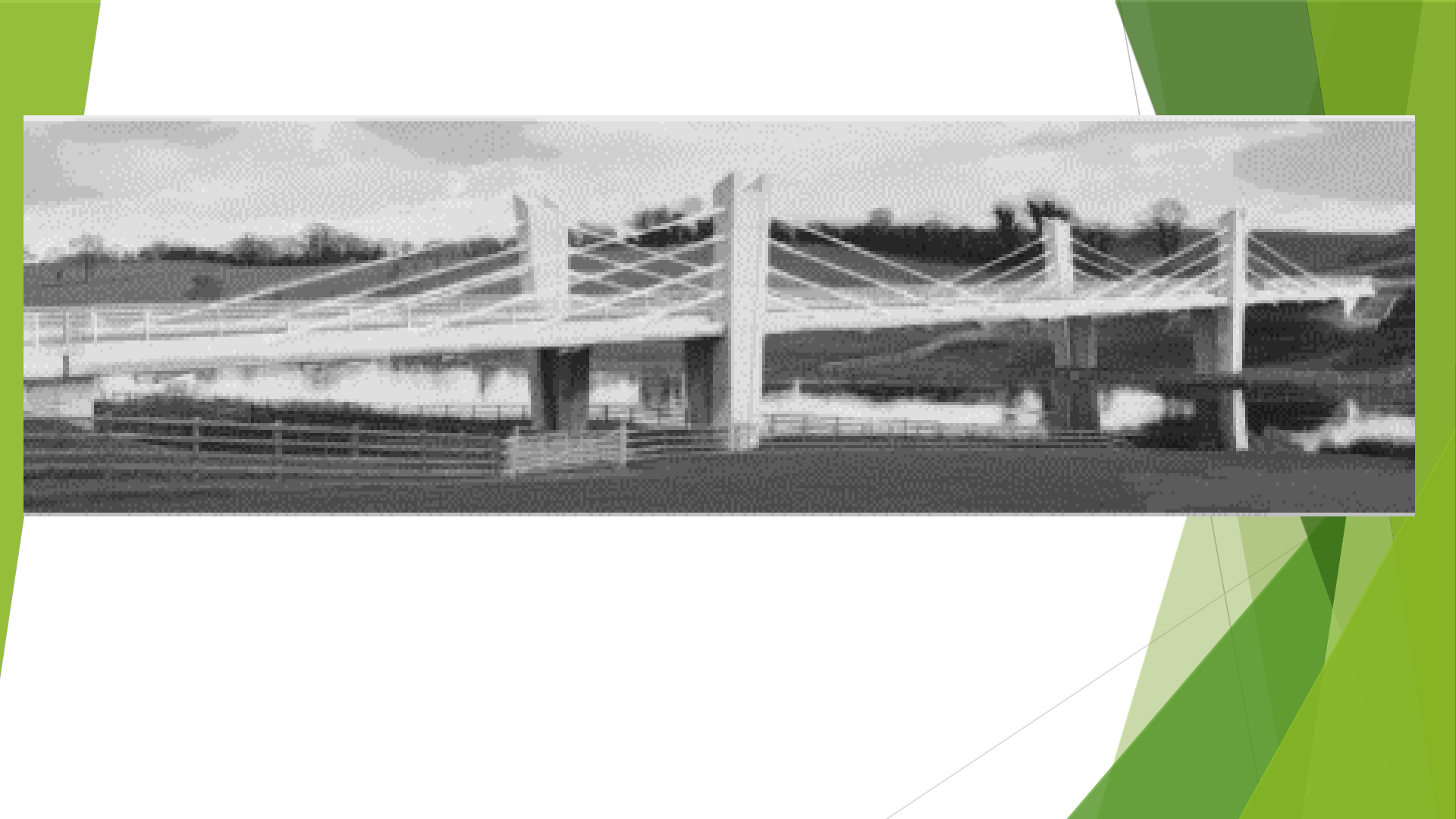

Pontes Extradosadas
MSc. Gelafito Eduardo René Gutiérrez Klinsky
Pontes Extradosadas
Define-se como ponte extradosada qualquer tabuleiro que possua elementos resistentes proprios, mesmo estes se desenvolvam além dos limites do canto, seja este desenvolvimento superior ou inferior à superficie.
Os elementos mais comunmente aceitos como extra-dorsais sao os tirantes ou cabos. Também assumi-se que para uma ponte ser extradosada, o tabuleiro debe ser continuo.
Clasificacao clássica de pontes com pre-esforco.
Pontes Extradosadas
Segundo diferentes autores, observa-se que hoje em dia existe consenso em considerar extra-dosadas as seguintes classes de pontes.
-Extradosados convencionais ou estaiada superior. Similar a uma ponte estaiada, porém com torres mais baixas, cabos mais abatidos e tabuleiros de maior canto.
Ponte sobre o Rio Vistula – Polonia.
-Extradosados com estais inferiores ou intra-dorsal. Possuem tensores e escoras inferiores ao tabuleiro que pelo geral e de canto constante. As escoras, por acao dos eatais, introduzem uma reacao vertical ao tabuleiro similar ao efeito de uma coluna.
Truc de la Fare. Franca
Pontes Extradosadas
-Extradosados com estais combinados ou ambidorsal. Sao uma combinacao dos dois tipos anteriores.
Ponte Obere Argen. Alemanha.
PONTES EXTRADOSADAS CONVENCIONAIS
Estas pontes podem se considerar como um estágio intemedio entre as pontes estaiadas e as pontes de viga continua de concreto protendido.
O tabuleiro pelo geral é mais esbelto que o de uma ponte de concreto protendido de vao similar e menos esbelto que o de uma ponte estaiada. Pelo geral a relacao H/L e da orden entre 1/45 a 1/55, isto para a metade do vao, na regiao próxima do pilar a relacao e de 1/18 a 1/22.
No caso de pontes estaiadas, nao existem valores generalizados, mas costuma-se falar de esbeltez da orden 1/200 a 1/400.
PONTES EXTRADOSADAS CONVENCIONAIS
Pontes Extradosadas
No que diz respeito a tipología do tabuleiro, na maioria este e composto por vigas caixao continuas de concreto armado ou protendido.
O angulo de inclinacao dos tensores em relacao ao tabuleiro e de 15º ou menor, em pontes estaiadas este angulo pode ir de valores próximos a verticlidade no proximidade dos pilares, 90º, e variar até valores de 20º ou 25º.
Com base na descricao anterior, tem valores de altura de torre menores que as de pontes estaiadas. De uma relacao de altura L/5 em torres estaiadas, a altura se reduz a relacoes L/8,L/10, L/12 em pontes extradosadas.
Em pontes estaiadas os cabos trabalham a um 45% do seu limite elástico. Já em pontes extradosados estes desenvolvem 55% do limite elástico e em pontes protendidos este valor e de 80%.
PONTES EXTRADOSADAS NAO CONVENCIONAIS
Pontes Extradosadas
Exemplos típicos de estas estruturas sao as pones em trelica. Nao existe pre-esforco.
Ponte Posadas. (Barriga de peixe).
Ponte Queensboro. New York.
PONTES EXTRADOSADAS NAO CONVENCIONAIS
Pontes Extradosadas
Projeto ponte Baia Junk. Hong Kong.
Ponte Ganter. Suica.
Ponte Texcapa. Mexico.
Pontes Extradosadas
Exemplos de Pontes Extradosadas
Weltingen. Alemanha.
Odawara. Japao.
Sunniberg. Suica.
Socorridos. Portugal.
Pontes Extradosadas
Exemplos de Pontes Extradosadas
Ponte rio Deba.
Ponte Teror.
Viaduto Osormort.
Ponte Andalucia.
Pontes Extradosadas
Vantagens
Canto da secão extradosada e aproximadamente metade da solucão do tipo viga em concreto protendido. O o dobro de uma secão estaiada.
Por apresentar uma solucão de maior rigidez que tabuleiros estaiados, torna-se uma solucão de maior interesse para pontes ferroviárias.
Os cabos não são afetados pelo efeito de fadiga debido as acões verticais, podem se empregar ancoragens convencionais, no lugar de de ancoragens de alta resistencia empregados em solucões estaiadas.
Pode-se dispor de um ou mais de dois planos de cabos, conseguindo assim tabuleiros muito largos. No caso de esrais inferiores a distribuicao de faixas de tréfego da calcada fica independente dos planos de cabos, isto resuta favorável a futura ampliacões.
Resultam vantajosos para vãos entre 100 e 250 m.
Pontes Extradosadas
Viaduto Ferroban. Campinas – São Paulo.
Pontes Extradosadas
Desvantagens
Pontes extradosadas são mais económicas que as estaidas porém estas são de maior custo as do tipo viga.
Com respeito as acões transversais, como acão de vento, cabos e ancoragens possuem os mesmos problemas de fatiga que os da uma ponte estaiada convencional.
Pontes Extradosadas
Aqueduto de Tempul
O projeto originalmente consistía em 14 vãos de 20.0 m. O problema que essa configuracão apresentava era que dois dos pilares encontravam se dentro do curso de agua.
image2.emf
Localizacao
dos Cabos
Tipos de Armaduras ativasTipos de pontesTipos de AncoragensMaerial
Protensao aderente com
armaduras pre - tracionadas
Pontes Pre Fabricados
Ancoragem por
aderencia
Protensao convencional com
armaduras pos tracionadas
Pontes protendidos
convencionais
Ancoragens
convencionais
Protensao Exterior
Pontes com protensao
Exterior
Ancoragens
convencionais
Tensores superioresPontes Estaidas
Ancoragens de alta
resistencia a fadiga
Protensao Extra-dorsal
Pontes com protensao
Extra-dosada
Ancoragens
convencionais
Cabos dentro
do canto da
secao
Cabos fora do
canto da secao
Concreto
Concreto
e/ou aco
Hoja_de_c_lculo_de_Microsoft_Excel1.xlsx
Hoja1
		Localizacao dos Cabos		Tipos de Armaduras ativas		Tipos de pontes		Tipos de Ancoragens		Maerial
		Cabos dentro do canto da secao		Protensao aderente com armaduras pre - tracionadas		Pontes Pre Fabricados		Ancoragem por aderencia		Concreto
				Protensao convencional com armaduras pos tracionadas		Pontes protendidos convencionais		Ancoragens convencionais
				Protensao Exterior		Pontes com protensao Exterior		Ancoragens convencionais		Concreto e/ou aco
		Cabos fora do canto da secao		Tensores superiores		Pontes Estaidas		Ancoragens de alta resistencia a fadiga
				Protensao Extra-dorsal		Pontes com protensao Extra-dosada		Ancoragens convencionais
