www.faciliteletrocalhas.com.br

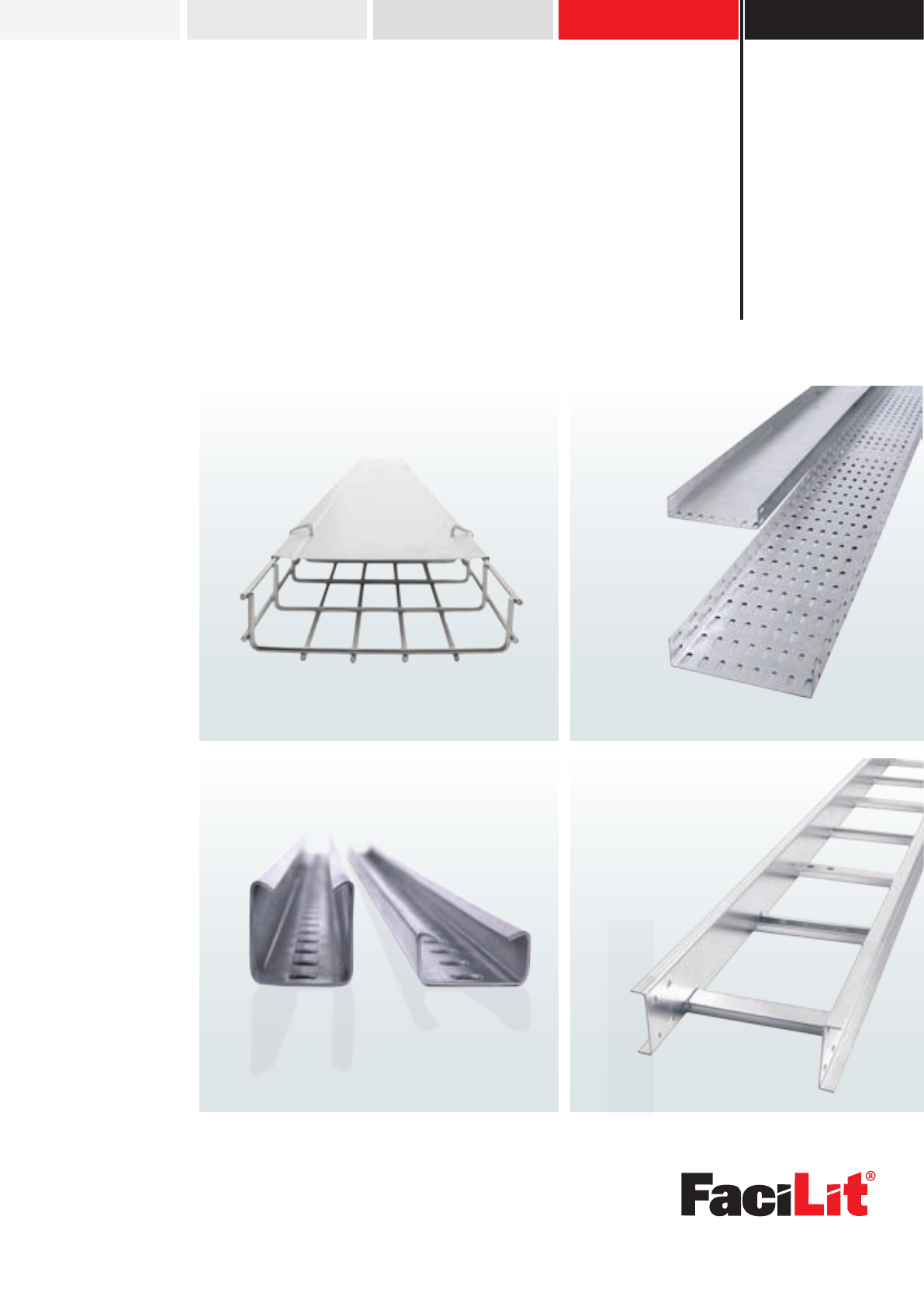

Catálogo Técnico
Eletrocalhas em Arame
Eletrocalhas em Chapa
Perfilados
Leitos
Acessórios
Tel: (11) 4447-1881
4ª Edição
A Facilit Ind. Com. Imp. e Exp. Ltda.,
especializada na fabricação e distribuição
de sistemas para suporte e fixação de fios
e cabos elétricos, apresenta neste catálogo
diversos tipos e modelos a fim de atender
aos engenheiros, projetistas e montadores
que utilizam materiais em instalações
elétricas, hidráulicas, de automação predial,
industrial, entre outros.
Nossos produtos são fabricados com
matéria-prima adquirida de usinas com
certificado de qualidade, o que garante
produtos confiáveis tanto em resistência
como no acabamento.
Nosso parque fabril conta com equipamentos
e máquinas modernas CNC que agilizam e
garantem alta produtividade com qualidade.
As dimensões e características técnicas dos
produtos são totalmente intercambiáveis
com os produtos existentes no mercado.
Disponibilizamos também de amplo estoque,
a fim de sempre agilizar as entregas aos
nossos clientes.
 “Nosso comprometimento
com a qualidade é satisfazer
e superar as expectativas de
nossos clientes”
Alguns de nossos principais clientes:
Certificada com CRCC nº 016155
APRESENTAÇÃO
1
SIGLAS DE ACABAMENTO SUPERFICIAL
GE - Galavanizado eletrolítico por eletrodeposição
GF - Galvanizado a quente por processo de imersão
PZ - Pré-zincada a quente por processo contínuo
AI - Aço inox
PT - Pintura eletrostática em epoxi pó
NT - Natural, sem acabamento
AL - Alumínio
Galvanização Eletrolítica
O processo de galvanização zinco eletrodepositado consiste no tratamento do material
de acordo com a Norma NBR 10476/88, classificação CS1 e seus ensaios previstos
na mesma, que tem como finalidade a obtenção de uma camada de zinco eletrolítico
sobre uma peça de ferro ou aço.
1. Desengraxamento: remoção de óleos, gorduras etc.
2. Água: remoção do desengraxante completando a limpeza.
3. Decapagem: retirada da camada de oxidação, casca, carepa etc. por processo
químico (ácido muriático).
4. Água: remoção de sais do metal formado durante a decapagem e resíduos de
5. Neutralização: proteção do revestimento de zinco, apassivação da camada.
6. Zinco: eletrodeposição de zinco, em temperatura ambiente.
7. Água: água corrente ou spray d’água.
8. Passivação e lavagem em água corrente.
9. Secagem a ar comprimido.
ácidos.
Zincagem por Imersão a Quente
É o tratamento que tem como finalidade a obtenção de uma camada de zinco sobre
uma peça de ferro ou aço. Prevê as seguintes etapas:
1. Desengraxamento: remoção de óleos, gorduras etc.
2. Água: remoção do desengraxante completando a limpeza.
3. Decapagem: retirada da camada de oxidação, casca, carepa etc.
4. Água: remoção de sais do metal formado durante a decapagem e resíduos de
5. Fluxo: solução de cloreto de amônia e cloreto de zinco para se obter
uniformidade, acelerando a reação Fé-Zn.
6. Zinco: banho de zinco fundido com 99,99% de pureza, aquecido a 450ºC.
7. Neutralização: proteção do revestimento de zinco, apassivação da camada.
Norma Brasileira NBR-6323
ácidos.
ACABAMENTOS
2
SIGLAS DE ACABAMENTO SUPERFICIAL
GE - Galavanizado eletrolítico por eletrodeposição
GF - Galvanizado a quente por processo de imersão
PZ - Pré-zincada a quente por processo contínuo
AI - Aço inox
PT - Pintura eletrostática em epoxi pó
NT - Natural, sem acabamento
AL - Alumínio
Vida Útil da Camada Zincada
por Imersão a Quente
Tempo de Vida do Revestimento de Zinco
Taxa de corrosão do zinco com função do
tempo de exposição em condições abrigadas
e não-abrigadas. Comportamento típico
verificado em atmosferas marinhas.
Conforme o meio em que as peças zincadas
por imersão a quente são expostas, pode-se
prever o tempo de duração do revestimento.
O processo de zincagem por imersão a
quente contra a corrosão é conhecido
no mundo todo há mais de 130 anos.
Numerosos dados de vida útil de camadas
de zincagem, nos mais variados ambientes,
vêm sendo compilados através de ensaios
reais de corrosão. Desse modo, atualmente
é possível prever a durabilidade de um
recobrimento de zinco obtido por imersão
a quente com uma margem de erro bem
menor que no caso da pintura. Isso
se deve sobretudo ao fato de que as
características de durabilidade de uma
camada de zinco obtida por imersão a
quente praticamente independem de
um processo de obtenção, ou seja,
de acordo com o ambiente exposto e
a camada de zinco, pode-se prever a
vida útil do material.
Veja no gráfico a seguir.
R
ed
uç
ão
 d
e
es
pe
ss
ur
a
D
ur
ab
ili
da
de
 a
té
 a
 p
rim
ei
ra
 m
an
ut
en
çã
o
Tempo de exposição
Galvanização - espessura mín. especificada
ACABAMENTOS
3
Chapas de Aço Pré Zincadas a
Fogo Padrão CSN
A zincagem contínua por imersão no banho de zinco à 460ºC se obtém camadas
de revestimentos no material zincado poderá ser dobrado sem causar trincas ou
desprendimento da camada de zinco, com garantia de conformidade do material,
permitindo sua utilização até para estampagem profunda.
Vantagens de Utilização
As chapas de aço pré-zincada a fogo, nas eventuais falhas de revestimento como
arranhões cortes e perfurações, o zinco atua como um revestimento ânodo, protegendo
catodicamente contra a corrosão. O zinco forma após certo tempo, produtos de
corrosão insolúveis que preenchem partes descobertas formando barreira não
permitindo o processo de corrosão. Todas as dobras e cantos do produto possuem
proteção uniforme do revestimento. O revestimento normal por face de 18 micra.
Normas
As chapas pré-zincadas, obedecem as normas ABTN NBR 7008 e NBR 7013. Todo
o processo de produção possui a certificação ISO 9000.
Vida Útil
A durabilidade dos produtos revestidos, está proporcionalmente ligada a dois fatores,
o revestimento em micras e a agressividade atmosférica.
No gráfico acima, podemos estimar através de teste realizado pela CSN, a taxa de corrosão medida
em tempo de exposição. O gráfico nos mostra essa situação com a chapa pré-zincada a fogo de
revestimento B18 micra / face 260g / m.
Máximo de 5% de Corrosão Vermelha na superfície da
chapa. São valores típicos obtidos em condições
padronizadas de teste
Vi
da
 ú
til
 e
m
 a
no
s
(*
)
AÇO ZINCADO POR IMERSÃO A QUENTE
Rural = 23 anos
Industrial = 17 anos
Marinha = 12 anos
Industrial Severo = 7 anos
2
ACABAMENTOS
4
Nomalmente, uma peça zincada por imersão
a quente não está livre da ocorrência de
empenamentos ou ondulações. A peça,
mergulhada num banho a 450ºC, sofre alívio
de tensões internas, resultantes de solda ou
deformação a frio (laminação, estampagem,
furação etc).
Algumas providências podem ser adotadas
para minimizar essa ocorrência, como
controlar o procedimento de soldagem,
evitar grandes diferenças de espessuras,
projetar e construir uma peça provida de
alças e orifícios, para ser zincada numa
única imersão.
Deformações
Quando uma peça a ser zincada por imersão
a quente incorpora partes móveis, uma folga
de 1mm é suficiente para manter a sua livre
movimentação após a zincagem.
Partes Móveis
A rosca fêmea é usinada com a
medida maior que os padrões usuais,
sendo repassada após a zincagem,
afim de evitar problemas. A rosca
macho é usinada nos padrões normais
e após a zincagem passa a ter uma
sobremedida, devido à camada de
zinco, que é absorvida na usinagem
de repasse da rosca fêmea. Às vezes,
nesse repasse, a rosca fêmea pode
ficar total ou parcialmente sem o
revestimento de zinco. Isso em nada
prejudica a proteção contra a corrosão,
pois após o rosqueamento o filete
de fêmea se protege catodicamente
pelo filete macho. Essa situação é
comprovada em parafusos e porcas
zincadas por imersão a quente que
permanecem rosqueadas por longo
período, sem demonstrar qualquer
sinal de corrosão.
Peças Rosqueadas
- Desengraxe - Lavagem - Fosfatização - Enxague - Secagem
Pintura Eletrostática a Pó
A Limpeza e Preparação de Superfície é em Linha Automatizada e
Contínua, compreendendo:- Poliéster, híbrido ou epóxi.
- Camada média entre 60 e 80 micras.
- A poliemirazação se processa em estufa contínua por 10 minutos a uma temperatura
de 200ºC.
O Revestimento é obtido pela Aplicação da Pintura Eletrostática
- MEC (cura) - O filme foi resistente contra impactos.
- GRADE (aderência) - Não houve desplacamento e não sofreu riscos o filme com
perfeita aderência.
-Flexibilidade - Resistência a dobras.
Aplicação por Amostragem e Resultado dos Seguintes Testes
Informamos que a pintura eletrostática a pó pode ser aplicada em material natural,
galvanizando por imersão a quente, sempre com a mesma camada de aderência
entre 60 e 80 micras.
Deformações Normalmente
Apresentada por Ocasião do
Banho a 450ºC (imersão a quente)
ACABAMENTOS
5
Características Gerais
do Aço Inoxidável
Os aços inoxidáveis caracterizam-se por uma resistência à corrosão superior à
dos outros aços. Sua denominação não é totalmente correta, porque na realidade
os próprios aços ditos inoxidáveis são passíveis de oxidação em determinadas
circunstâncias. A expressão, contudo, é mantida por tradição. Quanto a composição
química, os aços inoxidáveis caracterizam-se por um teor mínimo de cromo da ordem
de 12%.
A resistência à corrosão destes é aplicada por várias teorias. Uma das mais bem
aceitas é a teoria da camada protetora constituída de óxidos. Segundo esta teoria a
proteção, é dada por uma fina camada de óxidos, aderente e impermeável que envolve
toda a superfície metálica e impede o acesso de agentes agressivos. Outra teoria,
surgida posteriormente, julga que a camada seja formada por oxigênio absorvido. O
assunto é contravertido e continua sendo objeto de estudo e pesquisa. Entretanto,
o que parece estar fora de dúvida é que, ao apresentarem suas características de
resistência a corrosão, os aços inoxidáveis devem manter-se permanentemente em
presença do oxigênio ou de uma substância oxidante.
Dependendo da aplicação, esses aços também devem possuir boa resistência
mecânica e ao calor, além da resistência à corrosão.
Designação
ABNT
ASTM
AISI
301
Austenítico
DIN
Composição
Básica Características Principais Aplicações
1.4310 17Cr - 7Ni Apresenta elevada
resistência mecânica
obtida por conformação
à frio.
Utilizado para fins estruturais, em equipamentos para indústria alimentícia,
aeronáutica, ferroviária, rodoviária, petrolífera, na confecção de facas e lâminas,
pias e cubas, frisos, caldeiraria, estampagem geral e profunda.
304
Austenítico
1.4301 18Cr - 8Ni O material apresenta
excelente resistência
à corrosão,
conformabilidade e
soldabilidade.
Equipamentos para a indústria aeronáutica, ferroviária, naval, petroquímica, de
papel e celulose, têxtil, frigorífica, hospitalar, odontológica, cirúrgica, alimentícia,
laticínios, farmacêutica, cosmética, química, utensílios domésticos, instalações
criogênicas, destilarias, eletrodomésticos, fotografia, tubos e tanques em geral,
estampagem geral e profunda.
304 L
Austenítico
1.4306 18Cr - 9Ni
Baixo
Carbono
(0,030% máx.)
Apresenta resistência à
corrosão intergranular,
tomando-se adequado
para aplicações que não
permitem tratamento tér-
mico após a soldagem.
Equipamentos para a indústria aeronáutica, ferroviária, naval, petroquímica, de
papel e celulose, têxtil, frigorífica, hospitalar, odontológica, cirúrgica, alimentícia,
laticínios, farmacêutica, cosmética, química, utensílios domésticos, instalações
criogênicas, destilarias, eletrodomésticos, fotografia, tubos e tanques em geral,
estampagem geral e profunda.
316
Austenítico
1.4401 18Cr - 12Ni
2,5Mo
Oferece melhor resistên-
cia à corrosão que o 304,
em meios que contém
cloretos.
Construção civil e uso arquitetural, equipamentos para indústria aeronáutica,
ferroviária, naval, química e petroquímica, farmacêutica, cosmética, têxtil,
borracha, tintas, laticínios, hospitalar, odontológica, cirúrgica, de mineração,
siderúrgica, refrigeração, refinarias, na fabricação de tubos e vasos de pressão
destilarias de álcool, caldeiraria.
316 L
Austenítico
1.4404 18Cr - 12Ni
2,5Mo
Baixo Carbono
(0,030% máx.)
Apresenta resistência à
corrosão intergranular,
sendo adequado para
aplicações que não per-
mitem tratamento térmico
após a soldagem.
Construção civil e uso arquitetural, equipamentos para indústria aeronáutica,
ferroviária, naval, química e petroquímica, farmacêutica, cosmética, têxtil,
borracha, tintas, laticínios, hospitalar, odontológica, cirúrgica, de mineração,
siderúrgica, refrigeração, refinarias, na fabricação de tubos e vasos de pressão
destilarias de álcool, caldeiraria.
430
Ferrítico
1.4416 16Cr Aço ferrítico típico
(ligado ao cromo)
Equipamentos para fabricação de ácido nítrico, adornos de automóveis, utensílios
domésticos (baixelas, fogões, geladeiras, pias e talheres), cunhagem de moedas
e fichas telefônicas, revestimentos de elevadores e balcões frigoríficos.
409
Ferrítico
1.4512 11Cr
Estabilizado
Desenvolvido especifica-
mente para a aplicação
em sistemas de exaustão
automotiva.
Sistema de exaustão de gases em motores de explosão e estampagem em
geral, além de caixas de capacitores.
410 S
Ferrítico
1.4000 12Cr Baixo teor de carbono
para melhorar a resistên-
cia à corrosão no estado
recozido.
Recheios de colunas de destilação, componentes para plataformas de
petróleo.
420 S
Martensítico
1.4028 12Cr Aço inixidável temperável
por tratamento térmico,
para aplicações onde
é exigida uma elevada
dureza.
Cutelaria, instrumentos de medida, hospitalares, odontológicos e cirúrgicos,
áreas de mineração, siderurgia, além de lâminas de corte e discos de freios,
facas, lâminas e correntes para máquinas de lavar garrafas.
ACABAMENTOS
6
- Mais leve e resistente
- Prático e fácil de instalar
- Melhor custo benefício
- Maior ventilação dos cabos
diminuindo ocorrência de
aquecimento
- Acesso facilitado aos cabos
para manutenção e limpeza
Eletrocalhas
EM ARAME
Exemplo de aplicação
PAT. Nº PI-1483000.0- 1996
Norma Nema - VE 1 Sec.4
7
Componentes do Sistema
Mão Francesa Simples Mão Francesa Dupla
Calhas para Cabos Calhas para Cabos Calhas para Cabos
Altura 50 mm Altura 65 mm Altura 100 mm
Mão Francesa
Reforçada
Saída para Duto Saída Horizontal
para Duto
Suspensão
Dupla Aberta
Suspensão
Simples Fechada
União para Curvas,
emendas e
derivações
Fixação para
Leito com
Suspensões
Fixação para
Leito com
Mão Francesa
União para
Trechos Retos
e Reduções
Distanciador
para Piso
Alicate Corta
Vergalhão 18”
Tirante Rosqueado
Bucha de Nylon
Prolongador Clips para Tampa
Tampa
com Vinco
Tampa
de Encaixe
Paraf. Cabeça Sextavada Protetor de Pontas
Chumbador Placa Auxiliar
Material E.V.A.
dureza 45 shore A
Usada para curva
de descida e subida
Eletrocalhas
EM ARAME
Código
FAMFS 1050
FAMFS 1075
FAMFS 1100
FAMFS 1150
P/ Leito de Larg.
50
75
100
150
Código
FAMFD 1200
FAMFD 1300
P/ Leito de Larg.
200
300
Código
FTIR1 025
FTIR2 026
Dimensões
1/4” x 1000
3/8” x 1000
Código
FPROL 029
FPROL 030
Dimensões
1/4”
3/8”
Código
FT 010
FT 011
Dimensões
80 mm
120 mm
Código
FT 045
FT 038
FT 041
P/ Duto
1/2”
3/4”
1”
Código
FT 048-31
FT 049
FT 050
FT 051
FT 052
P/ Duto
3/4”
1”
1 1/2”
2”
3”
Código
FATV 050
FATV 075
FATV 100
FATV 150
FATV 200
FATV 300
FATV 400
FATV 500
Código
FATE 050
FATE 075
FATE 100
FATE 150
FATE 200
FATE 300
FATE 400
FATE 500
CÓD. FAMFR
CÓD. FBS CÓD. FPSRS CÓD. FTO31
CÓD. FCB CÓD. FT 006
* Peso calculado para
arame bitola 3/16.
CÓD. FASO CÓD. FASV
Medida: A-C
Medida C
50
100
150
200
300
400
500
600
700
Código
FA050X50
FA100X50
FA150X50
FA200X50
FA300X50
FA400X50
FA500X50
FA600X50
FA700X50
Peso (KG)
3,14
3,36
3,99
4,63
5,48
8,79
10,55
10,98
11,42
Medida: A-C
Medida C
75
100
150
200
300
400
500
600
700
Código
FA075X65
FA100X65
FA150X65
FA200X65
FA300X65
FA400X65
FA500X65
FA600X65
FA700X65
Peso (KG)
3,38
3,49
4,12
4,76
5,61
8,92
10,68
11,11
11,55
Medida C
30
100
150
200
300
400
500
600
700
Código
FA030X100
FA100X100FA150X100
FA200X100
FA300X100
FA400X100
FA500X100
FA600X100
FA700X100
Peso (KG)
1,67
3,79
4,42
5,06
5,49
9,22
10,98
11,42
11,85
8
CÓD. FT 032
CÓD. FT 020
CÓD. FT 001 CÓD. FT 002 CÓD. FT 003 CÓD. FT 006
CC
Flexibilidade e
Solução Completa na Obra
Adquira peças prontas ou...
Faça você mesmo com versatilidade e reduzindo até 30%
o custo da instalação
Eletrocalhas
EM ARAME
Uma simples ferramenta de corta vergalhão e uma chave de boca possibilita ao instalador a partir
de trechos retos, configurar todas as derivações da instalação sem depender de peças prontas,
ganhando tempo e praticidade.
CÓDIGO DO ACABAMENTO
31 - Galvanizado eletrolítico
32 - Galvanizado a fogo
33 - Pintura eletrostática
40 - Aço inoxidável 316
41 - Aço inoxidável 304
FA
ELETROCALHA
ARAMADA
EXEMPLO DE PEDIDO DE ELETROCALHA ARAMADA
Eletrocalha aramada, largura 300 e altura 65, galvanização eletrolítica em arame bitola 4mm
FA300X65-31B
300
LARGURA
65
ALTURA
31
MATERIAL /
ACABAMENTO
B
BITOLA DO
ARAME
9
Como Fazer
Largura 75 mm Largura 100 mm
Curvas
Largura 150 mm Largura 200 mm Largura 300 mm
Largura 400 mm
Largura 50 mm
Largura 500 mm
Raio de curvatura
aproximadamente 75mm
Raio de curvatura
aproximadamente 100 mm
Raio de curvatura
aproximadamente 220 mm
Raio de curvatura
aproximadamente 340 mm
Raio de curvatura
aproximadamente 460 mm
Raio de curvatura
aproximadamente 705 mm
Raio de curvatura
aproximadamente 860 mm
Raio de curvatura
aproximadamente 1200 mm
1. Cortar os arames
conforme o desenho
2. Dobrar manualmente
3. Colocar união FT 001
FT 001 FT 001
FT 001
FT 001
FT 001 FT 001
FT 001 FT 001
10
Eletrocalhas
EM ARAME
Como Fazer
Curvas de Ângulo Reto
Largura 100 mm Largura 200 mm
Largura 300 mm Largura 400/500 mm
Recomendamos
não realizar esta
montagem com
bandejas FT 075
e FT 150
1. Cortar arames
da bandeja
conforme o
desenho
2. Sobrepor uma
das bandejas
3. Fixar com
uniões FT 001
Recomendamos
não realizar esta
montagem com
bandejas FT 075
e FT 150
1. Cortar arames
da bandeja
conforme o
desenho
2. Sobrepor uma
das bandejas
3. Fixar com
uniões FT 001
1. Cortar arames
da bandeja
conforme o
desenho
2. Sobrepor uma
das bandejas
3. Fixar com
uniões FT 001
1. Cortar arames
da bandeja
conforme o
desenho
2. Sobrepor uma
das bandejas
3. Fixar com
uniões FT 001
FT 001 FT 001
FT 001 (x2)FT 001 (x2)
11
Eletrocalhas
EM ARAME
Como Fazer
Largura 75 mm Largura 100 mm Largura 150 mm
Largura 200 mm Largura 300 mm Largura 400/500 mm
Curvas Cotovelo (com um corte)
Detalhe de fixação
com FT 001
FT 001
FT 001 FT 001
FT 001
FT 001 FT 001
12
Eletrocalhas
EM ARAME
Como Fazer
Emendas de Trechos Retos
Montagem de Derivação em “T”
Colocação da
união no sistema
de bandejamento
• Para maior firmeza no sistema (devido a cargas
elevadas) recomendamos o uso de mais uma
união FT 001
Detalhe da fixação
do conjunto FT 001
1. Cortar conforme o desenho
2. Dobrar as laterais necessárias
até a abertura dos encaixes
3. Fixar com uniões FT 001
1. Colocar trechos retos alinhados
2. Colocar uniões FT 006
13
Eletrocalhas
EM ARAME
Como Fazer
Desníveis
Exemplo de Redução / Ampliação Concêntrica
1. Cortar os arames laterais da bandeja
2. Deixar espaçamento desejado
3. Dobrar manualmente até o ângulo desejado
• Recomenda-se colocar suspensões ou suportes
próximos às dobras ou desníveis
Colocação das uniões
FT 006 na montagem de
reduções concêntricas
14
Eletrocalhas
EM ARAME
Acessórios Prontos
Curva Horizontal 45º Curva Horizontal 90º Curva Vertical Externa 90º
CÓD. FACH 45 CÓD. FACH 90 CÓD. FACVE 90
Curva Vertical Interna 45º Curva Vertical Interna 90º Curva Vertical Externa 45º
CÓD. FACVI 45 CÓD. FACVI 90 CÓD. FACVE 45
Redução Concêntrica Cruzeta Horizontal 90º Tê Horizontal 90º
CÓD. FARC CÓD. FACRH 90 CÓD. FATH
Redução Esquerda Redução Direita
CÓD. FARE CÓD. FARD
Obs.: Raio de curvatura
interno padrão = 200 mm
(ou conforme especificado)
15
D
C C
D
Medida: C-D Medida: C-D
Eletrocalhas
EM ARAME
Informações Técnicas
Obs.: Uma penetração de 6%
produz uma área soldada igual
a secção transversal do arame.
Teste realizados
pelo IPT (Instituto de
Pesquisas Tecnólogicas)
sob relatório de ensaio
nº 858673.
Ensaios realizados
conforme procedimento
DME-LAMMC-PE-20
norma NEMA VE 1:
1996 - metal cable tray
system - section 4 test
standards
H
L
ÁREA ÚTIL
Acabamento
Zinco eletrodepositado conforme norma NBR 10476
camada de aproximadamente 15 micra
Zinco por imersão à quente conforme norma NBR 6323
camada aproximadamente 60 micra
Pintura à pó eletrostático
camada de aproximadamente 70 micra
50 x 50
75 x 50
100 x 50
150 x 50
200 x 50
300 x 50
400 x 50
500 x 50
45
90
135
155
175
195
215
235
25
55
85
103
115
130
143
158
60
105
140
162
192
227
262
292
43
70
95
115
128
151
175
200
70
140
220
280
310
320
330
340
50
93
143
185
207
213
220
228
CALHAS
CARGA
MÁXIMA
CAPACIDADE
DE TRABALHO
CARGA
MÁXIMA
CAPACIDADE
DE TRABALHO
CARGA
MÁXIMA
CAPACIDADE
DE TRABALHO
DISTÂNCIA ENTRE APOIOS
2M 1,5M 1M
DISTÂNCIA ENTRE APOIOS
= 2 METROS (m)
Penetração de solda:
P= carga distribuída
uniformemente em kg/m.

L= distância entre apoios
em metros.
50
100
150
200
300
400
500
2262
4524
6786
9048
13572
17600
22000
LARGURA
DAS
CALHAS
FA
(ALT 50)
DISTÂNCIA ENTRE APOIOS
DIMENSÕES EXTERNAS
FA
(ALT 65)
FA
(ALT 100)
3012
6024
9036
12048
18072
23600
29500
4762
9524
14286
19048
28572
37600
47000
ALT 50 ALT 65 ALT 100
H H HL L L
55 70 105
57 72 107
70
120
170
220
320
422
522
70
120
170
220
320
422
522
70
120
170
220
320
422
522
DISTÂNCIA ENTRE APOIOS (m)
GRÁFICO DE DEFLEXÃOGRÁFICO DE CARGAS Kg/m)
16
Eletrocalhas
EM ARAME
Eletrocalhas
EM CHAPA
PERFURADAS
Eletrocalhas
EM CHAPA
LISAS
- Ótimo acabamento
- Uniformidade e Padronização
- Especificações especiais
sob encomenda
Exemplo de aplicação
Disponível em:
- Galvanizado eletrolítico
- Galvanizado à fogo
- Pintura eletrostática
- Alumínio
- Inox
17
Junção Interna CÓD. FJI
Tampa Encaixe
CÓD. FTE
Tipo “U”
CÓD. FEL Divisor
CÓD. FSD
Tipo “C”
CÓD. FELC
Tampa de Pressão
CÓD. FTP
Obs.:Aplicável só
em eletrocalhas
com dobra
Tipo “C”
Tampa Encaixe
CÓD. FTE
Tipo “U”
CÓD. FEP
Divisor
CÓD. FSD
Tipo “C”
CÓD. FEPC
Tampa de Pressão
CÓD. FTP
Obs.:Aplicável só
em eletrocalhas
com dobra
Tipo “C”
- Indicar sempre largura
(A) e aba (B), inclusive
para outras dimensões
- Dim. dos furos: 8x25
DIMENSÕES NORMAIS
E PRONTA ENTREGA
50
100
150
200
300
400
PE
PE
PE
N
N
N
X
N
N
N
N
N
X
PE
PE
PE
PE
N
 B
A 50 75 100
- Indicar sempre largura
(A) e aba (B), inclusive
para outras dimensões
- Dim. dos furos: 8x25
DIMENSÕES NORMAIS
E PRONTA ENTREGA
50
100
150
200
300
400
PE
PE
PE
N
N
N
X
N
N
N
N
N
X
PE
PE
PE
PE
N
 B
A 50 75 100
Acessórios Eletrocalha
CÓD. FTFC
FTFF
Tala de Emenda Terminal de Fechamento Acoplamento em Painel
CÓD. FTALA CÓD. FF
Gotejador
CÓD. FG
FE
ELETROCALHA
DE CHAPA
LISA OU
PERFURADA
150
LARG
50
ALT
X
X ESPESSURA
DA CHAPADIMENSÕES DA ELETROCALHA
EXEMPLO DE PEDIDO DE ELETROCALHA DE CHAPA
P Z 18
Eletrocalha tipo “U”, perfurada, com zincagem eletrolítica, medida 150x150 em chapa 18
FEPZ150X5018
MATERIAL/
ACABAMENTO
Eletrocalhas
EM CHAPA
PERFURADAS
Eletrocalhas
EM CHAPA
LISAS
18
CÓD. FCRH 90
Tê Vertical de Subida Tê Vertical Desc. Lateral Tê Vertical de Descida
CÓD. FTVS CÓD. FTVDL CÓD. FTVD
Tê Reto
CÓD. FTR
Cotovelo Cruzeta Reta Redução Concêntrica
CÓD. FCTR CÓD. FCRR CÓD. FCR
Redução à Direita
CÓD. FRD
Redução à Esquerda Redução à Altura Desvio à Esquerda 45º/90º
CÓD. FRE CÓD. FRA CÓD. FDE
Desvio à Direita 45º/90º
 CÓD. FDD
Curva de Inversão Cruzeta Horizontal 90º Junção à Direita 45º/90º
CÓD. FCI 90 CÓD. FJDE
Junção à Esquerda 45º
CÓD. FJDE
Eletrocalhas
EM CHAPA
PERFURADAS
EletrocalhasEM CHAPA
LISAS
Curva Horizontal 90º Curva Vertical Externa Curva Vertical Interna
CÓD. FCH 90
 FCH 45
CÓD. FCVE 90
 FCVE 45
CÓD. FCVI 90
 FCVI 45
Tê Horizontal 90º
CÓD. FTH
Acessórios
FCVI45
CÓDIGO DO
ACESSÓRIO
300
LARG
100
ALT
X
X ESPESSURA
DA CHAPADIMENSÕES DA ELETROCALHA
EXEMPLO DE PEDIDO DE ACESSÓRIO DE ELETROCALHA DE CHAPA
P 22
Curva vertical interna 45º para eletrocalha perfurada de inox 316 em chapa 22
FCVI45P316300X10022
MATERIAL/
ACABAMENTO
316
19
LISA OU
PERFURADA
Acessórios para Fixação
e Suporte de Eletrocalhas
Saída
Horizontal
CÓD. FSH
Acoplamento Suspensão
Vertical
Suspensão
Horizontal
Suspensão
Simples
CÓD. FPACH CÓD. FSV CÓD. FSH CÓD. FSS
CÓD. FSV
Suspensão
Omega
CÓD. FSO
Mão Francesa
Simples
Mão Francesa
Dupla
Mão Francesa
Reforçada
Gancho para
Cabo de Aço
CÓD. FMFS CÓD. FMFD CÓD. FMFR CÓD. FGCA
Obs.: Indicar largura
somente até 100X50
Obs.: ø 1/2” até 4”
Obs.: Indicar comprimento Obs.: Indicar comprimento Obs.: Indicar comprimentoObs.: Indicar largura e aba
CÓD. FGCA CÓD. FSPU CÓD. FGRF
FGRG
 CÓD. FDS1
FDD2
Obs.: Indicar tipo de leito Obs.: Indicar tipo de leito
Cantoneira ZZ
CÓD. FCANTZZ
Grampo “C” Porca Retangular
para Grampo “C”
Balancim para
Grampo “C”
CÓD. FGRC CÓD. FPRGC CÓD. FBC
Obs.: Acompanha
parafuso e porca
Distanciador Suporte “C” Suporte Unha Grapa
20
Eletrocalhas
EM CHAPA
PERFURADAS
Eletrocalhas
EM CHAPA
LISAS
Acessórios para Fixação
e Suporte de Eletrocalhas
Suspensão
Simples
Gancho para
Cabo de Aço
Acessórios para
Fixação de Eletrocalhas
CÓD. FTR (1/4”)
FTR (3/8”)
CÓD. FPORSX (3/16”)
FPORSX (1/4”)
FPORSX (5/16”)
FPORSX (3/8”)
CÓD. FFARL (3/16”)
FFARL (1/4”)
FFARL (5/16”)
FFARL (3/8”)
CÓD. FFARPR (3/16”)
FFARPR (1/4”)
FFARPR (5/16”)
FFARPR (3/8”)
CÓD. FPROL (1/4”)
FPROL (3/8”)
Bucha de
Nylon
CÓD. FBS
Chumbador
CBA
Chumbador
Rosca Externa
Chumbador
Rosca Interna
Pino com
Rosca 1/4”
CÓD. FCB (1/4” x 2”)
FCB (3,8” x 2 1/2”)
CÓD. FCB-1 (1/4” x 1 3/4”)
FCB-2 (3/8” x 2 1/4”)
CÓD. FCBURI-1 (1/4”)
FCBURI-2 (3/8”)
CÓD. FPIN R
Parafuso
Cabeça Sextavada
CÓD. FPS (3/8” x 2 1/2”)
Parafuso
Cabeça Redonda
Rosca Soberba
Parafuso
Cabeça Lentilha
Parafuso
Auto Travante
CÓD. FPRRS (4,2 x 30)
FPRRS (4,8 x 45”)
CÓD. FPL (3/16” x 3/4”)
FPL (1/4” x 5/8”)
FPL (3/8” x 3/4”)
CÓD. FPTR (1/4” x 5/8”)
FPTR (3/8” x 3/4”)
Parafuso
Cabeça Sextavada
Rosca Soberba
CÓD. FPSRS-1 (1/4” x 45”)
FPSRS-2 (5/16” x 50”)
FPSRS-1 (3/8” x 60”)
Obs.: Outras dimensões
sob consulta
Tirante
Rosqueado
Porca Sextavada Arruela Lisa Arruela de
Pressão
Prolongador
Obs.: Cargas Máximas
1/4”=180 kg
3/8”=400 kg
PARAF.
4,2 x 30
1/4” x 45
5/16” x 50
3/8” x 60
COMP.
30
40
50
60
TRAÇÃO (kg)
65
90
170
220
TRAÇÃO (kg)
520
680
COMP.
50
63
CISALHA(kg)
320
430
1
2
TRAÇÃO (kg)
380
690
COMP.
78
90
CISALHA(kg)
220
420
1
2
TRAÇÃOrosca
12
16
COMP.
31
38
CISALHA(kg)
380
710
1
2
TRAÇÃO (kg)
800
B
20
CISALHA(kg)
7001
A
30
Obs.: Outras dimensões
sob consulta
Obs.: Outras dimensões
sob consulta
Obs.: Outras dimensões
sob consulta
Obs.: Outras dimensões
 sob consulta
21
Eletrocalhas
EM CHAPA
PERFURADAS
Eletrocalhas
EM CHAPA
LISAS
LEITOS
- Robustez e resistência
- Leitos tipo Leve Médio e Pesado
- Variada linha de acessórios e
derivações
Exemplo de aplicação
Disponível em:
- Galvanizado eletrolítico
- Galvanizado à fogo
- Pintura eletrostática
- Alumínio
- Inox
22
LEITOS
CÓD. FLL - LEVE
CÓD. FLMA e FLMB - MÉDIO
CÓD. FLP e FLSP - PESADO
DESCRIÇÃO:
Construído com duas longarinas em perfil “U” de 19 x 60 e doze travessas em canaletas
perfil “C” 19 x 38, distanciadas a cada 250 mm, dispostas alternamente, sendo uma
perfurada com o fundo voltado para baixo e uma lisa com o fundo voltado para cima.
Longarinas em chapa # 14 MSG e travessas em chapa de # 16 MSG.
DESCRIÇÃO:
Construído com duas longarinas em perfil “U” de 19 x 75 ou 19 x 100 e doze travessas
em canaletas perfil “C” 19 x 38, distanciadas a cada 250 mm, dispostas alternamente,
sendo uma perfurada com o fundo voltado para baixo e uma lisa com o fundo voltado
para cima. Longarinas em chapa # 14 MSG e travessas em chapa de # 16 MSG.
DESCRIÇÃO:
Construído com duas longarinas em perfil “U” de 19 x 100 e doze travessas em canaletas
perfil “C” 38 x 38, distanciadas a cada 250 mm ou 500 mm, dispostas alternamente,
sendo uma perfurada com o fundo voltado para baixo e uma lisa com o fundo voltado
para cima. Longarinas em chapa # 12 MSG e travessas em chapa de # 14 MSG.
SP
P
23
Acessórios para Fixação e Suporte de Leitos
Saída
Horizontal
CÓD. FSH
Acoplamento Suspensão
Vertical
Suspensão
Horizontal
Suspensão
Simples
CÓD. FPACH CÓD. FSV CÓD. FSH CÓD. FSS
CÓD. FSV
Suspensão
Omega
CÓD. FSO
Mão Francesa
Simples
Mão Francesa
Dupla
Mão Francesa
Reforçada
Gancho para
Cabo de Aço
CÓD. FMFS CÓD. FMFD CÓD. FMFR CÓD. FGCA
Obs.: Indicar largura
somente até 100X50
Obs.: ø 1/2” até 4”
Obs.: Indicar comprimento Obs.: Indicar comprimento Obs.: Indicar comprimentoObs.: Indicar largura e aba
CÓD. FGCA CÓD. FSPU CÓD. FGRF
FGRG
 CÓD. FDS1
FDD2
Obs.: Indicar tipo de leito Obs.: Indicar tipo de leito
Cantoneira ZZ
CÓD. FCANTZZ
Grampo “C” Porca Retangular
para Grampo “C”
Balancim para
Grampo “C”
CÓD. FGRC CÓD. FPRGC CÓD. FBC
Obs.: Acompanha
parafuso e porca
Distanciador Suporte “C” Suporte Unha Grapa
24
LEITOS
Suspensão
Simples
Gancho para
Cabo de Aço
Acessórios para Fixação de Leitos
CÓD. FTR (1/4”)
FTR (3/8”)
CÓD. FPORSX (3/16”)
FPORSX (1/4”)
FPORSX (5/16”)
FPORSX (3/8”)
CÓD. FFARL (3/16”)
FFARL (1/4”)
FFARL (5/16”)
FFARL (3/8”)
CÓD. FFARPR (3/16”)
FFARPR (1/4”)
FFARPR (5/16”)
FFARPR (3/8”)
CÓD. FPROL (1/4”)
FPROL (3/8”)
Bucha de
Nylon
CÓD. FBS
Chumbador
CBA
Chumbador
Rosca Externa
Chumbador
Rosca Interna
Pino com
Rosca 1/4”
CÓD. FCB (1/4” x 2”)
FCB (3,8” x 2 1/2”)
CÓD. FCB-1 (1/4” x 1 3/4”)
FCB-2 (3/8” x 2 1/4”)
CÓD. FCBURI-1 (1/4”)
FCBURI-2 (3/8”)
CÓD. FPIN R
Parafuso
Cabeça Sextavada
CÓD. FPS (3/8” x 2 1/2”)
Parafuso
Cabeça Redonda
Rosca Soberba
Parafuso
Cabeça Lentilha
Parafuso
Auto Travante
CÓD. FPRRS (4,2 x 30)
FPRRS (4,8 x 45”)
CÓD. FPL (3/16” x 3/4”)
FPL (1/4” x 5/8”)
FPL (3/8” x 3/4”)
CÓD. FPTR (1/4” x 5/8”)
FPTR (3/8” x 3/4”)
Parafuso
Cabeça Sextavada
Rosca Soberba
CÓD. FPSRS-1 (1/4” x 45”)
FPSRS-2 (5/16” x 50”)
FPSRS-1 (3/8” x 60”)
Obs.: Outras dimensões
sob consulta
Tirante
Rosqueado
Porca Sextavada Arruela Lisa Arruela de
Pressão
Prolongador
Obs.: Cargas Máximas
1/4”=180 kg
3/8”=400 kg
PARAF.
4,2 x 30
1/4” x 45
5/16” x 50
3/8” x 60
COMP.
30
40
50
60
TRAÇÃO (kg)
65
90
170
220
TRAÇÃO (kg)
520
680
COMP.
50
63
CISALHA(kg)
320
430
1
2
TRAÇÃO (kg)
380
690
COMP.
78
90
CISALHA(kg)
220
420
1
2
TRAÇÃOrosca
12
16
COMP.
31
38
CISALHA(kg)
380
710
1
2
TRAÇÃO (kg)
800
B
20
CISALHA(kg)
7001
A
30
Obs.: Outras dimensões
sob consulta
Obs.: Outras dimensões
sob consulta
Obs.: Outras dimensões
sob consulta
Obs.: Outras dimensões
 sob consulta
25
LEITOS
Conexões e Acessórios para Leitos
CÓD. FJAL
Curva Horizontal Curva Vertical Externa Curva Vertical Interna
CÓD. FCHL 90
 FCHL 45
CÓD. FCVEL 90
 FCVEL 45
CÓD. FCVIL 90
 FCVIL 45
Curva de Inversão
CÓD. FCI90L
Tê Horizontal 90º Cruzeta Horizontal 90º Cotovelo Reto
CÓD. FTHL CÓD. FCRH90L CÓD. FCTRL
Tê Reto
CÓD. FTRL
Cruzeta Reta Reduções Tê Vertical
CÓD. FCRRL CÓD. FREL (esquerda)
FRDL (direita)
CÓD. FTVSL (subida)
FTVDL (descida)
Curva Vertical Articulada
 CÓD. FCVADL (descida)
FCVASL (subida)
Junção Simples Junção Articulada Junção 90º
CÓD. FJSL CÓD. FJ90L
Terminal Fechamento
CÓD. FTFL
Curvas com raio normal de
150 ou especial 200 ou 300
CÓD. FGL
Flange para Painel Gotejador Tampa de Encaixe
CÓD. FFL CÓD. FTE
Divisor
CÓD. FSD
Obs.: Indicar largura “A” e se o leito é
de aba interna (AI) ou externa (AE)
FCRH90
CÓDIGO DO
ACESSÓRIO ALTURA
500
ESPESSURA
DA CHAPAEXEMPLO DE PEDIDO DE ACESSÓRIOS DE LEITOS
B F 22
Cruzeta horizontal 90º de largura 500 mm, zincada a fogo em chapa 22
FCRH90BF50022
MATERIAL DE
ACABAMENTO LARGURA
26
LEITOS
PERFILADOS
- Perfilados padronizados
- Processo de fabricação contínua
- Próprias para sistemas de iluminação
-Liso e perfurado
Exemplo de aplicação
Disponível em:
- Galvanizado eletrolítico
- Galvanizado à fogo
- Pintura eletrostática
- Alumínio
- Inox
27
PERFILADOSPerfilados e Acessórios
CÓD. FEIP CÓD. FEILP CÓD. FEIXP
CÓD. FCXT
Liso Alta
CÓD. FPL 38 x 38
Perfurada Alta
CÓD. FPP 38 x 38
Tampa de Pressão
CÓD. FTEP
Perfurada Baixa
CÓD. FPP 38 x 19
Fita Chata
CÓD. FF1TAP
Emenda Interna Reta Emenda Interna “L” Emenda Interna”T” Emenda Interna “X”
Caixa para Tomada
CÓD. FEITP
Obs.: Furos de Fixação
Oblongos 10X13.
CÓD. FSS CÓD. FST
Saída Lateral Saída Superior Saída de Topo
CÓD. FSL
CÓD. FPLM CÓD. FPLR
Porca Losangular
com Pino
Porca Losangular
com Mola
Porca Losangular
com Rosca
CÓD. FPLP
Arruela Adaptdora
CÓD. FARAD
28
Perfilados e Acessórios
Caixa em “C” Caixa em “L” Caixa em “T” Caixa em “X”
Cantoneira Reforçado Cantoneira Distanciador “U”
Junção Plana “I” Junção Plana “L” Junção Plana “T” Junção Plana “X”
Gancho para
Perfilado
Gancho para
Luminária
Sapata Estreita Sapata Quadrada
CÓD. FGLL CÓD. FSPCÓD. FGCP CÓD. FSP4
CÓD. FJPL CÓD. FJPTCÓD. FJII CÓD. FJPX
CÓD. FCT2S
CÓD. FCT2R
CÓD. FDU80
CÓD. FCXDL CÓD. FCXDTCÓD. FCXDC CÓD. FCXDX
CÓD. FCT4R
CÓD. FCT3S
CÓD. FCT4S CÓD. FDU120
PERFILADOS
29
Acessórios
Abraçadeira “U” Perfil para Tubo
Abraçadeira “D” Circular
Abraçadeira Unha Simples
Abraçadeira “U” de Vergalhão
Abraçadeira Omega Simples
Abraçadeira União Horizontal
Abraçadeira Gota
Abraçadeira União Vertical
Fornecido com ou sem cunha de aperto
CÓD. FFABU
CÓD. FFABD
CÓD. FFABUNS
 3/8” 16,9 35 1/4”
 1/2” 21,3 40 1/4”
 3/4” 26,7 45 1/4”
 1” 33,4 45 1/4”
 1 1/4” 42,2 45 5/16”
 1 1/2” 48,3 45 5/16”
 2” 60,3 50 5/16”
 2 1/2” 73,0 50 3/8”
 3” 88,9 50 3/8”
 3 1/2” 102 50 3/8”
 4” 114,3 60 3/8”
 5” 141,3 75 1/2”
 6” 168,3 95 1/2”
 8” 219,1 95 5/8”
 10” 273,0 100 5/8”
 12” 324,0 110 5/8”
A = NOMINAL
 (pol..) (mm) B (Mm) C
CÓD. FFABUVG
CÓD. FFABOS
P/ tubo ø
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
P/ tubo ø
3”
3 1/2”
4”
5”
6”
8”
10”
P/ tubo ø
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
P/ tubo ø
3 1/2”
4”
5”
6”
8”
10”
12”
P/ tubo ø
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
P/ tubo ø
3 1/2”
4”
5”
6”
8”
10”
12”
P/ tubo ø
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
P/ tubo ø
3 1/2”
4”
5”
6”
8”
10”
12”
ø
NOMINAL
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
3 1/2”
4”
ø
A
16,9
21,3
26,7
33,4
42,2
48,3
60,3
73
88,9
102
114,3
ø
A
16,9
21,3
26,7
33,4
42,2
48,3
60,3
73
88,9
102
ø
NOMINAL
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
3 1/2”
ø
A
16,9
21,3
26,7
33,4
42,2
48,3
60,3
73
88,9
114,3
ø
NOMINAL
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
CÓD. FFABUH
CÓD. FFABG
CÓD. FFABUV
PERFILADOS
30
14
IMPORTANTE: A Facilit Ind. Com. Imp. e Exp. Ltda.,
reserva-se no direito de alterar textos, fotos, desenhos e
dimensões contidas neste catálogo sem aviso prévio.
PROIBIDA A REPRODUÇÃO
FACILIT INDÚSTRIA, COMÉRCIO, IMPORTAÇÃO E EXPORTAÇÃO LDTA.
Estrada Municipal, 384 - Galpão E
Bairro dos Cristais - Franco da Rocha - SP
Caixa Postal: 501 - CEP 07760-000
Tel:(11) 4447-1881
vendas@faciliteletrocalhas.com.br
www.faciliteletrocalhas.com.br
Carimbo do representante
