UNIVERSIDADE FEDERAL DA PARAÍBA
CEAR – CENTRO DE ENERGIAS ALTERNATIVAS E RENOVÁVEIS
Programa Huawei Power Generation
Módulo 1: Eletricidade básica aplicada a sistemas fotovoltaicos
Profª. Thamyres Tâmulla C. Palitó

Atividade 2 – Análise de Circuitos em Série
Aluno(a)s:



1. Com relação à associação de resistores em série, assinale a alternativa correta (2,0 pontos).
a) A corrente elétrica é igual para todos os resistores.
b) A tensão elétrica é igual para todos os resistores.
c) A resistência equivalente é determinada pela soma dos inversos das resistências individuais.
d) A resistência equivalente é sempre menor do que a menor das resistências.

2. Dois resistores, de resistências iguais a 20 Ω e 30 Ω, são ligados em série e conectados a uma bateria de
30 V. Determine a resistência equivalente dessa associação de resistores e a tensão no resistor de 30 Ω
(2,0 pontos).

a) 𝑅𝑒𝑞 = 10 𝛺 e 𝑉30Ω = 6 𝑉
b) 𝑅𝑒𝑞 = 50 𝛺 e 𝑉30Ω = 18 𝑉
c) 𝑅𝑒𝑞 = 60 𝛺 e 𝑉30Ω = 6 𝑉
d) 𝑅𝑒𝑞 = 100 𝛺 e 𝑉30Ω = 12 𝑉
e) 𝑅𝑒𝑞 = 120 𝛺 e 𝑉30Ω = 24 𝑉

3. Um circuito elétrico é constituído por um resistor de 4 kΩ e outro resistor de 2 kΩ. Esse circuito é
submetido a uma diferença de potencial de 12 V e a corrente que passa pelos resistores é a mesma. A
intensidade dessa corrente é de (2,0 pontos):
a) 4 A.
b) 4 mA.
c) 2 A.
d) 2 mA.
e) 2,5 mA.

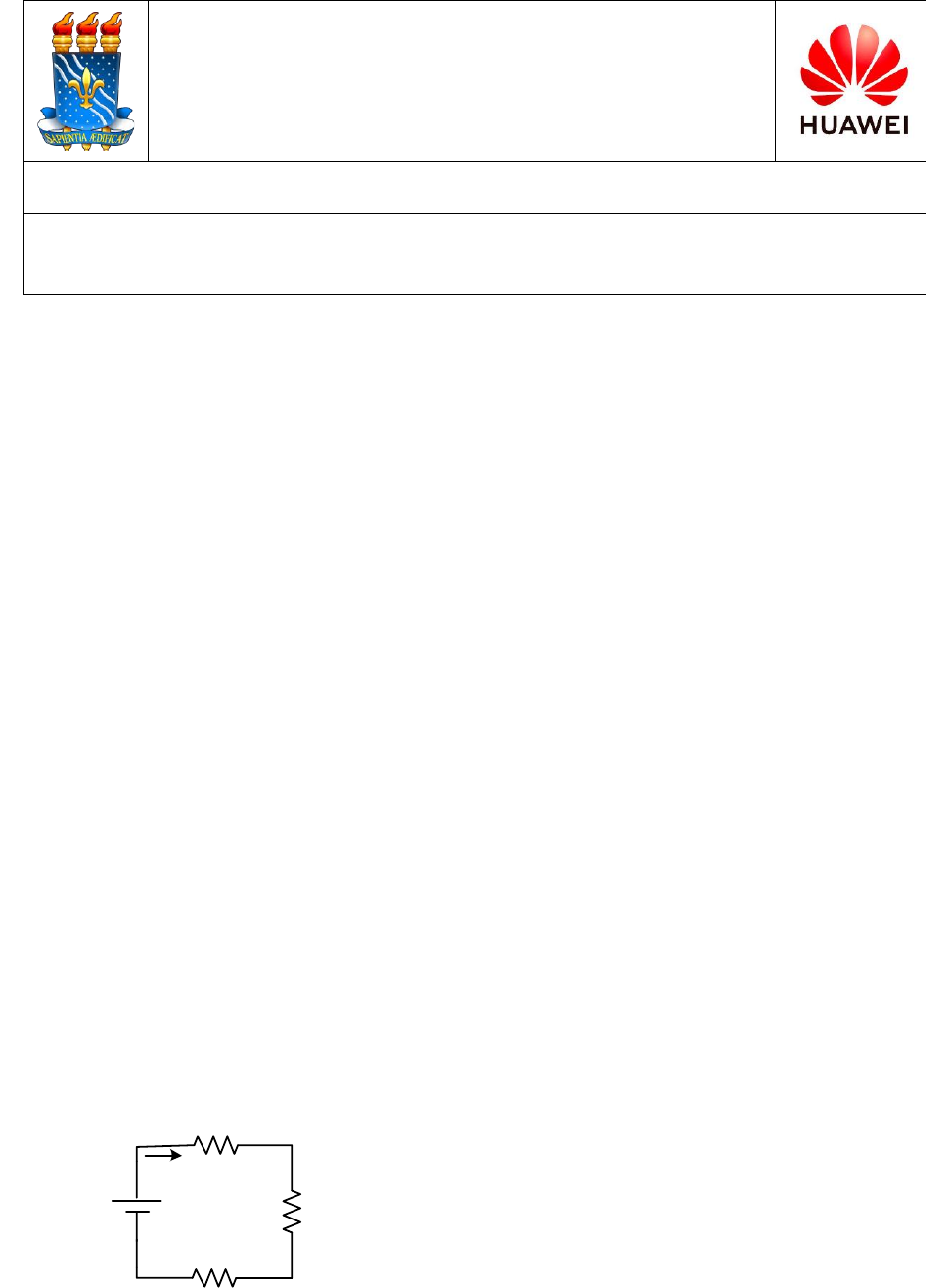

4. Dado o circuito (4,0 pontos):

𝐸 = 220 𝑉
𝑅1 = 10 𝛺
𝑅2 = 33 𝛺
𝑅3 = 47 𝛺

a) Calcule a corrente 𝐼 utilizando a Lei de Kirchhoff das Tensões (LKT).
b) Calcule as tensões 𝑉1, 𝑉2 e 𝑉3, utilizando a Lei de Ohm.
c) Calcule as potências 𝑃1, 𝑃2, 𝑃3 e a potência total 𝑃𝑇.
E
R1
+
- R2
R3
+
-V1
+
-
V3
+
-V2
I
