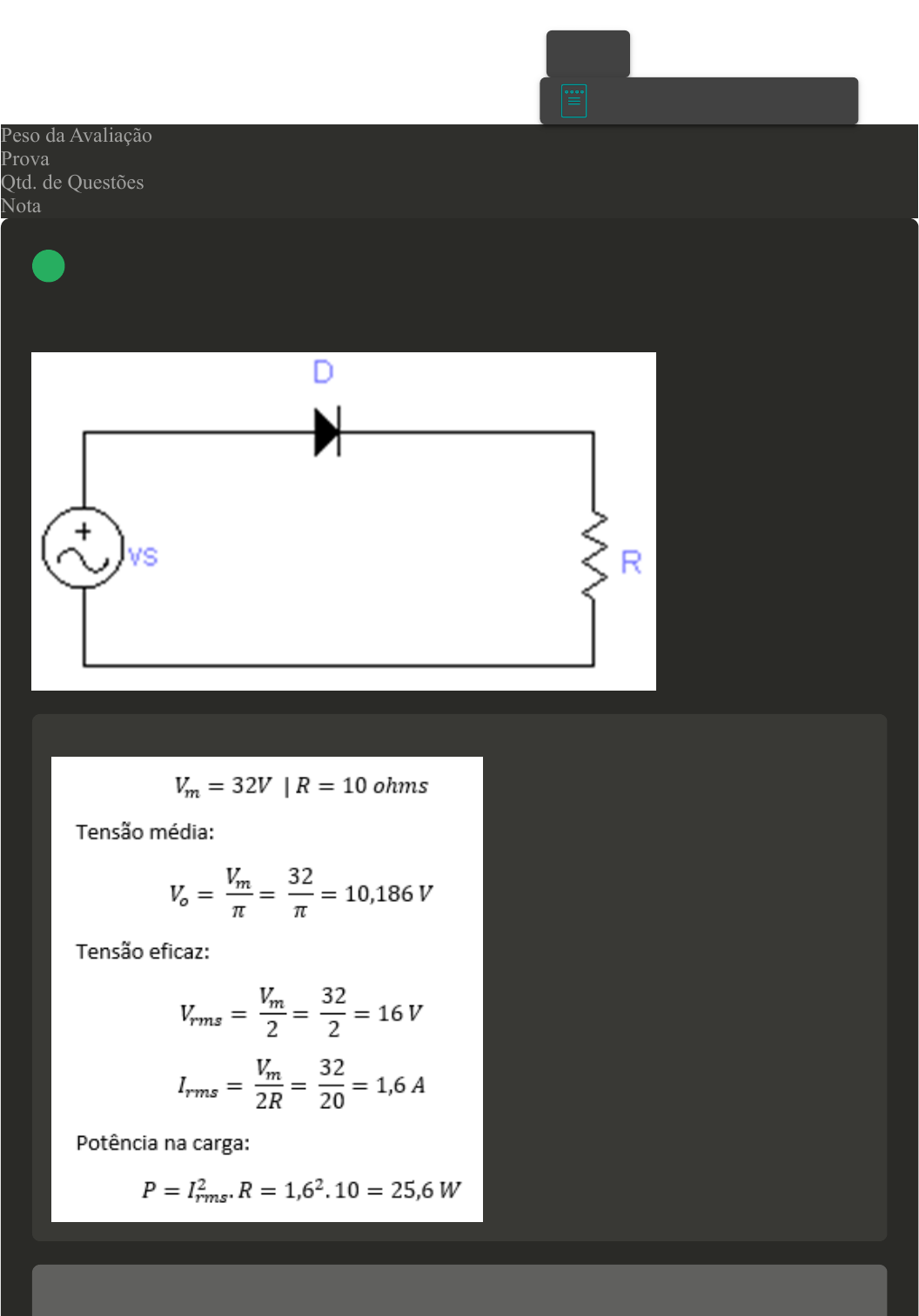

Observe o circuito da figura a seguir, que representa um retificador de meia-onda. Esse circuito possui
uma fonte de tensão alternada, um diodo e uma carga puramente resistiva. Considere que a tensão de
pico da alimentação é 32 V, a carga resistiva é de 10 ohms.
Calcule o valor da tensão média e eficaz na carga e a potência entregue na carga.
Resposta esperada
Minha resposta
 VOLTAR
A+
Alterar modo de visualização
1
04/12/2024, 15:34 Avaliação Final (Discursiva) - Individual
about:blank 1/3
Tensão de pico = 32 V Carga = 10 Ohm Cálculo da tensão média V(média) = V(pico) /
PIV(média)= 32/ 3,14 V(média) = 32/ 3,14 V(média) = 10,19 V. Cálculo da tensão eficaz
V(eficaz)= V(pico) / 2 V(eficaz) = 32 / 2 V(eficaz) = 16 V. Cálculo da corrente eficaz I(eficaz) =
V(pico) /2R I(eficaz) =32 / 2 x 10 I(eficaz) = 32 / 20 I(eficaz) = 1,6. O Cálculo da Potência
entregue na carga Cálculo pela tensão: P = V(eficaz)^2 / R P = 16 / 10 P = 256 / 10 P = 25,6 W.
Cálculo pela corrente: P= I(eficaz)^2 x R P = 1,6^2 x 10 P = 2,56 x 10 P = 25,6 W. A tensão
média na carga é 10,19 V, a tensão eficaz na carga é 16 V e a potência entregue na carga é 25,6
W. Espero que tenha acertado e tenha uma justa correção, tenho estudado bastante para chegar
nesta conclusão. Desde já, agradeço pela compreensão.
Retorno da correção
Prezado acadêmico, sua resposta contemplou alguns dos elementos da questão com base nos
materiais disponibilizados, porém, poderia ter explorado mais os conteúdos fundamentais da
disciplina)
Em conversores CC-CC não isolados, podemos notar em suas topologias que a posição de capacitores
e indutores podem variar de acordo com cada conversor. A imagem a seguir representa o circuito de
um conversor elevador de tensão (Boost), onde há um indutor em séria com a fonte e um capacitor em
paralelo com a carga. A chave (S) possui o estágio aberto e fechado.
Considerando os estágios da chave, disserte sobre qual a função do capacitor e do indutor nesse
circuito.
Resposta esperada
O indutor possui a função de armazenar a energia, na forma de campo magnético, criada pela
fonte. Já o capacitor possui a função de armazenar energia na forma de campo elétrico. Sendo
assim, no momento em que a chave está fechada, o indutor armazena energia e o capacitor
alimenta a carga, reduzindo a tensão no capacitor. No momento em que a chave está aberta, o
diodo começa a conduzir. Desta forma, o indutor entrega energia à carga e carrega o capacitor,
elevando sua tensão.
Minha resposta
Com a chave (S) fechada, a energia irá fluir no indutor (L), para que a chave (S) na mesma hora,
irá funcionar com by pass do circuito do Diodo (D), capacitor (C) e carga (R), e com isso o
capacitor (C) alimentará a carga (R) diminuindo a tensão, já o diodo (D) ficará em bloqueio.
agora Com a abertura da chave (S), a energia irá fluir no indutor (L), o diodo (D) passará a
conduzir, e a energia irá fluir na carga (R), com isso o capacitor aumenta sua tensão. Desta
forma, a chave (S) que controla armazenamento no indutor (L), e o capacitor se torna um filtro
capacitivo, para estabelecer a tensão na carga dentro do nível desejado. O indutor (L) no
2
04/12/2024, 15:34 Avaliação Final (Discursiva) - Individual
about:blank 2/3
momento de fechamento da chave (S1), funciona como limite de corrente. Espero que tenha
acertado e tenha uma justa correção, tenho estudado bastante para chegar nesta conclusão. Desde
já, agradeço pela compreensão.
Retorno da correção
Parabéns acadêmico, sua resposta se aproximou dos objetivos da questão, poderia apenas ter
apresentado mais argumentos acerca dos conteúdos disponibilizados nos materiais didáticos e
estudos.
