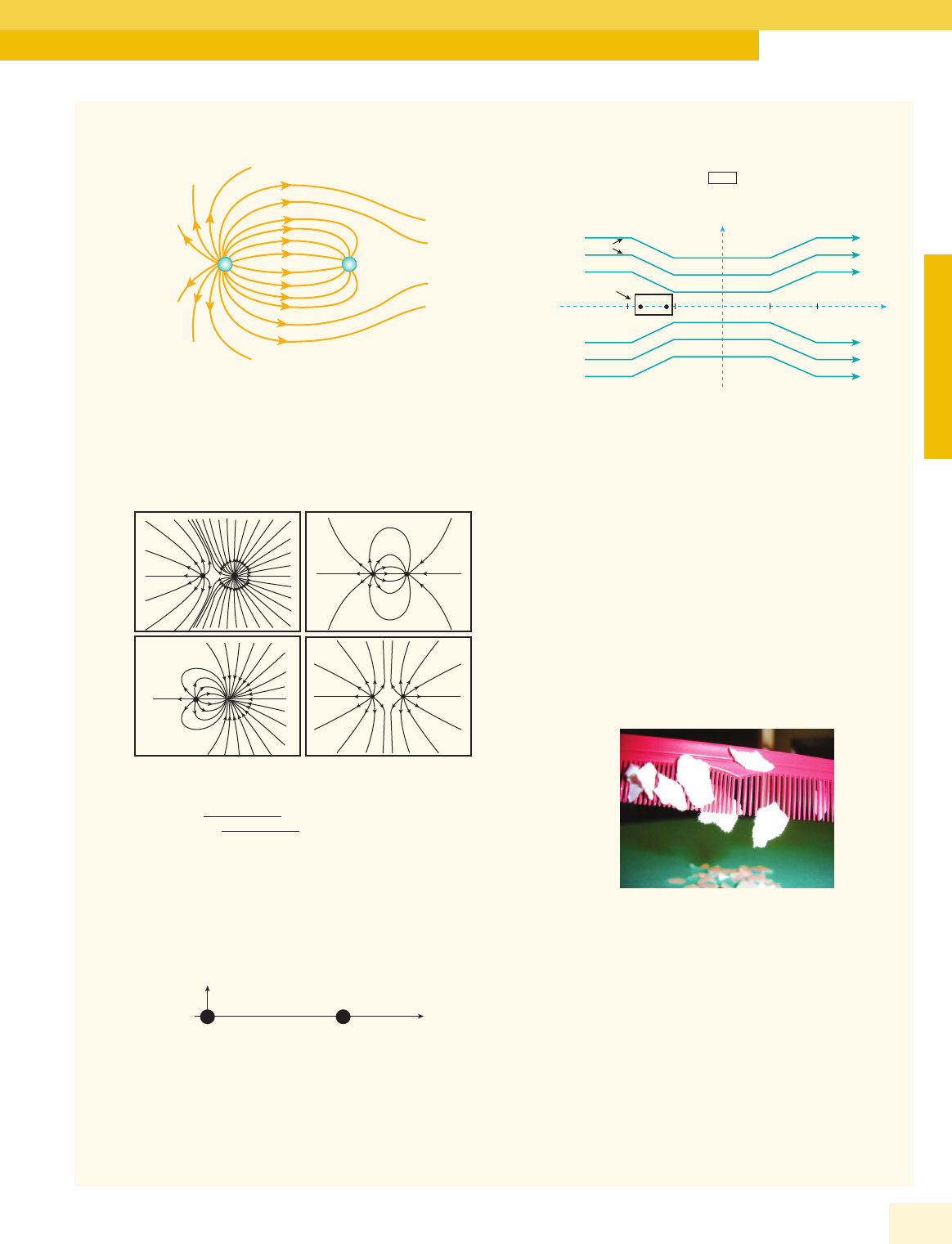

07. (PUC RS–2016) Considere a figura a seguir, que
representa as linhas de força do campo elétrico gerado
por duas cargas puntuais QA e QB.
QB
QA
A soma QA + QB é, necessariamente, um número
A) par.
B) ímpar.
C) inteiro.
D) positivo.
E) negativo.
08. (UFRGS-RS) Duas cargas elétricas fixas estão separadas
por uma distância d conforme mostra o esquema seguinte.
Na figura a seguir, está mostrada uma série de quatro
configurações de linhas de campo elétrico.
1
2
3
4
Assinale a alternativa que preenche corretamente as
lacunas da sentença seguinte, na ordem em que aparecem.
Nas figuras __________, as cargas são de mesmo sinal
e, nas figuras __________, as cargas têm magnitudes
distintas.
A) 1 e 4 - 1 e 2
B) 1 e 4 - 2 e 3
C) 3 e 4 - 1 e 2
D) 3 e 4 - 2 e 3
E) 2 e 3 - 1 e 4

09. (CEFET-MG–2015) Duas cargas elétricas fixas estão
separadas por uma distância d conforme mostra o esquema
seguinte.
y
O d x
2q–4q
Os pontos sobre o eixo x, onde o campo elétrico é nulo,
estão localizados em
A) x = (2 – √2 ).d e x = (2 + √2 ).d.
B) x = –(2 – √2 ).d e x = –(2 + √2 ).d.
C) x = –(2 – √2 ).d e x = (2 + √2 ).d.
D) x = (2 – √2 ).d.
E) x = (2 + √2 ).d.
KLH8
ØLJM
10. (UFU-MG) A figura representa, numa determinada região,
as linhas de campo ou linhas de força (.f.) de um campo
elétrico (com as simetrias da figura). Uma molécula dipolar
(representada pelo dipolo – + ) é abandonada (velocidade
nula) na posição da figura. Se apenas esse campo elétrico
agir sobre essa molécula, pode-se afirmar que ela
–10
– +
–5 0 5 10 x
(em m)
Molécula
.f. E
A) fi cará confi nada na região –10 m . Acesso em: 10 ago. 2012.
Nessa situação, a movimentação dos pedaços de papel
até o pente é explicada pelo fato de os papeizinhos
A) serem infl uenciados pela força de atrito que fi cou
retida no pente.
B) serem infl uenciados pela força de resistência do ar
em movimento.
C) experimentarem um campo elétrico capaz de exercer
forças elétricas.
D) experimentarem um campo magnético capaz de
exercer forças magnéticas.
E) possuírem carga elétrica que permite serem atraídos
ou repelidos pelo pente.
2XGK
Campo Elétrico
FÍ
SI
C
A
103Bernoulli Sistema de Ensino
6VPRV1_FIS_C03.indd 103 17/10/18 14:59
GABARITO
Aprendizagem Acertei ______ Errei ______
 01. D
 02. E
 03. A
 04. C
 05. B
 06. C
 07. D
 08. B
Propostos Acertei ______ Errei ______
 01. B
 02. D
 03. B
 04. B
 05. C
 06. A
 07. D
 08. A
 09. E
 10. A
Seção Enem Acertei ______ Errei ______
 01. C
 02. D
 03. C
Meu aproveitamento
Total dos meus acertos: _____ de _____ . ______ %
02. A poluição do ar é um dos mais graves problemas
urbanos. Ela resulta do lançamento na atmosfera de
uma enorme quantidade de gases, partículas sólidas
ou líquidas que provocam impacto ambiental, além de
problemas de saúde. Atualmente os principais agentes
de poluição atmosférica são a industrialização, veículos
movidos a combustíveis fósseis, produção de energia,
entre outros fatores.
 Um dispositivo capaz de reduzir até 99% das emissões
de partículas no ar são os filtros eletrostáticos. O esquema
a seguir mostra um filtro eletrostático simples, cujo
princípio de funcionamento é o seguinte. A bateria eletriza
o cilindro e o fio central, ambos metálicos, com cargas
de sinais opostos. Por isso, aparece um campo elétrico
entre as paredes internas do cilindro e o fio. O resultado
é que as partículas de fumaça são atraídas e retidas pelo
sistema da mesma forma como um pente eletrizado atrai
pedacinhos de papel.
Bateria
Sobre o campo elétrico no interior do filtro e sobre o
movimento das partículas de fumaça, é correto afirmar que
A) o campo é uniforme, e as partículas são atraídas pelo
fi o central.
B) o campo é uniforme, e as partículas serão atraídas
pelo cilindro.
C) o campo é uniforme, e as partículas são atraídas pelo
cilindro e pelo fi o.
D) o campo é não uniforme, e as partículas são atraídas
pelo fi o central.
E) o campo é não uniforme, e as partículas são atraídas
pelo fi o e pelo cilindro.
03. Considere um aparelho de iluminação computadorizada
hipotético, cujo objetivo é alternar cores diversas
em função da música que está tocando no ambiente.
Cada cor de luz emitida pelo aparelho é função da
posição em que os elétrons (e), ejetados da parte de
trás do dispositivo e que se deslocam dentro de um tubo
de vidro, atingem o gerador de cores (G), mostrado
a seguir. Essa distribuição de cores corresponde ao
gerador visto por quem olha pela tela do aparelho.
Se o elétron passa pelo interior de qualquer dos
setores do gerador, a tela emite luz correspondente
à cor do setor. Se o elétron passa exatamente pelo
centro do gerador, a tela será iluminada por luz branca.
Se o elétron passa na linha que separa dois setores,
a luz do aparelho será uma combinação das duas cores
desses setores.
G
 Dentro do aparelho, existem dois pares de placas
metálicas, CB e DE, entre as quais se estabelece um
campo elétrico vertical (EV) e outro horizontal (EH),
respectivamente. A função desses campos é desviar
o elétron para o setor desejado do gerador de cores.
Sabe-se que a força elétrica, sobre determinada
carga, é proporcional ao módulo do campo elétrico.
Veja o esquema do aparelho na figura a seguir:
G Tela
Observador
D
e
B E
C
–
Num determinado instante, os campos elétricos vertical (EV)
e horizontal (EH) têm sentidos para baixo e para a esquerda,
respectivamente, quando vistos pelo observador.
Os módulos desses campos são tais que EH > EV.
Assim, nesse instante, o iluminador estará emitindo luz
A) vermelha.
B) amarela.
C) azul.
D) verde.
E) alaranjada.
Frente C Módulo 03
